Name: Szafka przyłączeniowa Walther Werke WAV0100BR1 WAV0100BR1, 669 mm x 974 mm x 360 mm, 1 szt.
Brand: Walther Werke
SKU: 3795848
Availability: BackOrder

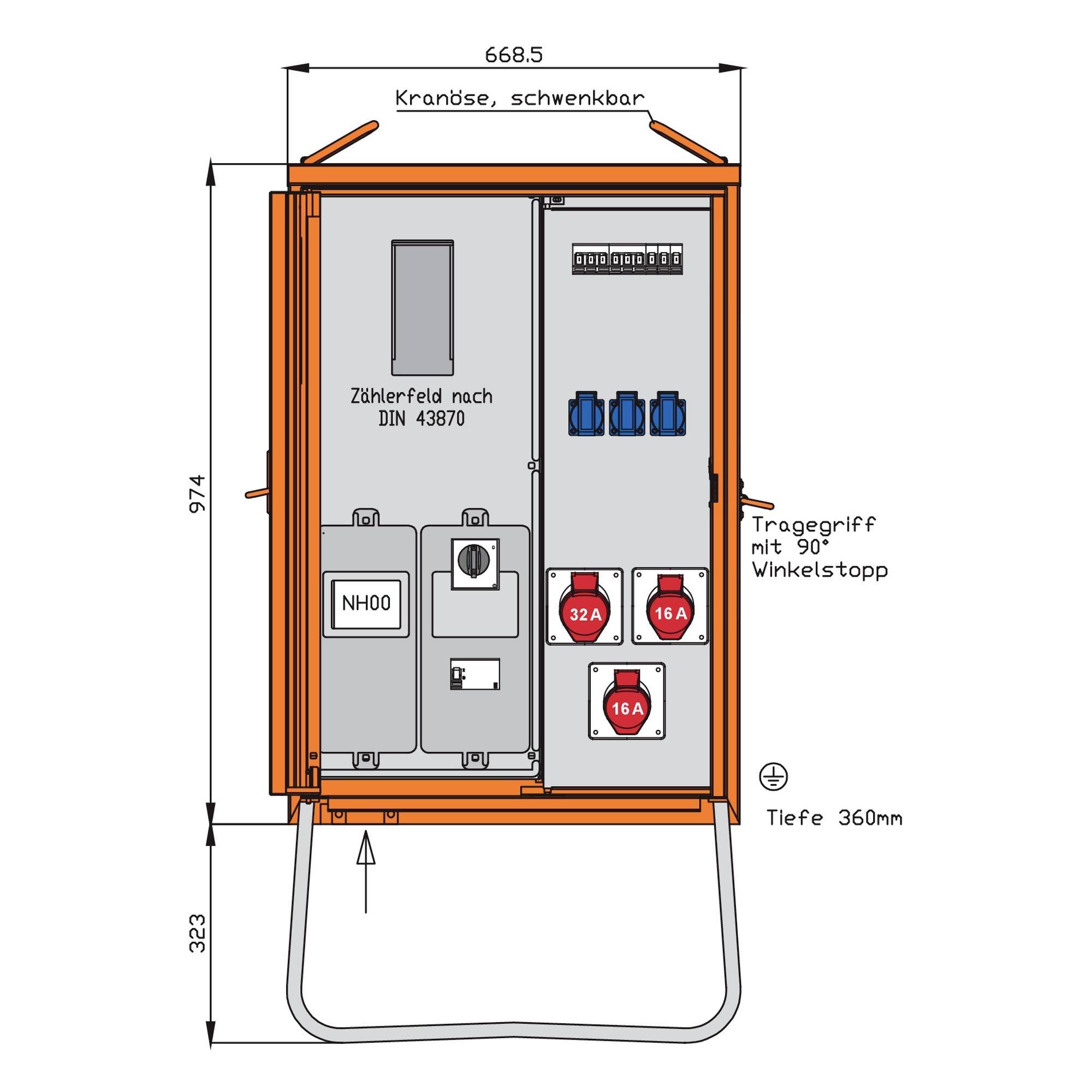

Schemat techniczny przenośnej szafki elektrycznej z oznaczonymi wymiarami, pokazujący dach zawiasowy, sekcję licznika według normy DIN 43870, gniazda i uchwyt transportowy.

1/2

Rodzaj produktu

Szafka przyłączeniowa

Szerokość produktu

669 mm

Wysokość produktu

974 mm

Głębokość produktu

360 mm

Wymiary

(S x W x G) 669 x 974 x 360 mm

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (14 999,00 zł / Sztuka)

14 999,00 zł

12 194,31 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 999,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Projekt: Szafa rozdzielcza połączeń
Napięcie znamionowe: 230/400 V
Prąd znamionowy: 32 A
Pobór mocy: 24 kVA
Liczba gniazd CEE (IEC 60309) 16 A / 400 V / 5-biegunowych (1, 2, 3, N, PE): 2
Liczba gniazd CEE (IEC 60309) 32 A / 400 V / 5-biegunowych (1, 2, 3, N, PE): 1
Liczba gniazd bezpieczeństwa CEE 7/3 (typ F): 3
Liczba pól licznika: 1
Wyłącznik główny: Wyłącznik automatyczny
Prąd znamionowy wyłącznika głównego: 32 A
Liczba biegunów w wyłączniku głównym: 3
Liczba wyłączników: 5
Typ prądu różnicowego: B
Liczba wyłączników różnicowoprądowych (30 mA): 1
Wyłącznik awaryjny: nie
Stopień ochrony (IP): IP44
Zgodność z normą IEC/EN 61439-4: tak
Materiał obudowy: inny
Szerokość: 669 mm
Wysokość: 974 mm
Głębokość: 360 mm

Rodzaj produktu: Szafka przyłączeniowa

Szerokość produktu: 669 mm

Wysokość produktu: 974 mm

Wymiary: (S x W x G) 669 x 974 x 360 mm

Głębokość produktu: 360 mm

Zawartość: 1 szt.

: IP44

Natężenie znamionowe: 32 A

UKCA: tak

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3795848 Szafka przyłączeniowa Walther Werke WAV0100BR1 WAV0100BR1, 669 mm x 974 mm x 360 mm, 1 szt.

Opis

Szafa rozdzielcza WALTHER, moc przyłączeniowa: 24 kVA, dopuszczona zgodnie z normami IEC 61439-4 i DIN/VDE 43868/1 dla obszarów zasilania regionalnego koncernu VDEW Berlin-Brandenburg. Obudowa (H14) wykonana z blachy stalowej ocynkowanej elektrolitycznie z powłoką z tworzywa sztucznego bez dodatku metali ciężkich. Kolor: RAL 2004 – czysty pomarańczowy – z drzwiami jednoskrzydłowymi, sprężynowym zamknięciem na kłódkę i uchwytem wpuszczanym z uchwytami do podnoszenia i bocznymi uchwytami transportowymi, w tym ocynkowana ogniowo rama podstawy z oczkami do kotew gruntowych. Montaż do wyłącznika różnicowoprądowego (RCD) w obudowie izolacyjnej. Stopień ochrony: IP 44. Stopień ochrony urządzenia pomiarowego: IP 54. Wymiary ok.: 974 x 669 x 360 mm / wys. x szer. x głęb. + wysokość ramy podstawy ok.: 323 mm. Podłączenie: 1 rozłącznik bezpiecznikowy NH00 63 A z zaciskami pryzmatycznymi P00-70 mm². Pomiar: 1 pozycja licznika DS. Bez licznika zgodnie z DIN 43870/2 (okablowanie licznika 25 mm²/N=16 mm²) Obwód odpływowy / Ochrona: 1 wyłącznik nadprądowy 3P 32A z wyzwalaczem termomagnetycznym 1 wyłącznik różnicowoprądowy 4P 40A/30mA -B- 1 gniazdo natynkowe CEE 32A 5P 400V 6h bez bezpiecznika wstępnego - bezpośrednio z wyłącznika różnicowoprądowego 2 gniazda natynkowe CEE 16A 5P 400V 6h każde z 1 wyłącznikiem nadprądowym (MCB) 3P 16A -C- 3 gniazda Schuko 16A 2P 230V każde z 1 wyłącznikiem nadprądowym (MCB) 1P 16A -C-

Opis tego produktu został przetłumaczony automatycznie.
