Teledyne LeCroy ZS1000A Tastkopf für Digitaloszilloskop Aktywna sonda 1 szt.
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Suma (10 099,00 zł / Sztuka)
10 099,00 zł
8210,57 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
Dostępne tylko dla klientów biznesowych
14-dniowe prawo do zwrotu w cenieCechy produktu
N/A
- Sondy serii Teledyne LeCroy ZS-A to sondy aktywne o wysokiej impedancji i niskiej pojemności, które zachowują wysoką wierność sygnału do 4 GHz. Niewielkie rozmiary i szeroka gama akcesoriów sprawiają, że sondy serii ZS-A poradzą sobie z każdym trudnym zadaniem pomiarowym.
Dane techniczne
- Szerokość pasma: 1 GHz
- Pojemność wejściowa: 0,9 pF
- Rezystancja wejściowa: 1 MΩ
- Tłumienie: 1:10 (÷10)
- Czas narastania (10–90%): 500 ps
- Maksymalne napięcie wejściowe (napięcie nieniszczące): 60 V
- Interfejs: ProBus
- Rodzaj produktu
Aktywna sonda
- Pasuje do marki
Teledyne LeCroy
- Specyfikacja
Aktywna sonda o wysokiej impedancji
- Waga
110 g
- Kategoria pomiarowa
CAT I
- Model katalogowy producenta
Tastkopf für Digitaloszilloskop
fabryczna (z certyfikatem)
Do pobrania
Karta katalogowa
Karta katalogowa 3814861 Teledyne LeCroy ZS1000A Tastkopf für Digitaloszilloskop Aktywna sonda 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3814861 Teledyne LeCroy ZS1000A Tastkopf für Digitaloszilloskop Aktywna sonda 1 szt.
Opis
Wysoka impedancja zmniejsza obciążenie obwodu w całym paśmie oscyloskopu. Inżynierowie często muszą mierzyć sygnały o wysokiej częstotliwości, zachowując przy tym wysoką wierność odwzorowania. Typowe sondy pasywne o dużej rezystancji wejściowej (R) i pojemności (C) zapewniają dobrą odpowiedź przy niższych częstotliwościach, ale przeciążają obwód przy wyższych częstotliwościach i zniekształcają sygnały. Seria ZS-A charakteryzuje się zarówno wysoką rezystancją wejściową (1 MΩ), jak i niską pojemnością wejściową (od 0,6 pF do 0,9 pF), co pozwala na zmniejszenie obciążenia obwodu w całym paśmie sondy i oscyloskopu.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Wysoka wierność sygnału do 4 GHz
- Niskie obciążenie obwodu – wysoka impedancja wejściowa i niska pojemność
- Modele z częstotliwościami 4 GHz, 2,5 GHz, 1,5 GHz i 1 GHz
- 1 MΩ Rezystancja wejściowa
- Pojemność wejściowa od 0,6 pF do 0,9 pF
- Zakres dynamiczny wejścia od ±8 V do ±15 V
- Zakres offsetu ±12 V do ±15 V
- Szeroki wybór końcówek i przyłączy uziemiających
- Łatwy w użyciu, zintegrowany z oscyloskopem

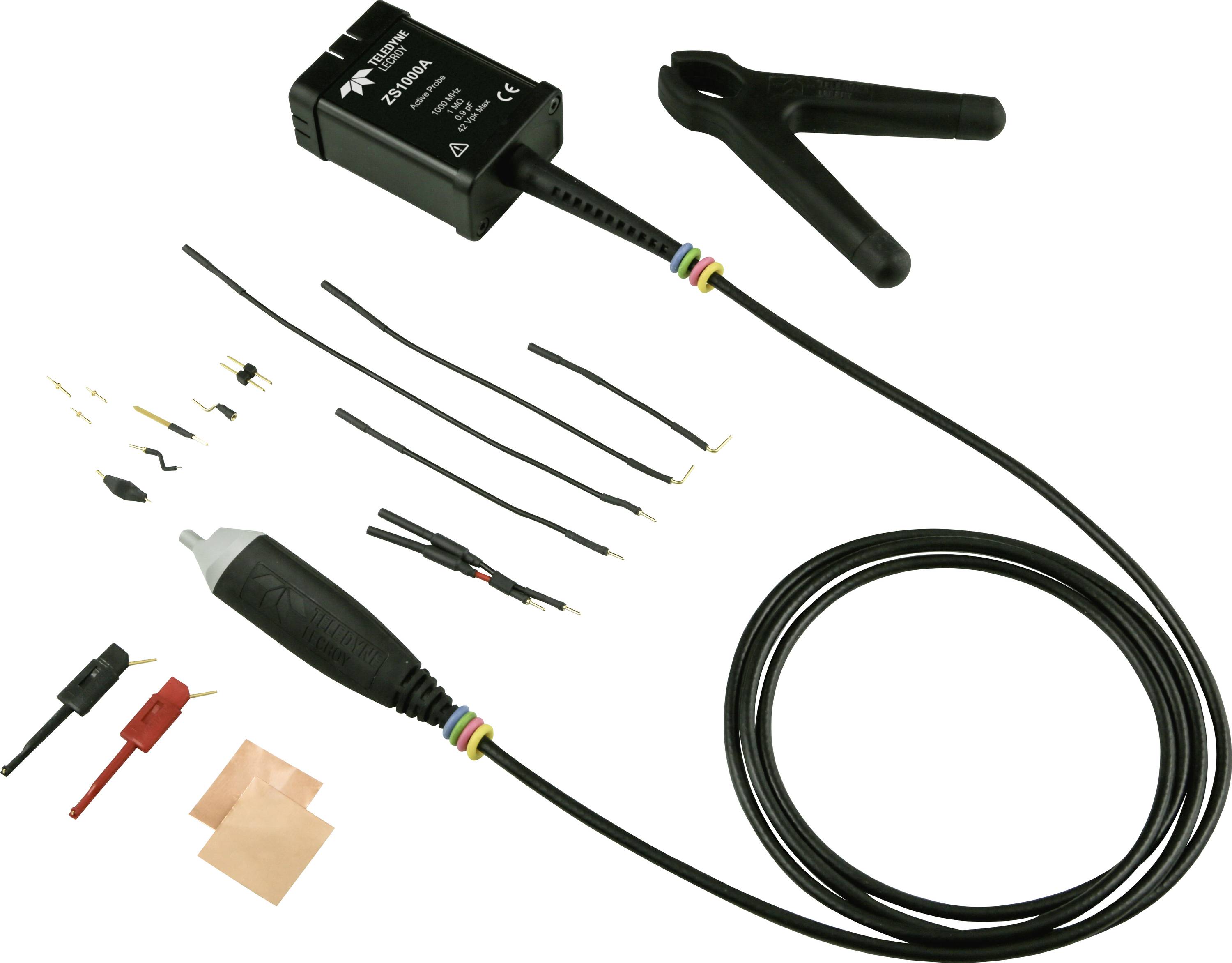

Zakres dostawy
- 1× Aktywna sonda ZS1000A (1 GHz, 0,9 pF, 1 MΩ)
- 1× Uchwyt na sondę bez użycia rąk
- 1× Certyfikat kalibracji
- 2× standardowe proste końcówki sondy
- 1× końcówka sondy sprężynowej
- 1× adapter z kwadratowym bolcem 2,54 mm
- 2 adaptery PCB 2,54 mm
- 1× Wąska sprężyna masowa
- 1× Szeroka sprężyna masowa
- 1× Masa offsetowa
- 2× taśma miedziana
- 1× Krótki prosty przewód z bolcem
- 1× Długi, prosty przewód
- 1× Krótki kątowy przewód pinowy
- 1× Długi kabel z kątowymi pinami
- 1× kabel adaptera Y
- 1 para mikrochwytaków laboratoryjnych zaciskowych
