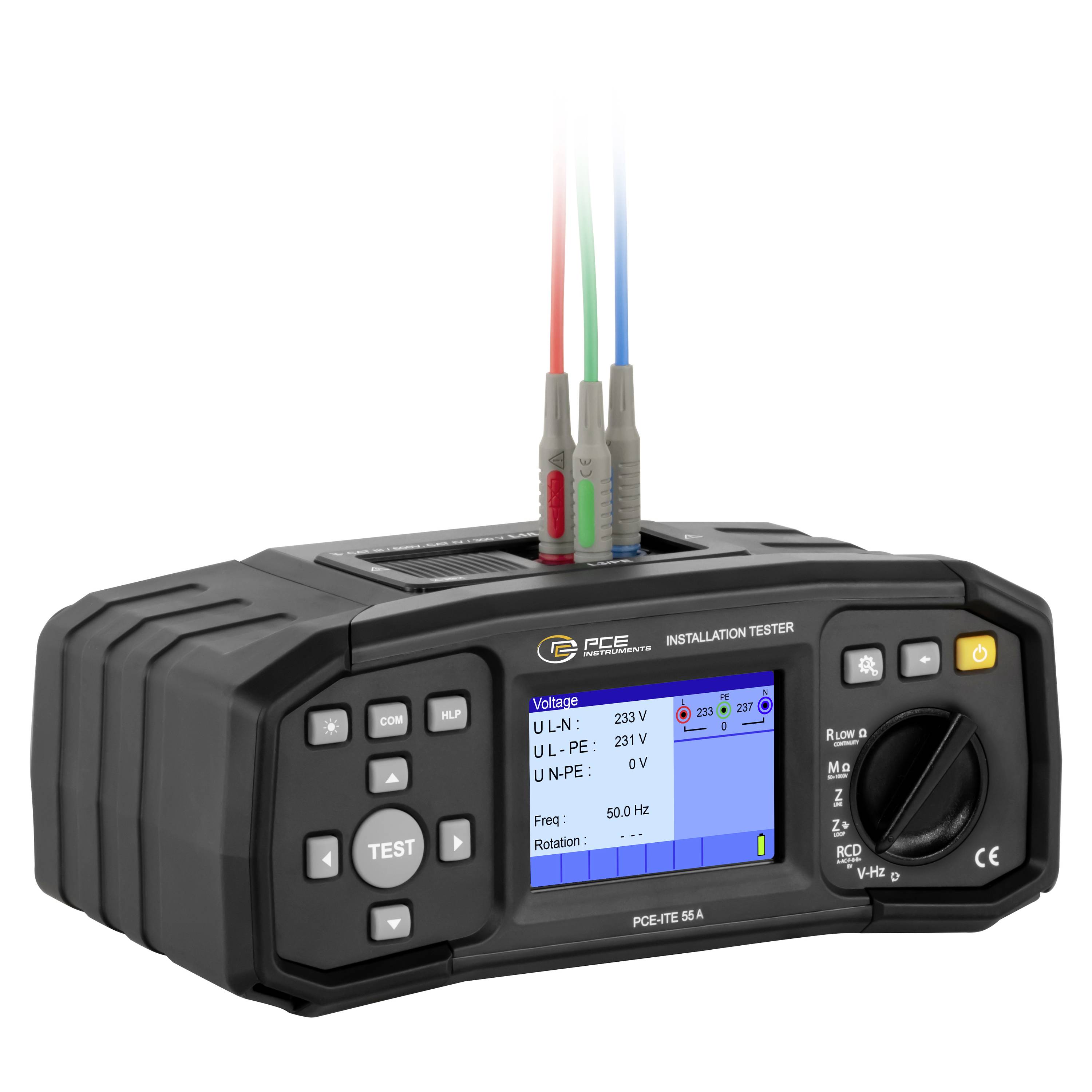

Tester instalacji PCE Instruments
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Cechy produktu
PROFESSIONAL. CALLIBATED. EQUIPMENT. PCE-ITE 55B
- Wielofunkcyjne urządzenie pomiarowe do sprawdzania bezpieczeństwa elektrycznego zgodnie z EN 61557 i DIN VDE0100
- RCD typu A, AC, B, B+ i F
- Tester instalacji z paskiem do noszenia
- szybkie testowanie na instalacjach stacjonarnych
- Opór izolacji
- Impedancja błędnej pętli
- przełączalne napięcia probiercze i prądy zwarciowe
- Języki menu niemiecki i angielski
- Impedancja linii i pętli zwarcia
- Test ciągłości
- Napięcie, pole wirujące i częstotliwość
- Testowanie stacji ładowania pojazdów elektrycznych za pomocą opcjonalnego adaptera testowego
- łącznie z przewodami pomiarowymi
Dane techniczne
- Napięcie zmienne AC
- Zakres pomiarowy 0 V... +550 V
- Rozdzielczość 1 V
- Dokładność pomiaru: ±2 % wartości pomiarowej + 2 cyfry)
- Opór izolacji
- Napięcie probiercze DC 50 V
- Zakres pomiarowy 0,1 M Ω ... +80MΩ
- Rozdzielczość 0,001 MΩ (0,100... 1999)
- 0,01MΩ (2,00... 80,00)
- Dokładność pomiaru: ±5 % wartości pomiarowej + 3 cyfr)
- Opór izolacji
- Napięcie probiercze DC 100 V, 250 V
- Zakres pomiarowy 0,1 M Ω ... +199,9 MΩ
- Rozdzielczość 0,001 MΩ (0,100... 1999)
- 0,01MΩ (2,00... 99,99)
- 0,1MΩ (100,0... 199,9)
- Dokładność pomiaru: ±5 % wartości pomiarowej + 3 cyfr)
- Opór izolacji
- Napięcie probiercze DC 500 V, 1000 V
- Zakres pomiarowy 0,1 M Ω ... +199,9 MΩ
- Rozdzielczość
- 0,001MΩ (0,100... 1999)
- 0,01MΩ (2,00... 99,99)
- 0,1MΩ (100,0... 199,9)
- Dokładność pomiaru: ±2 % wartości pomiarowej + 3 cyfr)
- Opór izolacji
- Napięcie probiercze DC 500 V, 1000 V
- Zakres pomiarowy +200 M Ω ... +999 MΩ
- Rozdzielczość 1MΩ
- Dokładność pomiaru: ±10 % wartości pomiarowej
- Test ciągłości
- Zakres pomiarowy 0,1 Ω... 20 Ω
- Rozdzielczość 0,01 Ω
- Dokładność pomiaru: ±3 % wartości pomiarowej + 3 cyfr)
- Test ciągłości
- Zakres pomiarowy +20 Ω... 1999 Ω
- Rozdzielczość 0,1 Ω (20,0 Ω... 99,9 Ω)
- 1 Ω (100 Ω... 1999 omów)
- Dokładność pomiaru: ±5 % wartości pomiarowej
- impedancja
- Zakres pomiarowy 0,25 Ω... +9999 Ω
- Rozdzielczość 0,01 Ω (0,20... 19,99)
- 0,1 Ω (20,0... 99,9)
- 1Ω (100... 9999)
- Dokładność pomiaru: ±5 % wartości pomiarowej + 5 cyfr)
- Częstotliwość
- Zakres pomiarowy: +10 Hz... +499,9 Hz
- Rozdzielczość: 0,1 Hz
- Dokładność: 0,2% + 1 cyfra
- Typ wyświetlacza Kolorowy wyświetlacz TFT
- Rozmiar wyświetlacza 3,3 cala
- Normy EN61557, DIN VDE 0100
- Czas pracy 15 godzin
- Automatyczne wyłączanie regulowane w zakresie 0,5... 60 min.)
- Możliwość dezaktywacji automatycznego wyłączania. Tak
- Charakterystyka prądu probierczego RCD A, AC
- Prąd zadziałania RCD 650mA, 500mA, 30mA, 6mA, 300mA, 10mA, 1000mA, 100mA
- Czas zadziałania RCD 0 ... 500 ms
- Napięcie dotykowe 0... 99.9 V
- Język menu niemiecki, angielski
- Stopień ochrony (urządzenia) IP42
- Zasilanie akumulatorowe, zasilacz
- Waga: 1300 g
- Masa urządzenia z zakresem dostawy 1750 g
- Masa urządzenia łącznie z zakresem dostawy i opakowaniem zewnętrznym 1930 g
- Wymiary (dł. x szer. x wys.) 250 x 135 x 107 mm
- Warunki pracy 0... 40 °C, 95 % R.F.
- Warunki przechowywania -10 ... 70 °C , 90% wilg. Wzgl
- Rodzaj produktu
Tester instalacji
fabryczna (bez certyfikatu)

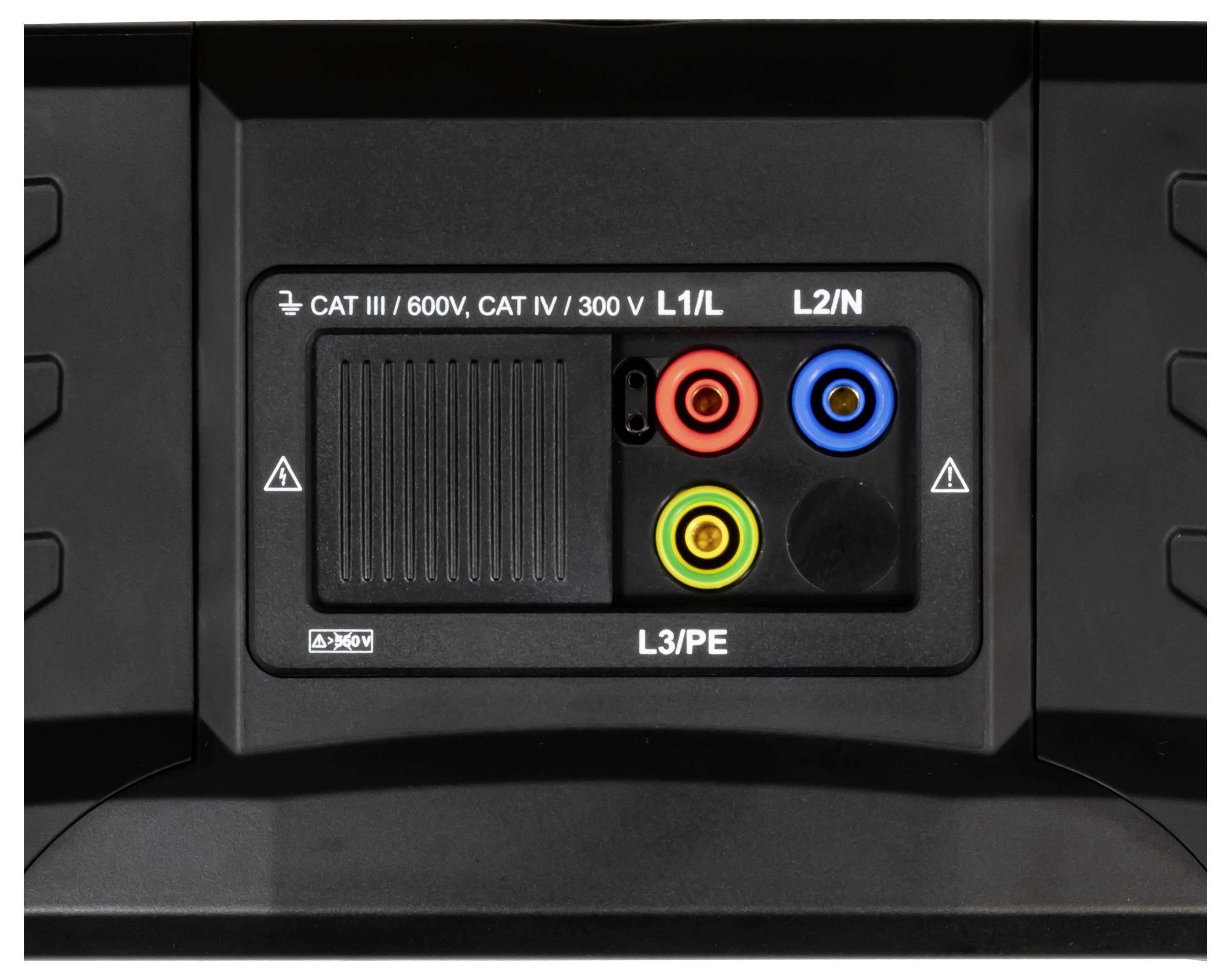

- Kategoria pomiarowa
CAT II 600 V
CAT IV 300 V
- Wymiary
(D x S x W) 250 x 135 x 107 mm
- Waga
1300 g
IP42
- Zakres pomiarowe VDE
test RCD (AC, A, F, B, B +)
rezystancja
częstotliwość
impedancja linii
rezystancja izolacji
napięcie
impedancja pętli zwarcia
rezystancja przewodu ochronnego
impedancja pętli
prąd przewodu ochronnego
Pokaż więcej
- Norma DIN
DIN VDE 0100
DIN EN 61557
- Wyświetlacz
LCD
- Dokładność
2 %
- Szerokość produktu
135 mm
- Wysokość produktu
107 mm
- Długość produktu
250 mm
- Procedura testowa
automatyczna
- Zasilanie
bateryjne
sieciowe
- Pamięć
nie
- Model katalogowy producenta
PCE-ITE 55B
- Norma VDE
0100
- Specyfikacja testera VDE
Test RCD/FI
System testowy PV
Do pobrania
Karta katalogowa
Karta katalogowa 3192923 Tester instalacji PCE Instruments
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3192923 Tester instalacji PCE Instruments
Opis

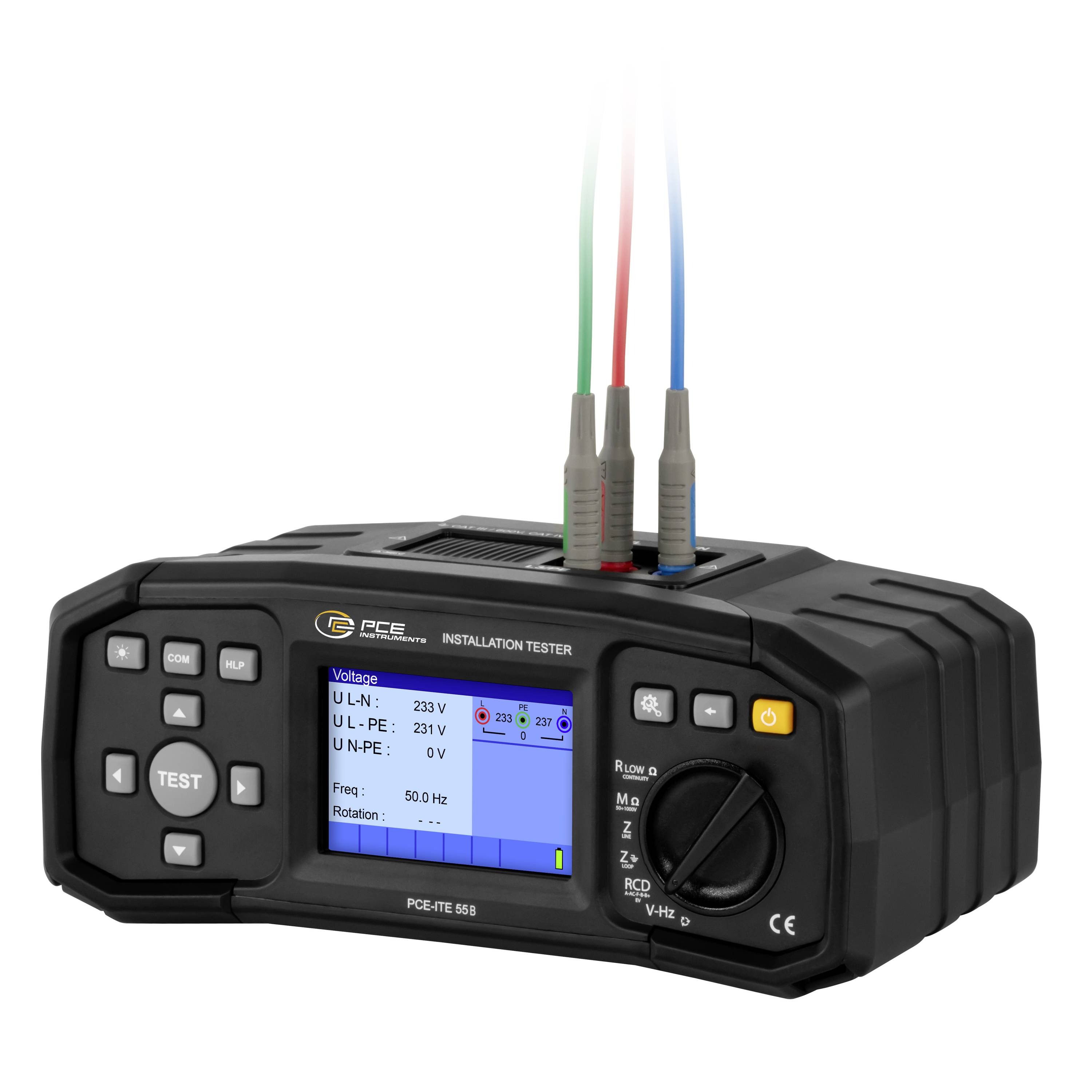

Tester instalacji to wielofunkcyjne urządzenie pomiarowe, które nadaje się do testowania bezpieczeństwa elektrycznego zgodnie z normami EN 61557 i DIN VDE 0100. Oferuje wiele funkcji zaprojektowanych specjalnie do sprawdzania i oceny instalacji elektrycznych. Tester instalacji może przeprowadzić precyzyjny pomiar rezystancji izolacji pomiędzy częściami pod napięciem a ziemią. Za pomocą testu RCD można skutecznie testować wyłączniki różnicowoprądowe sterowane zarówno typu A, jak i AC, B, B+ i F. Zapewnia to prawidłowe działanie tych ważnych urządzeń ochronnych.

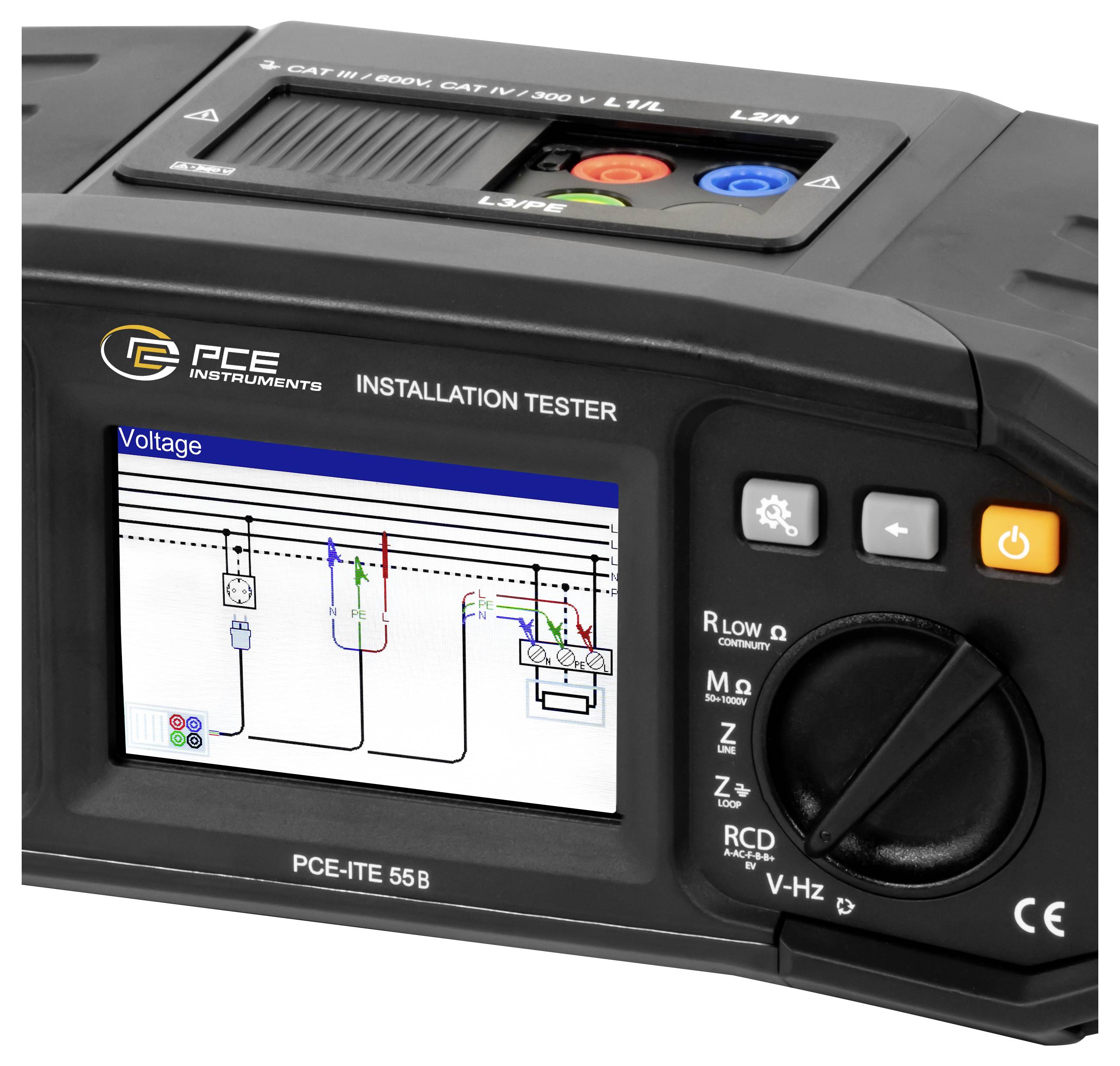

Tester instalacji umożliwia szybki i dokładny pomiar rezystancji pętli, aby zapewnić, że w przypadku prądu zwarciowego rezystancja będzie wystarczająca do zapewnienia bezpiecznego wyłączenia. Dodatkowo pomiar rezystancji przewodu ochronnego umożliwia sprawdzenie ciągłości przewodów i połączeń. Graficzne przedstawienie okablowania pomaga operatorowi w prawidłowym wykonaniu pomiarów.
Jasność wyświetlacza można regulować w 4 poziomach. Regulowany dźwięk alarmowy ostrzega w przypadku błędów lub przekroczenia wartości granicznej. Regulowany czas wyłączenia testera instalacji może zapobiec niezamierzonemu rozładowaniu akumulatorów. Do urządzenia dołączone są przewody pomiarowe spełniające specyficzne wymagania CAT III/600 V i CAT IV/300V.
Tester instalacji oferuje przyjazny interfejs użytkownika, przejrzyste elementy wyświetlacza i solidną konstrukcję, aby sprostać potrzebom różnych środowisk. Stosując się do międzynarodowych standardów zapewnia bezpieczną i rzetelną ocenę instalacji elektrycznych według najwyższych standardów branżowych.
Dzięki naszym opcjonalnym adapterom testowym EVSE można przeprowadzać testy również na skrzynkach ściennych i stacjach ładowania pojazdów elektrycznych.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Tester instalacji umożliwia szybki i dokładny pomiar rezystancji pętli, aby zapewnić, że w przypadku prądu zwarciowego rezystancja będzie wystarczająca do zapewnienia bezpiecznego wyłączenia. Dodatkowo pomiar rezystancji przewodu ochronnego umożliwia sprawdzenie ciągłości przewodów i połączeń. Graficzne przedstawienie okablowania pomaga operatorowi w prawidłowym wykonaniu pomiarów.
Jasność wyświetlacza można regulować w 4 poziomach. Regulowany dźwięk alarmowy ostrzega w przypadku błędów lub przekroczenia wartości granicznej. Regulowany czas wyłączenia testera instalacji może zapobiec niezamierzonemu rozładowaniu akumulatorów. Do urządzenia dołączone są przewody pomiarowe spełniające specyficzne wymagania CAT III/600 V i CAT IV/300V.
Tester instalacji oferuje przyjazny interfejs użytkownika, przejrzyste elementy wyświetlacza i solidną konstrukcję, aby sprostać potrzebom różnych środowisk. Stosując się do międzynarodowych standardów zapewnia bezpieczną i rzetelną ocenę instalacji elektrycznych według najwyższych standardów branżowych.
Dzięki naszym opcjonalnym adapterom testowym EVSE można przeprowadzać testy również na skrzynkach ściennych i stacjach ładowania pojazdów elektrycznych.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Zakres dostawy
- 1 x tester instalacji PCE-ITE 55B
- 1 x kabel testowy do gniazd EU Schuko
- 3 x przewody pomiarowe 1m

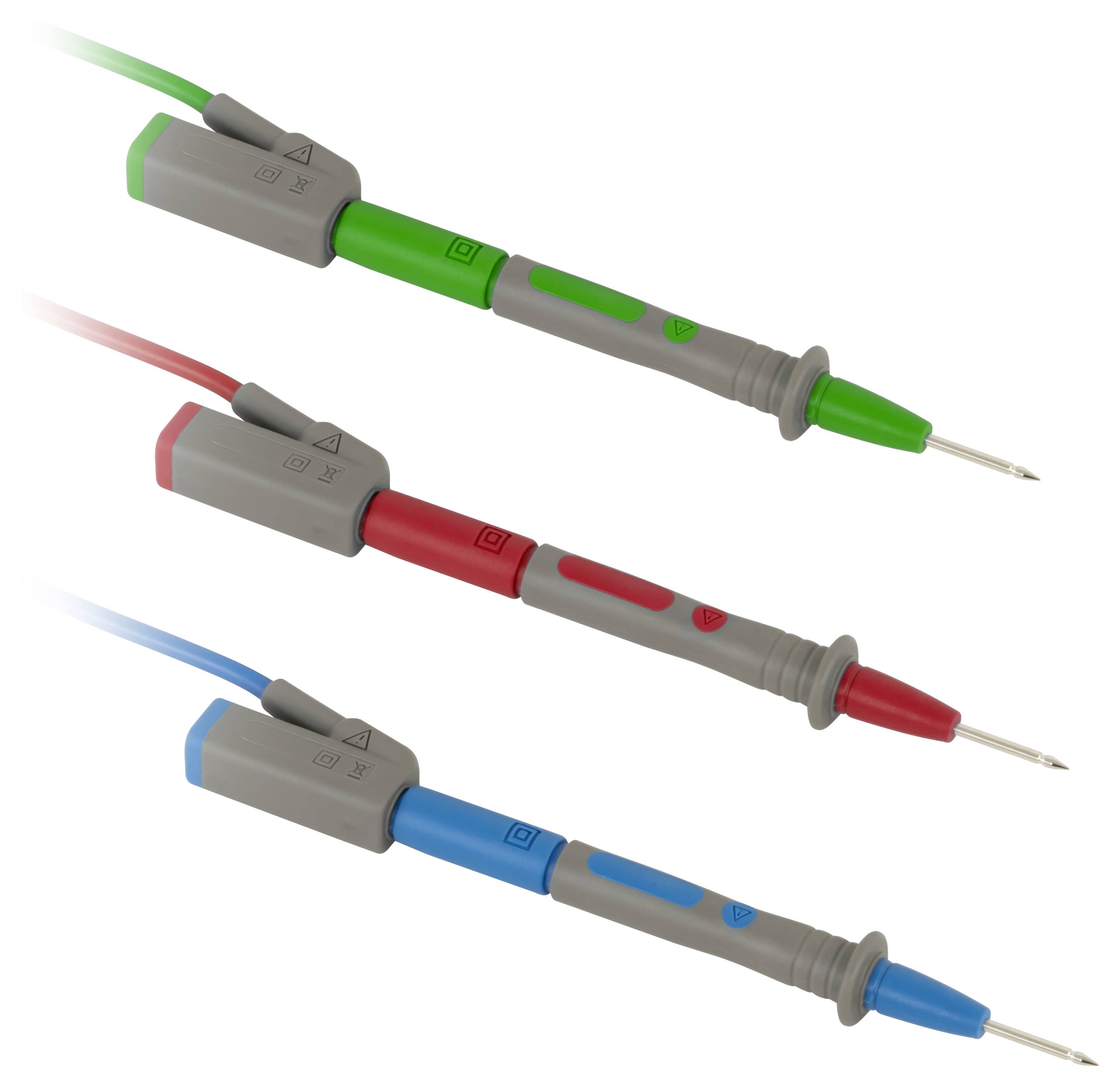

- 3 końcówki pomiarowe

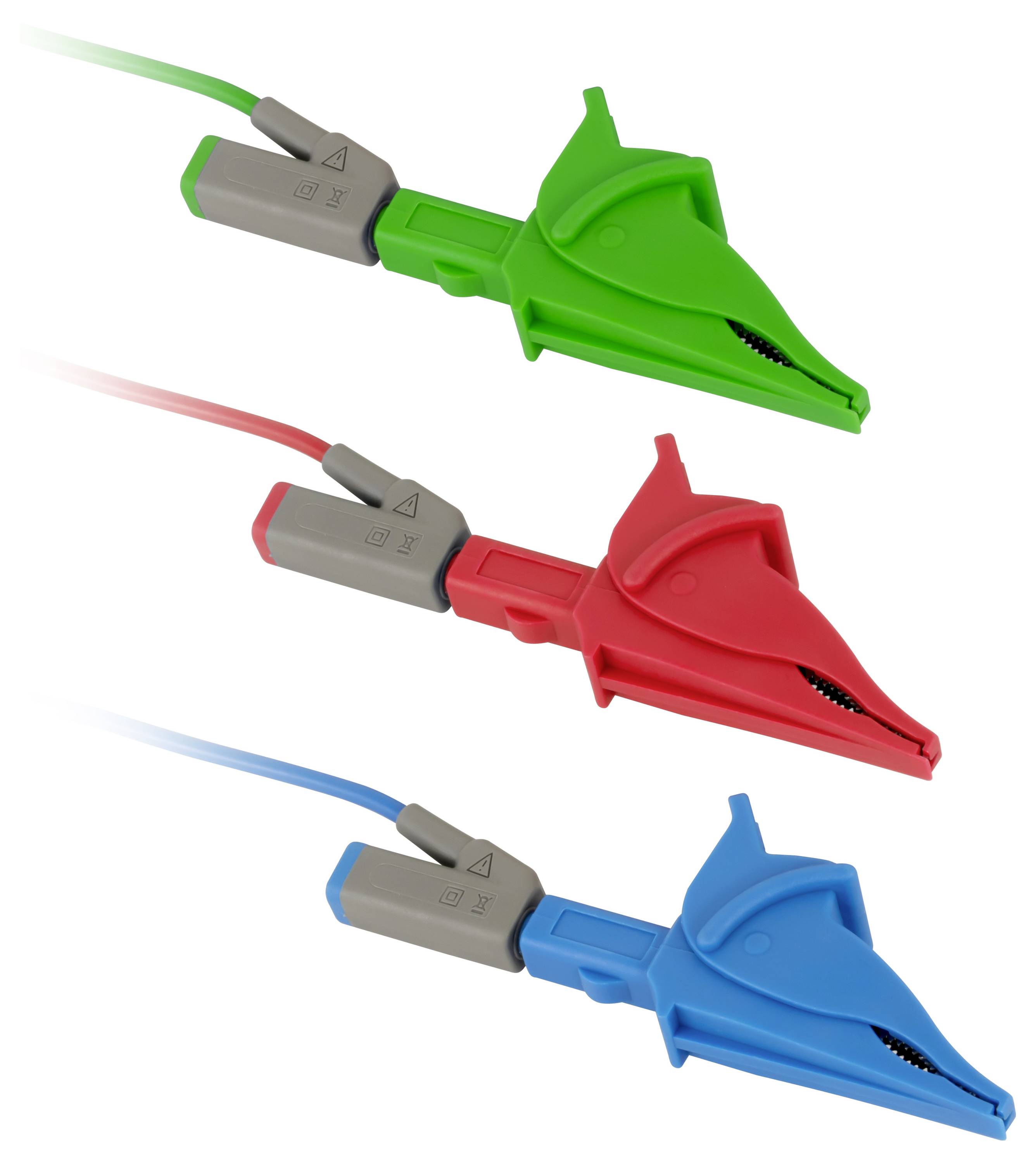

- 3 x zaciski krokodylkowe
- 1 x pasek do noszenia
- 6 baterii AA 1,5 V
- 1 x fabryczny certyfikat kalibracji
- 1 x instrukcja obsługi
