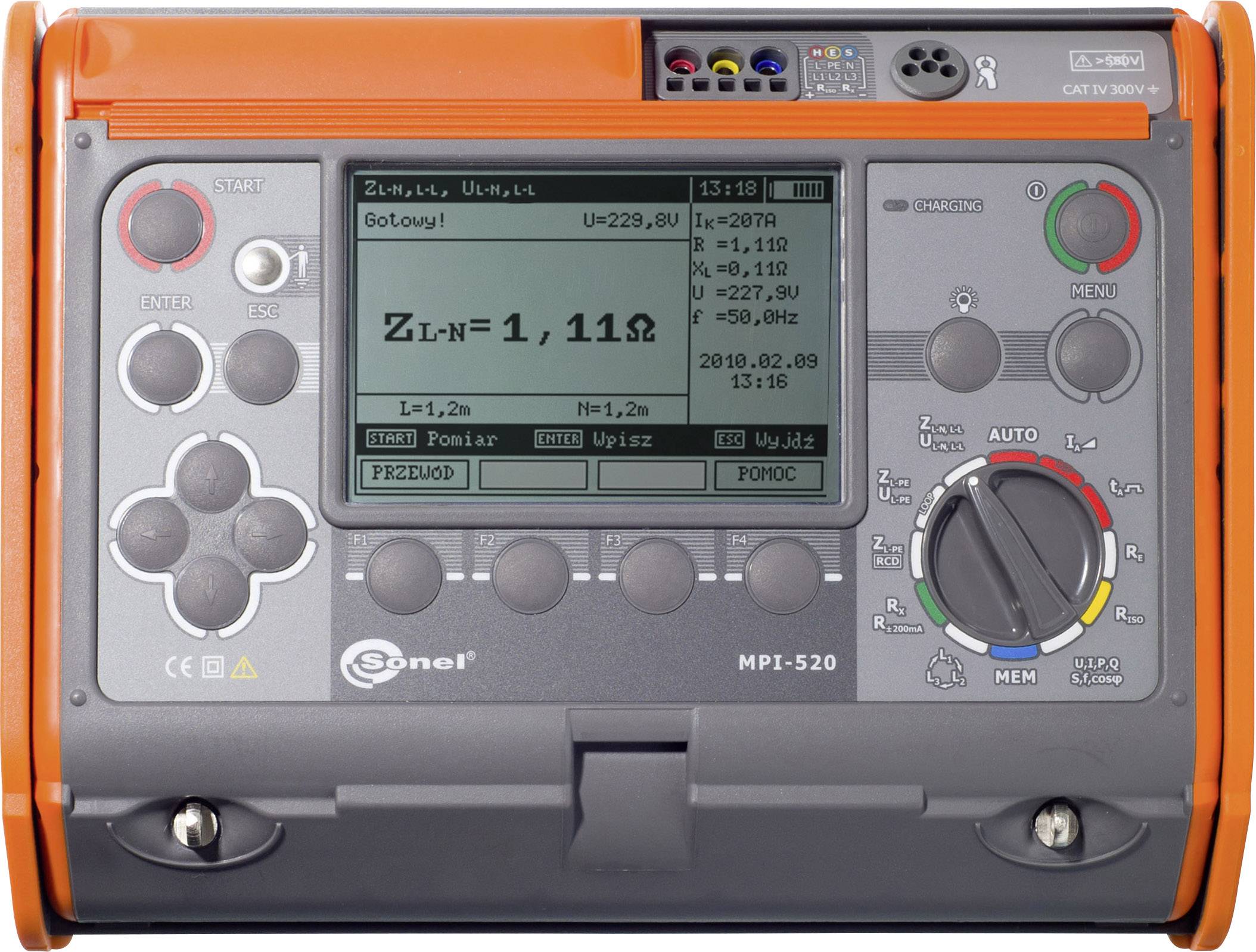

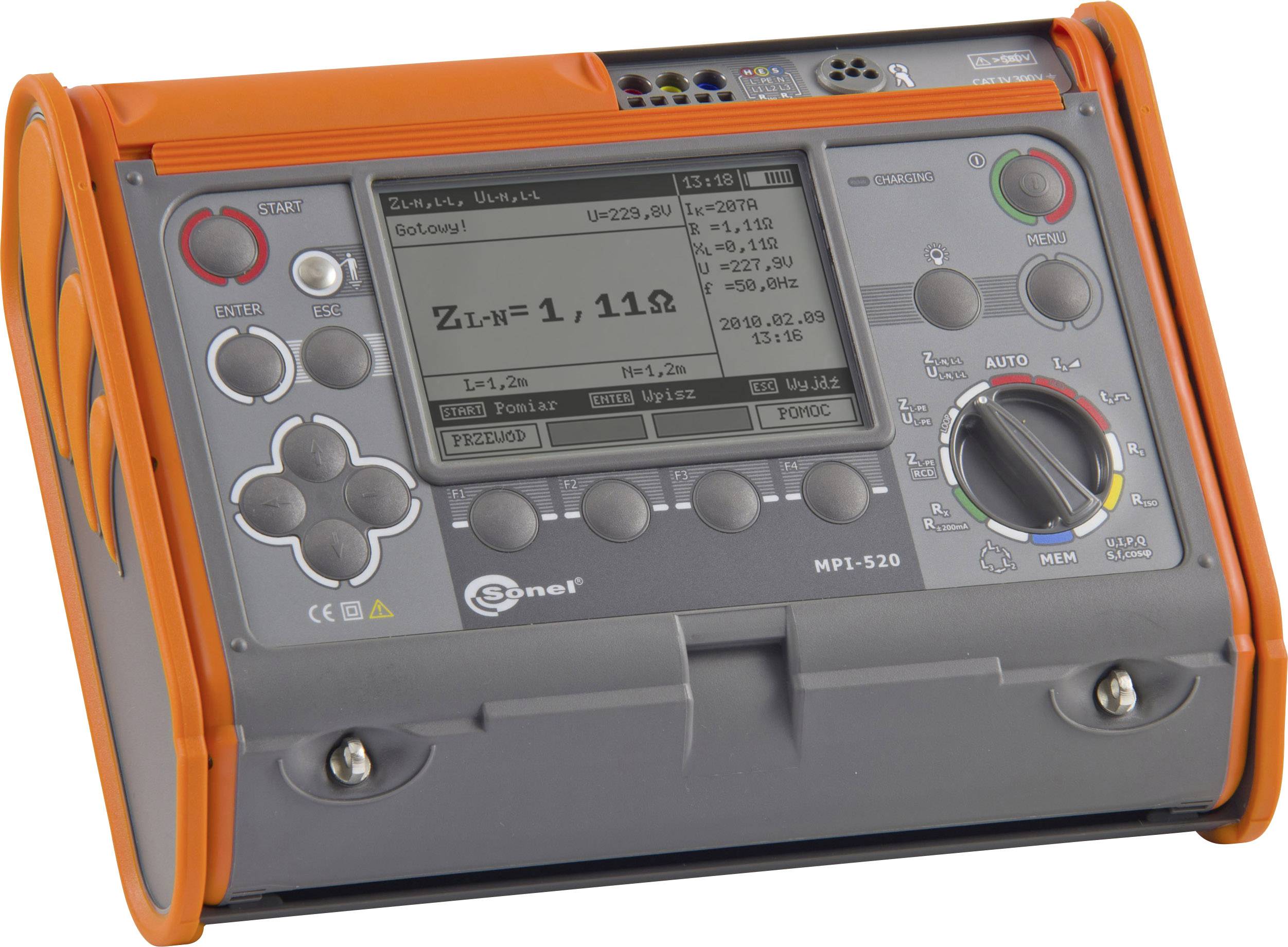

Tester instalacji Sonel MPI-520
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Cechy produktu
Tester instalacji
- Pomiary impedancji pętli zwarciowej:
- pomiar impedancji prądem rzędu 23 A (44 A przy napięciu międzyfazowym) - rezystor zwarciowy Rzw = 10 Ω,
- zakres napięć pomiarowych: 95...440 V, częstotliwości 45...65 Hz,
- pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD o IΔn ≥ 30 mA bez ich zadziałania,
- automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego,
- pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodach o długości 1,2 m, 5 m, 10 m, 20 m, z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT).
- Badanie wyłączników różnicowoprądowych typu AC, A i B:
- pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA,
- funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA),
- kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny),
- pomiar prądu wyzwalania IA prądem narastającym,
- pomiar czasu zadziałania tA przy prądach ½IΔn, 1IΔn, 2IΔn i 5IΔn ,
- pomiar napięcia dotykowego UB i rezystancji przewodu ochronnego RE bez wyzwalania wyłącznika,
- wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów,
- możliwość pomiaru prądu zadziałania IA oraz rzeczywistego czasu zadziałania tAI przy jednym wyłączeniu RCD,
- pomiary dla napięcia 95...270 V.
- Pomiary rezystancji izolacji:
- napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V,
- pomiar rezystancji izolacji do 3 GΩ,
- możliwość pomiaru w gnieździe za pomocą adaptera UNI-Schuko,
- zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru,
- samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru,
- automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000 C,
- akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji.
- Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych:
- pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach,
- pomiar małym prądem z sygnalizacją akustyczną,
- autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości.
- Pomiary rezystancji uziemienia:
- pomiar metodą techniczną 3- przewodową z 2 elektrodami pomocniczymi,
- wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60 Hz.
- Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.
- Pomiar napięcia, częstotliwości oraz - przy użyciu dodatkowych cęgów - prądu przemiennego, cosφ oraz mocy (czynnej, biernej, pozornej).
- Sprawdzanie kolejności faz.
- Pamięć 990 rekordów (57500 pojedynczych wyników), wyjście USB do komputera PC.
- Zasilanie z baterii lub akumulatora (opcja).
- Przyrząd spełnia wymagania normy PN-EN 61557.
Dane techniczne
- Zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 0,00... 19,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (5% v.M. + 3 cyfr); zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 20,0... 199,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (5% V.M. + 3 cyfr); zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 200... 1999 Ω: Rozdzielczość: 1 Ω, dokładność: ± (5% v.M. + 3 cyfr); zakresy napięcia: 95…270 V dla ZL-PE, ZL-N i 95…440 V dla ZL-L; częstotliwość: 45…65 Hz; zakres pomiaru impedancji pętli ZL-PE bez RCD 0,00... 19,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (6% v.M. + 10 cyfr); zakres pomiaru impedancji pętli ZL-PE bez RCD 20... 199Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (6% V.M. + 5 cyfr); zakres pomiaru impedancji pętli ZL-PE bez RCD 200... 1999Ω: Rozdzielczość: 1 Ω, dokładność: ± (6% V.M. + 5 cyfr); zakres pomiaru rezystancji uziemienia RE: 0,00... 9,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (2% V. + 4 cyfr); zakres pomiaru rezystancji uziemienia RE: 10,00... 99,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru rezystancji uziemienia RE: 100... 999 Ω: Rozdzielczość: 1 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru rezystancji uziemienia RE: 1,00... 1,99 kΩ: Rozdzielczość: 0,01 kΩ, dokładność: ± (2% v.M. + 3 cyfr; czas wyzwalania RCDnormal 0,5*in: Zakres: 0... 300 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDnormal 1*in: Zakres: 0... 300 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDnormal 2*in: Zakres: 0... 150ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDnormal 5*in: Zakres: 0... 40 ms: Rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDwybiórczo 0,5*in: Zakres: 0... 500 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDwybiórczo 1*in: Zakres: 0... 500 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDwybiórczo 2*in: Zakres: 0... 200 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDwybiórczo 5*in: Zakres: 0... 150 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr)]; prąd wyzwalający RCD typu AC 10 ma: Zakres: 3,3...10,0 ma, rozdzielczość: 0,1 ma, prąd pomiarowy: 0,3...1,0xIn, dokładność: ±5%; prąd wyzwalający RCD typu AC 30 ma: Zakres: 9,0...30,0 ma, rozdzielczość: 0,1 ma, prąd pomiarowy: 0,3...1,0xIn, dokładność: ±5%, w prądzie wyzwalania RCD typu AC 100 ma: Zakres: 33,0...100,0 ma: 0,1 ma: 0,3...1,0xIn, dokładność: ±5%; prąd wyzwalający RCD typu AC 300 ma: Zakres: 90...300,0 ma, rozdzielczość: 1 ma, prąd pomiarowy: 0,3...1,0xIn, dokładność: ±5% w; prąd wyzwalający RCD typu AC 500 ma: Zakres: 150...500,0 ma, rozdzielczość: 0,1 ma, prąd pomiarowy: 0,3...1,0xIn, dokładność: ±5%; prąd wyzwalający, zakres AC: 1000 ma: 330 1000 ma: 0,1 ma, prąd pomiarowy: 0,3...1,0xIn, dokładność: ±5%; prąd wyzwalający RCD typu a 10 ma: Zakres: 4...20,0 ma, rozdzielczość: 0,1 ma, prąd pomiarowy: 0,4...2,0xIn, dokładność: ±10%; prąd wyzwalający RCD typu a 30 ma: Zakres: 12...42,0 ma, rozdzielczość: 0,1 ma, prąd pomiarowy: 0,4...1,4xIn, dokładność: ±10% w, prąd wyzwalający, zakres a: 100 ma: 40,..140,0 ma, rozdzielczość: 1 ma, prąd pomiarowy: 0,4... 1,4xIn, dokładność: ± 10%; prąd wyzwalający RCD typu a 300 ma: Zakres: 120... 420 ma, rozdzielczość: 1 ma, prąd pomiarowy: 0,4... 1,4xIn, dokładność: ± 10% w; prąd wyzwalający RCD typu a 500 ma: Zakres: 200... 700 ma, rozdzielczość: 1 ma, prąd pomiarowy: 0,4... 1,4xIn, dokładność: W arkuszu danych: 10%; RCD typu B Zakres nominalny rezystancji izolacji 50 V: 50 kΩ... 250 MΩ; zakres znamionowy rezystancji izolacji 100 V: 100 kΩ... 500 MΩ; zakres nominalny rezystancja izolacji 250 V: 250 kΩ... 1 GΩ; zakres znamionowy rezystancji izolacji 500 V: 500 kΩ... 2 GΩ; zakres znamionowy rezystancji izolacji 1000 V: 1 MΩ... 3 GΩ; zakres pomiaru rezystancji izolacji 0... 1999 kΩ: Rozdzielczość: 1 kΩ, dokładność: ± (3% v.M. + 8 cyfr); zakres pomiaru rezystancji izolacji 2,00... 19,99 MΩ: Rozdzielczość: 0,01 MΩ, dokładność: ± (3% V. + 8 cyfr); zakres pomiaru rezystancji izolacji 20... 199 MΩ: Rozdzielczość: 0,1 MΩ, dokładność: ± (3% V. + 8 cyfr); zakres pomiaru rezystancji izolacji 200... 999 MΩ: Rozdzielczość: 1 MΩ, dokładność: ± (3% V. + 8 cyfr); zakres pomiaru rezystancji izolacji 1,00... 3 GΩ: Rozdzielczość: 0,01 GΩ, dokładność: ± (4% v.M. + 6 cyfr); wskaźnik kolejności faz za pomocą symbolu; zakres pomiaru oporu przewodu ochronnego ±200 ma 0,00... 19,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (2% v.M. + 3 cyfr); zakres pomiaru oporu przewodu ochronnego ±200 ma 20,00... 19,99 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru oporu przewodu ochronnego ±200 ma 200... 400 Ω: Rozdzielczość: 1 Ω, dokładność: ± (2% V. + 3 jednostek); zakres mocy czynnej- biernej (P,Q,S): 0... 200 kW; zakres prądu TRMS: 0... 400 a; zakres napięcia AC ULN: 0... 440V; zakres częstotliwości: 45... 65Hz; zakres wskaźnika cos: 0,00... 1.00, rozdzielczość: 0,01
- Rodzaj produktu
Tester instalacji
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT IV 300 V
- Interfejs
USB
- Wymiary
(D x S x W) 310 x 455 x 180 mm
- Waga
6.4 kg
IP54
- Zakres pomiarowe VDE
rezystancja izolacji
impedancja pętli
impedancja linii
moc czynna
moc pozorna
moc bierna
współczynnik mocy
rezystancja
rezystancja przewodu ochronnego
prąd dotykowy
Pokaż więcej
- Norma DIN
DIN IEC 60364
- Wyświetlacz
cyfrowy (LCD)
- Szerokość produktu
455 mm
- Wysokość produktu
180 mm
- Długość produktu
310 mm
- Zasilanie
bateryjne
- Ilość miejsc w pamięci
300
- Pamięć
tak
- Model katalogowy producenta
MPI-520
- Norma VDE
0100
- Specyfikacja testera VDE
Test RCD/FI
Do pobrania
Karta katalogowa
Karta katalogowa 1427978 Tester instalacji Sonel MPI-520
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1427978 Tester instalacji Sonel MPI-520
Opis
Cyfrowy miernik wielofunkcyjny zarówno dla instalatorów jak i zaawansowanych pomiarowców. Umożliwia wykonanie wszystkich pomiarów w instalacji elektrycznej przewidzianych normą PN-EN 61557:
impedancja pętli zwarcia – dokładny pomiar również w obwodach z wyłącznikami RCD,
parametry wyłączników RCD,
rezystancja izolacji,
rezystancja uziemienia,
ciągłość połączeń ochronnych i wyrównawczych.
Z powodzeniem zastępuje pojedyncze urządzenia stosowane do pomiarów przeciwporażeniowych. Zastosowanie nowoczesnych rozwiązań owocuje dodatkowymi funkcjami i możliwościami, upraszczającymi wykonywanie pomiarów. Obudowa wykonana w stopniu ochrony IP54 jest wytrzymała na uszkodzenia mechaniczne, zaś ustawiana w kilku możliwych położeniach pokrywa pozwala na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach.
impedancja pętli zwarcia – dokładny pomiar również w obwodach z wyłącznikami RCD,
parametry wyłączników RCD,
rezystancja izolacji,
rezystancja uziemienia,
ciągłość połączeń ochronnych i wyrównawczych.
Z powodzeniem zastępuje pojedyncze urządzenia stosowane do pomiarów przeciwporażeniowych. Zastosowanie nowoczesnych rozwiązań owocuje dodatkowymi funkcjami i możliwościami, upraszczającymi wykonywanie pomiarów. Obudowa wykonana w stopniu ochrony IP54 jest wytrzymała na uszkodzenia mechaniczne, zaś ustawiana w kilku możliwych położeniach pokrywa pozwala na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach.
Charakterystyka
- Wytrzymała, gumowana obudowa IP54
- CAT IV 300V
- przewody pomiarowe
- drążek pomiarowy
- akcesoria uziemiające, jak pomocnicze elektrody i przewody pomiarowe na wrzecionach
- cęgi prądowe do analizy wydajności
- uniwersalne akcesoria trójfazowe, takie jak adapter CEE 16A i 32A 4- lub 5-biegunowy
- adapter z uziemieniem
- kabel USB
- torba
- akumulatory
- oprogramowanie do protokołów Sonel Reader
Zakres dostawy
- Adapter z wtyczką z uziemieniem UNI (WS-03)
- Przewód pomiarowy z gniazdami bananowymi 1,2 m, żółty
- Przewód pomiarowy z gniazdami bananowymi 1,2 m, niebieski
- Przewód pomiarowy z gniazdami bananowymi 1,2 m, czerwony
- Przewód pomiarowy z gniazdami bananowymi 30m na szpuli, czerwony
- Przewód pomiarowy z gniazdami bananowymi 15 m na szpuli, niebieski
- Końcówka pomiarowa z gniazdem bananowym, żółta
- Końcówka pomiarowa z gniazdem bananowym czerwona
- Końcówka pomiarowa z niebieskim gniazdem bananowym
- Przewód pomiarowy 1,8 m, czerwony, 5 kV
- Przewód pomiarowy 1,8 m, czarny, ekranowany, 5 kV
- Końcówka pomiarowa czerwona, 5 kV
- Zacisk krokodylkowy K02, czerwony
- Zacisk krokodylkowy K02, żółty
- 2 x szpic do wbicia w ziemię (czerwony) 0,3m
- Torba L2
- Pasek
- Obudowa baterii LR14
- Baterie LR14
- Kabel Usb, Oprogramowanie Sonel Reader
- Instrukcja obsługi
- Certyfikat kalibracji
Uwagi
- Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.
Akcesoria
(* Podane ceny są cenami netto)Do korzystania z produktu zgodnie z przeznaczeniem wymagane są niezbędne akcesoria
