Name: Urządzenie ochrony przed przepięciami Phoenix Contact 1109673 1 szt.
Brand: Phoenix Contact
SKU: 3564209
Availability: BackOrder

Urządzenie ochrony przed przepięciami Phoenix Contact 1109673 1 szt.-0

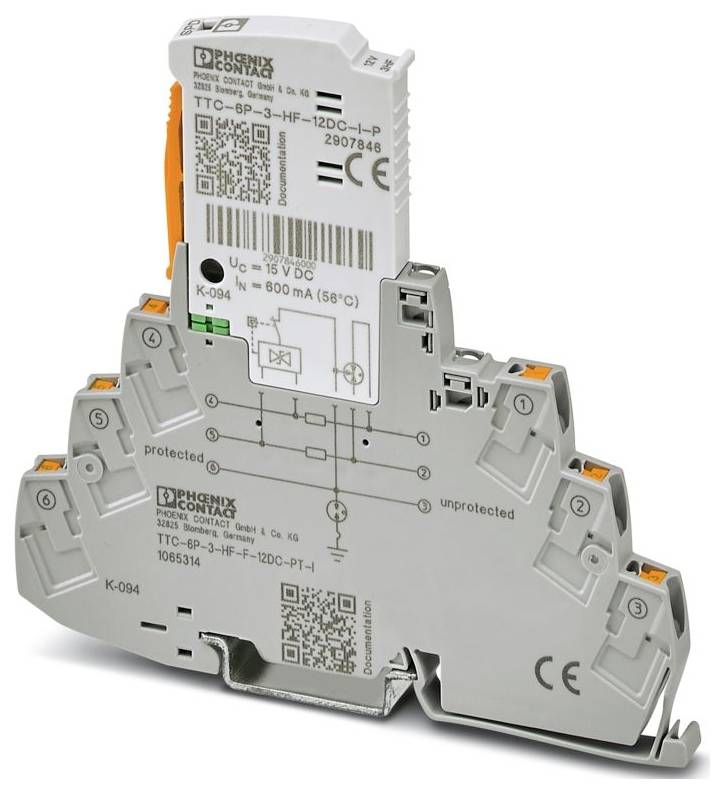

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w śr. 21.10

28 Sztuki

Liczba

Sztuki

Suma (78,49 zł / Sztuka)

78,49 zł

63,81 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: TERMITRAB kompletny
Klasa testu IEC: C1;C2;C3
Projekt: Jednoczęściowy moduł szyny montażowej
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny
Napięcie znamionowe UN: 120 V AC
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,5 Nm ... 0,6 Nm
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 4 mm²
Przekrój przewodu AWG: 24 ... 12
Szerokość: 6,2 mm
Wysokość: 92 mm
Głębokość: 69,5 mm (w tym szyna montażowa 7,5 mm)
Kolor: szary (RAL 7042)
Klasa palności zgodnie z UL 94: V-0
Materiał obudowy: PBT
Dane mechaniczne: Dane mechaniczne
Otwarta ściana boczna: Tak
Kierunek działania: Linia-Linia
Maksymalne napięcie ciągłe UC: 150 V DC; 150 V AC
Prąd znamionowy: 10 A (60 °C)
Prąd roboczy IC przy UC: ≤ 100 µA
Prąd przewodu ochronnego IPE: ≤ 100 µA
Poziom ochrony Up (żyła-żyła): ≤ 200 V (C1 - 800 A); ≤ 500 V (C2 - 5 kV); ≤ 380 V (C3 - 25 A); ≤ 380 V (C3 - 35 A)
Pojemność (przewód-przewód): 5 nF
Rezystancja na ścieżkę: ≤ 100 mΩ
Warunki środowiskowe: Warunki środowiskowe
Klasa ochrony: IP20 (z zaślepką)
Temperatura otoczenia (praca): -40 ° C ... 85 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 2000 m (n.p.m.)
Normy/Przepisy: EN 61643-21
Uwaga: 2001 + A1:2009 + A2:2013
Typ montażu: Szyna montażowa: 35 mm
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Materiał izolacyjny: PBT
Dopuszczalna wilgotność (praca): 5% ... 95 %
Liczba par przewodów na moduł: 1
EN 61643-21: EN 61643-21
Prąd wyładowania nominalnego impulsowego In (8/20) µs (przewód-przewód): 2,5 kA
Czas reakcji tA (przewód-przewód): ≤ 25 ns
Strata wtrąceniowa aE, sym.: typ. 0,3 dB (≤ 300 kHz / 150 Ω)
Częstotliwość odcięcia fg (3 dB), symetryczna w układzie 150 Ω: typ. 1 MHz
Wytrzymałość na prąd udarowy (przewód-przewód): C1 - 800 A; C2 - 2,5 kA; C3 - 35 A
