Zdjęcie poglądowe

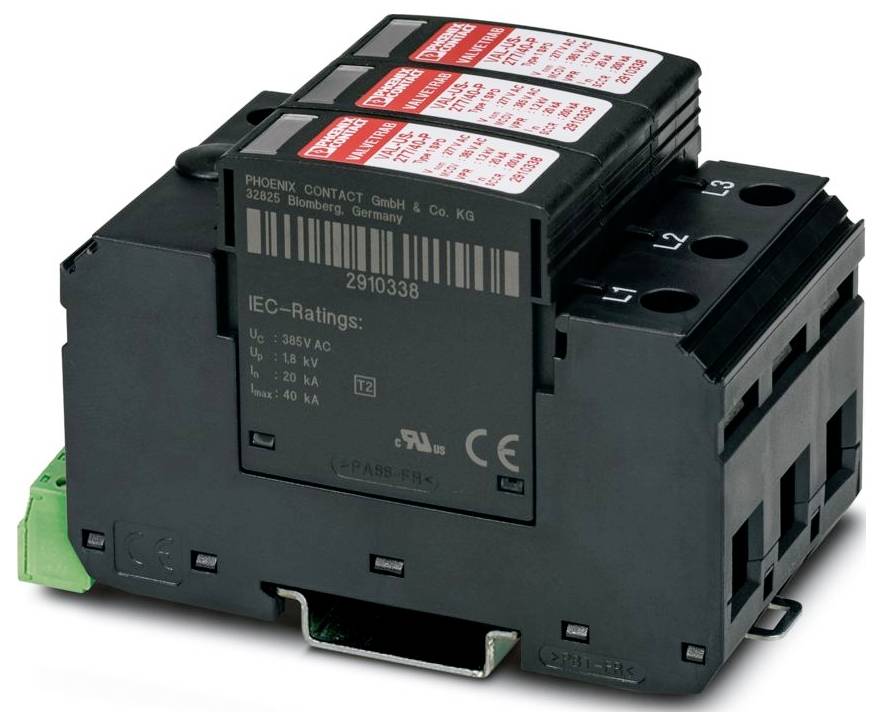

Urządzenie ochrony przed przepięciami Phoenix Contact 1199369 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Suma (789,00 zł / Sztuka)
789,00 zł
641,46 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: VALVETRAB US
- Klasa testu IEC: II;T2
- Projekt: Dwuczęściowy moduł szyny montażowej wtykowej
- Ilość biegunów 3
- Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny, zdalny styk sygnalizacyjny
- Napięcie znamionowe UN: 277/480 V AC (TN-C)
- Wyświetlanie / Powiadomienie zdalne: Wyświetlanie / Powiadomienie zdalne
- Funkcja przełączania: Zmieniacz
- Typ połączenia: Połączenie wtykowe/śrubowe za pomocą COMBICON
- Gwint śrub M2
- Moment dokręcania: 30 lbf-in.
- Przekrój przewodu giętkiego: 0,14 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,14 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 14 ... 2
- Szerokość: 53,4 mm
- Wysokość: 98,7 mm
- Głębokość: 65,7 mm
- Jednostka dywizji: 3 TE
- Kolor: czarny RAL 9005
- Klasa palności zgodnie z UL 94: V-0
- Materiał obudowy: PA 6.6;PBT
- Dane mechaniczne: Dane mechaniczne
- Otwarta ściana boczna: Nie
- Kierunek działania: 3L-GND
- Prąd przewodu ochronnego IPE: ≤ 450 µA
- Prąd wyładowania nominalnego impulsowego In (8/20) µs: 20 kA
- Warunki środowiskowe: Warunki środowiskowe
- Stopień ochrony: IP20 (tylko przy wykorzystaniu wszystkich zacisków)
- Temperatura otoczenia (praca): -40 ° C ... do 80 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
- Wysokość: ≤ 2000 m (n.p.m.)
- Normy/Przepisy: EN 61643-11
- Uwaga: 2012
- Typ montażu: Szyna montażowa: 35 mm
- Typ EN: T2
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Częstotliwość znamionowa fN: 50 Hz (60 Hz)
- Wartość CTI materiału: 600
- Materiał izolacyjny: PA 6.6/PBT
- Grupa materiałowa: I
- Ścieżki ochrony: LL;LG
- Maksymalny prąd rozładowania Imax (8/20) µs: 40 kA
- Poziom ochrony Up: ≤ 1,8 kV
- Napięcie szczątkowe Ures: ≤ 1,8 kV (przy In); ≤ 1,7 kV (przy 10 kA); ≤ 1,5 kV (przy 5 kA); ≤ 1,3 kV (przy 3 kA)
- Zachowanie TOV w UT: 480 V AC (5 s / tryb wytrzymywania); 530 V AC (120 min / tryb bezpiecznej awarii)
- Dopuszczalna wilgotność (praca): 5% ... 95 %
- Wstrząs (operacyjny): 25 g (pół sinusa / 11 ms / 3x ±X, ±Y, ±Z)
- Wibracje (działanie): 5g (10 ... 500 Hz / 2,5 godz. / X, Y, Z)
- Specyfikacje UL: Specyfikacje UL
- System dystrybucji energii: Wye
- Częstotliwość znamionowa: 50/60 Hz
- SPD Typ 1
- Oznaczenie przyłącza: Styk zdalnej sygnalizacji awarii
- Napięcie robocze: 125 V AC
- Prąd roboczy: 5 mA AC ... 750 mA prądu przemiennego; 1 A prądu stałego
- Końcówka odizolowanego przewodu: 7 mm
- Uszkodzony styk sygnalizacji zdalnej: Uszkodzony styk sygnalizacji zdalnej
- Wytrzymałość zwarciowa ISCCR: 25 kA
- Maksymalny prąd bezpiecznika dla okablowania linii odgałęzionych: 125 A (gG)
- Maksymalne napięcie ciągłe MCOV (LG): 385 V AC
- Napięcie znamionowe: 277/480 V AC (3-fazowe)
- Wyświetlacz UL / Zdalne powiadomienie: Wyświetlacz UL / Zdalne powiadomienie
- Prąd roboczy AC: 1 A AC
- Dane złącza UL: Dane złącza UL
- Maksymalne napięcie ciągłe MCOV (LL): 750 V AC
- Odstępy izolacyjne i odległości prześwitu: Odstępy izolacyjne i odległości prześwitu
- Wytrzymałość zwarciowa (SCCR): 200 kA
- Napięcie znamionowe ochrony VPR (LL): 2500 V
- Napięcie znamionowe ochrony VPR (LG): 1500 V
- Prąd znamionowy wyładowania impulsowego In: 20 kA
- Maksymalne napięcie ciągłe UC (L-PEN): 385 V AC
- Typ UL: Typ 1
- Maksymalny prąd udarowy na fazę: 40 kA
- Rodzaj produktu
Urządzenie ochrony przed przepięciami
- Napięcie znamionowe
277 V/AC
480 V/AC
- Specyfikacja
Dwuczęściowy moduł szyny montażowej wtykowej
IP20
- Numer katalogowy producenta
1199369
- Wymiary
(S x W x G) 53.4 x 98.7 x 65.7 mm
- Szerokość produktu
53.4 mm
- Wysokość produktu
98.7 mm
- Głębokość produktu
65.7 mm
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3566091 Urządzenie ochrony przed przepięciami Phoenix Contact 1199369 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3566091 Urządzenie ochrony przed przepięciami Phoenix Contact 1199369 1 szt.
Opis
3-kanałowy ogranicznik przepięć ze zdalnym stykiem sygnalizacyjnym, do napięcia przemiennego 277/480 V, 4-żyłowy.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
