Zdjęcie poglądowe

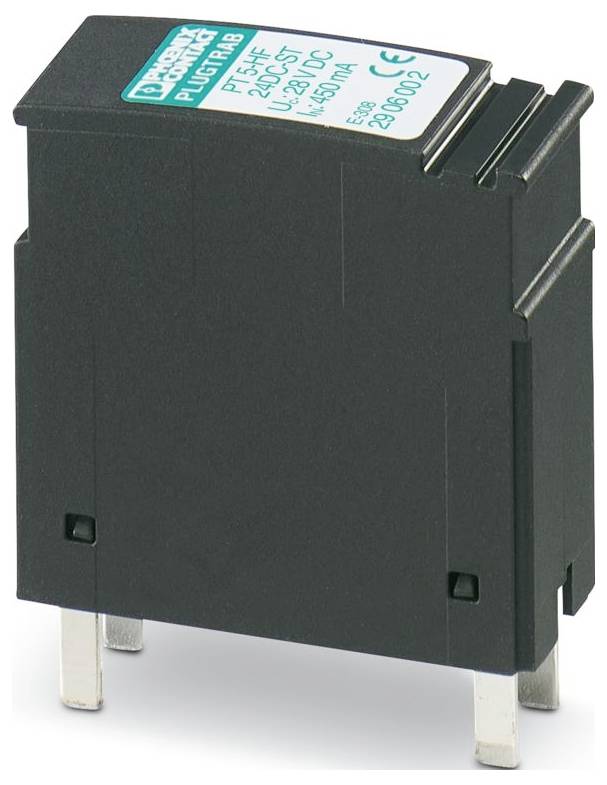

Urządzenie ochrony przed przepięciami Phoenix Contact 2906002 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Suma (699,00 zł / Sztuka)
699,00 zł
568,29 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: PLUGTRAB PT
- Klasa testu IEC: C1;C2;C3;D1
- Projekt: Wtyczka
- Ilość biegunów 5
- Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: brak
- Napięcie znamionowe UN: 24 V DC
- Typ połączenia: Połączenie śrubowe (w połączeniu z elementem bazowym)
- Gwint śrub M3
- Moment dokręcania: 0,8 Nm
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 4 mm²
- Przekrój przewodu AWG: 24 ... 12
- Szerokość: 17,7 mm
- Wysokość: 45 mm
- Głębokość: 52 mm
- Jednostka dywizji: 1 TE
- Kolor: czarny RAL 9005
- Klasa palności zgodnie z UL 94: V-0
- Materiał obudowy: PA 6.6
- Dane mechaniczne: Dane mechaniczne
- Otwarta ściana boczna: Nie
- Kierunek działania: Linia-Linia i Linia-Sygnał Uziemienie/Ekran i opcjonalnie Uziemienie Sygnału/Ekran-Uziemienie
- Maksymalne napięcie ciągłe UC: 28 V DC
- Prąd znamionowy: 450 mA (45 °C)
- Prąd roboczy IC przy UC: ≤ 5 µA
- Prąd przewodu ochronnego IPE: ≤ 5 µA (z PT 2X2-BE); ≤ 1 µA (z PT 2X2+F-BE)
- Prąd wyładowania impulsowego Iimp (10/350) µs: 2,5 kA (z PT 2X2-BE);2,5 kA (z PT 2X2+F-BE)
- Całkowity prąd rozładowania ITotal (8/20) µs: 20 kA
- Poziom ochrony Up (żyła-żyła): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 450 V (C2 - 10 kA); ≤ 50 V (C3 - 25 A)
- Poziom ochrony Up (rdzeń-ziemia): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 700 V (C1 - 1 kV / 500 A z PT 2X2+F-BE); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 900 V (C2 - 10 kV / 5 kA z PT 2X2+F-BE); ≤ 450 V (C2 - 10 kA); ≤ 1000 V (C2 - 10 kA z PT 2X2+F-BE); ≤ 50 V (C3 - 25 A); ≤ 800 V (C3 - 25 A z PT 2X2+F-BE)
- Pojemność (przewód-przewód): typ. 23 pF
- Rezystancja na ścieżkę: 2,2 Ω ±10%
- Maksymalny wymagany prąd bezpiecznika: 500 mA (T)
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -40 ° C ... 85 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Wysokość: ≤ 2000 m (n.p.m.)
- Normy/Przepisy: IEC 61643-21/A2
- Uwaga: 2012
- Sposób montażu: na elemencie bazowym
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Liczba par przewodów na moduł: 2
- Prąd rozładowania znamionowy In (8/20) µs (przewód-ziemia): 10 kA (z PT 2X2+F-BE); 10 kA (z PT 2X2-BE)
- Czas reakcji tA (przewód-ziemia): ≤ 500 ns
- Prąd wyładowania nominalnego impulsowego In (8/20) µs (przewód-przewód): 10 kA
- Czas reakcji tA (przewód-przewód): ≤ 500 ns
- Strata wtrąceniowa aE, sym.: typ. 0,3 dB (≤ 13 MHz / 100 Ω)
- Prąd impulsowy znamionowy Ian (10/1000)µs (rdzeń-rdzeń): 25 A
- Poziom ochrony Up (masa sygnału przewodu): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 150 V (C1 - 1 kV / 500 A z PT 2X2+F-BE); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 165 V (C2 - 10 kV / 5 kA z PT 2X2-BE); ≤ 450 V (C2 - 10 kA); ≤ 450 V (C2 - 10 kV / 5 kA z PT 2X2-BE); ≤ 50 V (C3 - 25 A); ≤ 50 V (C3 - 25 A z PT 2X2-BE)
- Częstotliwość odcięcia fg (3 dB), symetryczna w układzie 100 Ω: typ. 70 MHz
- Rodzaj produktu
Urządzenie ochrony przed przepięciami
- Natężenie upływu
20 kA
- Napięcie znamionowe
24 V/DC
- Specyfikacja
Złącze męskie
IP20
- Numer katalogowy producenta
2906002
- Wymiary
(S x W x G) 17.7 x 45 x 52 mm
- Szerokość produktu
17.7 mm
- Wysokość produktu
45 mm
- Głębokość produktu
52 mm
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579953 Urządzenie ochrony przed przepięciami Phoenix Contact 2906002 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579953 Urządzenie ochrony przed przepięciami Phoenix Contact 2906002 1 szt.
Opis
Złącze ochronne PT z modułem zabezpieczenia przeciążeniowego HF do 4 żył. Napięcie znamionowe: 24 V DC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
