Name: WAGO 731-136/048-000 1-przewodowa przepustowa listwa zaciskow
Brand: WAGO
SKU: 652055
Availability: BackOrder

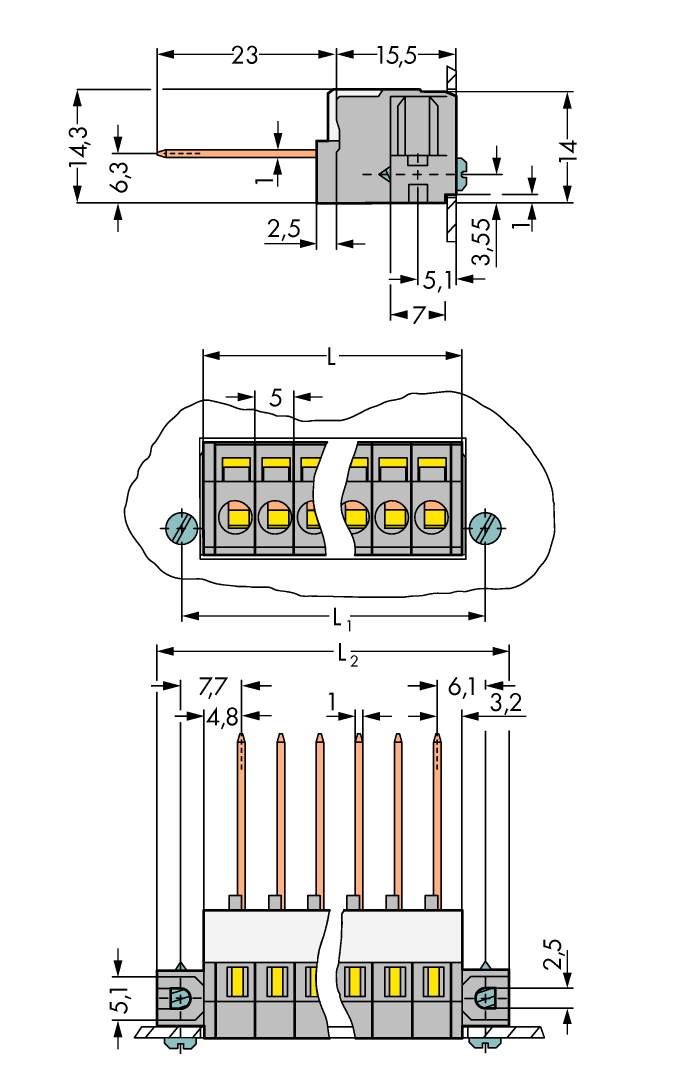

Rysunek techniczny złącza elektrycznego ze szczegółowymi wymiarami w milimetrach. Przedstawia widok z przodu i z boku.

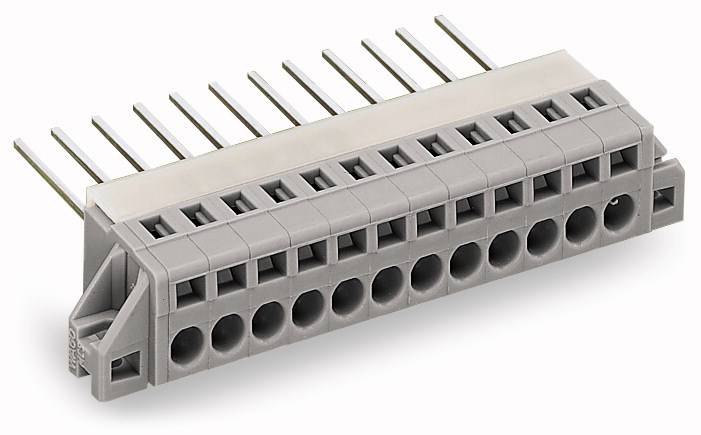

Szary złącze wielowejściowe z wystającymi szynami metalowymi, przeznaczone do połączeń elektronicznych.

1/2

Rodzaj produktu

Zacisk sprężynowy

Wymiary siatki

5 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

klema sprężynowa

Wire-Wrap

Karta katalogowa (PDF)

Dostawa w pt. 13.11

Liczba (Rozmiar opakowania 25 szt.)

Sztuki

Suma (1449,00 zł / Sztuka)

1449,00 zł

1178,05 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Z uchwytami montażowymi 6-bieg., szara

Opis 25 szt.

Dane techniczne

Model katalogowy producenta: 731-136/048-000

Rodzaj produktu: Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB: z CAGE CLAMP®

Wymiary siatki: 5 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 6

Ilość styków: 6

Seria (zaciski): 731

Minimalna długość ściągania izolacji: 8 mm

Maksymalna długość ściągania izolacji: 9 mm

Połączenie komponentów: klema sprężynowa
Wire-Wrap

Minimalny przekrój przewodu elastycznego: 0.08 mm²

Minimalny przekrój przewodu sztywnego: 0.08 mm²

Maksymalny przekrój przewodu elastycznego: 2.50 mm²

Maksymalny przekrój przewodu sztywnego: 2.50 mm²

Minimalna średnica przewodu (system AWG): 28

Kierunek podłączania: równolegle do PCB

Maksymalna średnica przewodu (system AWG): 14

Materiał styku: miedź elektrolityczna ocynkowana

Materiał obudowy: poliamid 6.6

Kolor: szary

Izolacja przewodów: tak

Waga: 10.3 g

Numer katalogowy producenta: 731-136/048-000

Produkt przemysłowy: tak

Zawartość: 25 szt.

Napięcie znamionowe: 320 V

Szerokość produktu: 45.20 mm

Wysokość produktu: 15.50 mm

Długość produktu: 14.30 mm

UKCA: nie dotyczy

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Ilość pinów w rzędzie

Połączenie komponentów

Ilość styków

Kierunek podłączania

Ilość rzędów

Wymiary siatki

WAGO 731-136/048-000 1-przewodowa przepustowa listwa zaciskow

Numer produktu652055

Dostawa w pt. 13.11

Conrad Electronic

Ten produkt

klema sprężynowa

równolegle do PCB

5 mm

Sztuki

Min.: 1

Vielfache: 1

1449,00 zł^*

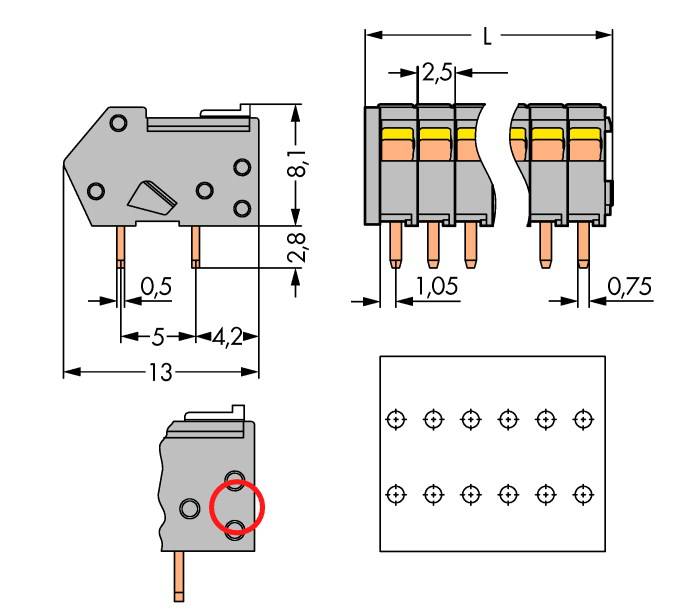

WAGO 218-108/000-006 złączka do płytek drukowanych
