Name: WAGO 805-307 złączka do płytek drukowanych
Brand: WAGO
SKU: 655361
Availability: BackOrder

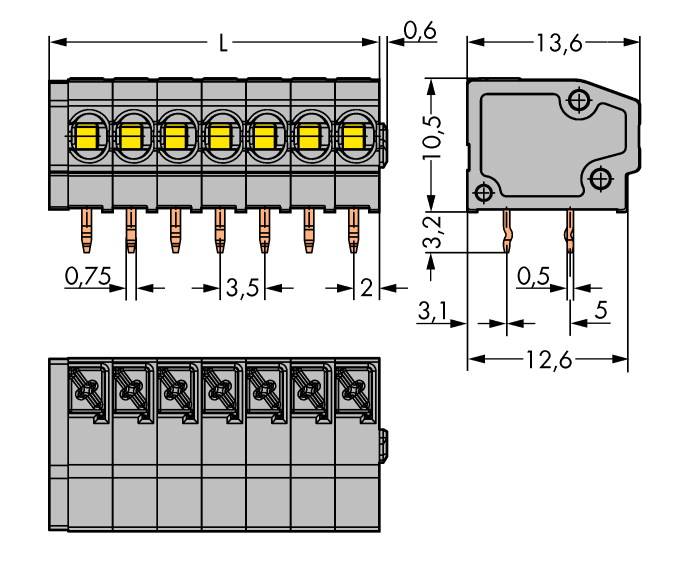

Rysunek techniczny złącza elektrycznego z wymiarowaniem.

Krzywa obciążalności prądowej przedstawia maksymalne natężenie prądu przy różnych temperaturach. Czerwona linia jako wartość odniesienia, kolorowe linie dla przewodów 2-, 4-, 6- i 12-biegunowych.

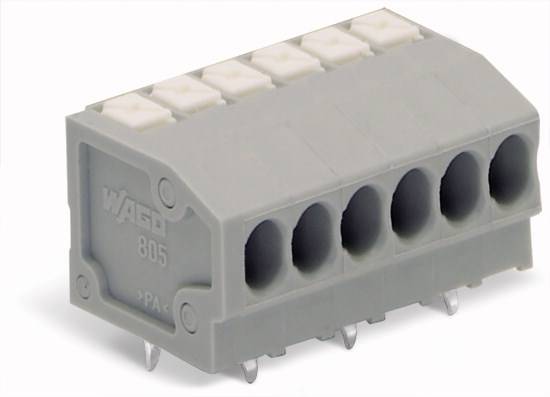

Szary elektryczny złącze z sześcioma rzędami gniazd i białymi zaciskami na górnej powierzchni.

Rysunek techniczny elementu z siatką otworów. Wyróżniony otwór w czerwonym kole, wymiary: 5 mm odstępu od góry, 3,5 mm z boku.

1/4

Rodzaj produktu

Zacisk sprężynowy

Wymiary siatki

3.50 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

klema sprężynowa

do PCB

Karta katalogowa (PDF)

Dostawa w pt. 13.11

Liczba (Rozmiar opakowania 180 szt.)

Sztuki

Suma (1539,00 zł / Sztuka)

1539,00 zł

1251,22 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przyciski 1,5 mm², szara

Opis 180 szt.

Dane techniczne

Model katalogowy producenta: 805-307

Rodzaj produktu: Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB: z CAGE CLAMP®

Wymiary siatki: 3.50 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 7

Ilość styków: 7

Seria (zaciski): 805

Minimalna długość ściągania izolacji: 9 mm

Maksymalna długość ściągania izolacji: 10 mm

Połączenie komponentów: klema sprężynowa
do PCB

Minimalny przekrój przewodu elastycznego: 0.20 mm²

Minimalny przekrój przewodu sztywnego: 0.20 mm²

Maksymalny przekrój przewodu elastycznego: 1.50 mm²

Maksymalny przekrój przewodu sztywnego: 1.50 mm²

Minimalna średnica przewodu (system AWG): 24

Kierunek podłączania: równolegle do PCB

Maksymalna średnica przewodu (system AWG): 16

Materiał styku: miedź elektrolityczna ocynkowana

Kolor: szary

Izolacja przewodów: tak

Waga: 3.377 g

Numer katalogowy producenta: 805-307

Produkt przemysłowy: tak

Zawartość: 180 szt.

Napięcie znamionowe: 320 V

Szerokość produktu: 26.00 mm

Wysokość produktu: 13.70 mm

Długość produktu: 13.60 mm

Do pobrania

Karta katalogowa

Karta katalogowa 655361 WAGO 805-307 złączka do płytek drukowanych

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 655361 WAGO 805-307 złączka do płytek drukowanych

Opis

WAGO 805-307 |

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Opis

WAGO 805-307 |

Uwagi

Produkt kierowany jest dla Przedsiębiorców
