Name: Weidmüller 1081150000 Obudowa złącza pin żeńskiego na kabel BVF 7.62HP/04/180MF4 BCF/04R SN BK BX, wire-to-board, piny:
Brand: Weidmüller
SKU: 286917
Availability: BackOrder

Czarny wtyk plastikowy z dwoma rzędami kwadratowych pinów i czerwoną blokadą, typowy dla połączeń elektronicznych.

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

złącze żeńskie proste

Ilość rzędów

Wymiary siatki

7.62 mm

Ilość pinów

Karta katalogowa (PDF)

Dostawa w czw. 28.01.2027

Liczba (Rozmiar opakowania 30 szt.)

Sztuki

Suma (34,63 zł / Sztuka)

1039,00 zł

844,72 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złączka

Opis: 30 szt.
Ilość rzędów: 1
Ilość pinów: 4

Dodatkowe informacje:

Dane techniczne

Styki: 4
Styki: 4

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: złącze żeńskie proste

Ilość rzędów: 1

System połączenia wtyków: wire-to-board

Specyfikacje klem zaciskowych: kodowane
z blokadą Push-in

Wymiary siatki: 7.62 mm

Ilość pinów w rzędzie: 4

Ilość pinów: 4

Szerokość produktu: 46.98 mm

Natężenie znamionowe: 35 A

Natężenie znamionowe - zaokrąglone: 35 A

Zawartość: 30 szt.

Maksymalna średnica przewodu (system AWG): 8

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 12.00 mm

Wymiary: (D x S x W) 24.30 x 46.98 x 44.70 mm

Połączenie komponentów: klema sprężynowa

Numer katalogowy producenta: 1081150000

Produkt przemysłowy: tak

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: ocynowany

Napięcie znamionowe: 600 V

Wysokość produktu: 44.70 mm

Długość produktu: 24.30 mm

Maksymalny przekrój: 10 mm²

Minimalny przekrój: 0.5 mm²

Zgodne z RoHS: Tak

Kierunek podłączania: prostopadle do PCB

Model katalogowy producenta: BVF 7.62HP/04/180MF4 BCF/04R SN BK BX

UKCA: nie dotyczy

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Rodzaj złącza

Szerokość produktu

Ilość rzędów

Ilość pinów

Wymiary siatki

Weidmüller 1009720000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/24/90LF 1.5SN BK BX, wire-to-board, piny: 24, 10 A, 36 szt.

Numer produktu280265

Dostawa w pt. 18.12.2026

Conrad Electronic

10 A

złącze męskie do wbudowania poziomego

70 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

1329,00 zł^*

Weidmüller 1017160000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/10/180LF 1.5SN BK BX, wire-to-board, piny: 10, 10 A, 72 szt.

Numer produktu280746

Dostawa w pt. 18.12.2026

Conrad Electronic

10 A

złącze męskie do wbudowania pionowego

50 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

1269,00 zł^*

Weidmüller 1017180000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/14/180LF 1.5SN BK BX, wire-to-board, piny: 14, 10 A, 54 szt.

Numer produktu280749

Dostawa w pt. 18.12.2026

Conrad Electronic

10 A

złącze męskie do wbudowania pionowego

70 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

1239,00 zł^*

Weidmüller 1017220000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/28/180LF 1.5SN BK BX, wire-to-board, piny: 28, 10 A, 30 szt.

Numer produktu280752

Dostawa w pt. 18.12.2026

Conrad Electronic

10 A

złącze męskie do wbudowania pionowego

65 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

1269,00 zł^*

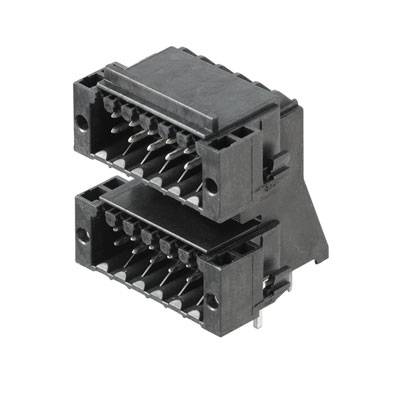

Weidmüller 1028440000 Obudowa złącza pin męskiego na PCB S2LD-THR 3.50/32/90LF 3.2SN BK BX, wire-to-board, piny: 16, 7 A, 20 szt.

Numer produktu281166

Dostawa w pt. 18.12.2026

Conrad Electronic

7 A

złącze męskie do wbudowania poziomego

35.10 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

1289,00 zł^*

Weidmüller 1028450000 Obudowa złącza pin męskiego na PCB S2LD-THR 3.50/36/90LF 3.2SN BK BX, wire-to-board, piny: 18, 7 A, 20 szt.

Numer produktu281167

Dostawa w pt. 18.12.2026

Conrad Electronic

7 A

złącze męskie do wbudowania poziomego

38.60 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

1419,00 zł^*

Weidmüller 1045010000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/06/90G 1.5SN BK RL, wire-to-board, piny: 6, 10 A, 235 szt.

Numer produktu282430

Dostawa w czw. 10.12

Conrad Electronic

10 A

złącze męskie do wbudowania pionowego

335 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

2509,00 zł^*

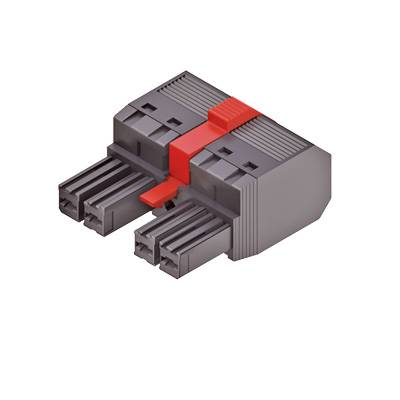

Weidmüller 1060570000 Obudowa złącza pin żeńskiego na kabel BVF 7.62HP/03/180MF2 SN BK BX, wire-to-board, piny: 3, 36 A, 50 szt.

Numer produktu282989

Dostawa w śr. 28.10

2 zestaw/yConrad Electronic

36 A

złącze żeńskie proste

44.70 mm

7.62 mm

Sztuki

Min.: 1

Vielfache: 1

899,00 zł^*

Weidmüller 1060600000 Obudowa złącza pin żeńskiego na kabel BVF 7.62HP/05/180MF3 SN BK BX, wire-to-board, piny: 5, 36 A, 30 szt.

Numer produktu282992

Dostawa w pon. 11.01.2027

Conrad Electronic

36 A

złącze żeńskie proste

46.60 mm

7.62 mm

Sztuki

Min.: 1

Vielfache: 1

859,00 zł^*

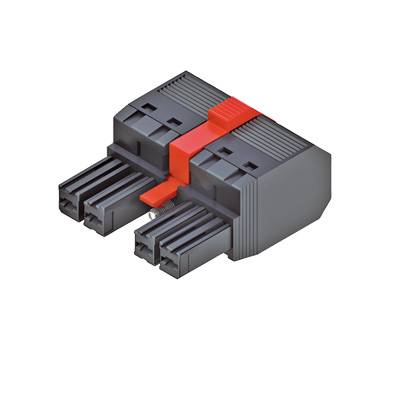

Weidmüller 1060670000 Obudowa złącza pin żeńskiego na kabel BVF 7.62HP/04/180MSF SN BK BX, wire-to-board, piny: 4, 36 A, 40 szt.

Numer produktu282998

Dostawa w śr. 28.10

2 zestaw/yConrad Electronic

36 A

złącze żeńskie proste

44.70 mm

7.62 mm

Sztuki

Min.: 1

Vielfache: 1

949,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 286917 Weidmüller 1081150000 Obudowa złącza pin żeńskiego na kabel BVF 7.62HP/04/180MF4 BCF/04R SN BK BX, wire-to-board, piny:

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 286917 Weidmüller 1081150000 Obudowa złącza pin żeńskiego na kabel BVF 7.62HP/04/180MF4 BCF/04R SN BK BX, wire-to-board, piny:

Opis

Weidmüller 1081150000 |Kombinowane 90°złącze żeńskie w technologii przyłączeniowej PUSH IN łącznie z samozatrzaskowym kołnierzem środkowym, opcjonalnie z wtykowym przyłączem ekranożym w rastrze 7.62. umożliwia jednoczesne podłączanie energii, sygnałów i (opcjonalnie) Ekranowania EMV. Idealne do podłączania serwonapędów i napędów asynchronicznych. Spełnia wymagania IEC 61800-5-1 i dla styków energetycznych UL 1059 ClassC 600 V. Samozatrzaskowy kołnierz środkowy z automatycznym ryglowaniem redukuje zapotrzebowanie na miejsce w porównaniu z dotychczasowymi rozwiązaniami o jedną szerokość rastru. Wtykowe przyłącze ekranu styka się dużą powierzchnią z obudową urządzenia i nie musi być dodatkowo przykręcane. Na zamówienie opcjonalnie: bez przyłącza ekranowego, bez mocowania kołnierzowego lub z kołnierzem środkowym z dodatkowym mocowaniem śrubowym. 0,2 - 10,0mm² (IEC) / 24 - 12 AWG (UL) 1000 V (IEC) / 600 V (UL) 38 A (IEC) / 35 A (UL)
