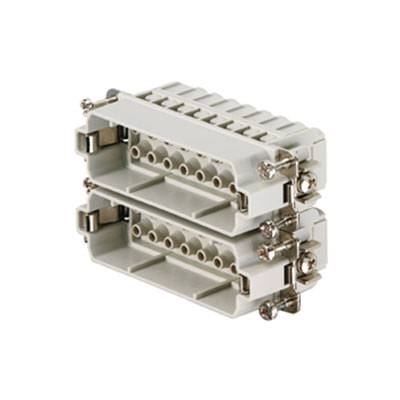

Weidmüller HDC HA 16 MC 17 - 32 1875620000 Wstawka pinowa męska 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wstawka pinowa męska
Połączenie komponentów
zaciskane
Seria wtyków RockStar
RockStar® HDC HA
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
16 + PE
Karta katalogowa (PDF)
5 Sztuki
Pokaż produkty alternatywne
Liczba
Suma (82,49 zł / Sztuka)
82,49 zł
67,07 zł
bez VAT (klient biznesowy)
Cena brutto
Dostępnych jest tylko 5 sztuka
14-dniowe prawo do zwrotu w cenie
Cechy produktu
wkład HDC, złącze męskie, 250 V, 16 A, Liczba biegunów: 16, Przyłącze zagniatane, Wielkość konstrukcyjna: 5
- HDC HA 16 MC 17 - 32
Dane techniczne
- Waga netto: 39 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 23 mm
- wysokość: 29 mm
- głębokość: 73 mm
- długość podstawy: 73 mm
- wielkość: 5
- seria:
- Napięcie znamionowe (DIN EN 61984): 250 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 4 kV
- prąd znamionowy (DIN EN 61984): 16 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniona włóknem szklanym (UL i kolejowe-wykwalifikowany)
- grupa izolacji: IIIa
- - cykle połączeń AG: ≥ 500
- cykli połączeń au: ≥ 500
- PE rodzaj połączenia: Śrubowe
- przekrój przewodu AWG (PE), maks.: AWG 14
- przekrój przewodu AWG (PE), min.: AWG 20
- długość ściągania izolacji: 8 mm
- przyłącze PE:
- Moment dokręcenia 10 mm maks. Do przyłącza PE:
- Moment dokręcania min. 1,5 Nm Przyłącze PE:
- Śruba mocująca 1,2 Nm: M 4
- wymiar ostrza krzyżakowe: Rozmiar
- ostrza PH1, rowek (przyłącze PE): SD 0,8 x 4,0
- wysokość wtyczki: 29 mm
- Rodzaj produktu
Wstawka pinowa męska
- Seria wtyków RockStar
RockStar® HDC HA
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
zaciskane
- Łączna ilość styków
16 + PE
- Maksymalne pole przekroju przewodnika
4 mm²
- Ilość styków
16
- Minimalne pole przekroju przewodnika
0.5 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
23
29 mm
73 mm
250 V
16
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 204485 Weidmüller HDC HA 16 MC 17 - 32 1875620000 Wstawka pinowa męska 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 204485 Weidmüller HDC HA 16 MC 17 - 32 1875620000 Wstawka pinowa męska 1 szt.
Opis
Weidmüller 1875620000 |Mała i wąska seria HA znajduje zastosowanie na ograniczonej przestrzeni. Płaszczyzna przyłączania przewodów jest rozplanowana jako terminal do zagniatania. Od dziesięcioleci stosuje się cenioną przyłączeniową technikę zagniatania. Terminale do zagniatania nie należą do zakresu dostawy wkładek. Liczba biegunów: 32 prąd pomiarowy: 16 A napięcie pomiarowe: 250 V napięcie znamionowe według UL/CSA: 600 V AC/DC Złącze zagniatane
