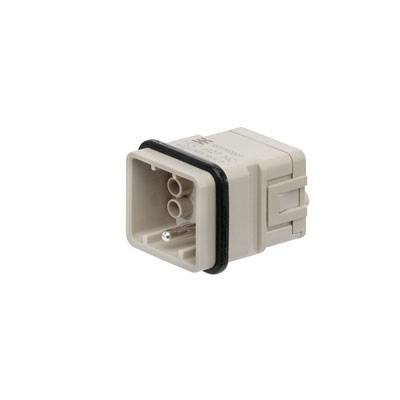

Weidmüller HDC HQ 7 MC 1003190000 Wstawka pinowa męska 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wstawka pinowa męska
Połączenie komponentów
zaciskane
Seria wtyków RockStar
RockStar® HDC HQ
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
7 + PE
Karta katalogowa (PDF)
5 Sztuki
Pokaż produkty alternatywne
Liczba
Suma (75,49 zł / Sztuka)
75,49 zł
61,37 zł
bez VAT (klient biznesowy)
Cena brutto
Dostępnych jest tylko 5 sztuka
14-dniowe prawo do zwrotu w cenie
Cechy produktu
wkład HDC, złącze męskie, 400 V, 10 A, Liczba biegunów: 7, Przyłącze zagniatane, Wielkość konstrukcyjna: 1
- HDC HQ 7 MC
Dane techniczne
- Waga netto: 15,4 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 21 mm
- wysokość: 39,5 mm
- głębokość: 21 mm
- długość podstawy: 21 mm
- wielkość: 1
- seria:
- Napięcie znamionowe HQ (DIN EN 61984): 400 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 6 kV
- prąd znamionowy (DIN EN 61984): 10 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 4mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i kolejowe-wykwalifikowany)
- grupa izolacji: IIIa
- - cykle połączeń AG: ≥ 500
- cykli połączeń au: ≥ 500
- PE rodzaj połączenia: Śrubowe
- przekrój przewodu AWG (PE), maks.: AWG 14
- przekrój przewodu AWG (PE), min.: AWG 26
- długość ściągania izolacji: 8 mm
- przyłącze PE:
- Moment dokręcenia 5 mm maks. Do przyłącza PE:
- Moment dokręcania min. 0,55 Nm Przyłącze PE:
- Śruba mocująca 0,5 Nm: M 3
- wymiar ostrza, szczelina (PE): Złącze SD 0,6 x 3,5
- wysokość wtyczki: 39,5 mm
- Rodzaj produktu
Wstawka pinowa męska
- Seria wtyków RockStar
RockStar® HDC HQ
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
zaciskane
- Łączna ilość styków
7 + PE
- Maksymalne pole przekroju przewodnika
2.5 mm²
- Ilość styków
7
- Minimalne pole przekroju przewodnika
0.14 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 195484 Weidmüller HDC HQ 7 MC 1003190000 Wstawka pinowa męska 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 195484 Weidmüller HDC HQ 7 MC 1003190000 Wstawka pinowa męska 1 szt.
Opis
Weidmüller 1003190000 |Seria HQ - doskonałe charakterystyki w kompaktowej konstrukcji. Parametry elektryczne mówią same za siebie. Można tu również zastosować standardowe styki zaciskane HE. Poziom przyłączania przewodów jest zaprojektowany jako terminal do zagniatania. Cenione połączenie zaciskane stosowano przez dziesięciolecia jako sprawdzony standard. Styki zaciskane nie są dostarczane wraz z wkładkami. Liczba biegunów: 7 (+PE) prąd znamionowy: 10 A napięcie znamionowe: 400 V napięcie nominalne wg UL/CSA: 600 V AC/DC Złącze zaciskane
