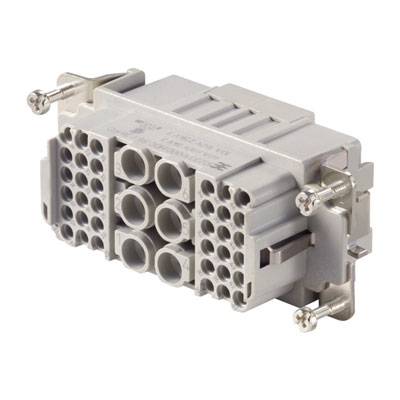

Weidmüller HDC S6/36 FC 1023310000 Wkładka złącza żeńskiego 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wkładka złącza żeńskiego
Połączenie komponentów
zaciskane
Seria wtyków RockStar
RockStar® HDC
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
6 + 36 + PE
Karta katalogowa (PDF)
5 Sztuki
Liczba
Suma (87,49 zł / Sztuka)
87,49 zł
71,13 zł
bez VAT (klient biznesowy)
Cena brutto
Dostępnych jest tylko 5 sztuka
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Wkład HDC, złącze żeńskie, 690 V, 40 A
- HDC S6/36 FC
Dane techniczne
- Waga netto: 69 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zabrudzenia: 3
- szerokość: 34 mm
- wysokość: 40,6 mm
- głębokość: 84,5 mm
- wysokość gniazdo: 40,6 mm
- długość podstawy: 84,5 mm
- wielkość: 6
- seria: Napięcie
- znamionowe (DIN EN 61984): 690 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 8 kV
- prąd znamionowy (DIN EN 61984): 40 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniona włóknem szklanym (UL i kolejowe-wykwalifikowany)
- grupa izolacji: IIIa
- - cykle połączeń AG: ≥ 500
- cykli połączeń au: ≥ 500
- PE rodzaj połączenia: Śrubowe
- przekrój przewodu AWG (PE), maks.: AWG 10
- przekrój przewodu AWG (PE), min.: AWG 20
- długość ściągania izolacji: 9 mm
- przyłącze PE:
- Moment dokręcenia 13 mm maks. Do przyłącza PE:
- Moment dokręcania min. 2,5 Nm Przyłącze PE:
- Śruba mocująca 2 Nm: M 5
- rozmiar ostrza do wkrętów z rowkiem krzyżowym: Rozmiar PH2
- , rozmiar ostrza płaskie (przyłącze PE): SD 1,2 x 6,5
- liczba styków zasilania: 6
- Rodzaj produktu
Wkładka złącza żeńskiego
- Seria wtyków RockStar
RockStar® HDC
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
zaciskane
- Łączna ilość styków
6 + 36 + PE
- Maksymalne pole przekroju przewodnika
6 mm²
- Ilość styków
6
36
- Minimalne pole przekroju przewodnika
1.5 mm²
- Maksymalne pole przekroju przewodu zasilającego
6 mm²
- Minimalne pole przekroju przewodu zasilającego
1.5 mm²
- Maksymalne pole przekroju przewodu kontrolującego
2.5 mm²
- Minimalne pole przekroju przewodu kontrolującego
0.5 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 195797 Weidmüller HDC S6/36 FC 1023310000 Wkładka złącza żeńskiego 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 195797 Weidmüller HDC S6/36 FC 1023310000 Wkładka złącza żeńskiego 1 szt.
Opis
Weidmüller 1023310000 |Seria MixMate charakteryzuje się tym, że w jednym złączu wtykowym jest możliwe jednoczesne przenoszenie dużych prądów i napięć pomiarowych, jak również sygnałów. Płaszczyzna przyłączania przewodów jest rozplanowana jako terminal do zagniatania. Od dziesięcioleci stosuje się cenioną przyłączeniową technikę zagniatania. Terminale do zagniatania nie należą do zakresu dostawy wkładek. Przyłącze zagniatane.
