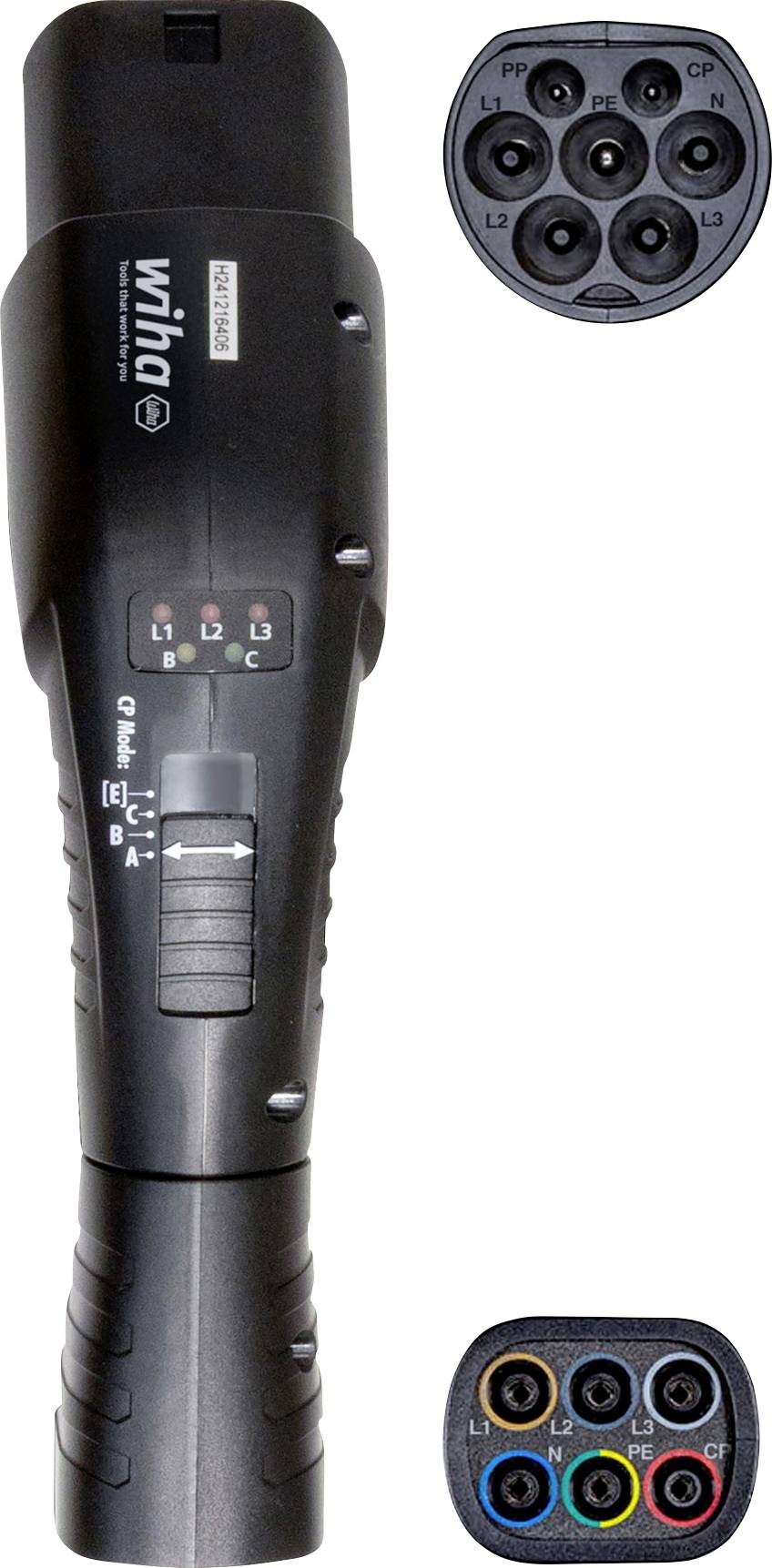

Wiha 47210 Typ-2 Adapter pomiarowy 1 szt.
EAN:
Numer producenta
Numer produktu
Cechy produktu
N/A
- Proste i szybkie testowanie funkcjonalne wallboxów ze złączem typu 2
- Intuicyjna obsługa za pomocą suwaka do wyboru trybu CP
- Umożliwia symulację usterek elektrycznych w celu kompleksowej diagnostyki skrzynki ściennej zgodnie z normami VDE.
- Dzięki zintegrowanym wskaźnikom stanu LED adapter pomiarowy można stosować bez testera instalacji.
Dane techniczne
- Symulacja PP otwarta, 13A, 20A, 32A, 63A
- Połączenia: gniazda bezpieczeństwa 4 mm (L1, L2, L3, N, PE) i gniazdo ochronne do testowania obciążenia
- Wskaźnik fazy: sygnalizacja LED dla wszystkich trzech faz
- Rodzaj produktu
Adapter pomiarowy
- Specyfikacja
Adapter pomiarowy do testowania stacji ładowania pojazdów elektrycznych (EVSE) Typ 2
- Waga
850 g
- Kategoria pomiarowa
CAT III 300 V
- Szerokość produktu
110 mm
- Wysokość produktu
190 mm
- Długość produktu
250 mm
- Głębokość produktu
45 mm
- Model katalogowy producenta
Typ-2
fabryczna (bez certyfikatu)
- UKCA
tak
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3639966 Wiha 47210 Typ-2 Adapter pomiarowy 1 szt.
Opis
Niezawodna praca wallboxa jest kluczowa zarówno przy pierwszym podłączeniu do sieci, jak i podczas okresowych kontroli, aby uniknąć późniejszych kosztów i zagrożeń dla bezpieczeństwa. Adapter pomiarowy Wiha Wallbox w połączeniu z testerem instalacji umożliwia szybkie, bezpieczne i zgodne z normami testowanie gniazdek ściennych bezpośrednio za pomocą złącza typu 2 stacji – bez czasochłonnego przełączania.
Suwak umożliwia symulację rzeczywistych stanów pojazdu Control Pilot: od A - „Pojazd niepodłączony” poprzez B - „Pojazd podłączony, niegotowy do ładowania” do C - „Pojazd elektryczny podłączony, gotowy do ładowania, wentylacja nie jest wymagana”. Dodatkowo uwzględniono symulację błędu CP „E”, dzięki czemu możliwe jest przeprowadzenie kompleksowej diagnostyki skrzynki ściennej zgodnie ze specyfikacjami VDE. Zintegrowany wyświetlacz LED zapewnia czytelne informacje o gotowości i fazie ładowania w każdej chwili, nawet bez konieczności korzystania z testera instalacyjnego w celu szybkiego sprawdzenia. W połączeniu z testerem instalacji Wiha można wykonywać typowe pomiary, takie jak napięcie, częstotliwość, kolejność faz, różne testy wyłączników RCD (również dla wyłączników RCD EV z prądem zwarciowym stałym 6 mA), rezystancję izolacji, pomiary małych rezystancji, impedancję linii i pętli.
Opis tego produktu został przetłumaczony automatycznie.
Suwak umożliwia symulację rzeczywistych stanów pojazdu Control Pilot: od A - „Pojazd niepodłączony” poprzez B - „Pojazd podłączony, niegotowy do ładowania” do C - „Pojazd elektryczny podłączony, gotowy do ładowania, wentylacja nie jest wymagana”. Dodatkowo uwzględniono symulację błędu CP „E”, dzięki czemu możliwe jest przeprowadzenie kompleksowej diagnostyki skrzynki ściennej zgodnie ze specyfikacjami VDE. Zintegrowany wyświetlacz LED zapewnia czytelne informacje o gotowości i fazie ładowania w każdej chwili, nawet bez konieczności korzystania z testera instalacyjnego w celu szybkiego sprawdzenia. W połączeniu z testerem instalacji Wiha można wykonywać typowe pomiary, takie jak napięcie, częstotliwość, kolejność faz, różne testy wyłączników RCD (również dla wyłączników RCD EV z prądem zwarciowym stałym 6 mA), rezystancję izolacji, pomiary małych rezystancji, impedancję linii i pętli.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Zastosowanie: Do testowania funkcjonalności i bezpieczeństwa stacji ładowania (wallboxów) w obszarze elektromobilności.
- Stosować z testerem instalacji Wiha.
- Badania bezpieczeństwa i funkcjonalności zgodnie z normami DIN VDE 0100-600 (IEC 60364-6) i DIN VDE 0105-100 (EN 50110) dla skrzynek ściennych zgodnie z normą DIN VDE 0122-1 (IEC 61851-1).
