Zestaw testera instalacji Benning 10236769
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Dane techniczne
- Tester instalacji IT 200 (044106)
- Waga: 1.6 kg
- Test niskiej rezystancji: 0,01 Ω - 2000 Ω
- Rezystancja izolacji (50/100/250/500/1000V): 10kΩ - 1000MΩ
- Impedancja linii: 0,01 Ω - 10 kΩ
- Spadek napięcia: 0,1% - 100%
- Impedancja pętli: 0,01 Ω - 10 kΩ
- Prąd zwarciowy: 0,01 A – 200 kA
- Ciągłość: 7mA
- Napięcie: 1 V - 550 V
- Typ wyświetlacza: cyfrowy
- Zakres pomiarowy (VDE): impedancja linii, impedancja pętli, rezystancja izolacji, napięcie, częstotliwość, prąd
- Kategoria pomiarowa: CAT III 600 V, CAT IV 300 V
- Wymiary produktu, szerokość: 111 mm
- Wymiary produktu, wysokość: 165 mm
- Wymiary produktu, długość: 52 mm
- Interfejsy: USB, RS232
- Cechy szczególne urządzenia testującego VDE: z kolorowym ekranem dotykowym, testem RCD/FI

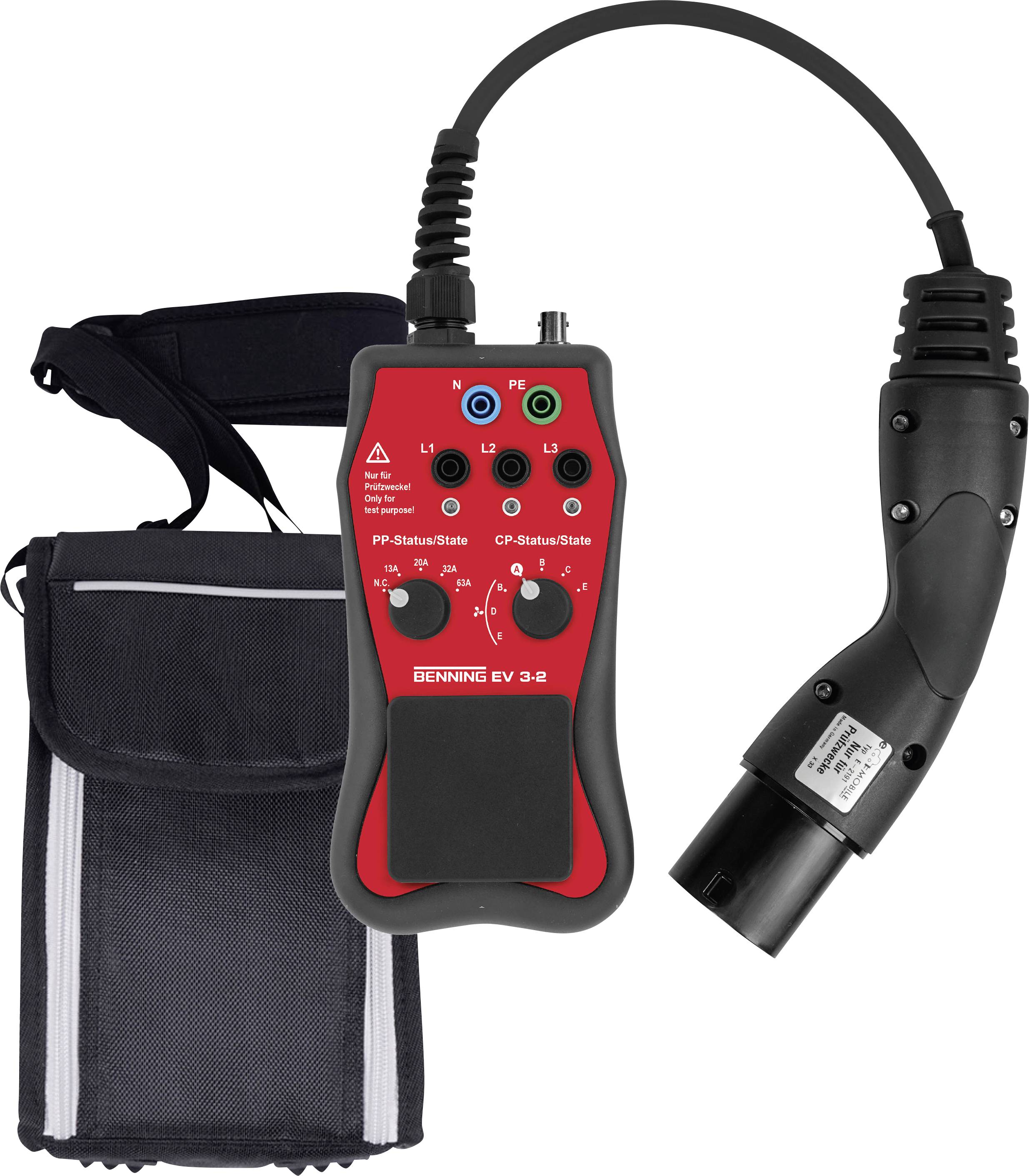

- Adapter pomiarowy (044169)
- Waga: 0.82 kg
- Kategoria pomiarowa: CAT II 300 V
- Wymiary produktu, szerokość: 100 mm
- Wymiary produktu, wysokość: 70 mm
- Wymiary produktu, długość: 200 mm
- Maksymalna wysokość barometryczna: 3000 m
- Temperatura pracy: 0 do +40°C
- Temperatura otoczenia: -10 do +70°C
- Długość linii testowej: 0,3 m
- Napięcie wejściowe: 1-fazowe: do 250 V 3-fazowe: do 430 V
- Częstotliwość: 50/60 Hz
- Maksymalny prąd testowy: praca okresowa 40A (10ms).
- Klasa ochronności: II (podwójna izolacja)
- Stopień zanieczyszczenia: 2
- Stopień ochrony: IP 40
- Gniazdo BNC
- Rezystancja obudowy BNC do PE: 100 kΩ
- Rezystancja styku BNC do CP: 100 kΩ
- Błąd amplitudy -2%
- Rodzaj produktu
Zestaw testera instalacji
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT IV 300 V
- Interfejs
USB
- Wymiary
(D x S x W) 52 x 111 x 165 mm
- Waga
1.6 kg
- Zakres pomiarowe VDE
impedancja linii
- Wyświetlacz
cyfrowy
- Dokładność
-2 %
- Szerokość produktu
111 mm
- Wysokość produktu
165 mm
- Długość produktu
52 mm
- Procedura testowa
automatyczna
- Zasilanie
akumulatorowe
- Pamięć
tak
- Model katalogowy producenta
10236769
- Specyfikacja testera VDE
z kolorowym wyświetlaczem dotykowym
Do pobrania
Karta katalogowa
Karta katalogowa 2987782 Zestaw testera instalacji Benning 10236769
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2987782 Zestaw testera instalacji Benning 10236769
Informacje
Raport z testu 2987782 Zestaw testera instalacji Benning 10236769
Karta charakterystyki substancji niebezpiecznej
Karta charakterystyki substancji niebezpiecznej 2987782 Zestaw testera instalacji Benning 10236769
Opis

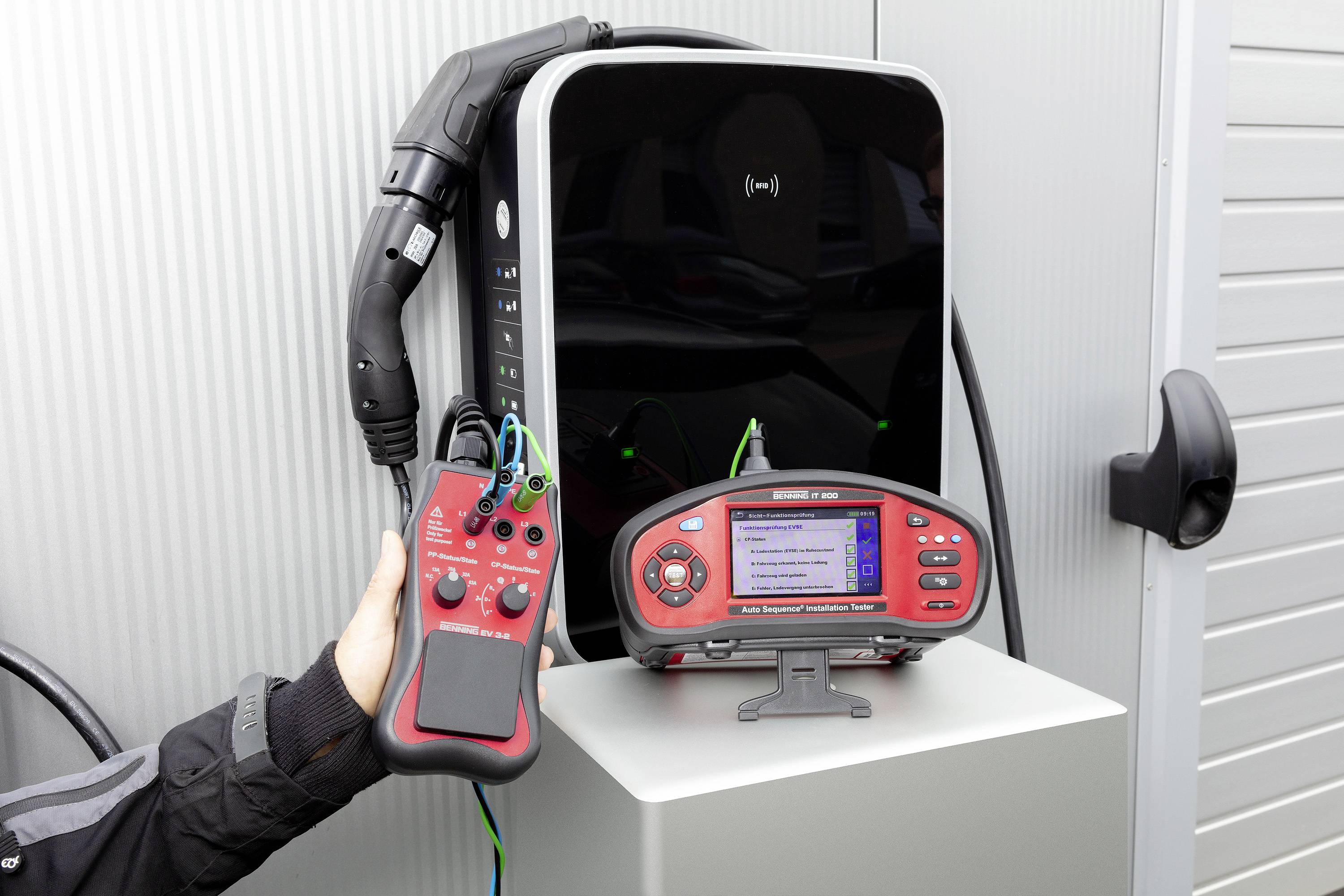

ZESTAW BENNING do testowania systemów stacjonarnych i puszek ściennych jest idealny dla współczesnego elektryka. Połączenie umożliwia zgodne z normami testowanie systemów elektrycznych i stacji ładowania pojazdów elektrycznych (wallboxów). Przechowywane w praktycznym pudełku L-Boxx®, Twoje urządzenia są bezpiecznie zapakowane.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Tester instalacji IT 200 (044106)
- Obsługa za pomocą kolorowego wyświetlacza dotykowego o przekątnej 4,3 cala i przycisków
- Indywidualne testy i zaprogramowane pomiary Auto-Sequence®
- Automatyczne testy za naciśnięciem przycisku (Z Auto, RCD Auto, Auto-TN, -TN rcd, -TT, -IT)
- Menedżer zamówień do zarządzania zleceniami testowymi, tworzenie złożonych struktur systemowych wraz z planowanymi pomiarami
- Duża pamięć wartości pomiarowych na karcie SD o pojemności 8 GB
- Wtyczka testowa Commander do gniazda ze stykiem ochronnym z wyświetlaczem dobry/zły
- Złącze do skanera kodów kreskowych w celu identyfikacji punktu pomiarowego
- Monitor napięcia online do monitorowania połączeń testowych
- Bezpłatne aktualizacje oprogramowania sprzętowego
- wydajny akumulator litowo-jonowy o pojemności 4400 mAh
- Funkcja ładowania akumulatorów zintegrowana z urządzeniem
- Oprogramowanie protokołowe BENNING PC-Win IT 130-200
- Tworzenie i przesyłanie rozbudowanych struktur systemowych do BENNING IT 200 w celu wydajnego testowania wstępnego i powtórnego
- Pobieranie i rejestrowanie pomiarów dla systemów elektrycznych i stacji ładowania elektrycznego (wallboxów)
- obsługuje import danych i istniejące funkcje BENNING IT 130
- Funkcja eksportu danych testowych
- Możliwość wielu instalacji bez dodatkowych kosztów
- bezpłatne aktualizacje oprogramowania
- Napięcie kontaktowe
- Napięcie PRAWDZIWE RMS
- Rezystor PE pod napięciem sieciowym (metoda 3-przewodowa)
- Testowanie wyłączników automatycznych RCD standardowych i opóźnionych (S) (typ AC, A, F, B, B+, EV RCD/ EV RCM (RDC-DD), MI RCD i PRCD), test AUTO, czas zadziałania, prąd zadziałania (narastanie)

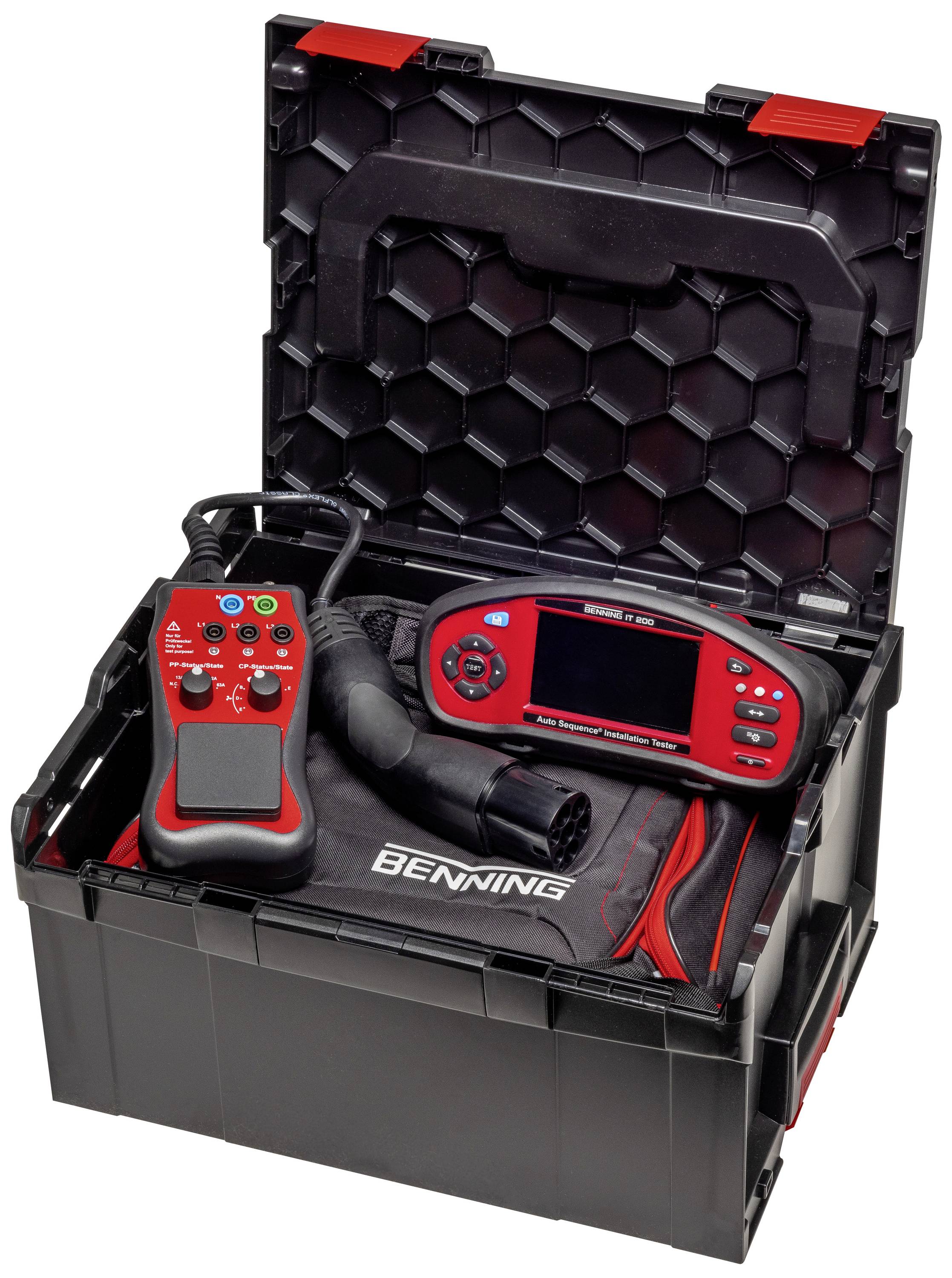

Zakres dostawy
- Oprogramowanie protokołu BENNING PV-Win IT 130-200 poprzez łącze do pobrania i certyfikat kalibracji
- Tester instalacji BENNING IT 200 (044106)

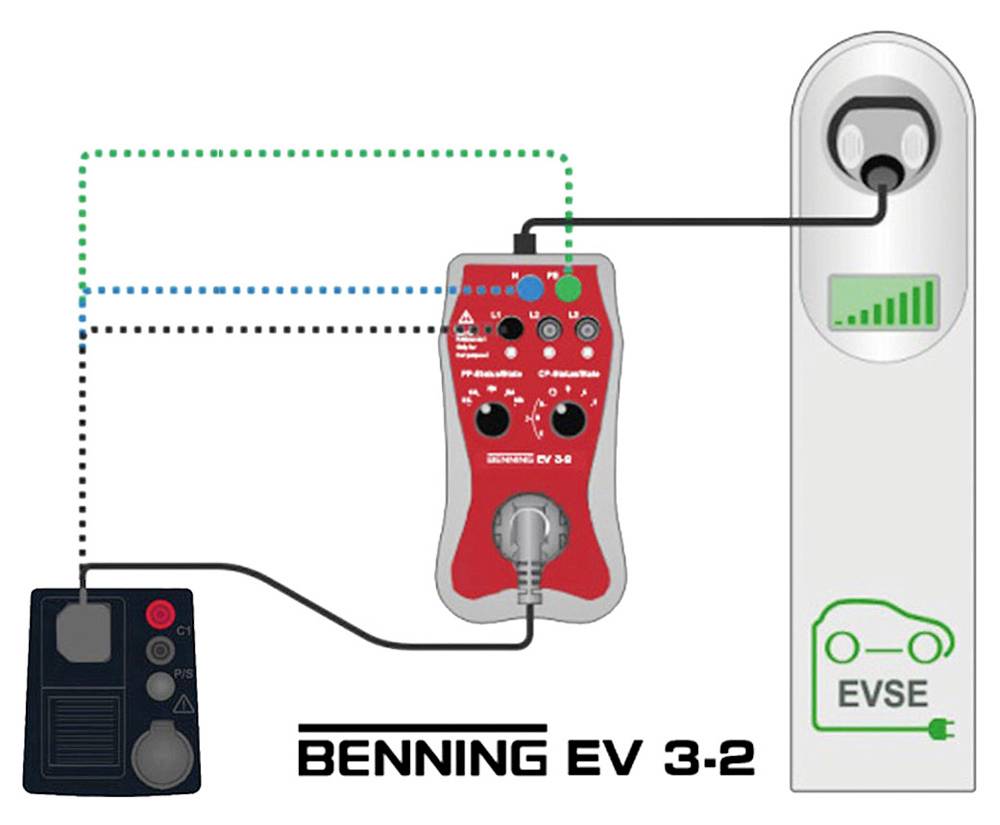

- Adapter testowy BENNING EV 3-2 (044169)
- BENNING L-Boxx® 238 (10236016)
Uwagi
Testowanie według:
DIN VDE 0100-600
DIN VDE 0105-100
DIN EN 61851-1 / VDE 0122-1
