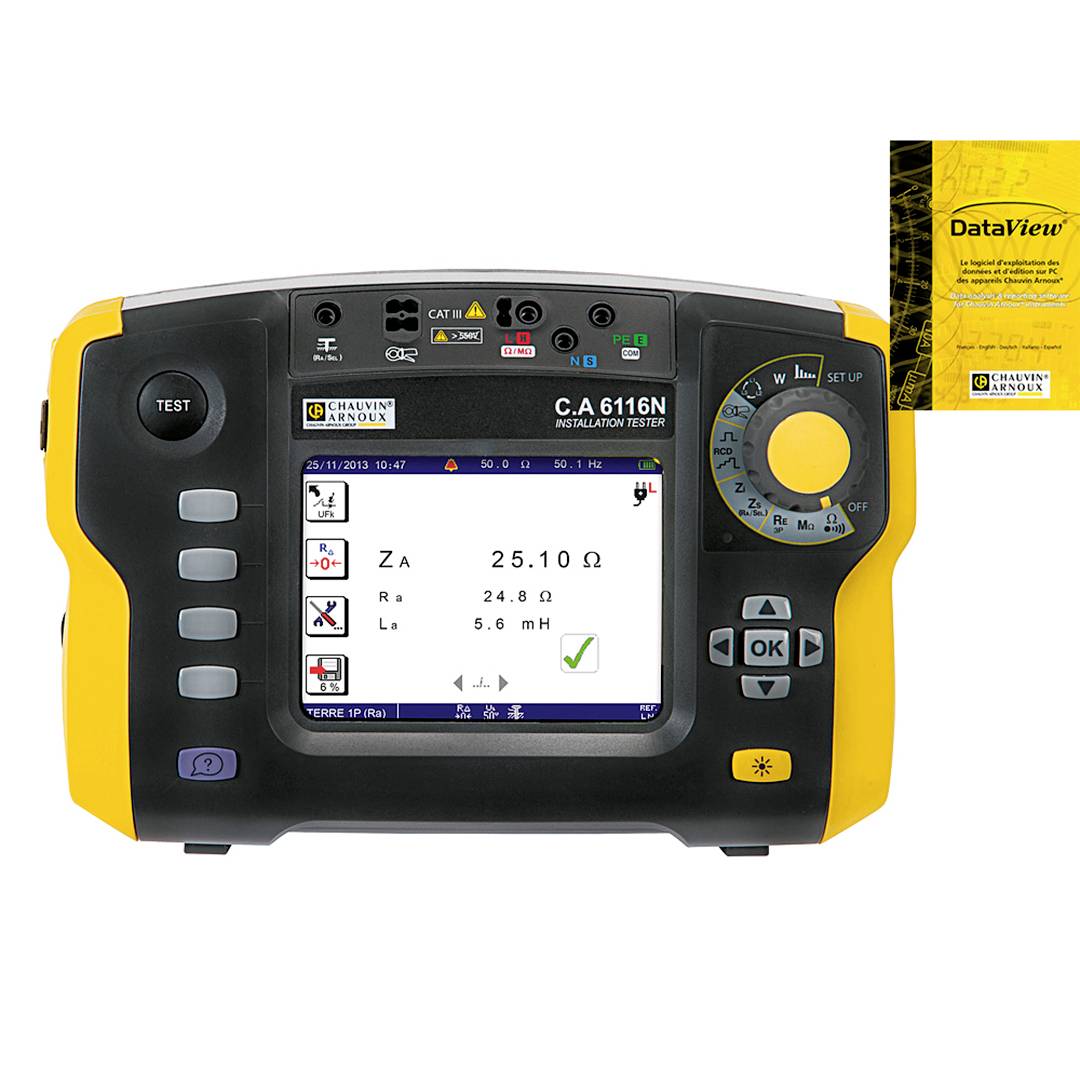

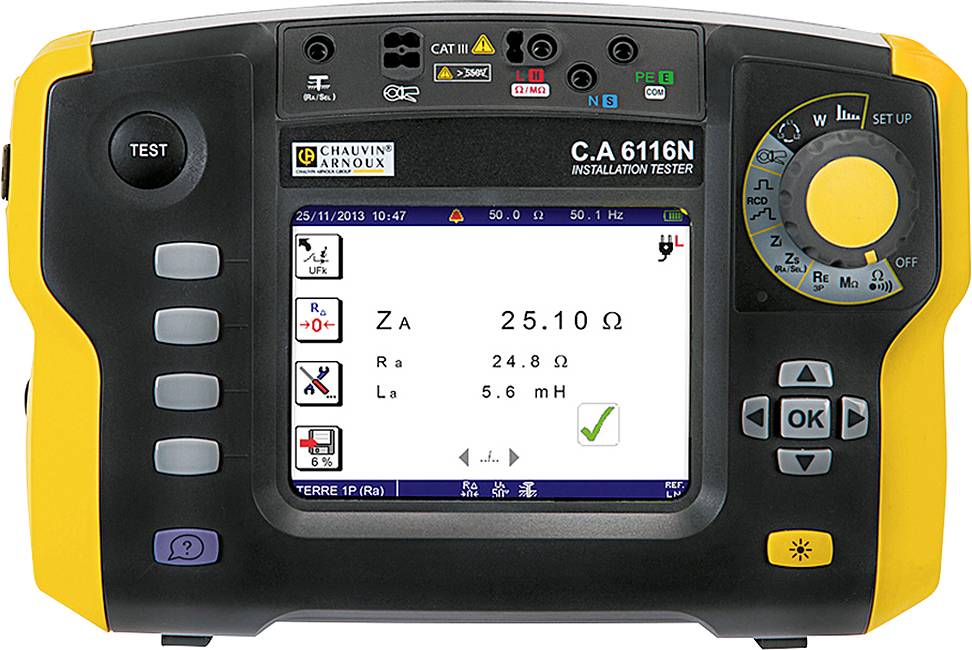

Zestaw testera instalacji Chauvin Arnoux C.A 6116N + Software Dataview
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Cechy produktu
Zestaw testera instalacji
- 17 funkcji
- 600 V CAT III
- Zgodny z międzynarodowymi normami: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
- Działa we wszystkich układach sieciowych: TN, TT i IT
- Test RCD/FI typu AC, a, B.
- Zintegrowana tabela bezpiecznika
- Akumulator litowo-jonowy
Dane techniczne
- Test ciągłości / POMIAR REZYSTANCJI: Znamionowy / zakres pomiarowy / rozdzielczość:> 200 ma / 39,99 Ω / 0,01 Ω / ± (1,5% wskazania + 2 cyfry)
- 12 ma / 39,99 Ω i 399,9 Ω / 0,01 i 0,1 Ω /± (1,5% + 5 cyfr) z sygnałem akustycznym
- Zakres pomiarowy / rozdzielczość / dokładność: 4 kΩ / 1 Ω / ± (1,5% wskaźnika + 5 cyfr)
- 40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5% wskaźnika + 2 cyfry)
- Pomiar rezystancji izolacji: Napięcie znamionowe Utest: 50 /100 / 250 / 500 / 1000 V DC
- Zakres pomiarowy / rozdzielczość / dokładność: Od 0,01 MΩ do 2 GΩ / 10 kΩ do 1 MΩ / ± (5% wyświetlacza + 3 cyfr)
- Prąd zwarciowy: ≤ 3 ma

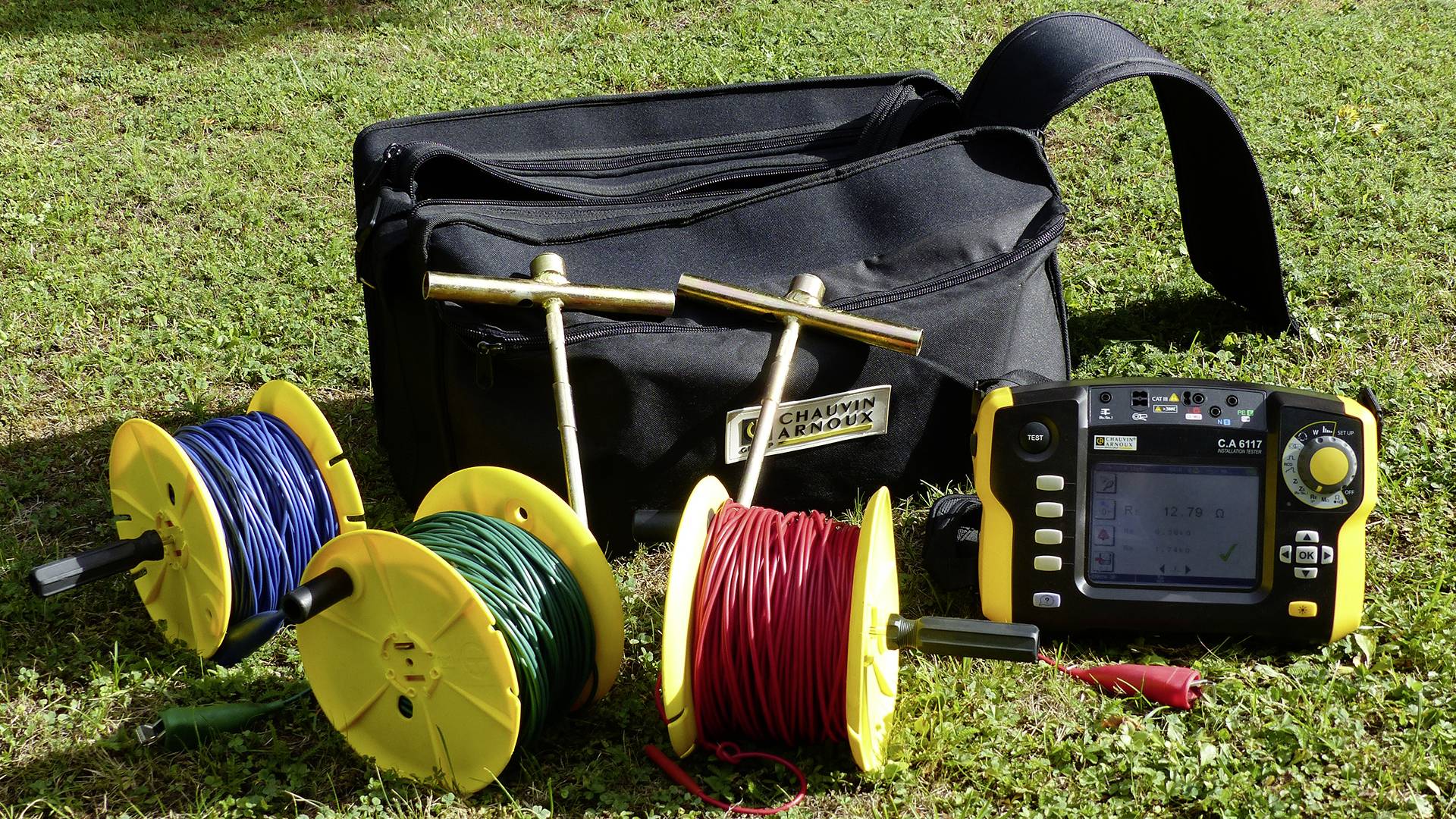

- Pomiar uziemienia: DREIPOLIGGE POMIAR UZIEMIENIA: 0,50 Ω do 40 Ω / 0,01 Ω / ± (2% wyświetlacza + 10 cyfr)
- 40 Ω do 15 kΩ / 0,1 Ω do 1 Ω / ± (2% wyświetlacza + 2 cyfry)
- Zakres pomiarowy / rozdzielczość / dokładność: Od 15 kΩ do 40 kΩ / 10 Ω / ± (10% wskaźnika + 2 cyfry)
- Inne informacje: Pomiar rezystancji pomocniczych urządzeń RH i RS (do 40 kΩ)
- UFk: Zgodnie z SEV 3569
- Selektywny test uziemienia (1 sonda): 0,20 Ω do 39,99 Ω - 40 Ω do 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10% wyświetlacza +10 cyfr), Isel z cęgami
- WSKAŹNIK OPORU (ZS (L-PE) I ZI (L-N LUB L-L) - KONTROLA REZYSTANCJI POD NAPIĘCIEM (1 SONDA): POMIAR UZIEMIENIA PODCZAS PRACY
- Napięcie robocze urządzenia / częstotliwość: Od 90 do 500 V / od 15,8 do 17,5 Hz - 45 do 65 Hz
- Wysoki prąd testowy z wyzwolenie FI/RCD (TRIP) ZS (L-PE) i Zi (L-N lub L-L)
- Zakres Pomiarowy / Rozdzielczość / Dokładność: Maks. Prąd testowy 7,5A
- (0,050) 0,100 Ω do 0,5 Ω / 0,001 Ω / ± (10% wyświetlacza + 20 cyfry)
- 0,5 Ω do 3,999 Ω / 0,001 Ω / ± (5% wyświetlacza + 20 cyfry)
- 3,999 do 39,99 Ω / 0,01 Ω / ± (5% wyświetlacza + 2 cyfry)
- 39,99 Ω do 399,99 Ω / 0,1 Ω / ± (5% wyświetlacza + 2 cyfry)
- Bez wyzwalania FI / RCD (NO TRIP) (tylko ZS (L-PE)): Prąd testowy: Do wyboru 6 ma - 9 ma - 12 ma
- 0,20 Ω do 0,99 Ω / 0,01 Ω / ± (15% wyświetlacza + 10 cyfry)
- 1,00 do 1,99 Ω / 0,01 Ω / ± (15% wyświetlacza + 3 cyfry)
- 2,00 do 39,99 Ω / 0,01 Ω / ± (10% wyświetlacza + 3 cyfr)
- 40,00 Ω do 399,9 Ω / 0,1 Ω / ± (5% wyświetlacza + 2 cyfry)
- 400 do 3 999 Ω / 1 Ω / ± (5% wyświetlacza + 2 cyfry)
- Prąd zwarciowy IK (PFC (ZS), i Sc PSCC (Zi): Prąd zwarciowy i prąd zwarciowy: 0,1 a do 20 kA
- Tabela bezpiecznika w urządzeniu: Tak
- Napięcie ΔU% (Zi): Od -40 % do +40%
- Inne informacje: Pomiar części rezystancyjnych i indukcyjnych Impedtańca ZS i Zi
- Wyłącznik bezpieczeństwa RCD/FI TYPU B: Napięcie robocze instalacji / częstotliwość: Od 90 V do 275 V / 15,8 Hz do 17,5 Hz i od 45 Hz do 65 Hz
- Δn : rampa / impuls 2 x IΔn impuls 4 x IΔn: 10/30/100/300/500 ma; impuls 10/30/100 ma 4 IΔn; czas trwania: 150 ms przy 4 x IΔn lub 300 ms przy 2 x IΔn
- Test rampy: Od 0,2 x IΔn do 2,2 x IΔn
- Test wyzwalania: 2 x IΔn: IΔN ≤ 200 ma : 2,2 x 2 x IΔn, IΔN> 200 ma : 1,1 x 2 x IΔn
- Test wyzwalania: 4 x IΔn: IΔN ≤ 100 ma : 2,2 x 4 IΔN
- Dalsze POMIARY: Prąd za pomocą cęgów prądowych C177/C177A: Od 5,0 ma do 199,9 a (C177A)
- Prąd za pomocą cęgów prądowych MN77: Od 0 do 550 V AC/DC / DC i od 15,8 do 500 Hz
- Napięcie: Od 0 do 550 V AC/DC / DC i od 15,8 do 500 Hz
- Częstotliwość: Od 10 do 500 Hz
- Kolejność faz przewodów zewnętrznych od 20 do 500 V AC
- Moc czynna: 1-fazowy: Od 0 kW do 110 kW - prąd trójfazowy: Od 0 do 330 kW, równoczesne wskazanie kształtu fali dla napięcia i prądu
- Drgania harmoniczne: Prąd i napięcie / do 50. PORZĄDEK/THD-F / THD-R.
- Rodzaj produktu
Zestaw testera instalacji
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT III 600 V
CAT VI 300 V
- Interfejs
USB
- Wymiary
(S x W x G) 280 x 190 x 128 mm
- Waga
2.2 kg
IP53
- Zakres pomiarowe VDE
rezystancja przewodu ochronnego
rezystancja izolacji
prąd upływowy zastępczy
prąd przewodu ochronnego
prąd dotykowy
napięcie
- Norma DIN
DIN IEC 60364
DIN EN 61557
- Wyświetlacz
cyfrowy (LCD)
- Szerokość produktu
280 mm
- Wysokość produktu
190 mm
- Procedura testowa
automatyczna
- Zasilanie
bateryjne
- Ilość miejsc w pamięci
1000
- Pamięć
tak
- Model katalogowy producenta
C.A 6116N + Software Dataview
- Norma VDE
0100
0105
0413
- Specyfikacja testera VDE
z kufrem
z kolorowym wyświetlaczem dotykowym
Test RCD/FI
- Głębokość produktu
128 mm
Do pobrania
Karta katalogowa
Karta katalogowa 1270860 Zestaw testera instalacji Chauvin Arnoux C.A 6116N + Software Dataview
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1270860 Zestaw testera instalacji Chauvin Arnoux C.A 6116N + Software Dataview
Opis
Wielofunkcyjny tester instalacji Bezpieczeństwo w instalacjach elektrycznych dzięki wydajnemu urządzeniu wielofunkcyjnemu
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Zgodny z międzynarodowymi normami: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
- Niezawodna i prosta technika łączeniowa dzięki pomocy kontekstowej dla każdej funkcji, w której znajdują się również zdjęcia połączeń
- Działa we wszystkich układach sieciowych: TN, TT i IT
- Test RCD/FI typu AC, a, B.
- Zintegrowana tabela bezpieczników służy do szybkiego odczytu wyników na urządzeniu
- Akumulator litowo-jonowy zapewnia urządzeniu większą autonomię
- Pomiary: Napięcie, Prąd Za Pomocą Cęgów, Moc, Przebiegi I Harmoniczne
- Pomiar spadków napięcia dla właściwego wymiarowania przekroju przewodu
- Pomiar pętli, rozdzielczość 1 mΩ
- 3-Ebenewielofunkcyjny tester instalacji 600 V CAT III
- 17 funkcje w 1 urządzeniu.

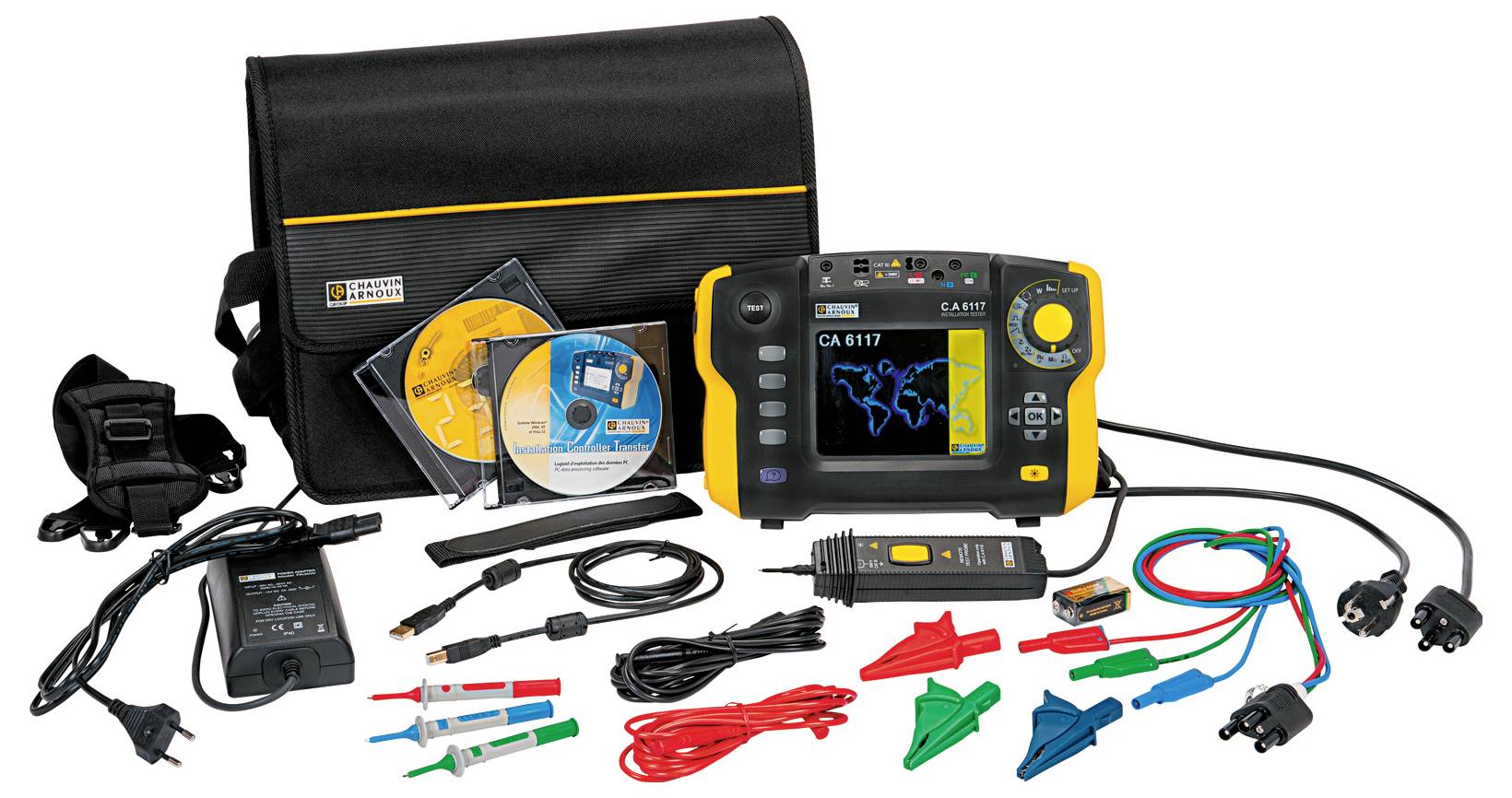

Zakres dostawy
- Torba
- Adapter Sieciowy/Ładowarka Typu 2
- Akumulator Litowo-Jonowy
- Kabel USB a/B 180 m z ferrytem
- 3-biegunowy przewód pomiarowy z 3 przewodami probierczymi (czerwony niebieski i zielony)
- 3 końcówek pomiarowych Ø 4 mm (czerwona niebieska i zielona)
- 3 zaciski krokodylkowe (czerwony niebieski i zielony)
- 2 przewody pomiarowe bezpieczeństwa 3 m (kątowe, czerwone i czarne)
- Przewód Sieciowy 3-Stykowy
- Dwubiegunowy Kabel Sieciowy Euro
- Sonda do pilota zdalnego sterowania
- Rozciągana pętla
- Folia Odporna Na Zarysowania (Już Przymocowana)
- Pasek Na Ramię Do Pracy W Terenie (4 Punktów)
- Oprogramowanie ICT do eksportu danych na CD-ROM
- 6 instrukcji obsługi na płycie CD (1 na język)
- Arkusz Danych Dotyczących Bezpieczeństwa (20 Języków)
