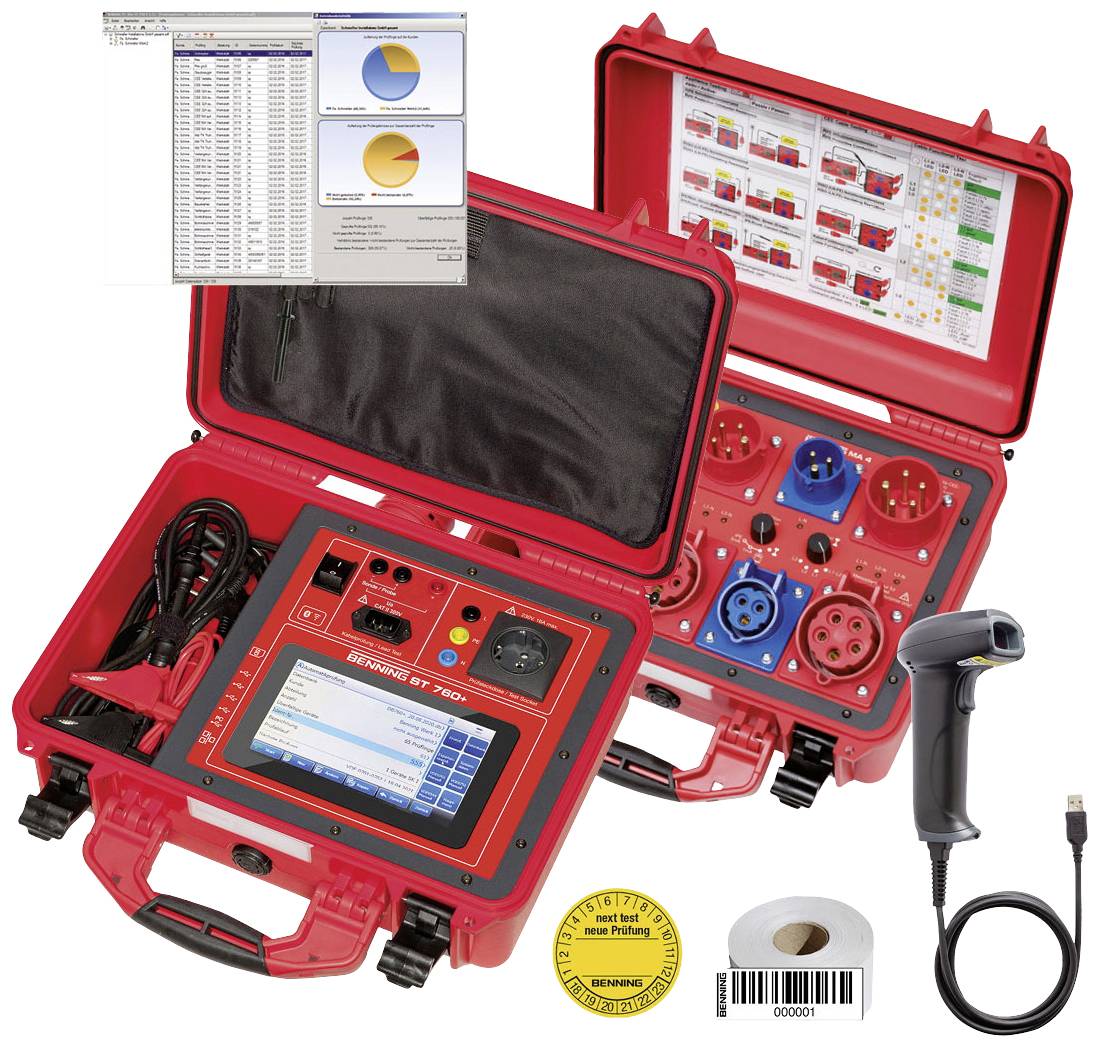

Zestaw testera urządzeń Benning 10236771
EAN:
Numer producenta
Numer produktu
Dane techniczne
- Tester urządzeń BENNING ST 760+ SET (050335)
- Typ wyświetlacza: cyfrowy (LCD)
- Zakres pomiarowy (VDE): rezystancja przewodu ochronnego, rezystancja izolacji, zastępczy prąd upływowy, prąd przewodu ochronnego, prąd dotykowy, napięcie, prąd, moc, moc pozorna, prąd obciążenia, prąd upływowy pacjenta, test PRCD (2-biegunowy, 3-biegunowy , PRCDS, PRCDS+, PRCDK), test RCD (AC, A, F, B, B+), szczytowa i rzeczywista wartość skuteczna napięcia jałowego dla spawarek
- Kategoria pomiarowa: CAT II 300 V
- Wymiary produktu, szerokość: 330 mm
- Wymiary produktu, wysokość: 165 mm
- Wymiary produktu, długość: 405 mm
- Sekwencja testu: automatyczna, ręczna
- Interfejsy: USB, Bluetooth®, LAN, WLAN (802.11b/g), gniazdo kart SD, mini USB
- Stopień ochrony: IP67
- Zasilanie: zasilanie sieciowe
- Cechy szczególne urządzenia testowego VDE: z kolorowym ekranem dotykowym, w komplecie z walizką
- Adapter pomiarowy MA 4 CEE (044162)
- Waga: 4200 g
- Wymiary produktu, szerokość: 410 mm
- Wymiary produktu, wysokość: 170 mm
- Wymiary produktu, głębokość: 350 mm
- Rodzaj produktu
Zestaw testera urządzeń
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT II 300 V
- Interfejs
Wi-Fi (802.11b/g)
RJ45
slot SD
RJ45
Bluetooth
4x USB-A
USB
Mini USB
- Wymiary
(D x S x W) 405 x 330 x 165 mm
- Waga
4200 g
- Zakres pomiarowe VDE
prąd upływowy zastępczy
- Norma DIN
DIN EN 60974
- Wyświetlacz
cyfrowy (LCD)
- Szerokość produktu
330 mm
- Wysokość produktu
165 mm
- Długość produktu
405 mm
- Procedura testowa
ręczna
automatyczna
- Zasilanie
sieciowe
- Pamięć
tak
- Model katalogowy producenta
10236771
- Specyfikacja testera VDE
z kufrem
z kolorowym wyświetlaczem dotykowym
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2987783 Zestaw testera urządzeń Benning 10236771
Opis
Test urządzeń BENNING SET jest idealny, gdy wymagane jest testowanie sprzętu przenośnego 1- i 3-fazowego. Bezpośrednie połączenie i koordynacja zapewnia łatwą obsługę. Bazy danych sprzętu i wyniki testów można przenieść do oprogramowania na różne sposoby, a następnie udostępnić je do oceny, statystyk i dokumentacji.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Tester urządzeń BENNING ST 760+ SET (050335)
- Testowanie mobilnych PRCD i typu AC/A/F/B/B+ Test urządzeń 3-fazowych za pomocą opcjonalnego adaptera pomiarowego
- Dodatkowe adaptery pomiarowe dostępne opcjonalnie
- Znakomity, 7-calowy kolorowy wyświetlacz dotykowy (interfejs użytkownika większy o 35%) z innowacyjnymi funkcjami menu umożliwiającymi proste i skuteczne wstępne testowanie/tworzenie nowych elementów testowych
- Inteligentne funkcje menu: Indywidualnie konfigurowalne szablony urządzeń (24 szablony na każdy standard testowy) do szybkiego tworzenia elementów testowych za pomocą jednego naciśnięcia klawisza, Funkcja Auto-ID do automatycznego zwiększania numeru identyfikacyjnego (ID) podczas tworzenia nowych elementów testowych, indywidualnie za pośrednictwem WŁ./WYŁ. - Suwak wyświetlający dane urządzenia w celu optymalizacji obsługi i wykorzystania przez EUP
- Menu Ulubione umożliwiające bezpośredni dostęp do często używanych podmenu
- Klawiatura programowalna (QWERTY), pola graficzne opisują predefiniowane funkcje
- Automatyczna i ręczna sekwencja testowa z dobrym/złym wskazaniem
- Pełna baza danych obiektów testowych, w tym historia testów, może zostać zapisana na karcie SD
- Konstrukcja interfejsu WLAN, Bluetooth, 4 x USB Typ A, 1 x mini-USB, 1 x RJ 45, 1 x slot na kartę SD
- Bezpłatna aktualizacja oprogramowania sprzętowego
- Interfejs użytkownika zasilany bateryjnie, np. B. w przypadku awarii zasilania, transport z miejsca badania do miejsca badania, możliwy dostęp do karty SD
- Zestaw testera urządzeń do testowania urządzeń elektrycznych/sprzętu roboczego zgodnie z DIN VDE 0701-702, DGUV regulacja 3, BetrSichV, urządzeń spawalniczych zgodnie z VDE 0544-4, DIN EN 60974-4 i urządzeń medyczno-elektrycznych zgodnie z DIN VDE 0751-1, DIN EN 62353 typ B, BF, CF, łóżka szpitalne/opiekuńcze
- Wyświetlanie graficznie
- Wyświetlanie limitu tak
- Pomiary: Zakres pomiaru rezystancji izolacji 0,1 MOhm - 100 MOhm (nominalne napięcie probiercze 100 V - 1000 V, regulowane)
- Zakres pomiaru rezystancji przewodu ochronnego 0,05 Ohm - 10 Ohm (prąd pomiarowy 600 mA/10A)
- Zastępczy prąd upływowy
- Prąd różnicowy
- Pomiar bezpośredni
- Przewód ochronny/prąd dotykowy 0,03 mA - 25 mA
- Pomiar prądu odbiornika
- Pomiar wydajności
- Test działania V/A/W w metodzie pomiaru rzeczywistej wartości skutecznej True RMS
- Testowanie mobilnych PRCD typu PRCD-S/-S+/-K i typu AC/A/F/B/B+ Test urządzeń 3-fazowych za pomocą opcjonalnego adaptera pomiarowego
- Dodatkowe adaptery pomiarowe dostępne opcjonalnie
- Sprawdzenie przedłużaczy
- Napięcie obwodu otwartego i prąd kontaktowy obwodu spawania
- Prąd upływowy urządzenia, prąd upływowy z części aplikacyjnych typu B, BF i CF
- Cechy szczególne: Doskonały, 7-calowy kolorowy wyświetlacz dotykowy (interfejs użytkownika większy o 35%) z innowacyjnymi funkcjami menu umożliwiającymi proste i skuteczne wstępne testowanie/tworzenie nowych elementów testowych
- Inteligentne funkcje menu: Indywidualnie konfigurowalne szablony urządzeń (24 szablony na każdy standard testowy) do szybkiego tworzenia elementów testowych za pomocą jednego naciśnięcia klawisza, Funkcja Auto-ID do automatycznego zwiększania numeru identyfikacyjnego (ID) podczas tworzenia nowych elementów testowych, indywidualnie za pośrednictwem WŁ./WYŁ. - Suwak wyświetlający dane urządzenia w celu optymalizacji obsługi i wykorzystania przez EUP
- Menu Ulubione umożliwiające bezpośredni dostęp do często używanych podmenu
- Klawiatura programowalna (QWERTY), pola graficzne opisują predefiniowane funkcje
- Automatyczna i ręczna sekwencja testowa z dobrym/złym wskazaniem
- Pełna baza danych obiektów testowych, w tym historia testów, może zostać zapisana na karcie SD
- Konstrukcja interfejsu WLAN, Bluetooth, 4 x USB Typ A, 1 x mini-USB, 1 x RJ 45, 1 x slot na kartę SD
- Złącze drukarki USB-A
- Bezpłatna aktualizacja oprogramowania sprzętowego
- Interfejs użytkownika zasilany bateryjnie, np. B. w przypadku awarii zasilania, transport z miejsca badania do miejsca badania, możliwy dostęp do karty SD
- Aktywne testowanie
- Testowanie pasywne
- Alternatywna metoda
- Metoda prądu różnicowego
- Metoda bezpośrednia
- Pomiar napięcia
- Adapter pomiarowy MA 4 CEE (044162)
- Walizka z adapterem do aktywnego i pasywnego testowania 1- i 3-fazowych urządzeń CEE i przedłużaczy CEE w połączeniu z testerami urządzeń.
- Adapter pomiarowy ułatwia pracę podczas kontroli przenośnych urządzeń. Solidna konstrukcja sprawia, że szczególnie nadaje się do użytku w środowisku przemysłowym. Prosta obsługa pozwala użytkownikowi wydajnie i szybko pracować z adapterem pomiarowym. Możesz testować urządzenia i przedłużacze, które mają następujące złącza zgodnie z IEC 60309-1.
- Wtyczka CEE:
- 16 A, 50 Hz – 60 Hz, 230 V, L+N+PE, 6h
- 16 A, 50 Hz – 60 Hz, 380 V – 415 V, 3L+N+PE, 6h
- 32 A, 50 Hz – 60 Hz, 380 V – 415 V, 3L+N+PE; 6h
- Adapter pomiarowy nadaje się do podłączenia do testera urządzeń:
- Benning ST 725
- Benning ST 750 / 750A / 755 / 760
- Urządzenia zewnętrzne
Zakres dostawy
- Zawartość dostarczanego zestawu
- Tester urządzeń BENNING ST 760+ SET (050335)
- Adapter pomiarowy BENNING MA 4 CEE (044162)
Uwagi
Testowanie według:
DIN EN 50678 (VDE 0701)
DIN EN 50699 (VDE 0702)
DIN EN 62353 (VDE 0751-1)
DIN EN 60974-4 (VDE 0544-4)
- Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.
