Zdjęcie poglądowe

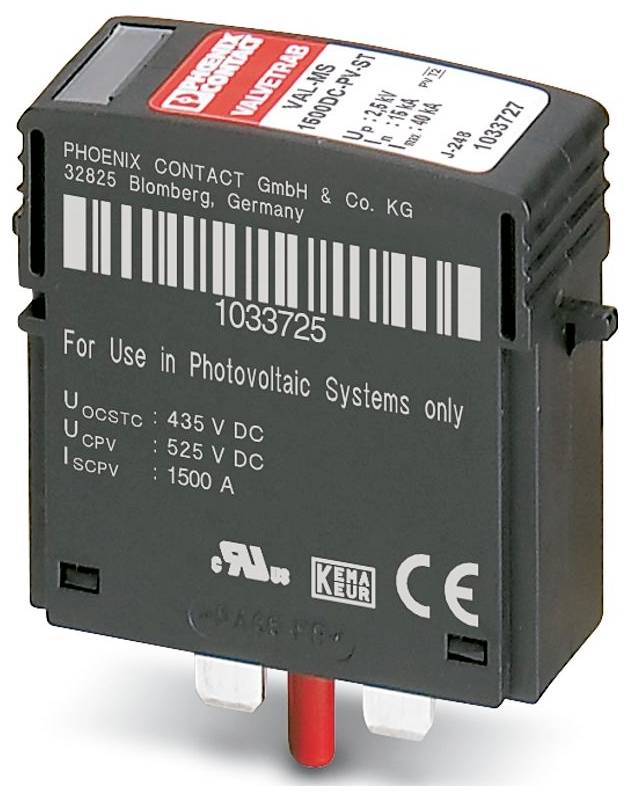

Złącze męskie Phoenix Contact 1033727 3 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Suma (276,33 zł / Sztuka)
829,00 zł
673,98 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: VALVETRAB MS
- Klasa testu IEC: PV II; PV T2
- Projekt: Wtyczka
- Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny
- Typ połączenia: wtykowe
- Szerokość: 17,5 mm
- Wysokość: 52,4 mm
- Głębokość: 55,3 mm
- Jednostka dywizji: 1 TE
- Kolor: czarny RAL 9005
- Klasa palności zgodnie z UL 94: V-0
- Materiał obudowy: PA 6.6-FR; PBT-FR
- Kierunek działania: (L+)-PE i (L-)-PE i (L+)-(L-)
- Prąd rozładowania znamionowy In (8/20) µs: 20 kA (4x (5x In | 120 s) | 30 min))
- Czas reakcji tA: ≤ 25 ns
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -40 ° C ... 85 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Wysokość: ≤ 3000 m (n.p.m.)
- Normy/Przepisy: IEC 61643-31
- Uwaga: 2018
- Sposób montażu: na elemencie bazowym
- Typ EN: T2
- System zasilania IEC: DC
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Wartość CTI materiału: 600
- Materiał izolacyjny: PA 6.6-FR; PBT-FR
- Grupa materiałowa: I
- Ścieżki ochronne: (DC+) - (DC-);(DC+) - G;(DC-) - G
- Pobór mocy komputera w trybie czuwania: ≤ 250 mVA
- Maksymalny prąd rozładowania Imax (8/20) µs: 40 kA
- Poziom ochrony Up: ≤ 2,5 kV
- Napięcie szczątkowe Ures: ≤ 1,9 kV (przy 3 kA); ≤ 2,1 kV (przy 5 kA); ≤ 2,2 kV (przy 10 kA); ≤ 2,5 kV (przy 15 kA); ≤ 2,7 kV (przy 20 kA); ≤ 2,9 kV (przy 30 kA); ≤ 3 kV (przy 40 kA)
- Dopuszczalna wilgotność (praca): 5% ... 95 %
- Wstrząs (operacyjny): 30 g (pół sinusa / 11 ms / 3x ±X, ±Y, ±Z)
- Wibracje (praca): 5g (5-500 Hz / 2,5 godz. / XYZ)
- Specyfikacje UL: Specyfikacje UL
- System dystrybucji energii: DC PV
- Typ SPD: 1CA
- Napięcie znamionowe: 1500 V DC
- Ogólne: Ogólne
- Dodatkowe dane techniczne: Dodatkowe dane techniczne
- Wytrzymałość zwarciowa (SCCR): 50 kA
- Prąd znamionowy wyładowania impulsowego In: 10 kA
- Maksymalne napięcie ciągłe MCOV: 1500 V DC
- Napięcie znamionowe ochrony VPR: 4 kV
- Miejsce montażu: Wnętrze
- Miejsce montażu urządzenia rozdzielającego: Wewnątrz
- Dostępność: Dostępny
- Zachowanie w przypadku awarii SPD: OCFM (zachowanie w przypadku awarii odłączenia)
- Obwód zabezpieczający stronę prądu stałego: Obwód zabezpieczający stronę prądu stałego
- Maksymalne napięcie ciągłe UCPV: 750 V DC
- Wytrzymałość zwarciowa ISCPV: 2000 A
- Napięcie obwodu otwartego UOCSTC: ≤ 625 V DC
- Prąd roboczy ciągły ICPV:< 350 µA
- Odległość do części pod napięciem i uziemionych: 8 mm
- Rodzaj produktu
Złącze męskie
- Ochrona przed przepięciem
System fotowoltaiczny
- Natężenie upływu
40 kA
- Napięcie znamionowe
1500 V/DC
- Specyfikacja
Złącze męskie
IP20
- Numer katalogowy producenta
1033727
- Typ
2
- Wymiary
(S x W x G) 17.5 x 52.4 x 55.3 mm
- Szerokość produktu
17.5 mm
- Wysokość produktu
52.4 mm
- Głębokość produktu
55.3 mm
- Zawartość
3 szt.
- Opakowanie
paczka
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3562098 Złącze męskie Phoenix Contact 1033727 3 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562098 Złącze męskie Phoenix Contact 1033727 3 szt.
Opis
Złącza zamienne w opakowaniach po 3 sztuki do kombinacji ograniczników przepięć PV z rodziny produktów VAL-MS 1500DC-PV-...
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
