Name: Złącze męskie Phoenix Contact 2805318 1 szt.
Brand: Phoenix Contact
SKU: 3579511
Availability: BackOrder

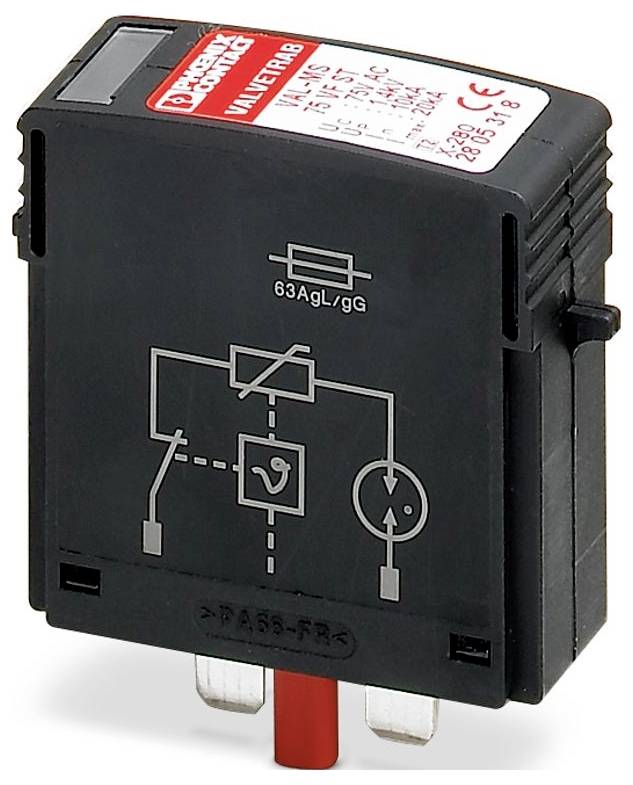

Czarny element elektryczny ze schematem projektowym i oznaczeniem „63AgL/gG" na przodzie, wykorzystywany w aplikacjach obwodowych.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pt. 13.11

Liczba

Sztuki

Suma (239,00 zł / Sztuka)

239,00 zł

194,31 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: VALVETRAB MS
Klasa testu IEC: II;T2
Projekt: Dwuczęściowy moduł szyny montażowej wtykowej
Liczba biegunów: 1
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny
Napięcie znamionowe UN: 5 V AC ... 48 V prądu przemiennego
Typ połączenia: wtykowe
Szerokość: 17,5 mm
Wysokość: 52,4 mm
Głębokość: 55,3 mm
Jednostka dywizji: 1 TE
Kolor: czarny RAL 9005
Klasa palności zgodnie z UL 94: V-0
Materiał obudowy: PA 6.6
Kierunek działania: 1L-N/PE
Maksymalne napięcie ciągłe UC: 75 V AC; 100 V DC
Prąd przewodu ochronnego IPE: ≤ 5 µA
Prąd wyładowania nominalnego impulsowego In (8/20) µs: 10 kA
Czas reakcji tA: ≤ 100 ns
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... do 80 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m (n.p.m.)
Normy/Przepisy: EN 61643-11
Uwaga: 2012
Sposób montażu: na elemencie bazowym
Typ EN: T2
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Częstotliwość znamionowa fN: 50 Hz (60 Hz)
Wartość CTI materiału: 600
Materiał izolacyjny: PA 6.6
Grupa materiałowa: I
Ścieżki ochrony: LN;(L+) - (L-)
Pobór mocy komputera w trybie czuwania: ≤ 1 mVA
Maksymalny prąd rozładowania Imax (8/20) µs: 20 kA
Poziom ochrony Up: ≤ 1,4 kV
Napięcie resztkowe Ures: ≤ 0,45 kV (przy In); ≤ 0,35 kV (przy 5 kA); ≤ 0,3 kV (przy 3 kA)
Napięcie reakcji przy 6 kV (1,2/50) µs: ≤ 1,4 kV
Dopuszczalna wilgotność (praca): 5% ... 95 %
Wstrząs (operacyjny): 25 g
Wibracje (działanie): 5g
Specyfikacje UL: Specyfikacje UL
System dystrybucji energii: Jednofazowy
Częstotliwość znamionowa: 50/60 Hz
Typ SPD: 4CA
Wytrzymałość zwarciowa ISCCR: 10 kA
Maksymalny prąd bezpiecznika dla okablowania linii odgałęzionych: 63 A (gG)
Maksymalne napięcie ciągłe MCOV (LN): 75 V AC
Prąd wyładowczy impulsowy znamionowy In (LN): 10 kA
Napięcie znamionowe: 60 V DC
Zmierzone napięcie graniczne MLV (LN): 1760 V
Ogólne: Ogólne
Poziom ochrony Up (LL): ≤ 1,8 kV
Napięcie szczątkowe Ures (LL): ≤ 0,9 kV (przy In); ≤ 0,7 kV (przy 5 kA); ≤ 0,6 kV (przy 3 kA)
Maksymalne napięcie ciągłe MCOV (L+) - (L-): 100 V DC
Prąd rozładowania znamionowy In (L+) - (L-): 10 kA
Zmierzone napięcie graniczne MLV (L+) - (L-): 1760 V

Rodzaj produktu: Złącze męskie

Napięcie znamionowe: 48 V/AC
60 V/DC

Specyfikacja: Dwuczęściowy moduł szyny montażowej wtykowej

: IP20

Numer katalogowy producenta: 2805318

Typ: 2

Wymiary: (S x W x G) 17.5 x 52.4 x 55.3 mm

Szerokość produktu: 17.5 mm

Wysokość produktu: 52.4 mm

Głębokość produktu: 55.3 mm

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579511 Złącze męskie Phoenix Contact 2805318 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579511 Złącze męskie Phoenix Contact 2805318 1 szt.

Opis

Złącze ochrony przeciwprzepięciowej typu 2, kontrola temperatury z możliwością podłączenia szeregowego warystora i iskiernika gazowanego do elementu bazowego VAL-MS, ostrzeżenie wizualne o uszkodzeniach.

Opis tego produktu został przetłumaczony automatycznie.
