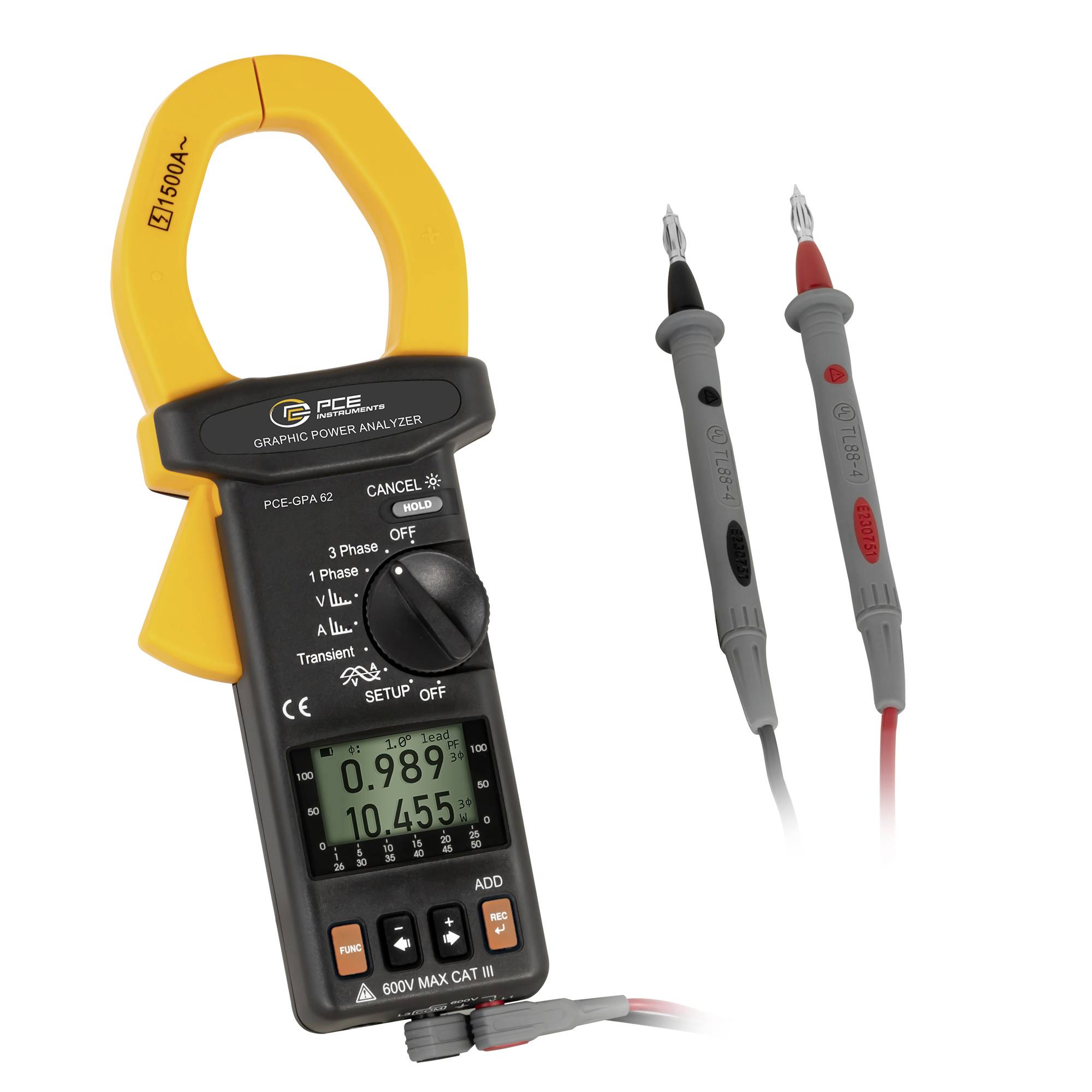

Trójfazowy analizator jakości zasilania PCE Instruments PCE-GPA 62 PCE-GPA 62 z funkcją rejestratora
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
8 Sztuki
Liczba
Suma (3486,99 zł / Sztuka)
3486,99 zł
4289,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 8 sztuka
Cechy produktu
Miernik mocy PCE-GPA 62
- Monitorowanie w czasie rzeczywistymRejestracja i pomiar napięcia/prądu (True RMS)Mierzy współczynnik mocy i kąt fazowyCzęstotliwość, energia, moc czynna, moc pozorna i moc bierna (1-fazowa lub 3-fazowa) Sieci symetryczne
Dane techniczne
- Pomiar napięcia 4,0... 600,0 V Rzeczywista wartość skuteczna Dokładność pomiaru: ±0,5 % wartości pomiarowej ±5 cyfr Rozdzielczość 0,1 V Skoki napięcia (> 10 V) 50 Hz - 60 Hz Dokładność ±5% ±50 cyfr Pomiar prądu 4,0... 1500.0A rzeczywista wartość skuteczna Dokładność: ±1% wartości pomiaru. ±5 cyfr Najmniejsza podziałka 0,01 A Szczyty prądu (> 20 A) 50 Hz - 60 Hz Dokładność ±5% ±50 cyfr Moc czynna P 10 W ... 9999 kW w 5 zakresach pomiarowych Dokładność ±1% wartości pomiaru. +20 cyfr (>20V i >20A) ±2% wartości pomiaru. +40 cyfr (<20V i<20A) Rozdzielczość 0,1 W... 1 kW w zależności od zakresu pomiarowego moc pozorna S 10 VA ... 9999 kVA w 5 zakresach pomiarowych, dokładność ±1% wartości pomiaru. +20 cyfr ( > 20 V i > 20 A) ±2 % wart. pom. +40 cyfr (<20V i<20A) Rozdzielczość 0,1 VA... 1 kVA w zależności od zakresu pomiarowego, moc bierna Q 10 VAr... 9999 kVAr w 5 zakresach pomiarowych, dokładność ±1% wartości pomiaru. +20 cyfr ( > 20 V i > 20 A) ±2 % wart. pom. +40 cyfr (<20V i<20A) Rozdzielczość 0,1 VAr ... 1 kVAr w zależności od zakresu pomiarowego Współczynnik mocy PF 0,000... 1,000 Dokładność ±0,04 (>20V i >20A), ±0,1 (>20V i <20A) Rozdzielczość 0,001 Kąt fazowy -180 °... +180 ° Dokładność ±1° Rozdzielczość 0,1 kąt fazowy 0° .... +360 ° Dokładność ±1° Rozdzielczość 0,1 Pomiar częstotliwości (U>50V) 46... 65 Hz Dokładność ± 0,3 Hz Rozdzielczość: 0,1 Hz Praca czynna 0... 999.999 kWh Dokładność: ±1% wartości pomiaru. Rozdzielczość +20 cyfr Praca pozorna 0... 999.999 kVAh Dokładność: ±1% wartości pomiaru. Rozdzielczość +20 cyfr Praca bierna 0 ... 999.999 kVarh Dokładność: ±1% wartości pomiaru. Rozdzielczość +20 cyfr Harmoniczne napięcia (względne) 1 - 20tH Dokładność ± 2 % Rozdzielczość 0,1% 50 - 60Hz > 80VAC 21 - 50tH Dokładność: ±4% wartości pomiaru. ± 2% Rozdzielczość: 0,1% Harmoniczne napięcia (bezwzględne) 1 - 20tH Dokładność ± 2% ± 0,5 V Rozdzielczość 0.1V 50 - 60Hz > 80VAC 21 - 50tH Dokładność: ±4% wartości pomiaru. ±0.5 V Rozdzielczość 0,1 V Harmoniczne prądu (względne) 1 - 20tH Dokładność ± 2 % Rozdzielczość 0,1% 50 - 60Hz > 20A 21 - 50tH Dokładność: ±4% wartości pomiaru. ± 2% Rozdzielczość: 0,1% Harmoniczne prądu (bezwzględne) 1 - 20tH Dokładność: ±2% wartości pomiaru. ±0,4 A Rozdzielczość 0,1 A 50 - 60 Hz > 20 A 21 - 50 tH Dokładność: ±4% wartości pomiaru. ±0,4 A Rozdzielczość 0,1 A Całkowite zniekształcenia harmoniczne (THD-F) 0,0 - 20% Dokładność 2 % Rozdzielczość 0,1% 50 - 60 Hz > 80 V i > 20 A 20,1 - 100% Dokładność: ±6% wartości pomiaru. ± 1 % Rozdzielczość 0,1% 50 - 60 Hz > 80 V i > 20 A 100,1 - 999,9% Dokładność: ±10% wartości pomiaru. ± 1 % Rozdzielczość: 0,1% Rozwarcie cęgów prądowych maks. 55 mm Automatyczny wybór zakresu Wyświetlanie przekroczenia „OL” = Przeciążenie Pamięć danych: 50.000 rejestrów danych Interfejs: USB Oprogramowanie odpowiednie dla Windows2000, ME, XP ... Wyświetlacz graficzny, 128 x 64 LCD z podświetleniem Zasilanie 2x 1,5 V typ AA Pobór energii około 10 mA Wymiary 271 x 112 x 46mm Waga: 650 g W zestawie baterie. Warunki otoczenia maks. 85% Wilgotność względna -10 °C... + 50 °C Stopień ochrony / standaryzacja CAT III 600 V / EN 61010-2-032
- Rodzaj produktu
Trójfazowy analizator jakości zasilania
- Kategoria pomiarowa
CAT III 600 V
fabryczna (bez certyfikatu)
- Wymiary
(D x S x W) 271 x 112 x 46 mm
- Waga
650 g
- Typ pomiaru
3-fazowy
- Właściwości analizatora sieci
z funkcją rejestratora
- Szerokość produktu
112 mm
- Wysokość produktu
46 mm
- Długość produktu
271 mm
- Interfejs komponentów
USB
Do pobrania
Karta katalogowa
Karta katalogowa 2452449 Trójfazowy analizator jakości zasilania PCE Instruments PCE-GPA 62 PCE-GPA 62 z funkcją rejestratora
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2452449 Trójfazowy analizator jakości zasilania PCE Instruments PCE-GPA 62 PCE-GPA 62 z funkcją rejestratora
Opis
Miernik mocy służy do jedno- lub trójfazowego pomiaru mocy czynnej, biernej i pozornej, współczynnika mocy, kąta fazowego, energii, napięcia i prądu oraz ich szczytów i harmonicznych do 50. harmonicznych. Zintegrowany wyświetlacz graficzny zapewnia optymalne wizualne wyjaśnienie wartości na mierniku mocy. - Pomiar napięcia: 4.0... 600,0 V, rzeczywista wartość skuteczna - pomiar prądu: 4,0 ... 1500,0 A, rzeczywista wartość skuteczna - pomiar częstotliwości (U > 50 V): 46 ... 65 Hz - rozwarcie cęgów prądowych: maks. 55 mm - w tym certyfikat wzorcowania ISO Świadectwa wzorcowania wydawane są specjalnie dla klienta i nie podlegają zwrotowi.
Zakres dostawy

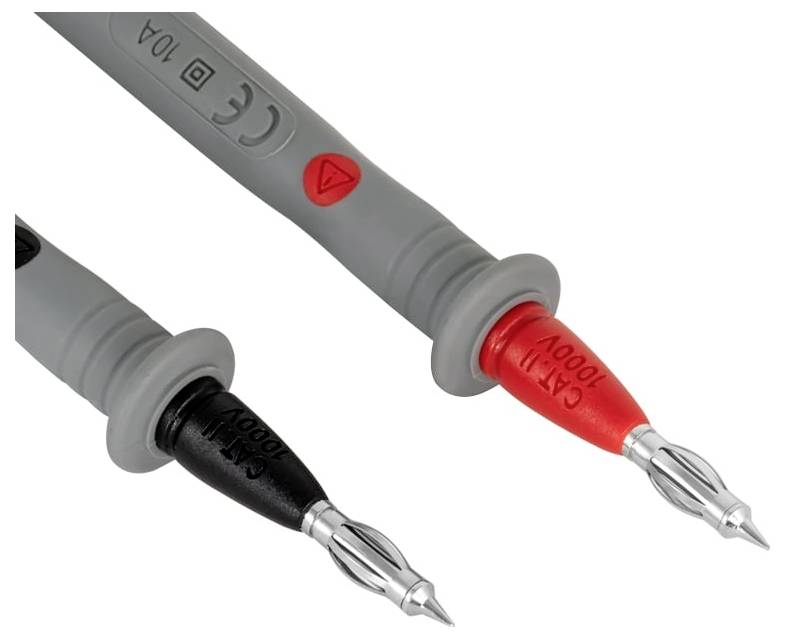

- 1 x miernik mocy PCE-GPA 62 2 x izolowane przyciski odbioru na 2 m kablu każdy 2 baterie 1 x pokrowiec 1 x kabel USB do komputera 1 x oprogramowanie (opisane i zilustrowane w języku angielskim, niemieckim) 1 x instrukcja obsługi
