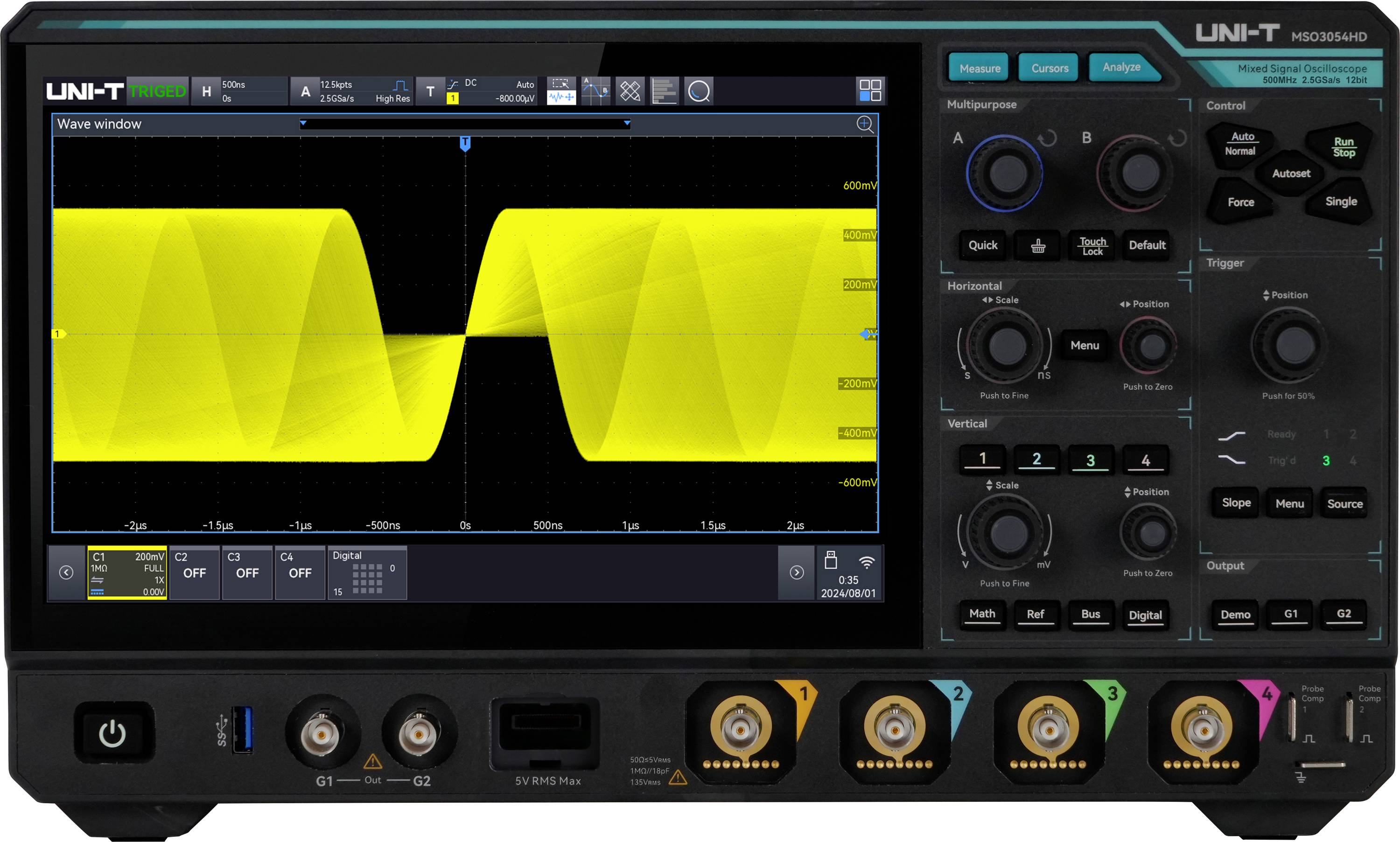

Oscyloskop cyfrowy Uni-T MSO3054HD 500 MHz 2.5 GSa/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
5 Sztuki
Liczba
Suma (13 820,33 zł / Sztuka)
13 820,33 zł
16 999,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 5 sztuka
Cechy produktu
Oscyloskop cyfrowy Uni-T MSO3054HD
- 500 MHz
- Maksymalna ilość wejść analogowych 4
Dane techniczne
- Integracja funkcjonalna 9 w 1: oscyloskop, analizator logiczny, generator (opcja), analizator widma, woltomierz cyfrowy, licznik częstotliwości, analizator protokołów, analizator wykresu Bodego (opcja), analizator mocy (opcja).
- Technologia Ultra Phosphor 3.0
- Rodzaj produktu
Oscyloskop cyfrowy
- Pasmo przenoszenia
500 MHz
- Częstotliwość próbkowania na kanał
2.5 GSa/s
- Pomiar
10,1-calowy, pojemnościowy ekran wielodotykowy HD o rozdzielczości 1280x800
- Rozdzielczość (technika pomiarowa)
12 Bit
- Wielkość ekranu
10,1 cal
- Maksymalna ilość wejść analogowych
4
fabryczna (bez certyfikatu)
- Odchylenie pionowe
500 µV/dz do 10 V/dz
- Impedancja wejściowa
1 MΩ
- Połączenie wejściowe
DC, AC, GND
- Napięcie wejściowe
400 V
- Wymiary
(D x S x W) 106 x 364 x 209 mm
- Waga
3.83 kg
- Maksymalna ilość wejść cyfrowych
16
- Specyfikacja wyświetlacza
1280 x 800 px
- Szerokość produktu
364 mm
- Wysokość produktu
209 mm
- Długość produktu
106 mm
- Interfejs komponentów
USB (urządzenie)
USB (host)
LAN
HDMI
- Głębokość pamięci na kanał
500 Mpts
- Model katalogowy producenta
MSO3054HD
Do pobrania
Karta katalogowa
Karta katalogowa 3532333 Oscyloskop cyfrowy Uni-T MSO3054HD 500 MHz 2.5 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3532333 Oscyloskop cyfrowy Uni-T MSO3054HD 500 MHz 2.5 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3532333 Oscyloskop cyfrowy Uni-T MSO3054HD 500 MHz 2.5 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3532333 Oscyloskop cyfrowy Uni-T MSO3054HD 500 MHz 2.5 GSa/s
Opis

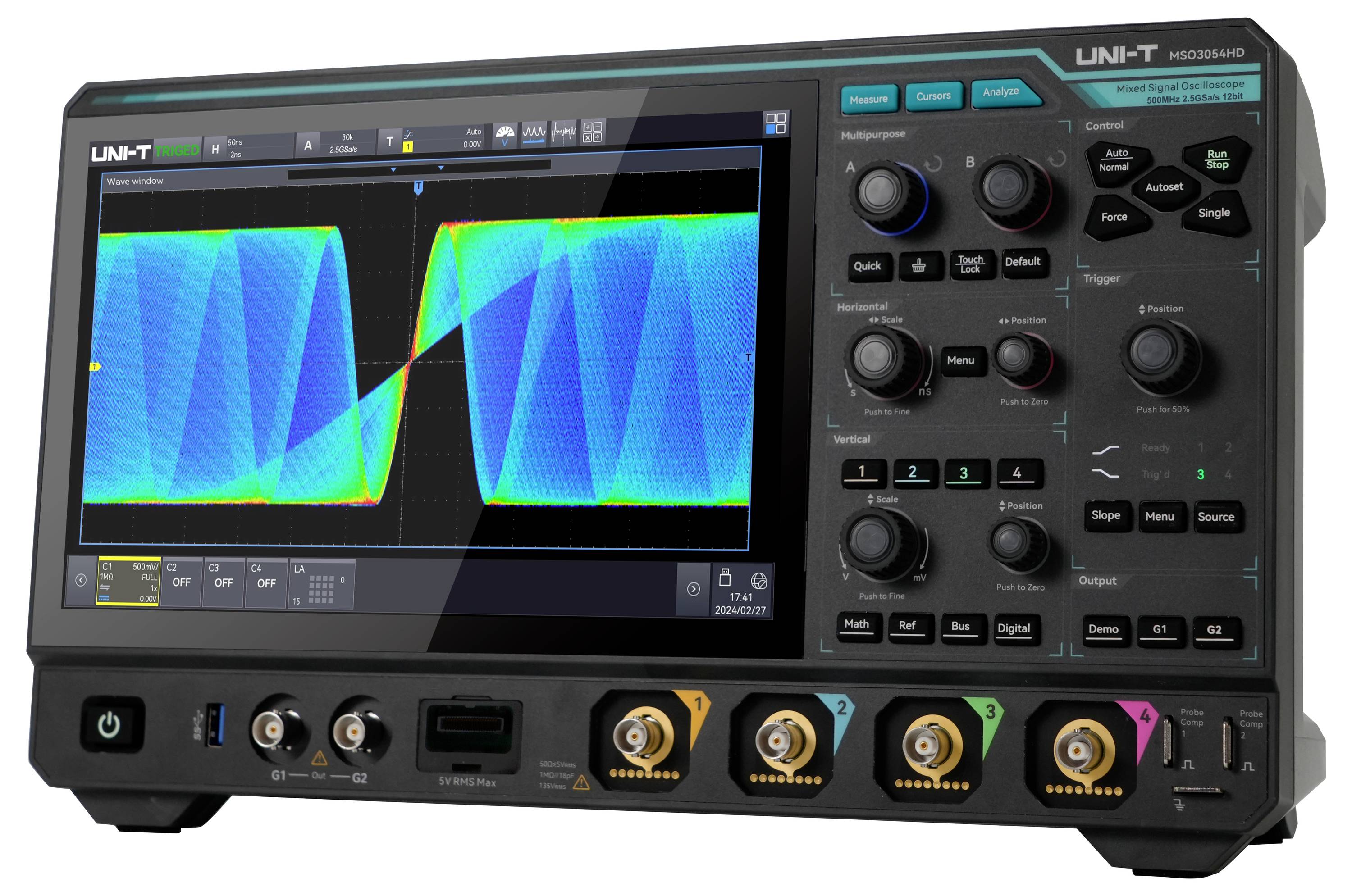

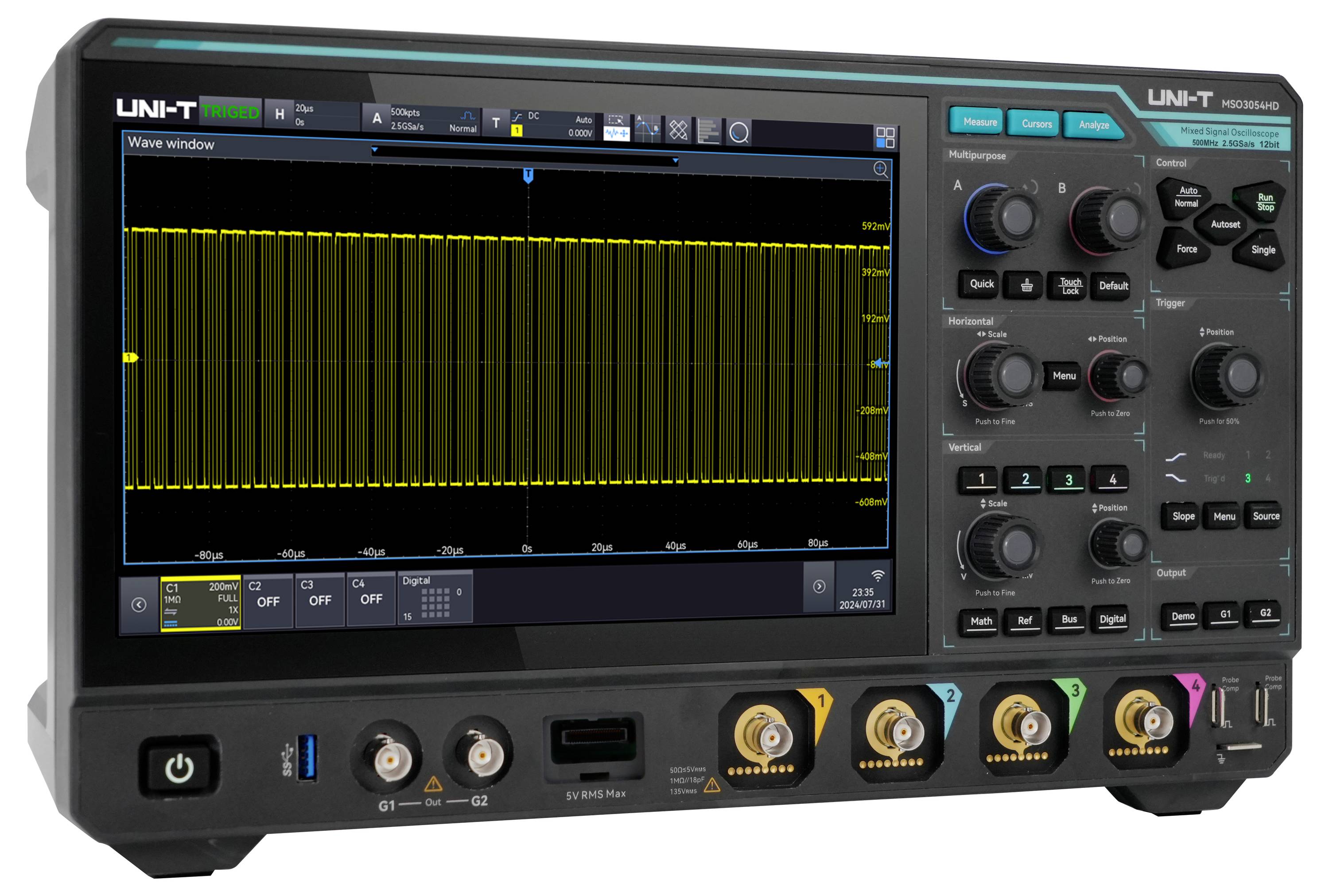

MSO3054HD to wydajny oscyloskop o wysokiej rozdzielczości z pasmem przenoszenia do 500 MHz, częstotliwością próbkowania 2,5 GSa/s, 4 kanałami analogowymi i 16 kanałami cyfrowymi oraz głębokością pamięci do 500 Mpts. Dzięki ekskluzywnej technologii UltraPhosphor 3.0 urządzenie osiąga szybkość przechwytywania przebiegów sięgającą 1 500 000 przebiegów na sekundę przy 256 poziomach szarości. Oferuje innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskim jitterze, a także liczne funkcje analizy, takie jak analiza widma, analiza mocy, ERES, histogram, test maski, rejestrowanie przebiegów, analiza protokołów i wiele innych. 10,1-calowy pojemnościowy ekran dotykowy z funkcją sterowania wielogestowego w połączeniu z praktycznymi przyciskami szybkiego wyboru zapewnia wyjątkowo intuicyjną obsługę i zoptymalizowane doświadczenie użytkownika.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Wysoka rozdzielczość 16-bitowa: łączy 12-bitowy przetwornik ADC z 4-bitową technologią ERES, co zapewnia efektywną rozdzielczość 16-bitową, dokładnie wyświetlającą drobne struktury sygnału i skutecznie tłumiącą zakłócenia.
- Ultra Phosphor 3.0: Umożliwia akwizycję przebiegów z szybkością do 1 500 000 przebiegów na sekundę (WFMS/s) w trybie sekwencyjnym przy minimalnym czasie martwym mniejszym niż 1 μs, co jest idealnym rozwiązaniem do wychwytywania sporadycznych anomalii sygnału.
- Dziewięć funkcji w jednym: integruje oscyloskop, analizator logiczny, generator funkcji/przebiegów dowolnych, analizator widma, analizator protokołów, analizator mocy, analizator wykresu Bodego, precyzyjny licznik częstotliwości i cyfrowy woltomierz w jednym urządzeniu.
- Kompleksowa analiza protokołów: obsługuje 12 popularnych protokołów, w tym UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I²S, MIL-STD-1553, ARINC 429 i Manchester, umożliwiając szybkie dekodowanie 200 MB danych w mniej niż 1 sekundę.
- Funkcje analizy wydajności: Oferuje kompleksowe funkcje, takie jak analiza PSRR, analiza odpowiedzi sterowania w pętli zamkniętej, ocena jakości energii, analiza harmonicznych prądu i prądu rozruchowego, umożliwiające ocenę i optymalizację stabilności systemu oraz efektywności energetycznej.
- Test maski przyspieszany sprzętowo: spełnia normę 6σ, a czas trwania testu jest krótszy niż 1 sekunda, co umożliwia efektywną weryfikację jakości sygnału.
Zakres dostawy
- 1x MSO3054HD (4-kanałowy, 500 MHz, 12-bitowy oscyloskop wysokiej rozdzielczości)
- 1x kabel zasilający
- 1x kabel USB 3.0 do transmisji danych, 1 m, USB A–B
- 2x Sonda pasywna UT-P06
- 1x kabel przelotowy BNC-BNC
- 1x kabel BNC z zaciskami krokodylkowymi (czerwony/czarny)
- 1x środek przeciwmgielny, 3 g
- 1 x Certyfikat kalibracji
- 1x Instrukcja bezpieczeństwa (wielojęzyczna)
- 1x Skrócony przewodnik (po angielsku)
Uwagi
Oscyloskop cyfrowy: Standardowy
Analizator widma: Standardowy
Woltomierz cyfrowy: Standardowy
Licznik częstotliwości o wysokiej precyzji: Standardowy
Analizator protokołów: Standardowy – RS232/422/485/UART, I²C, SPI
Analizator protokołów: Opcjonalny — MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-FLEX, MSO3000HD-SENT, MSO3000HD-AUDIO, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH
Analizator logiczny: Opcjonalny – 16-kanałowy (standard sprzętowy), możliwy do użycia z sondą analizatora logicznego UT-M15 (opcjonalny)
Generator funkcji/przebiegów dowolnych z analizą wykresu Bodego: Opcjonalnie – MSO3000HD-AWG
Analiza wydajności: Opcjonalnie – MSO3000HD-PWR
