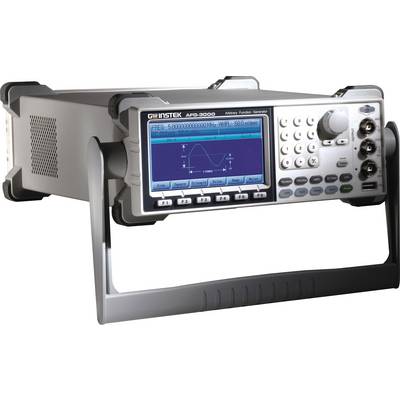

Generator funkcyjny GW Instek AFG-3051
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (8535,77 zł / Sztuka)
8535,77 zł
10 499,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Generator funkcyjny
- Szerokość pasma 1 µHz – 50 MHz
- Generator arbitralny 200 M próbek/s
- Bezpośrednie cyfrowe tworzenie sygnału (DDS)
Dane techniczne
- Modulacja AM/FM/PWM: 2 mHz - 20 kHz
- Modulacja FSK: 2 mHz - 100 kHz
- Rozdzielczość ekranu (RGB): 480 x 272 pikseli
- Rodzaj sygnału wyjściowego
Sinus/prostokąt/rampa/szum/sygnał arbitralny
- Rodzaj produktu
Generator funkcyjny
- Zakres częstotliwości
1 µHz - 50 MHz
- Rodzaj sygnału wyjściowego
Arbitralny
Sinus
Trójkąt
Prostokątny
Szum
Impulsowy
- Zakres częstotliwości (sinus)
1 µHz - 50 MHz
- Zakres częstotliwości (kwadrat)
1 µHz - 50 MHz
- Czas narastania prostokąta
<8 ns
- Rodzaj wyświetlacza
LCD
- Zakres częstotliwości (trójkąt)
1 µHz - 1 MHz
fabryczna (bez certyfikatu)
- Funkcja wobulowania
100 µHz – 50 MHz
- Modulacja (wewnętrzna)
AM/FM/FSK/PWM
- Modulacja (zewnętrzna)
AM/FM/FSK/PWM
- Przerzutnik (synchroniczny)
TTL
- Wymiary
(S x W) 265 mm x 107 mm
- Waga
4 kg
- Ilość kanałów
2- kanałowy
- Maksymalna częstotliwość
50 MHz
- Minimalna częstotliwość
1 µHz
- Właściwości generatora funkcji
modulacja
- Szerokość produktu
265 mm
- Wysokość produktu
107 mm

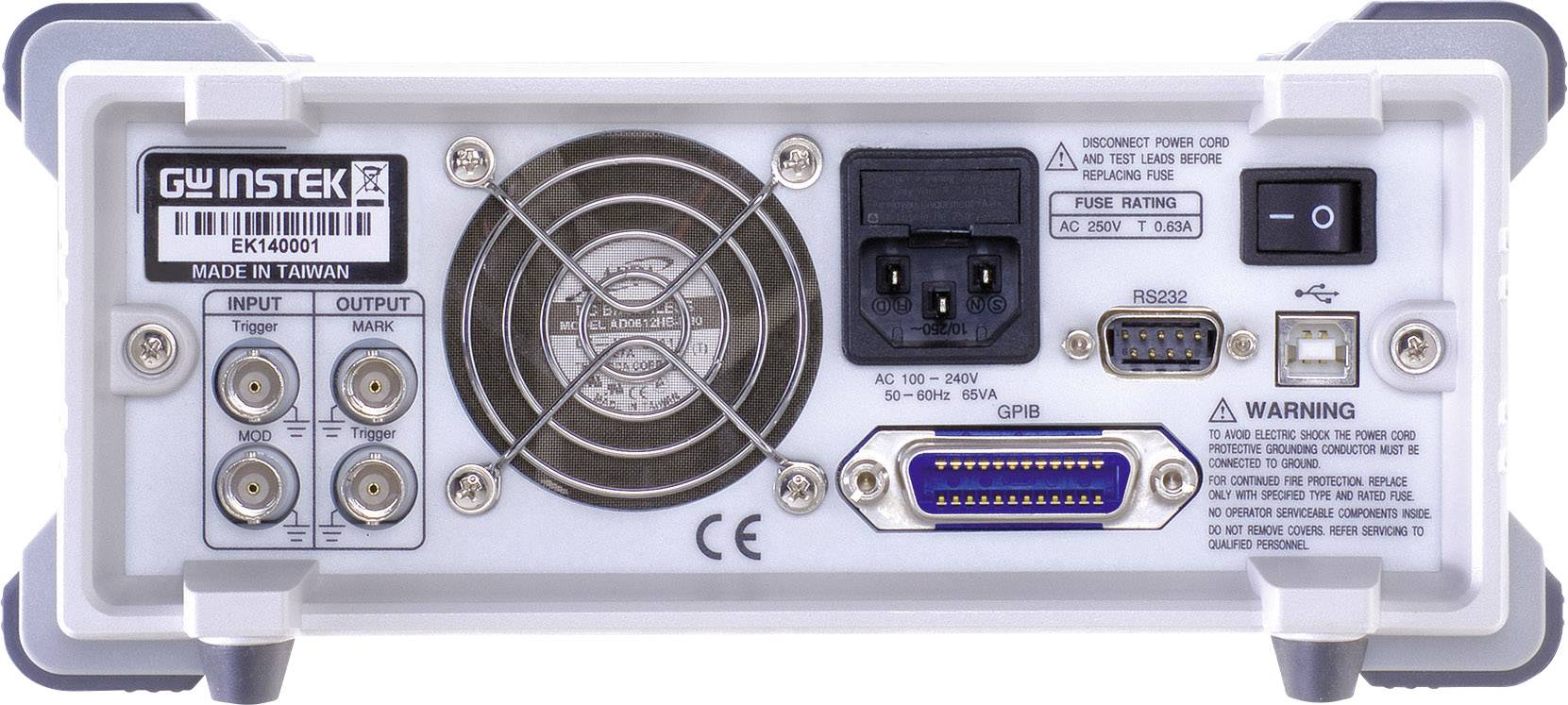

- Interfejsy
GPIB
RS-232
USB
- Zasilanie
sieciowe
- Model katalogowy producenta
AFG-3051
- Zakres częstotliwości
1 µHz – 50 MHz
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 123741 Generator funkcyjny GW Instek AFG-3051
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 123741 Generator funkcyjny GW Instek AFG-3051
Deklaracja zgodności
Deklaracja zgodności 123741 Generator funkcyjny GW Instek AFG-3051
Pliki do pobrania
Pliki do pobrania 123741 Generator funkcyjny GW Instek AFG-3051
Pliki do pobrania 123741 Generator funkcyjny GW Instek AFG-3051
Opis
Generator funkcyjny AFG-3051 z bezpośrednim cyfrowym generowaniem sygnału (DDS) zapewnia szerokość pasma 50 MHz. Wyposażenie obejmuje sygnały standardowe tj. sinus, prostokąt, rampa, puls, szumy, DC, Sin(x) /x, wzrost wykładniczy, spadek wykładniczy, negatywy rampy i sygnał arbitralny 200 MSa/s. Dodatkowo dostępne są funkcje AM/FM/PWM/modulacja FSK, Sweep i tryb Burst. Kolorowy wyświetlacz graficzny LCD wielkości 10,9 cm pokazuje wszystkie parametry i ustawienia oraz kształt fali. Złącze USB pozwala na zdalne sterowanie za pomocą komputera. Arbitralne kształty fal można generować za pomocą oprogramowania PC® do pobrania oraz przenosić do generatora przez złącze USB. W połączeniu z oscyloskopami z pamięcią serii GDS 3000 jest możliwa cyfrowa regeneracja zmierzonego sygnału (DWR).
Charakterystyka
- USB host
- Regulowany stosunek impulsów do pauz w celu uzyskania sygnałów prostokątnych
- Ustawienie parametrów kształtu fal za pomocą klawiatury i pokrętła
- Jednoczesne wyświetlanie parametrów i przebiegu (WYSIWYG)
- Pamięć do zachowania 10 ustawień
- Pamięć do zapisu 10 stałych form sygnałów 1 Mpts.
- Funkcja pomocy w menu ekranowym.
Zakres dostawy
- Kabel pomiarowy (BNC – BNC)
- Kabel sieciowy
- Instrukcja obsługi (WB)
- Skrócona instrukcja obsługi
Uwagi
Oprogramowanie PC® do generowania sygnałów arbitralnych jest dostępne do pobrania w Internecie.
