Generator funkcyjny Tektronix AFG31101

EAN:
Numer producenta
Numer produktu

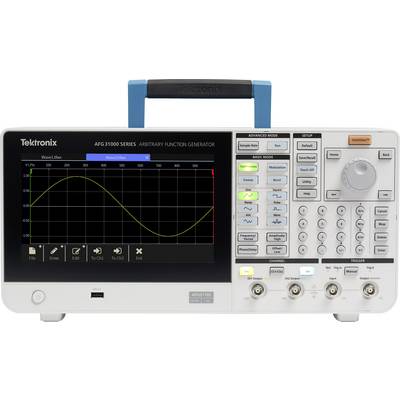

Generator funkcyjny z wyświetlaczem pokazuje falę sinusoidalną. Widoczne są pokrętła sterujące oraz złącza do konfiguracji i wyjścia.
Generator funkcyjny z wyświetlaczem pokazuje falę sinusoidalną. Widoczne są pokrętła sterujące oraz złącza do konfiguracji i wyjścia.
Generator funkcyjny z wyświetlaczem pokazujący ustawienia i kształt fali. Widoczne są przyciski i pokrętła do obsługi. Marka Tektronix.
Generator funkcyjny z wyświetlaczem przedstawia dwie krzywe i kilka ustawień, w tym częstotliwość i amplitudę. Oznaczony: 'Tektronix'.
Generator funkcyjny serii AFG31000 firmy Tektronix to dwukanałowe urządzenie generujące sygnały dowolnego kształtu, wyświetlające przebiegi na wyświetlaczu cyfrowym.
Generator funkcyjny z wyświetlaczem cyfrowym pokazuje falę sinusoidalną. Po prawej stronie wyświetlacza widoczne są różne przyciski i pokrętła.
Generator funkcji dowolnych z wyświetlaczem pokazuje kształty fal i parametry. Elementy sterujące i złącza są widoczne.
Generator funkcyjny dowolnego kształtu z wyświetlaczem i panelem sterowania, prezentujący listę sekwencji na ekranie oraz różne przyciski i złącza.
Arbitralny generator funkcji z wyświetlaczem prezentuje graficzne i numeryczne dane dotyczące częstotliwości i amplitudy w dwóch kanałach.
Oscyloskop z cyfrowym wyświetlaczem, widoczne opcje kształtu fali, przyciski i złącza do różnych pomiarów.
Elektroniczne urządzenie z ekranem wyświetla fale sinusoidalne i funkcje. Przyciski i pokrętła po prawej stronie służą do obsługi.
Generator funkcyjny z wyświetlaczem pokazuje listę kształtów fal oraz graficzne przedstawienia. Elementy sterujące są rozmieszczone po prawej stronie.
Dłoń dotyka ekranu generatora funkcyjnego z graficznym wyświetlaczem na kolorowym ekranie, wiele przycisków po stronie.
Osoba pracuje przy stole z kilkoma urządzeniami elektronicznymi. Obraca pokrętłem jednego z urządzeń, dokonując regulacji.
Ekran wyświetla interfejs oscyloskopu z sekwencją fal, widokiem wykresu i wieloma opcjami sterowania.
Obraz wyświetlacza oscyloskopu z żółtą falą sinusoidalną przedstawioną na osi czasu od 0 do 1000.
Diagram fali z wyraźnym szczytem około 110 mV, następnie spadkiem do około 0 mV. Oś X: 'Pts', Oś Y: 'mV'.
Ekran oscyloskopu pokazuje dwa kanały: CH1 generuje falę sinusoidalną, CH2 falę zmodulowaną. Oba wyświetlają częstotliwość i amplitudę.
Obraz ekranu generatora sygnału z dwoma kanałami. Kanał 1 wyświetla częstotliwość 1 MHz, kanał 2 nie jest jeszcze skonfigurowany. Dostępne są opcje synchronizacji i kopiowania między kanałami.
Urządzenie sterujące z dwoma kanałami wyświetla informacje o częstotliwości i fazie. Poniżej diagram połączenia jednostki głównej i podrzędnej.
Tylna część urządzenia elektronicznego z portami i wentylatorem. Naklejka pokazuje ostrzeżenia i dane techniczne.
Widok z tyłu niebieskiego urządzenia elektronicznego z wieloma portami przyłączeniowymi i wentylatorem. Napisy ostrzegają przed zagrożeniami elektrycznymi.
Panel sterowania urządzenia elektronicznego z przyciskami i pokrętłami do wyboru trybów, takimi jak 'Tryb Podstawowy' i 'Tryb Zaawansowany', w tym przycisk 'InstaView'.
1/22
Tektronix
Karta katalogowa (PDF)
English


Pokaż produkty alternatywne

Liczba

Suma (25 121,14 zł / Sztuka)
zł
30 899,00 zł
z VAT (klient indywidualny)
Zgłoś wątpliwości prawne
  • Cechy produktu
  • Dane techniczne
  • Warianty
  • Dokumenty i pliki do pobrania
  • Opis produktu
  • Często kupowane razem
  • Akcesoria

Cechy produktu

Generator funkcyjny Tektronix AFG31101

  • 1- lub 2-kanałowe modele
  • Zakres amplitud wyjściowych 1 mVP-P do 10 VP-P przy 50 obciążeniach Ω
  • Zastosowania:
  • Zaawansowane badania
  • Synchronizacja zegara i systemu
  • Replikacja sygnałów z realnego świata
  • Charakterystyka komponentów i obwodów oraz ich walidacja
  • Projektowanie i testowanie układów wbudowanych
  • Ogólne generowanie sygnału

Dane techniczne

  • Rozdzielczość wyświetlacza: 800 x 480 pikseli, wymiary: 191,8 x 412,8 x 149,3 mm, impedancja wyjściowa: 50 Ω, zasilanie: 100 - 240 V, 47-63 Hz; 115 V, 360-440 Hz
Rodzaj produktu

Generator funkcyjny

Zakres częstotliwości

0.000001 Hz - 100 MHz

Rodzaj sygnału wyjściowego

Arbitralny

Trójkąt

Impulsowy

Szum

Prostokątny

Sinus

Zakres częstotliwości (sinus)

1 μHz - 100 MHz

Współczynnik zawartości harmonicznych sinus

±0.15 - 0.3 dB

Zakres częstotliwości (kwadrat)

1 μHz - 80 MHz

Czas narastania prostokąta

≤ 4.2 ns

Rodzaj wyświetlacza

cyfrowy

Zakres częstotliwości (trójkąt)

1 μHz - 1 MHz

Zakres częstotliwości (ARB)

1 mHz - 50 MHz

fabryczna (bez certyfikatu)

Modulacja (wewnętrzna)

AM, FM, PM, PMW, ASK, FSK, PSK

Modulacja (zewnętrzna)

AM, FM, PM, PMW, ASK, FSK, PSK

Wymiary

(S x W) 413 mm x 192 mm

Waga

4.7 kg

Ilość kanałów

1-kanałowy

Maksymalna częstotliwość

100 MHz

Minimalna częstotliwość

0.000001 Hz

Właściwości generatora funkcji

modulacja

Szerokość produktu

413 mm

Wysokość produktu

192 mm

Zasilanie

sieciowe

Model katalogowy producenta

AFG31101

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Kalibracja
Zakres częstotliwości (sinus)
Rodzaj sygnału wyjściowego

Generator funkcyjny Tektronix AFG31101
Generator funkcyjny Tektronix AFG31101

1785556


Ten produkt
fabryczna (bez certyfikatu)
1 μHz - 100 MHz
Arbitralny
Generator funkcyjny Tektronix AFG31021
Generator funkcyjny Tektronix AFG31021

1785552


fabryczna (bez certyfikatu)
1 μHz - 25 MHz
Arbitralny
Generator funkcyjny Tektronix AFG31022
Generator funkcyjny Tektronix AFG31022

1785553


fabryczna (bez certyfikatu)
1 μHz - 25 MHz
Arbitralny
Generator funkcyjny Tektronix AFG31051
Generator funkcyjny Tektronix AFG31051

1785554


fabryczna (bez certyfikatu)
1 μHz - 50 MHz
Arbitralny
Generator funkcyjny Tektronix AFG31052
Generator funkcyjny Tektronix AFG31052

1785555


fabryczna (bez certyfikatu)
1 μHz - 50 MHz
Arbitralny
Generator funkcyjny Tektronix AFG31102
Generator funkcyjny Tektronix AFG31102

1785557


fabryczna (bez certyfikatu)
1 μHz - 100 MHz
Arbitralny
Generator funkcyjny Tektronix AFG31151
Generator funkcyjny Tektronix AFG31151

1876776


fabryczna (bez certyfikatu)
1 μHz - 125 MHz
Arbitralny
Generator funkcyjny Tektronix AFG31152
Generator funkcyjny Tektronix AFG31152

1876777


fabryczna (bez certyfikatu)
1 μHz - 125 MHz MHz
Arbitralny
Generator funkcyjny Tektronix AFG31251
Generator funkcyjny Tektronix AFG31251

1876778


fabryczna (bez certyfikatu)
1 μHz - 125 MHz
Arbitralny
Generator funkcyjny Tektronix AFG31252
Generator funkcyjny Tektronix AFG31252

1876779


fabryczna (bez certyfikatu)
1 μHz - 125 MHz
Arbitralny

Do pobrania

Karta katalogowa

English

Karta katalogowa 1785556 Generator funkcyjny Tektronix AFG31101

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1785556 Generator funkcyjny Tektronix AFG31101

Informacje

Deutsch (Deutschland)

Informacje 1785556 Generator funkcyjny Tektronix AFG31101

Opis

Seria AFG31000 to najlepszy generator funkcji w swojej klasie. Przez cały proces produkcyjny opracowany pod kątem najwyższych wymagań dotyczących wydajności i wszechstronności. 9-calowy pojemnościowy ekran dotykowy, wbudowana dowolna aplikacja przebiegów arbitralnych i opatentowana technologia InstaView ™ zapewniają niespotykaną łatwość użycia dla naukowców i inżynierów, umożliwiając im skupienie się na pracy.

Charakterystyka

  • Tryb Dual zapewnia łatwość obsługi i elastyczność
  • Wbudowany ArbBuilder do tworzenia i edytowania dowolnych funkcji
  • Opatentowana technologia InstaView ™
  • Kompatybilny z TekBench®.

Opis

Seria AFG31000 to najlepszy generator funkcji w swojej klasie. Przez cały proces produkcyjny opracowany pod kątem najwyższych wymagań dotyczących wydajności i wszechstronności. 9-calowy pojemnościowy ekran dotykowy, wbudowana dowolna aplikacja przebiegów arbitralnych i opatentowana technologia InstaView ™ zapewniają niespotykaną łatwość użycia dla naukowców i inżynierów, umożliwiając im skupienie się na pracy.

Charakterystyka

  • Tryb Dual zapewnia łatwość obsługi i elastyczność
  • Wbudowany ArbBuilder do tworzenia i edytowania dowolnych funkcji
  • Opatentowana technologia InstaView ™
  • Kompatybilny z TekBench®.
