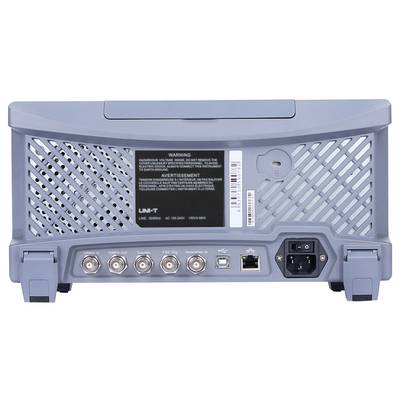

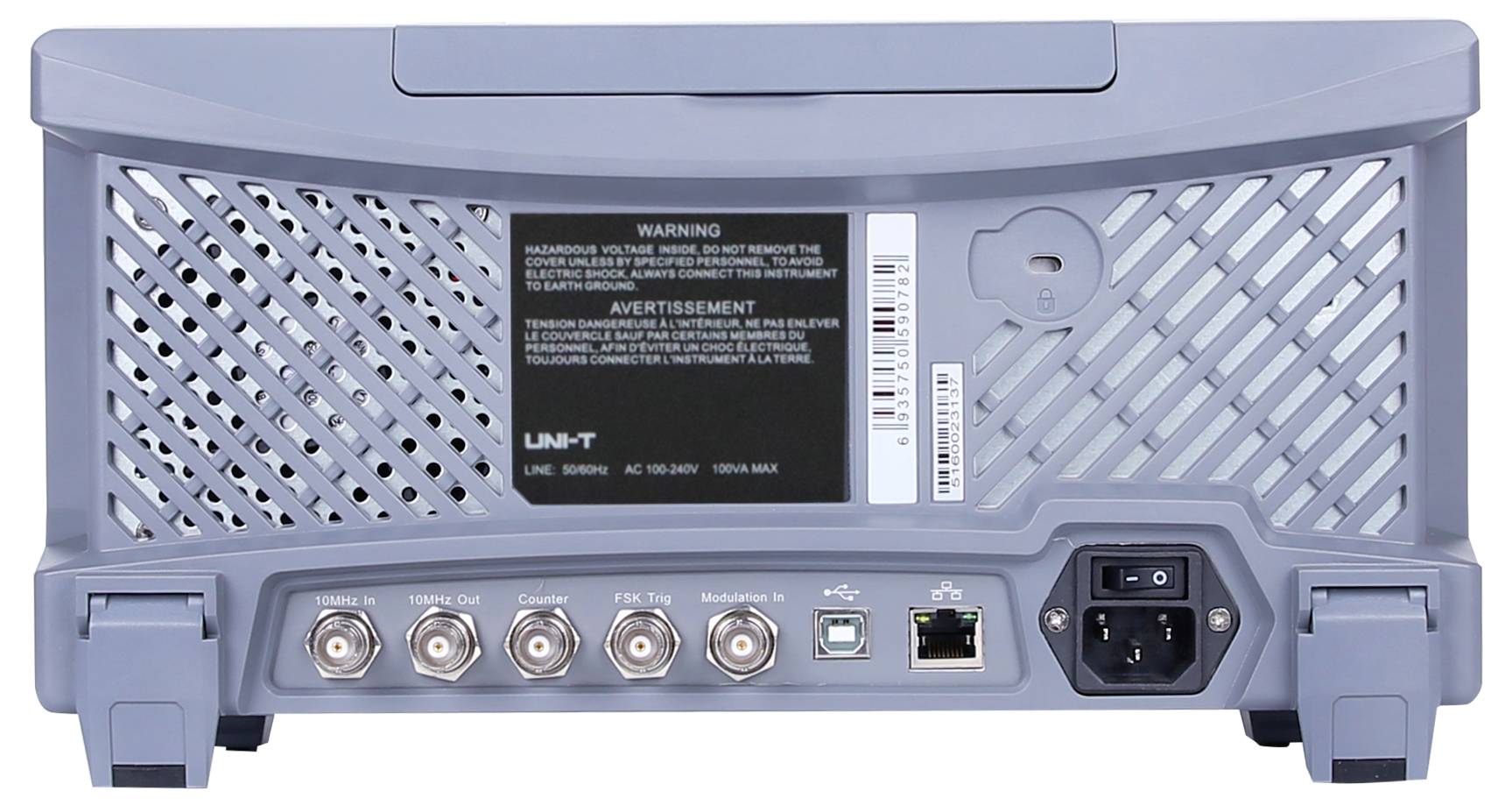

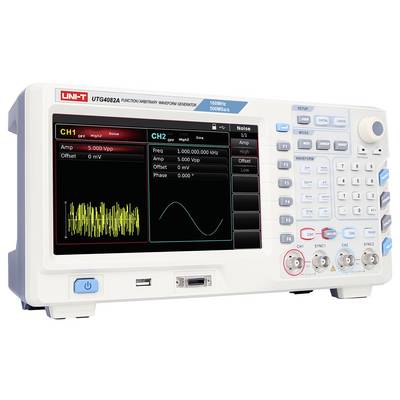

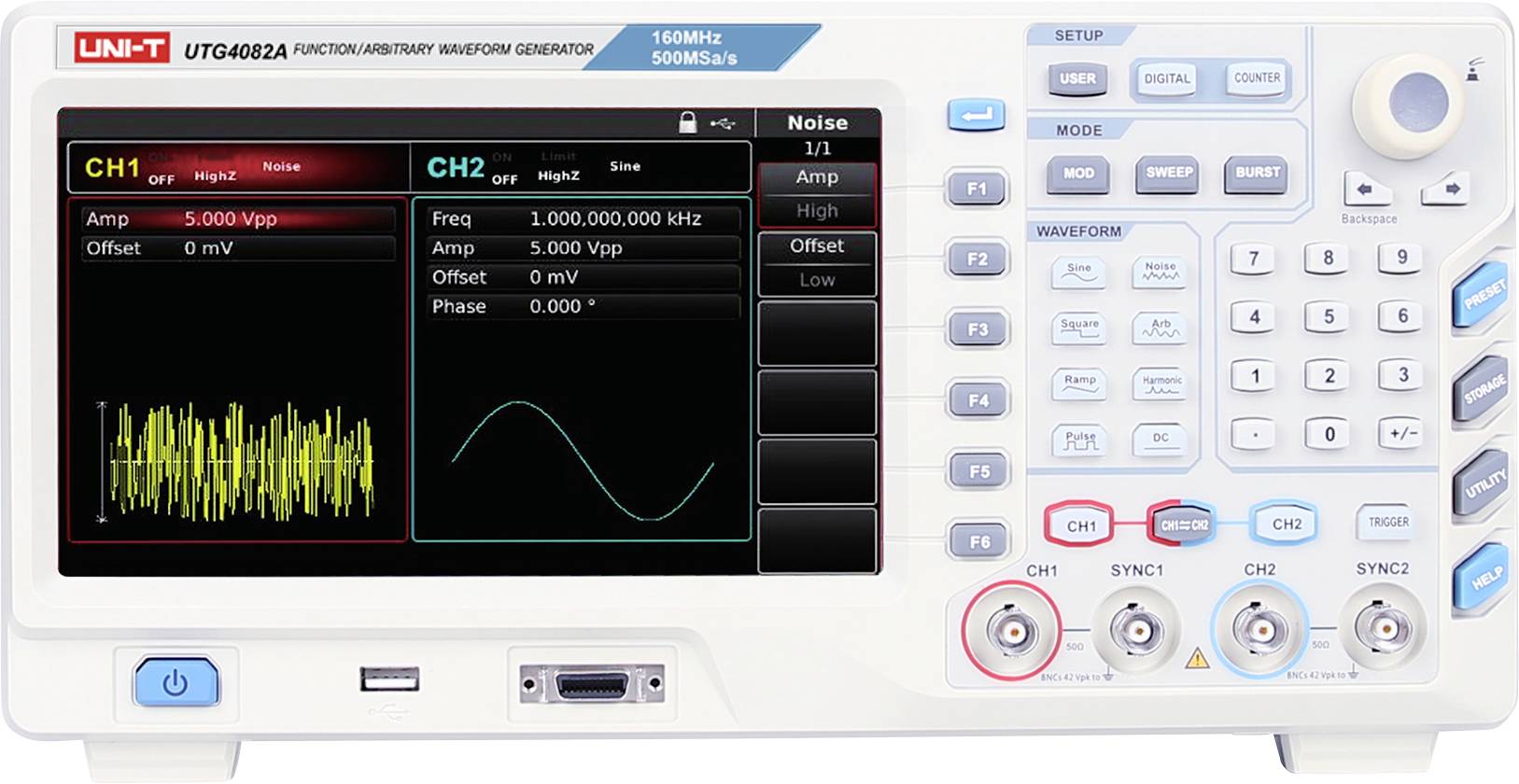

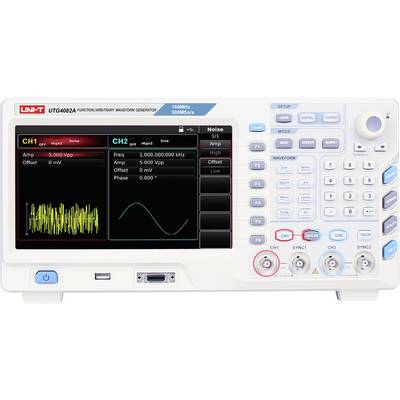

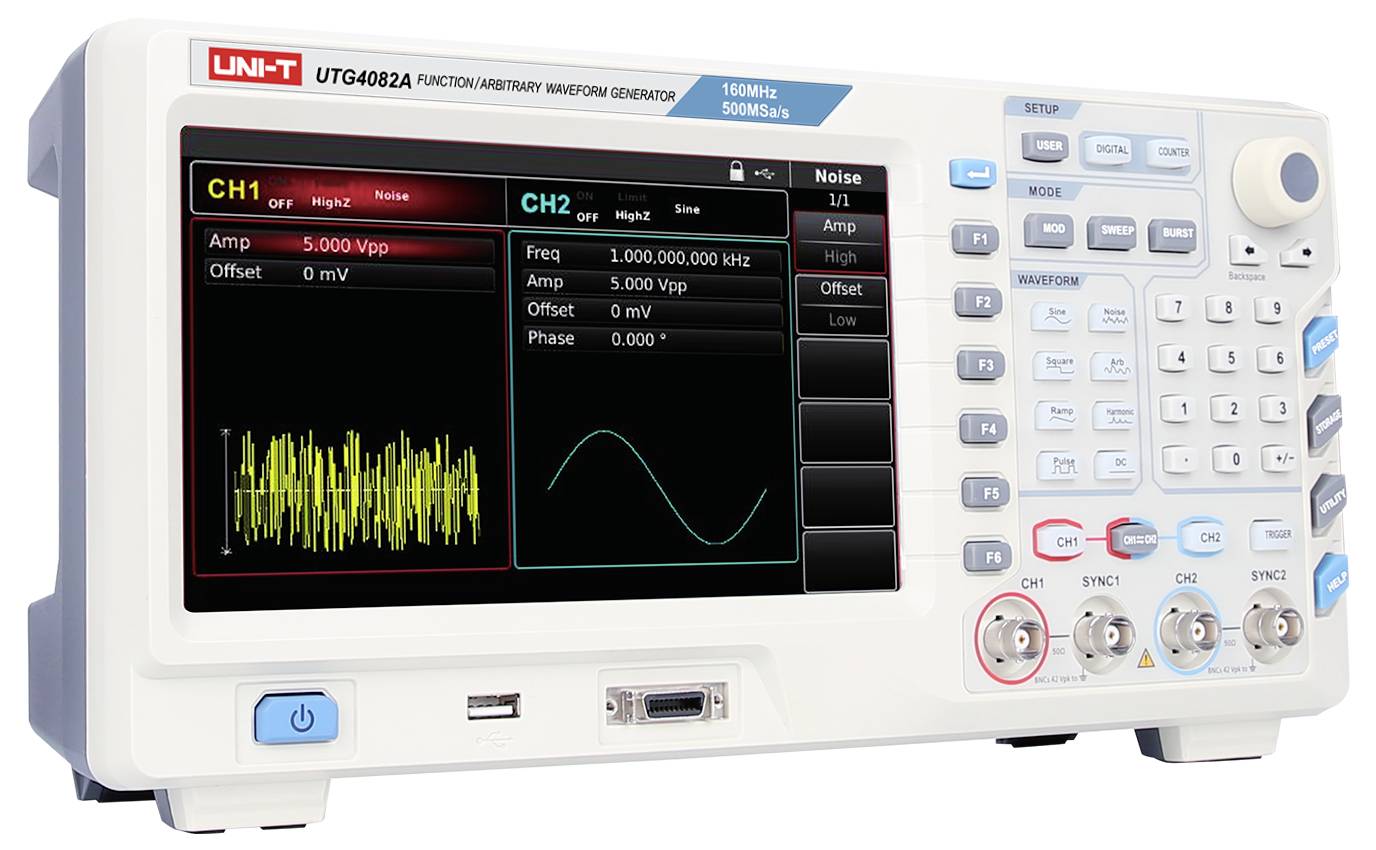

Generator funkcyjny Uni-T UTG4082A
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
10 Sztuki
Liczba
Suma (3234,96 zł / Sztuka)
zł
3979,00 zł
z VAT (klient indywidualny)
Dostępnych jest tylko 10 sztuka
Cechy produktu
UNI-T UTG4082A Generator funkcji dowolnych 80MHz 2-kanałowy 500MSa/S 32Mpts8-calowy wyświetlacz TFT-LCD
- Maksymalna częstotliwość wyjściowa: 80 MHz
- Częstotliwość próbkowania: 500MSa/s
- Rozdzielczość pionowa: 16 bitów
- Kanały: 2
- Długość dowolnej fali: 32 Mpts
- Wyświetlacz: 8-calowy TFT-LCD
Dane techniczne
- Częstotliwość próbkowania 500 MSa/s
- 16-bitowa rozdzielczość pionowa
- Głębokość pamięci 32 Mpts
- Pamięć 7 GB
- Wyjście protokołu (I2C, SPI, RS232/UART)
- Rodzaj sygnału wyjściowego
Fala sinusoidalna, fala prostokątna, fala piłokształtna (rampa), harmoniczna, impulsowa, szumowa, stała i dowolna.
- Rodzaj produktu
Generator funkcyjny
- Zakres częstotliwości
1 µHz - 80 Hz
- Rodzaj sygnału wyjściowego
Arbitralny
- Zakres częstotliwości (sinus)
1 µHz - 80 Hz
- Współczynnik zawartości harmonicznych sinus
0,2 %
- Zakres częstotliwości (kwadrat)
30 MHz
- Czas narastania prostokąta
7 ns
- Rodzaj wyświetlacza
LCD
- Zakres częstotliwości (trójkąt)
1 µHz bis 2 MHz
- Zakres częstotliwości (ARB)
1 µHz bis 20 MHz
fabryczna (bez certyfikatu)
- Modulacja (wewnętrzna)
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
- Modulacja (zewnętrzna)
AM, FM, PM, PWM, SUM (przez wejście analogowe) oraz ASK, FSK, PSK, OSK
- Przerzutnik (synchroniczny)
Wewnętrzny, zewnętrzny (zgodny z TTL) lub ręczny
- Bramka (asynchroniczna)
Obsługuje tryb bramkowanego sygnału seryjnego
- Pomiar częstotliwości (zewnętrzny)
Wysokoprecyzyjny 6-bitowy licznik częstotliwości; zakres od 100 mHz do 800 MHz
- Wymiary
(S x W) 336 mm x 164 mm
- Waga
3.5 kg
- Ilość kanałów
2- kanałowy
- Maksymalna częstotliwość
80 Hz
- Minimalna częstotliwość
1 µHz
- Szerokość produktu
336 mm
- Wysokość produktu
164 mm
- Interfejsy
USB (host)
USB (urządzenie)
LAN
- Zasilanie
230 V/AC
- Model katalogowy producenta
UTG4082A
Do pobrania
Karta katalogowa
Karta katalogowa 3757389 Generator funkcyjny Uni-T UTG4082A
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3757389 Generator funkcyjny Uni-T UTG4082A
Opis
Układ UTG4082A jest wykorzystywany w szerokim zakresie zastosowań i integruje wiele form sygnału, w tym generator funkcji, generator przebiegów dowolnych, generator impulsów, generator harmonicznych oraz analogowe i cyfrowe źródła modulacji. Oferuje wysoką częstotliwość próbkowania do 500 MSa/s i maksymalną długość fali do 32 Mpt. W UTG4082A zastosowano technologię Direct Digital Synthesizer (DDS), która pozwala na generowanie stabilnych, precyzyjnych sygnałów o niskim poziomie zniekształceń. Przyjazny użytkownikowi interfejs z 8-calowym wyświetlaczem o wysokiej rozdzielczości i przemyślany układ panelu sterowania zapewniają wydajną i wygodną obsługę.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Różnorodne typy modulacji: obsługa AM, FM, PM, a także modulacji cyfrowych, takich jak ASK, FSK, PSK, QAM i wiele innych.
- Funkcja wyjścia harmonicznego: Do 16 harmonicznych z możliwością dowolnej regulacji (rząd, amplituda, faza)
- Głębokość pamięci 32 Mpts i pamięć 7 GB: Duża głębokość pamięci przebiegów dowolnych i rozbudowana pamięć wewnętrzna.
- Funkcja przemiatania: tryby przemiatania liniowego i logarytmicznego
- Interfejsy cyfrowe (opcjonalnie): obsługa SPI, I²C i UART
Zakres dostawy
- UTG4082A x 1
- Kabel zasilający x 1
- Kabel USB x 1
- Kabel przelotowy BNC-BNC × 1
Uwagi
Inne modele
- UTG4122A: częstotliwość wyjściowa 120 MHz, częstotliwość próbkowania 500 MSa/s, rozdzielczość 16-bitowa, 2 kanały, długość dowolnego przebiegu 32 Mpts, 8-calowy ekran dotykowy TFT-LCD.
- UTG4162A: częstotliwość wyjściowa 160 MHz, częstotliwość próbkowania 500 MSa/s, rozdzielczość 16-bitowa, 2 kanały, długość dowolnego przebiegu 32 Mpts, 8-calowy ekran dotykowy TFT-LCD.
- UTG4202A: częstotliwość wyjściowa 200 MHz, częstotliwość próbkowania 500 MSa/s, rozdzielczość 16 bitów, 2 kanały, długość dowolnego przebiegu 32 Mpts, 8-calowy wyświetlacz TFT-LCD.
