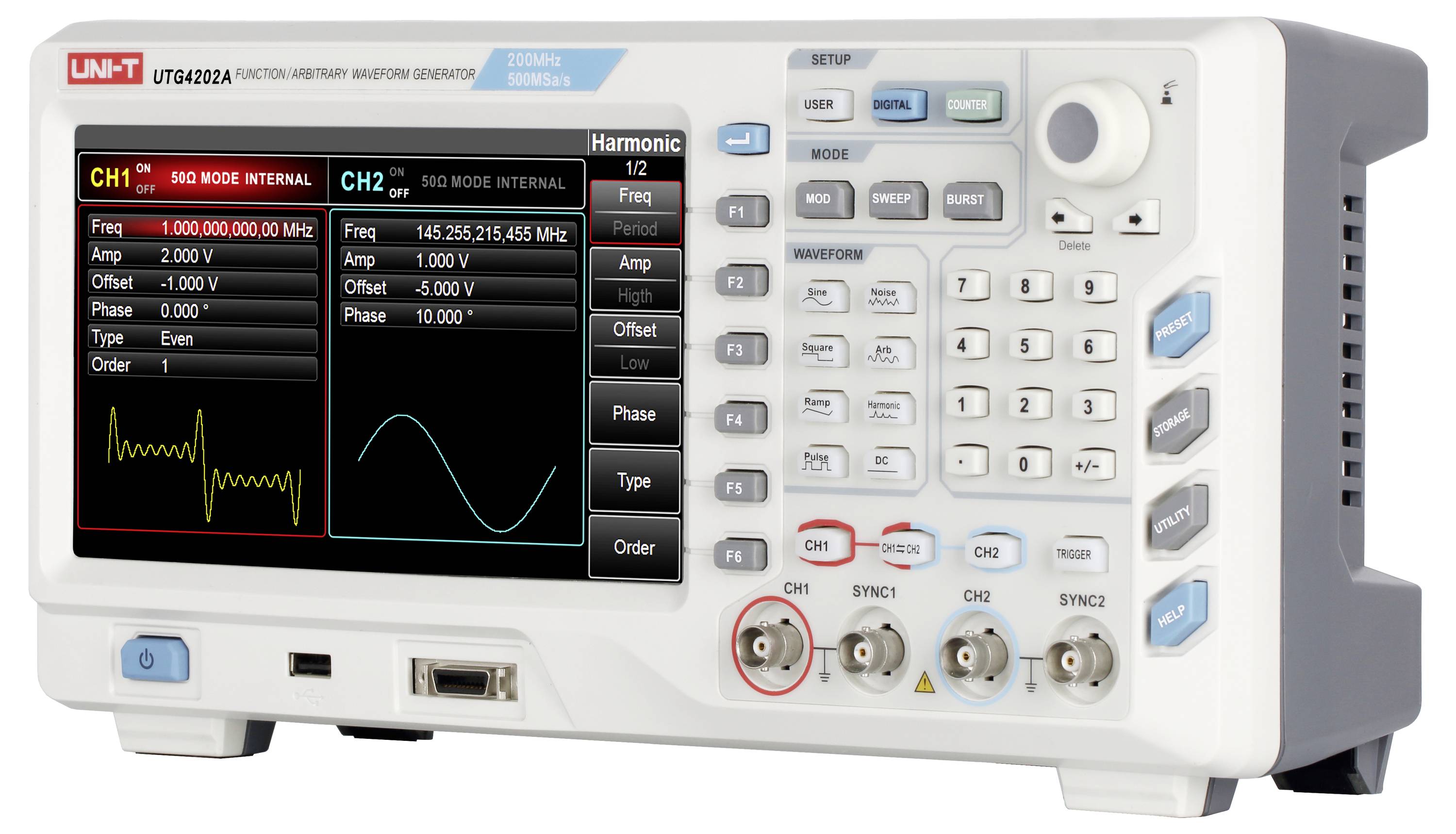

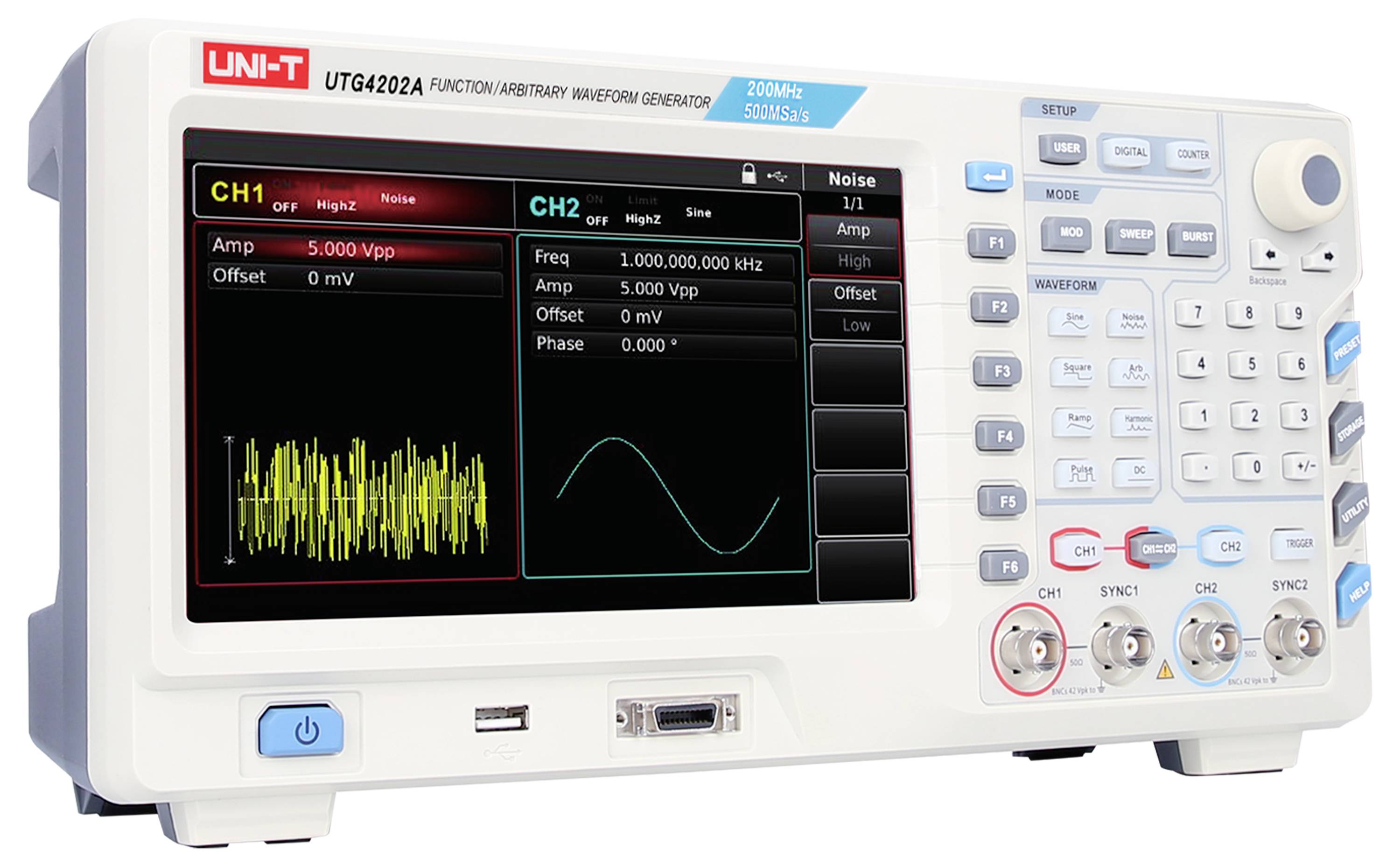

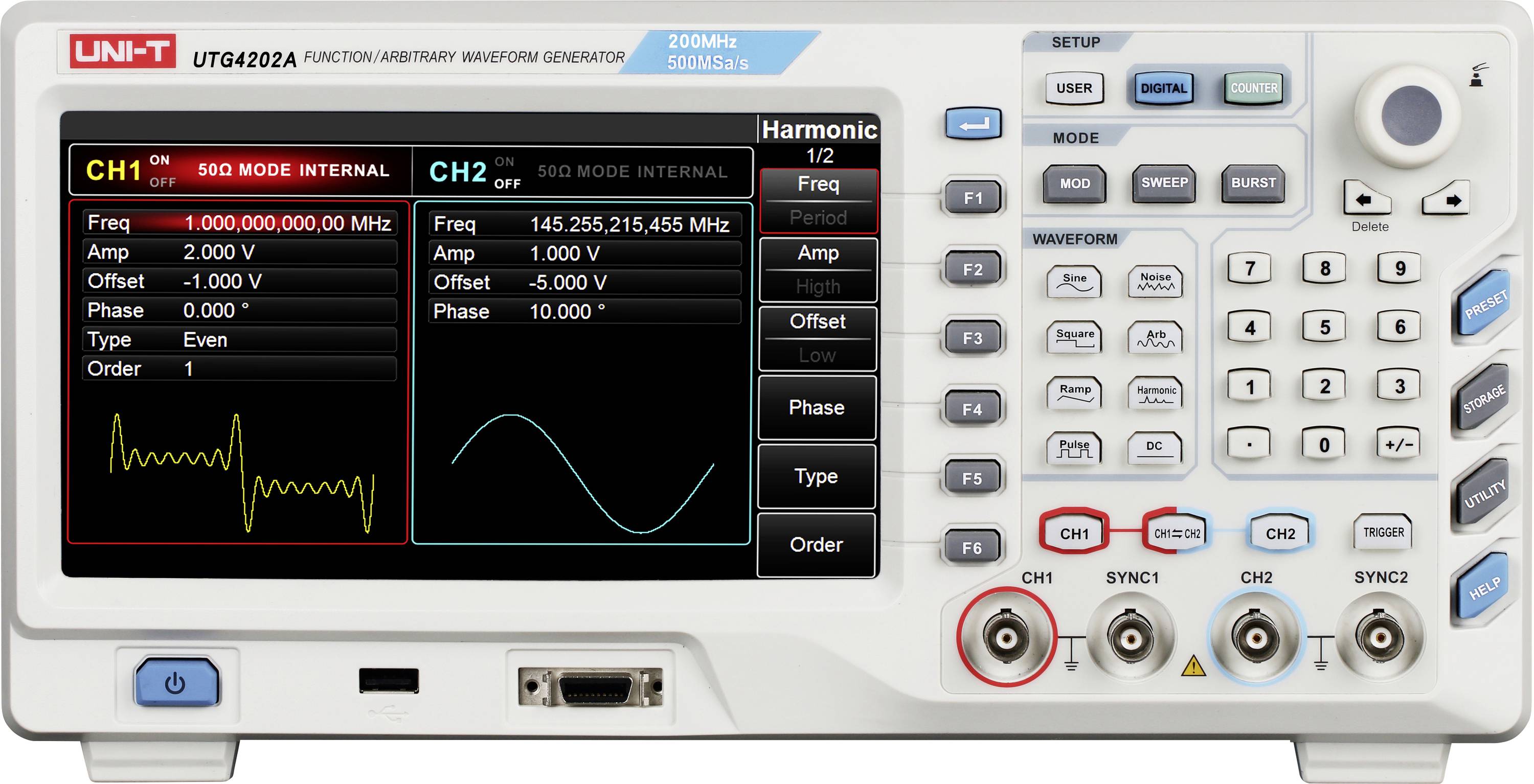

Generator funkcyjny Uni-T UTG4202A
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
10 Sztuki
Suma (7649,00 zł / Sztuka)
7649,00 zł
6218,70 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
Dostępnych jest tylko 10 sztuka
Dostępne tylko dla klientów biznesowych
14-dniowe prawo do zwrotu w cenieCechy produktu
UNI-T UTG4202A Generator funkcji dowolnych 200MHz 2-kanałowy 500MSa/S 32Mpts8-calowy wyświetlacz TFT-LCD
- Maksymalna częstotliwość wyjściowa: 200 MHz
- Częstotliwość próbkowania: 500MSa/s
- Rozdzielczość pionowa: 16 bitów
- Kanały: 2
- Długość dowolnej fali: 32 Mpts
- Wyświetlacz: 8-calowy TFT-LCD
Dane techniczne
- 8-calowy (20,3 cm) kolorowy wyświetlacz LCD TFT, WVGA (800 x 480)
- 16-bitowa rozdzielczość pionowa
- cyfrowe wyjście protokołu (UART, I2C, SPI)
- Rodzaj sygnału wyjściowego
Fala sinusoidalna, fala prostokątna, fala rampowa, fale harmoniczne, fala impulsowa, fala szumowa, napięcie stałe i dowolny kształt fali
- Rodzaj produktu
Generator funkcyjny
- Zakres częstotliwości
1 µHz - 200 MHz
- Rodzaj sygnału wyjściowego
Arbitralny
- Zakres częstotliwości (sinus)
1 µHz bis 200 MHz
- Współczynnik zawartości harmonicznych sinus
0,2 %
- Zakres częstotliwości (kwadrat)
1 µHz bis 60 MHz
- Czas narastania prostokąta
5 ns
- Rodzaj wyświetlacza
LCD
- Zakres częstotliwości (trójkąt)
1 µHz bis 5 MHz
- Zakres częstotliwości (ARB)
1 µHz bis 50 MHz
fabryczna (bez certyfikatu)
- Funkcja wobulowania
Obsługuje liniowe i logarytmiczne przemiatanie częstotliwości
- Modulacja (wewnętrzna)
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
- Modulacja (zewnętrzna)
AM, FM, PM, ASK, FSK, PSK, PWM, SUM
- VCF
Realizowane poprzez zewnętrzne wejście modulacji analogowej
- Przerzutnik (synchroniczny)
Wewnętrzny, Zewnętrzny i Manualny
- Bramka (asynchroniczna)
Obsługiwany w trybie bramkowania (burst) poprzez zewnętrzny interfejs modulacji cyfrowej
- Pomiar częstotliwości (zewnętrzny)
Zintegrowany 6-bitowy licznik częstotliwości, zakres od 100 mHz do 800 MHz
- Wymiary
(S x W) 336 mm x 164 mm
- Waga
3.5 kg
- Ilość kanałów
2- kanałowy
- Maksymalna częstotliwość
200 MHz
- Minimalna częstotliwość
1 µHz
- Właściwości generatora funkcji
modulacja
- Szerokość produktu
336 mm
- Wysokość produktu
164 mm

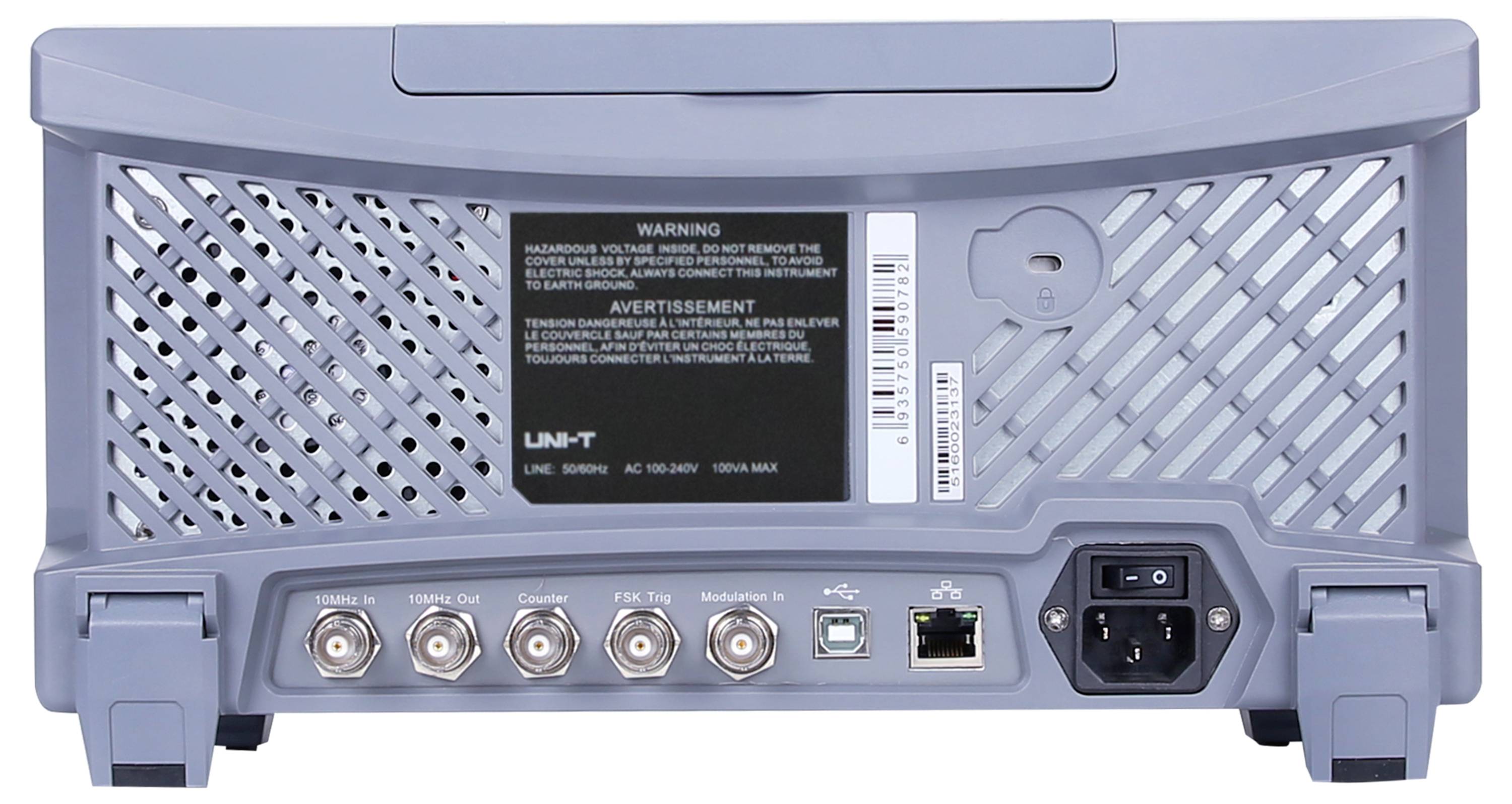

- Interfejsy
USB (urządzenie)
USB (host)
LAN
- Zasilanie
230 V/AC
- Model katalogowy producenta
UTG4202A
Do pobrania
Karta katalogowa
Karta katalogowa 3757392 Generator funkcyjny Uni-T UTG4202A
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3757392 Generator funkcyjny Uni-T UTG4202A
Opis
Układ UTG4202A jest wykorzystywany w szerokim zakresie zastosowań i integruje wiele form sygnału, w tym generator funkcji, generator przebiegów dowolnych, generator impulsów, generator harmonicznych oraz analogowe i cyfrowe źródła modulacji. Oferuje wysoką częstotliwość próbkowania do 500 MSa/s i maksymalną długość fali do 32 Mpt. W UTG4202A zastosowano technologię Direct Digital Synthesizer (DDS), która pozwala na generowanie stabilnych, precyzyjnych sygnałów o niskim poziomie zniekształceń. Przyjazny użytkownikowi interfejs z 8-calowym wyświetlaczem o wysokiej rozdzielczości i przemyślany układ panelu sterowania zapewniają wydajną i wygodną obsługę.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Różnorodne typy modulacji: obsługa AM, FM, PM, a także modulacji cyfrowych, takich jak ASK, FSK, PSK, QAM i wiele innych.
- Funkcja wyjścia harmonicznego: Do 16 harmonicznych z możliwością dowolnej regulacji (rząd, amplituda, faza)
- Głębokość pamięci 32 Mpts i pamięć 7 GB: Duża głębokość pamięci przebiegów dowolnych i rozbudowana pamięć wewnętrzna.
- Funkcja przemiatania: tryby przemiatania liniowego i logarytmicznego
- Interfejsy cyfrowe (opcjonalnie): obsługa SPI, I²C i UART
Zakres dostawy
- UTG4202A x 1
- Kabel zasilający x 1
- Kabel USB x 1
- Kabel przelotowy BNC-BNC × 4
Uwagi
Inne modele
- UTG4082A: częstotliwość wyjściowa 80 MHz, częstotliwość próbkowania 500 MSa/s, rozdzielczość 16-bitowa, 2 kanały, długość dowolnego przebiegu 32 Mpts, 8-calowy ekran dotykowy TFT-LCD.
- UTG4122A: częstotliwość wyjściowa 120 MHz, częstotliwość próbkowania 500 MSa/s, rozdzielczość 16 bitów, 2 kanały, długość dowolnego przebiegu 32 Mpts, 8-calowy wyświetlacz TFT-LCD.
- UTG4162A: częstotliwość wyjściowa 160 MHz, częstotliwość próbkowania 500 MSa/s, rozdzielczość 16-bitowa, 2 kanały, długość dowolnego przebiegu 32 Mpts, 8-calowy ekran dotykowy TFT-LCD.
