Kabeltronik 65H240000 Przewód głośnikowy L-RF 2 x 4 mm² czarny 100 m | Conrad Electronic | Conrad PL

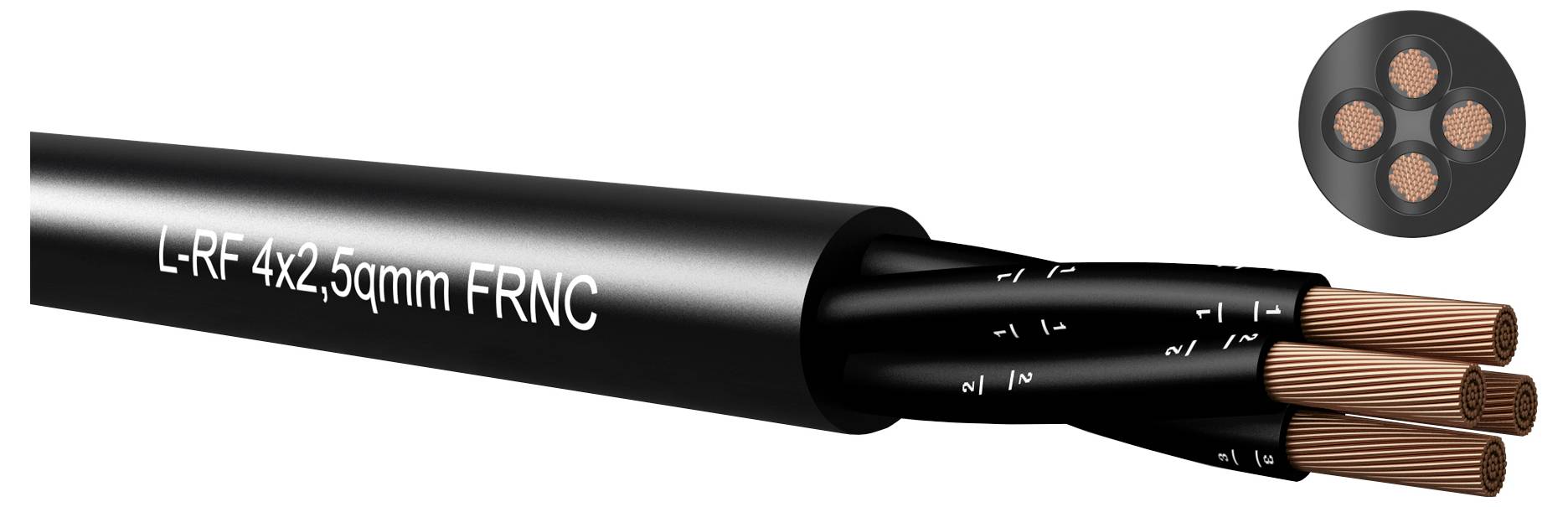

Ilustracja przewodu FNC L-RF 4x2,5 mm z czterema odkrytymi przewodnikami miedzianymi na końcu oraz wkładką przekroju poprzecznego pokazującą układ czterech żył.

Ilustracja przewodu FNC L-RF 4x2,5 mm z czterema odkrytymi przewodnikami miedzianymi na końcu oraz wkładką przekroju poprzecznego pokazującą układ czterech żył.

Zdjęcie poglądowe

Rodzaj produktu

Przewód głośnikowy

Typ kabla

L-RF

Ilość żył (część 1)

2 x

Przekrój żyły (część 1)

4 mm²

Zawartość

100 m

Karta katalogowa (PDF)

Kabeltronik

Dostawa w pon. 9.11

Liczba

Sztuki

Suma (1 m = 21,59 zł)

2159,00 zł

1755,28 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Typ: Kable wielożyłowe
Masa kg/km: 180,00 kg/km
Masa CU kg/km: 76,80 kg/km
Zastosowanie: Bezhalogenowy, trudnopalny (FRNC) kabel głośnikowy do instalacji stałych w studiach, stadionach i innych obiektach wymagających szczególnego bezpieczeństwa.
Materiał przewodnika: drut miedziany, czarny.
Materiał pochwy: FRNC

Rodzaj produktu: Przewód głośnikowy

Typ kabla: L-RF

Ilość żył (część 1): 2 x

Przekrój żyły (część 1): 4 mm²

Przekrój żyły (część 1+2): 2 x 4 mm²

Specyfikacja kabla: bez ekranowania
odporność na ogień

Średnica zewnętrzna: 10 mm

Kolor: czarny

Zawartość: 100 m

Napięcie znamionowe: 500 V

Napięcie probiercze: 2500 V

Promień gięcia dla przewodu sztywnego: 15

Produkt nie zawierający halogenu: tak

Produkt ekranowany: nie

Numer katalogowy producenta: 65H240000

Materiał izolacyjny: FRNC

Minimalna temperatura dla połączeń stałych: -20 °C

Maksymalna temperatura dla połączeń stałych: +70 °C

Minimalna temperatura dla połączeń ruchomych: -5 °C

Maksymalna temperatura dla połączeń ruchomych: +70 °C

Wykonanie żyły: 56 x 0,30 mm

Model katalogowy producenta: L-RF 2 x 4,00 qmm, schwarz

Do pobrania

Karta katalogowa

Karta katalogowa 3805093 Kabeltronik 65H240000 Przewód głośnikowy L-RF 2 x 4 mm² czarny 100 m

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3805093 Kabeltronik 65H240000 Przewód głośnikowy L-RF 2 x 4 mm² czarny 100 m

Opis

Bezhalogenowy, trudnopalny (FRNC) kabel głośnikowy do instalacji stałych w studiach, stadionach i innych obiektach wymagających szczególnego bezpieczeństwa.

Opis tego produktu został przetłumaczony automatycznie.
