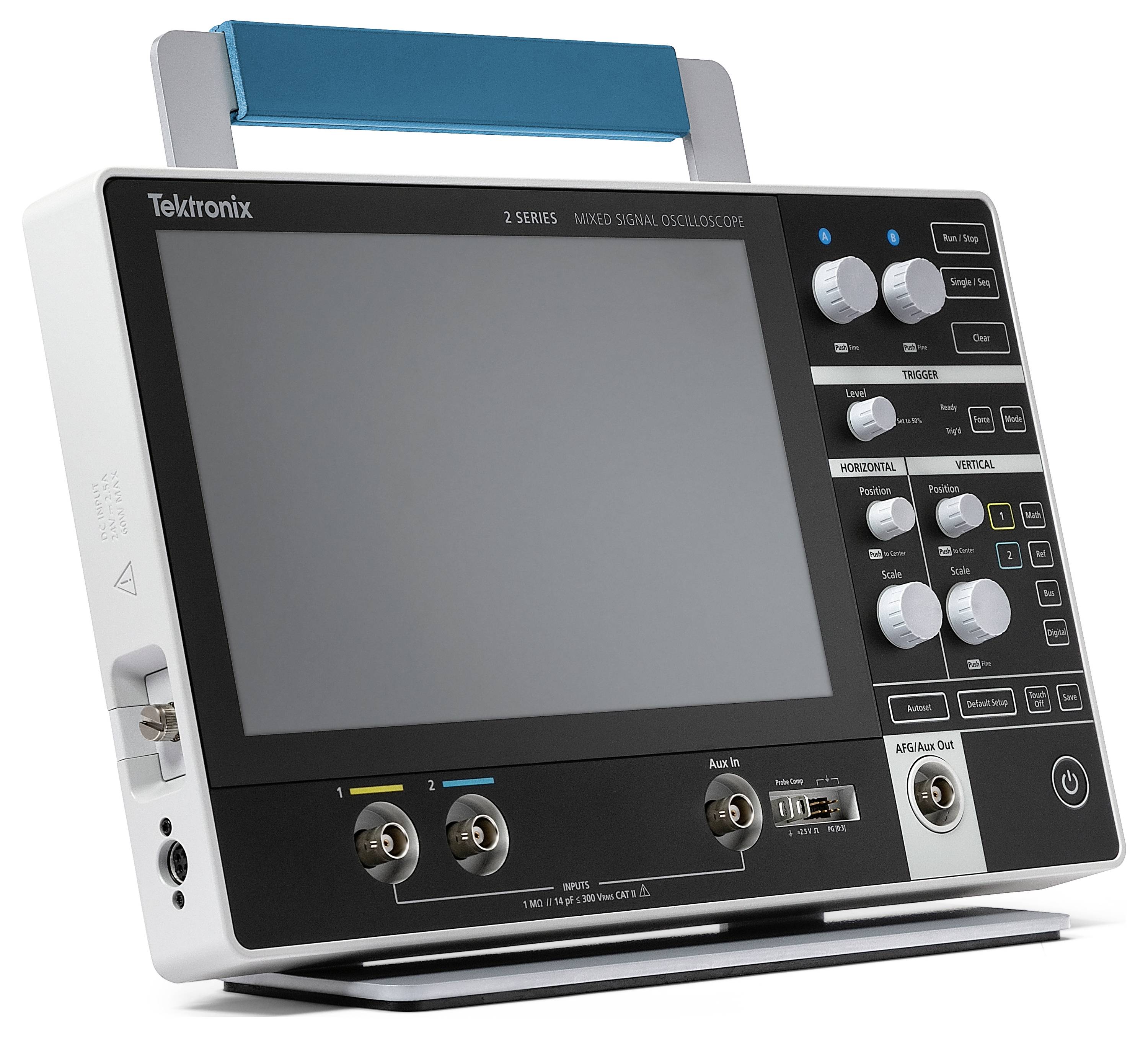

Oscyloskop cyfrowy Tektronix MSO22-EDU 2-BW-200 200 MHz 1.25 GSa/s

Kompaktowy i wszechstronny oscyloskop do codziennego debugowania
Seria MSO 2 oferuje 2 kanały analogowe, pasmo przenoszenia 200 MHz, częstotliwość próbkowania 1,25 GS/s, 16-kanałowy MSO, 50 MHz AFG, 4-bitowy generator wzorców cyfrowych, wygodny wyzwalacz i dekodowanie protokołu — wszystko w kompaktowej obudowie 1,5". Oscyloskop MSO Series 2 to najlepszy oscyloskop do debugowania i testowania urządzeń elektronicznych, niezależnie od miejsca pracy.

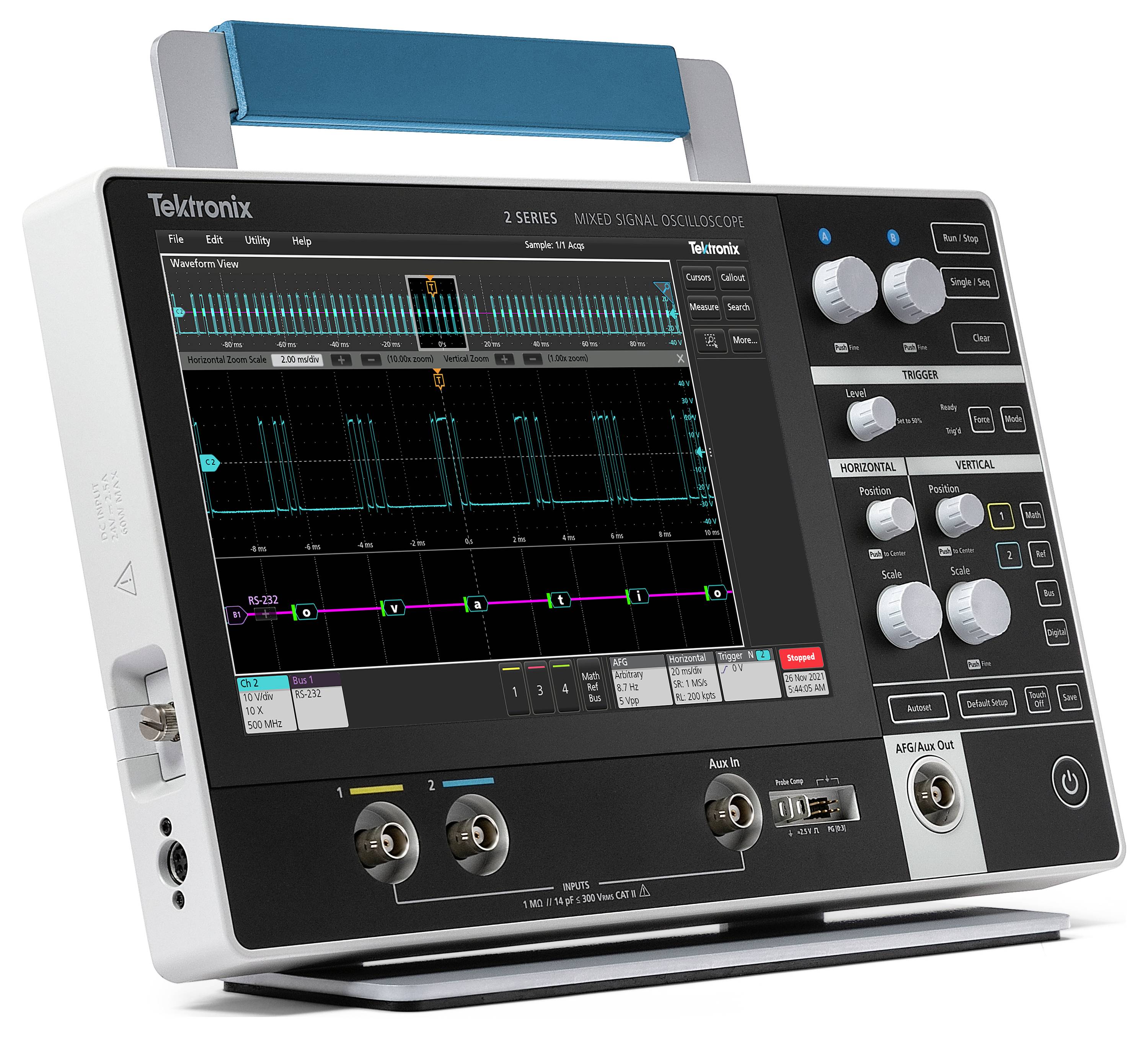

Wyposażony w pojemnościowy ekran dotykowy i niezwykle intuicyjny interfejs użytkownika zaprojektowany specjalnie do obsługi dotykowej, oscyloskop MSO Series 2 należy do nagradzanych oscyloskopów nowej generacji firmy Tektronix. Udostępniany interfejs użytkownika i interfejs programistyczny sprawiają, że korzystanie z dowolnego oscyloskopu Tektronix nowej generacji jest proste.
Opcjonalny akumulator rozszerza możliwości urządzenia, dzięki czemu tego samego urządzenia używanego w laboratorium można używać również w terenie.
Szeroka gama kompatybilnych sond i przemyślany zestaw akcesoriów sprawiają, że MSO Series 2 to najpotężniejsze i najbardziej wszechstronne urządzenie w swojej klasie, odpowiednie do szerokiej gamy zastosowań.

Intuicyjny ekran dotykowy z uproszczonym panelem przednim
Seria MSO 2 oferuje ten sam nagradzany interfejs użytkownika, co droższe oscyloskopy Tektronix, a także obsługuje interakcje z ekranem dotykowym, jakiego można oczekiwać od konsumenckiego urządzenia dotykowego.
Przeciągaj reprezentacje sygnału w lewo/prawo lub w górę/dół, aby dostosować położenie poziome i pionowe lub przesunąć widok powiększony
Ściskając lub rozsuwając palce możesz zmienić skalę lub powiększyć/pomniejszyć obraz w poziomie lub w pionie.
Przesuń palcem od prawej krawędzi ekranu, aby wyświetlić pasek wyników lub od góry do dołu, aby wyświetlić menu w lewym górnym rogu ekranu.

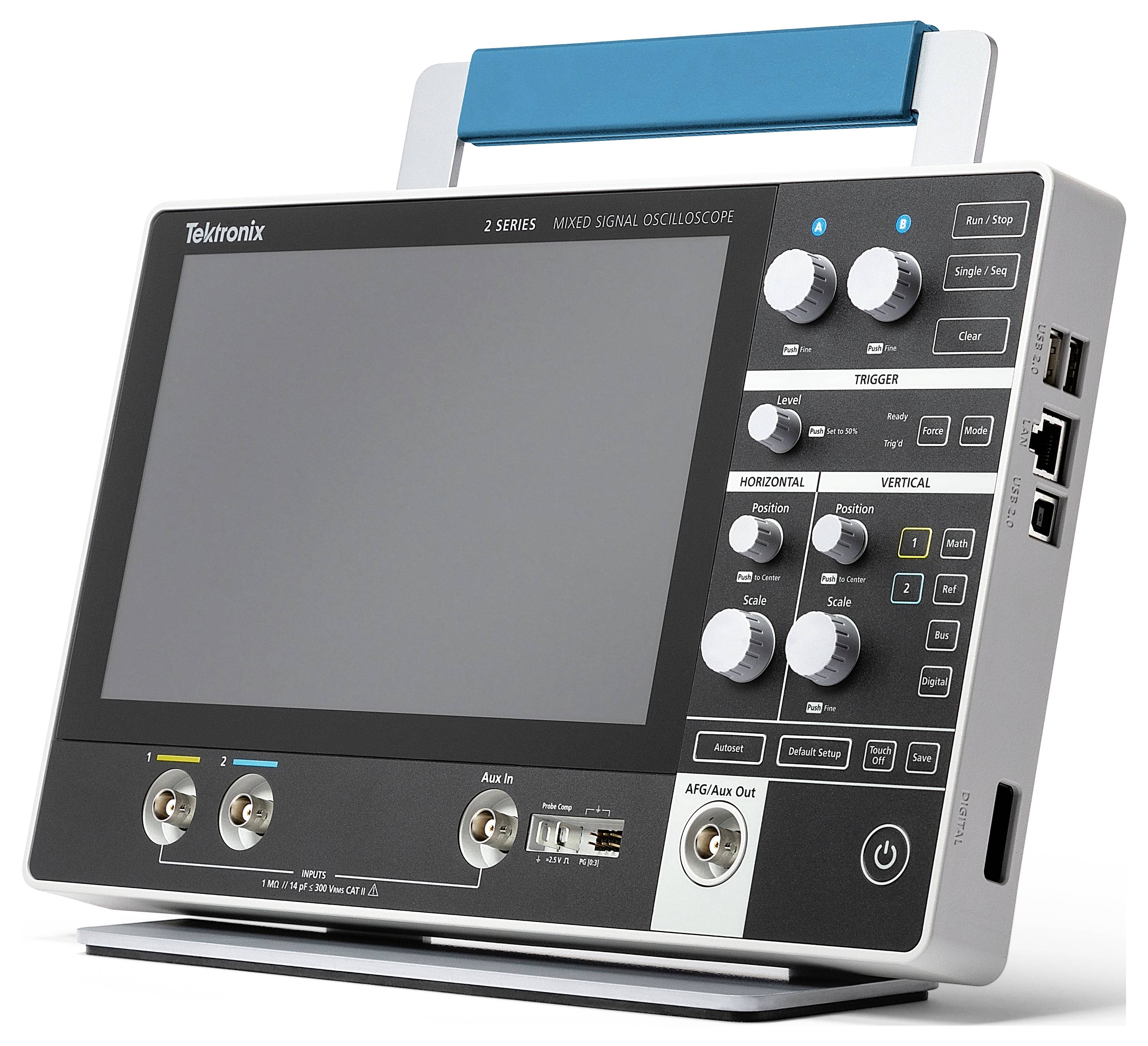

Uproszczony panel przedni obejmuje przyciski i pokrętła z kolorowymi pierścieniami świetlnymi LED, dzięki czemu możliwy jest szybki dostęp i łatwa regulacja najczęściej używanych ustawień urządzenia.
Technologia przełączników membranowych sprawia, że urządzenie jest wytrzymałe, przystosowane do pracy w trudnych warunkach i łatwe do czyszczenia.
Połączenie zoptymalizowanego panelu przedniego i intuicyjnego interfejsu dotykowego pozwala każdemu nowemu technikowi na samodzielną obsługę urządzenia.
Obsługiwana jest również mysz i klawiatura USB, które mogą stanowić trzecią metodę interakcji z urządzeniem.

Niezwykle przyjazny dla użytkownika interfejs z kompleksową analizą umożliwiającą szybki wgląd w dane. Interfejs użytkownika MSO Series 2 został zaprojektowany od podstaw z myślą o obsłudze dotykowej. Wszystkie najważniejsze informacje przedstawiono w postaci serii znaczków z wizualnymi wskazówkami pokazującymi powiązania. Jednym dotknięciem uzyskujesz natychmiastowy dostęp do konfiguracji urządzenia lub zarządzania przebiegami falowymi.
Seria MSO 2 wyróżnia się rewolucyjnym w swojej klasie trybem wyświetlania: trybem stosu. Tradycyjnie wszystkie kształty krzywych nakładano na siatkę ekranu, co skutkowało niepożądanymi kompromisami.
Skala pionowa i położenie każdego przebiegu muszą zostać dostosowane tak, aby się nie nakładały. W rezultacie wykorzystywany jest tylko niewielki procent zakresu przetwornika ADC, co skutkuje niedokładnymi pomiarami.
Zmiana skali przebiegu pionowego i położenia kształtu powoduje nakładanie się, co utrudnia rozróżnianie szczegółów na pojedynczym kształcie.
W trybie wyświetlania piętrowego każdemu przebiegowi przypisana jest osobna warstwa (dodatkowa siatka) reprezentująca cały zakres przetwornika ADC, co zapewnia maksymalną przejrzystość i dokładność. Ponadto można nakładać na siebie grupy kanałów, co pozwala na wizualne porównywanie sygnałów.
Seria MSO 2 oferuje kompleksowy zestaw standardowych narzędzi analitycznych, obejmujący:
Kursory w formie przebiegu i ekranu z możliwością wyboru pozycji odczytu przez użytkownika
37 zautomatyzowanych pomiarów ze statystykami pomiarów i bramkowaniem, z możliwością dodawania nieograniczonej liczby pomiarów, nawigowania od jednego zdarzenia do następnego i natychmiastowego wyświetlania wyniku minimalnego lub maksymalnego
Podstawowa i zaawansowana matematyka przebiegów falowych, w tym obsługa równań dowolnych.
Podstawowa analiza FFT z opcjami wyświetlania amplitudy lub fazy, liczne opcje dostosowywania typu okna, bramkowania i jednostek.
Duży wyświetlacz MSO Series 2 oferuje dużo miejsca nie tylko do wyświetlania sygnałów, ale także wykresów, tabel wyników pomiarów, tabel dekodowania magistrali i innych. Możesz przybliżać, oddalać i przesuwać różne widoki zależnie od potrzeb.

Wyzwalanie
Wykrycie błędu urządzenia to dopiero pierwszy krok. Aby ustalić przyczynę, zdarzenie musi zostać zarejestrowane. Seria MSO 2 oferuje pełen zestaw zaawansowanych wyzwalaczy, obejmujących wyzwalanie runt, logikę, szerokość impulsu, wyzwalanie, limit czasu, czas narastania/opadania, konfigurację i podtrzymanie, pakiet szeregowy i dane równoległe, które można wykorzystać do przechwytywania złożonych, rzadkich zdarzeń.

Reaguj na zdarzenie
Wbudowana w urządzenie funkcja „Reaguj na zdarzenie...” umożliwia użytkownikom skonfigurowanie oscyloskopu tak, aby reagował na określone działania w przypadku wystąpienia określonych warunków, na przykład niskiego napięcia. B. występuje zdarzenie wyzwalające, błąd limitu pomiaru, zdarzenie wyszukiwania lub test maski. Umożliwia to łatwe rejestrowanie i analizowanie rzadkich zdarzeń.

Nawigacja i wyszukiwanie
Dzięki rekordowej długości sięgającej 10 milionów punktów wiele zdarzeń, nawet tysiące pakietów szeregowych, można przechwycić w jednej operacji, zachowując przy tym wysoką rozdzielczość wymaganą do powiększonego wyświetlania określonych szczegółów sygnału.
Bez odpowiednich narzędzi wyszukiwania wyszukiwanie konkretnego zdarzenia w dużym zbiorze danych sygnałowych może być bardzo czasochłonne.
Funkcja wyszukiwania pozwala na automatyczne przeszukiwanie nagrań pod kątem zdarzeń zdefiniowanych przez użytkownika. Wszystkie wystąpienia wydarzenia są oznaczone znacznikami wyszukiwania, aby ułatwić nawigację. Typy wyszukiwania obejmują krawędź, szerokość impulsu, limit czasu, runt, okno, logikę, konfigurację i przytrzymanie, czas narastania/opadania oraz zawartość pakietów magistrali równoległej/szeregowej. Można także szybko przejść do minimalnej i maksymalnej wartości wyników wyszukiwania.

Wywołania
Dokumentowanie wyników testów i metod jest istotne w przypadku udostępniania danych zespołowi, późniejszego odtwarzania pomiarów lub dostarczania raportów klientom.
Wystarczy kilka dotknięć ekranu, aby utworzyć dowolną liczbę niestandardowych objaśnień, które pozwolą udokumentować konkretne szczegóły przebiegów fal. Dla każdego odwołania możesz dostosować tekst, położenie, kolor, rozmiar i rodzaj czcionki.
