Oscyloskop cyfrowy VOLTCRAFT DSO-6204F 200 MHz 1 GSa/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
12 Sztuki
Liczba
Suma (5511,38 zł / Sztuka)
5511,38 zł
6779,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Cechy produktu
Oscyloskop cyfrowy DSO-6204F
- Szerokość pasma 200 MHz
- Ekran dotykowy Multitouch 20,32 cm 800 x 600 pikseli (Powiększanie jak na smartfonie)
- Tryb temperatura barwowa
- 25 MHz arbitralny generator funkcyjny DDS
Dane techniczne
- Funkcje matematyczne: + - * / FFT Intg Zdefiniowane przez użytkownika
- Częstotliwość odświeżania: 45.000 wfms/s
- Szybkość narastania< 1.75 ns
- Funkcja dekodowania magistrali dla SPI, I²C, RS232, CAN
- Slot do opcjonalnego akumulatora
- Generator funkcji: 25 MHz, 125 MSa / s, 14-bitowa rozdzielczość pionowa
- Przebiegi: sinus, prostokąt, rampa, puls
- Arbitralne funkcje: funkcja wykładnicza, Sin(x) /x, schody, szumy
- Rodzaj produktu
Oscyloskop cyfrowy
- Pasmo przenoszenia
200 MHz
- Częstotliwość próbkowania na kanał
1 GSa/s
- Pomiar
Multitouch 800 x 600 pikseli
- Rozdzielczość (technika pomiarowa)
8 Bit
- Wielkość ekranu
20,32 cm (8") cm
- Specyfikacja oscyloskopu
cyfrowy (DSO)
generator funkcji
- Zakres podstawy czasu
2 ns/div - 1000 s/div
- Maksymalna ilość wejść analogowych
4
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT II
- Odchylenie pionowe
1 mV/div - 10 V/div
- Impedancja wejściowa
1 MΩ
- Połączenie wejściowe
DC / AC / GND
- Napięcie wejściowe
1 MΩ< =400 Vrms
- Zasilanie
100-240 V/AC, 50/60 Hz, CAT II
- Wymiary
(D x S x W) 90 x 340 x 178 mm
- Waga
2674 g
- Specyfikacja wyświetlacza
LCD / 800 x 600 px
- Szerokość produktu
340 mm
- Wysokość produktu
178 mm
- Długość produktu
90 mm
- Interfejs komponentów
USB
- Głębokość pamięci na kanał
10 Mpts
- Model katalogowy producenta
DSO-6204F
Do pobrania
Karta katalogowa
Karta katalogowa 1673266 Oscyloskop cyfrowy VOLTCRAFT DSO-6204F 200 MHz 1 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1673266 Oscyloskop cyfrowy VOLTCRAFT DSO-6204F 200 MHz 1 GSa/s
Deklaracja zgodności
Deklaracja zgodności 1673266 Oscyloskop cyfrowy VOLTCRAFT DSO-6204F 200 MHz 1 GSa/s
Warunki gwarancji
Warunki gwarancji 1673266 Oscyloskop cyfrowy VOLTCRAFT DSO-6204F 200 MHz 1 GSa/s
Pliki do pobrania
Pliki do pobrania 1673266 Oscyloskop cyfrowy VOLTCRAFT DSO-6204F 200 MHz 1 GSa/s
Opis

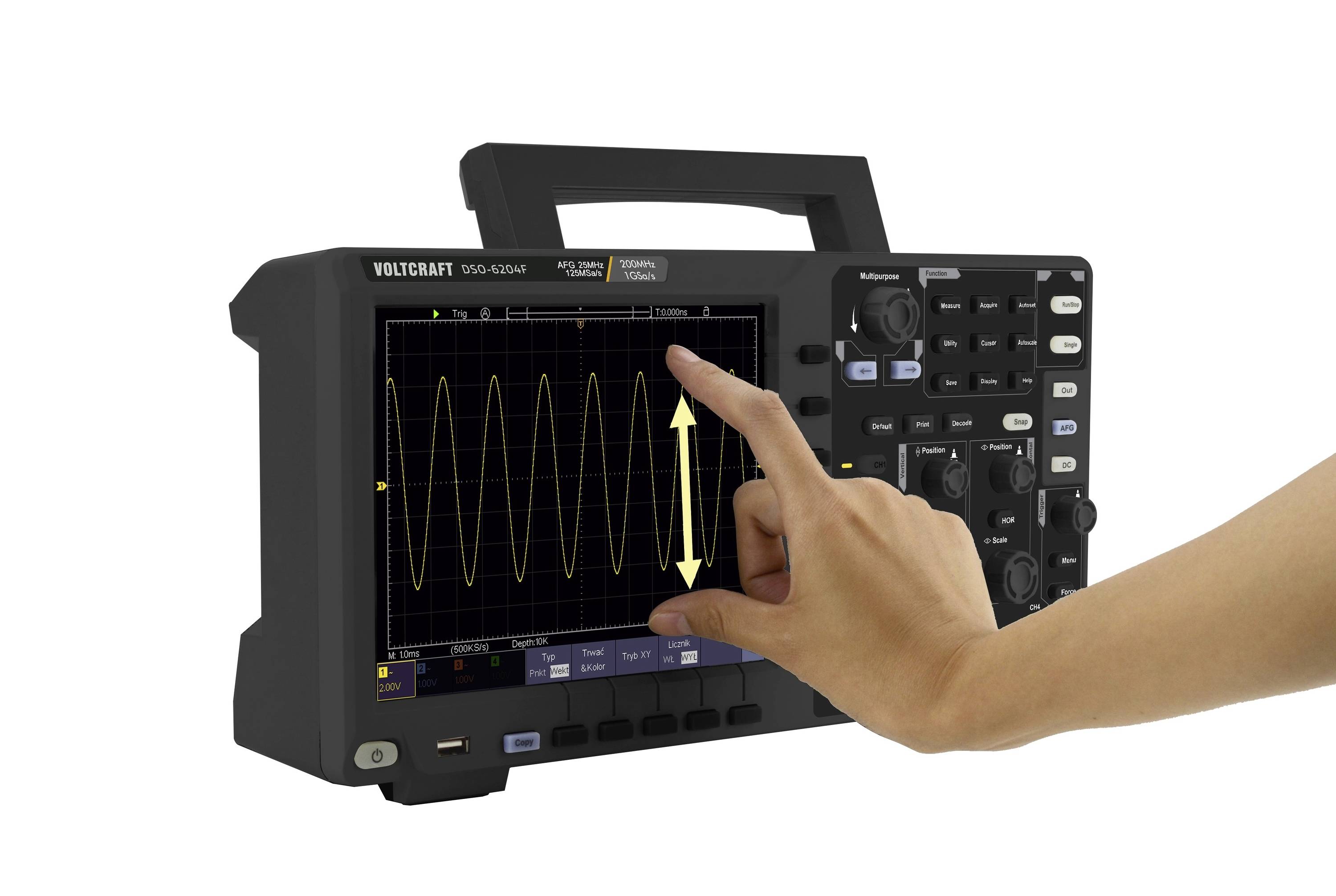

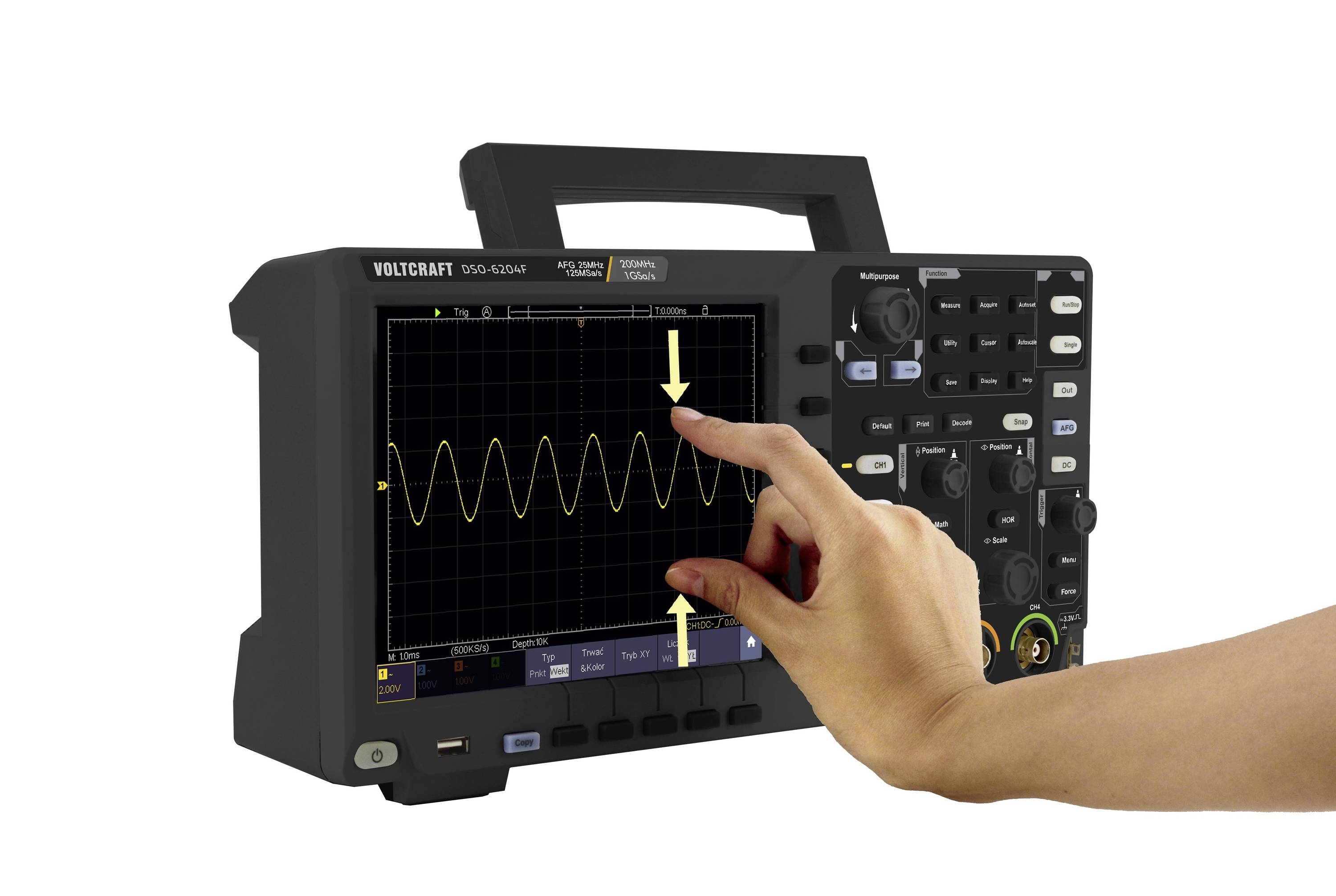

Oscyloskop cyfrowy jest idealny do pomiarów w laboratorium, działach rozwoju lub do zadań serwisowych. Ustawienia mogą być jak zwykle dokonywane za pomocą pokrętła lub bezpośrednio na ekranie. Przesuwanie i powiększanie jest tak intuicyjnie jak na smartfonie lub tablecie.

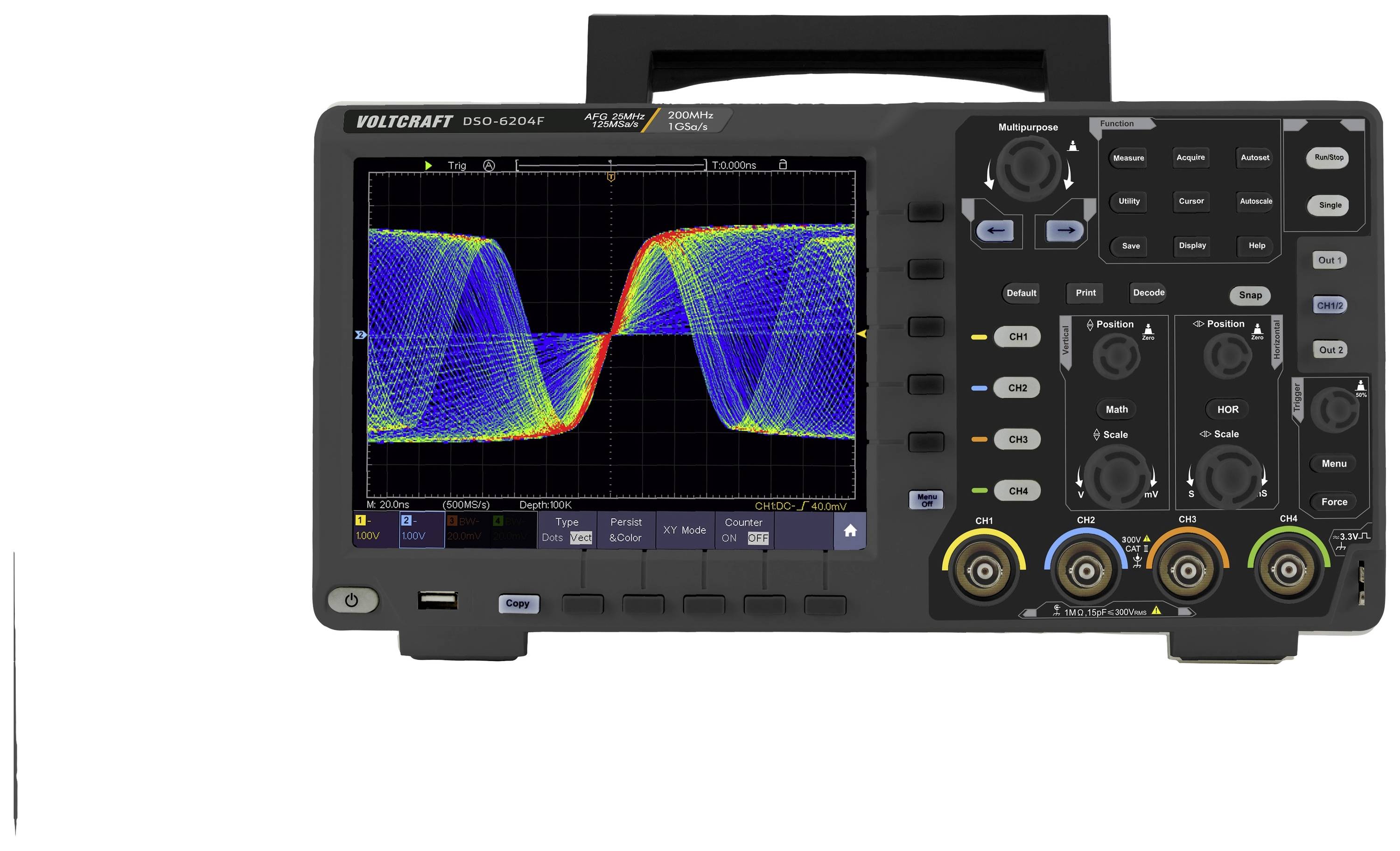

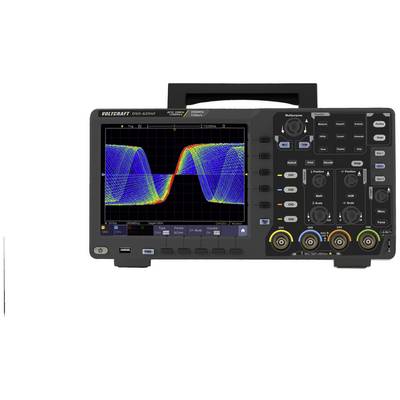

Widok temperatury barwowej
Przy zmieniających się częstotliwościach powtarzające się przebiegi są reprezentowane przez ich częstotliwość w kolorach tęczy.
Dekodowanie magistrali
Sygnały SPI, I²C, RS232 i CAN mogą być dekodowane. Dekodowane wartości mogą być wyświetlane w postaci binarnej, dziesiętnej, szesnastkowej lub w ASCII i aktualizowane w tabelach zdarzeń. Wartości dekodowanych sygnałów magistrali CAN wyświetlane są w kolorze. Dzięki temu łatwiej jest odróżnić dane, kod długości danych i ramki od siebie. Suma kontrolna magistrali CAN również zmienia kolor, jeśli wystąpią błędy.
Dokumentowanie danych i dalsze przetwarzanie.
Wszystkie wyniki pomiarów i zawartość ekranu mogą być przesyłane przez USB lub sieć do komputera i przechowywane w celach dokumentacyjnych. Zapisując na nośniku danych USB, nazwę pliku można łatwo wprowadzić na ekranie dotykowym.
Generator funkcji z obsługą dotykową
Generator funkcyjny 25 MHz może być obsługiwany za pomocą panelu dotykowego lub tradycyjnie za pomocą przycisków. Można przywoływać przebiegi sinusoidalne, prostokątne, rampowe i pulsacyjne. Kolejne 46 dowolnych przebiegów, w tym funkcja wykładnicza, funkcja sinusoidalna, schody i szum są z góry określone. Można przechowywać własne, arbitralne kształty.
Funkcja klonowania
Przebiegi na wejściu oscyloskopu można sklonować do generatora funkcji. Wybór przycinanego klonu wygodnie wykonuje się za pomocą ekranu dotykowego.
Przygotowany do obsługi akumulatora
Dzięki opcjonalnemu akumulatorowi litowo-jonowemu zakres zastosowania znacznie się rozszerza. Oscyloskop z opcjonalnym akumulatorem jest również intuicyjny w użyciu i pozwala na 3 godziny ciągłej pracy bez dodatkowego zasilania. Praca w trybie akumulatorowym jest również pomocna w laboratorium w celu odłączenia potencjału mocy.
Widok temperatury barwowej
Przy zmieniających się częstotliwościach powtarzające się przebiegi są reprezentowane przez ich częstotliwość w kolorach tęczy.
Dekodowanie magistrali
Sygnały SPI, I²C, RS232 i CAN mogą być dekodowane. Dekodowane wartości mogą być wyświetlane w postaci binarnej, dziesiętnej, szesnastkowej lub w ASCII i aktualizowane w tabelach zdarzeń. Wartości dekodowanych sygnałów magistrali CAN wyświetlane są w kolorze. Dzięki temu łatwiej jest odróżnić dane, kod długości danych i ramki od siebie. Suma kontrolna magistrali CAN również zmienia kolor, jeśli wystąpią błędy.
Dokumentowanie danych i dalsze przetwarzanie.
Wszystkie wyniki pomiarów i zawartość ekranu mogą być przesyłane przez USB lub sieć do komputera i przechowywane w celach dokumentacyjnych. Zapisując na nośniku danych USB, nazwę pliku można łatwo wprowadzić na ekranie dotykowym.
Generator funkcji z obsługą dotykową
Generator funkcyjny 25 MHz może być obsługiwany za pomocą panelu dotykowego lub tradycyjnie za pomocą przycisków. Można przywoływać przebiegi sinusoidalne, prostokątne, rampowe i pulsacyjne. Kolejne 46 dowolnych przebiegów, w tym funkcja wykładnicza, funkcja sinusoidalna, schody i szum są z góry określone. Można przechowywać własne, arbitralne kształty.
Funkcja klonowania
Przebiegi na wejściu oscyloskopu można sklonować do generatora funkcji. Wybór przycinanego klonu wygodnie wykonuje się za pomocą ekranu dotykowego.
Przygotowany do obsługi akumulatora
Dzięki opcjonalnemu akumulatorowi litowo-jonowemu zakres zastosowania znacznie się rozszerza. Oscyloskop z opcjonalnym akumulatorem jest również intuicyjny w użyciu i pozwala na 3 godziny ciągłej pracy bez dodatkowego zasilania. Praca w trybie akumulatorowym jest również pomocna w laboratorium w celu odłączenia potencjału mocy.
Charakterystyka
- Wyjście USB kompatybilne z Pict Bridge
- Arbitralny generator funkcji DDS

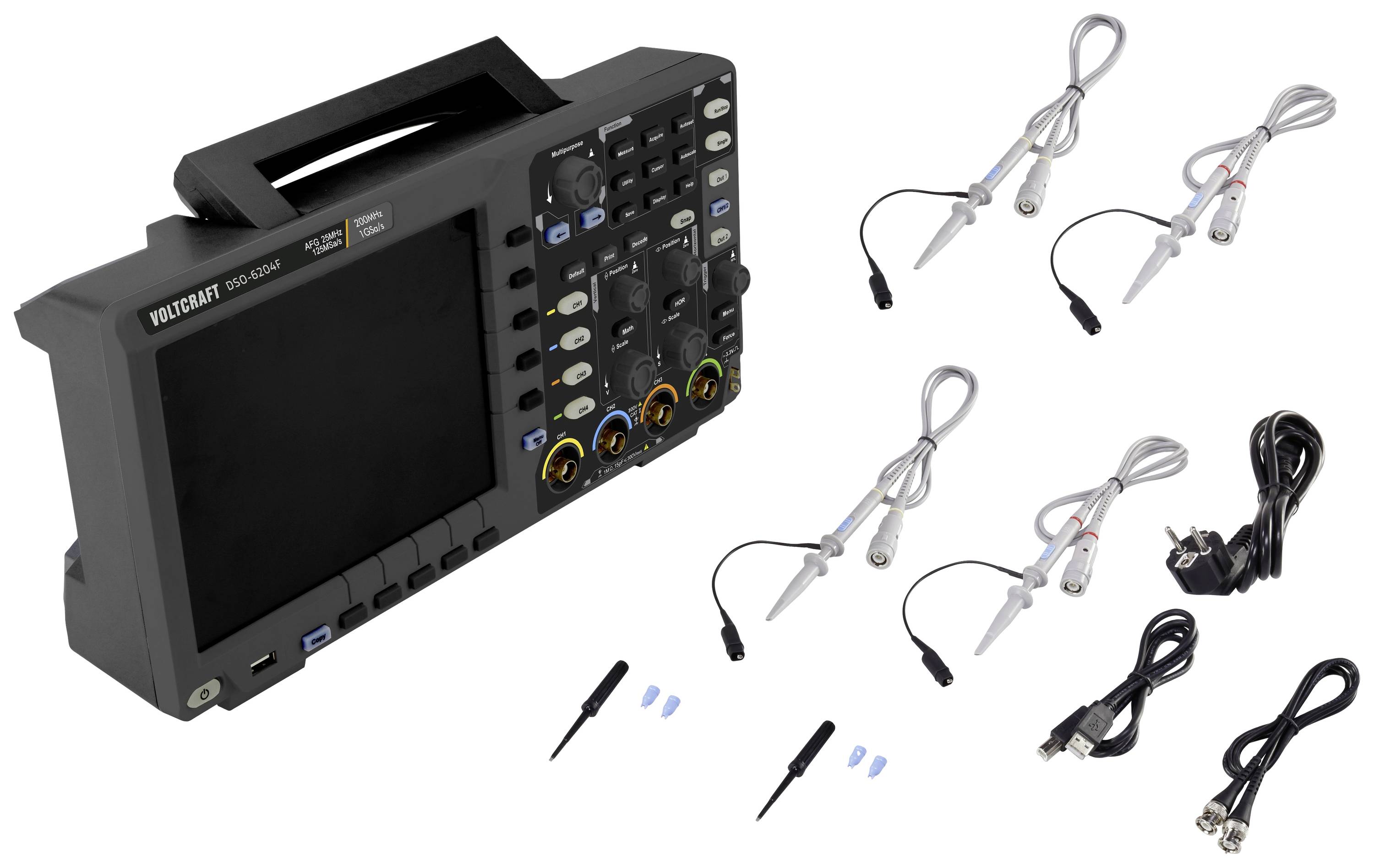

Zakres dostawy
- Cyfrowy oscyloskop z pamięcią
- 4 głowice pomiarowe
- Regulacja sondy
- Zasilacz
- Kabel USB
- Kabel BNC 1m
- Płyta CD z oprogramowaniem z kompletnymi instrukcjami w języku angielskim
- Skrócona instrukcja obsługi
