Oscyloskop cyfrowy VOLTCRAFT DSO-2104 100 MHz 1 GSa/s

Wyświetlacz oscyloskopu przedstawia diagramy fal w wielu kolorach, z opisanymi osiami i danymi w MHz. Po lewej stronie cztery kanały wejściowe.

Oscyloskop z siedmiocalowym ekranem wyświetlającym dwie sinusoidalne fale w kolorach żółtym i niebieskim. Przyciski sterujące i złącza znajdują się z przodu przyrządu.

Tylna strona urządzenia Voltcraft z otworami wentylacyjnymi i ostrzeżeniami bezpieczeństwa, w tym informacją o użytkowaniu wyłącznie przez personel specjalistyczny.

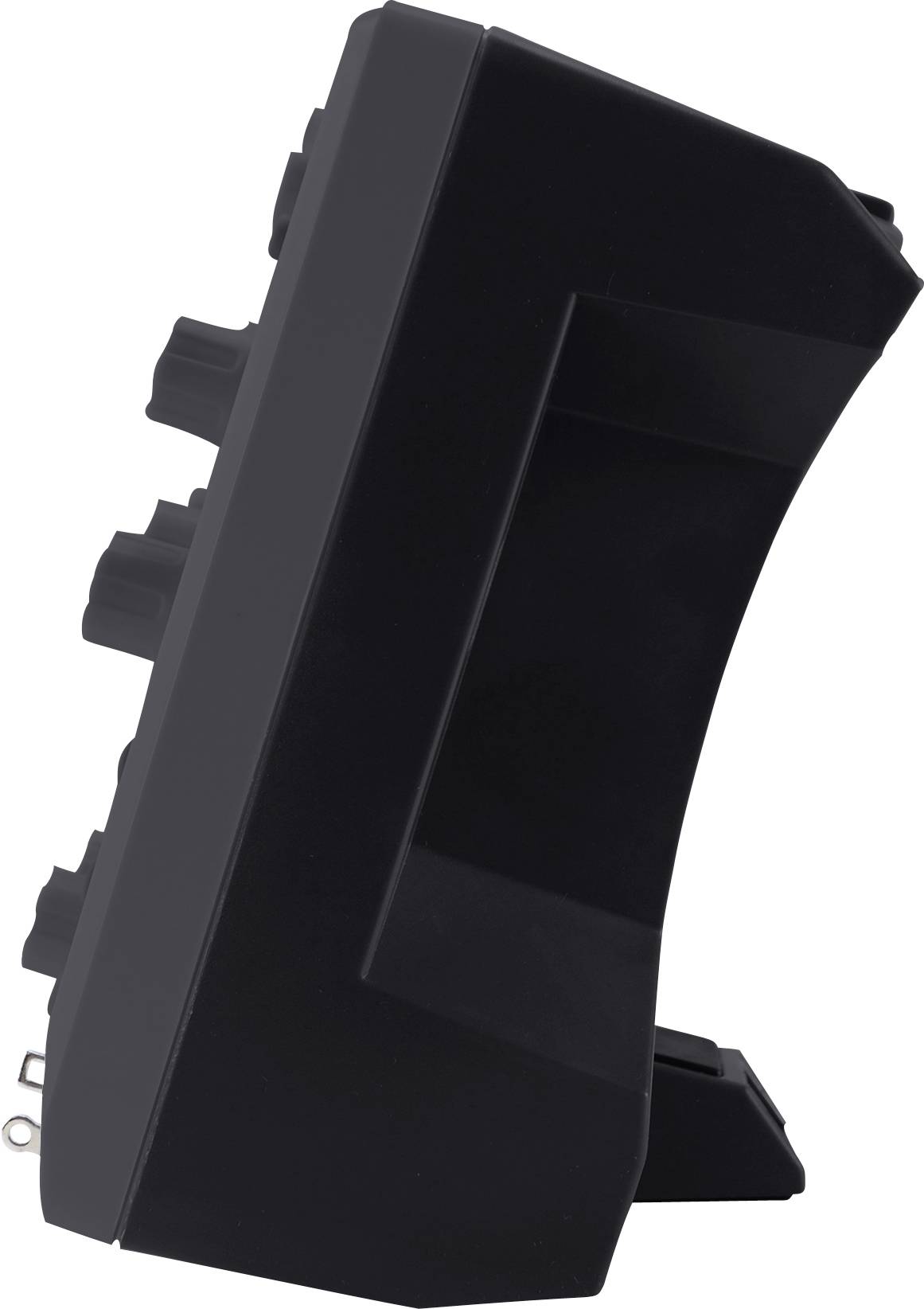

Mikser stojący widziany z boku z kilkoma przyciskami sterującymi. Urządzenie wygląda kompaktowo i funkcjonalnie, idealnie nadające się do miksowania.

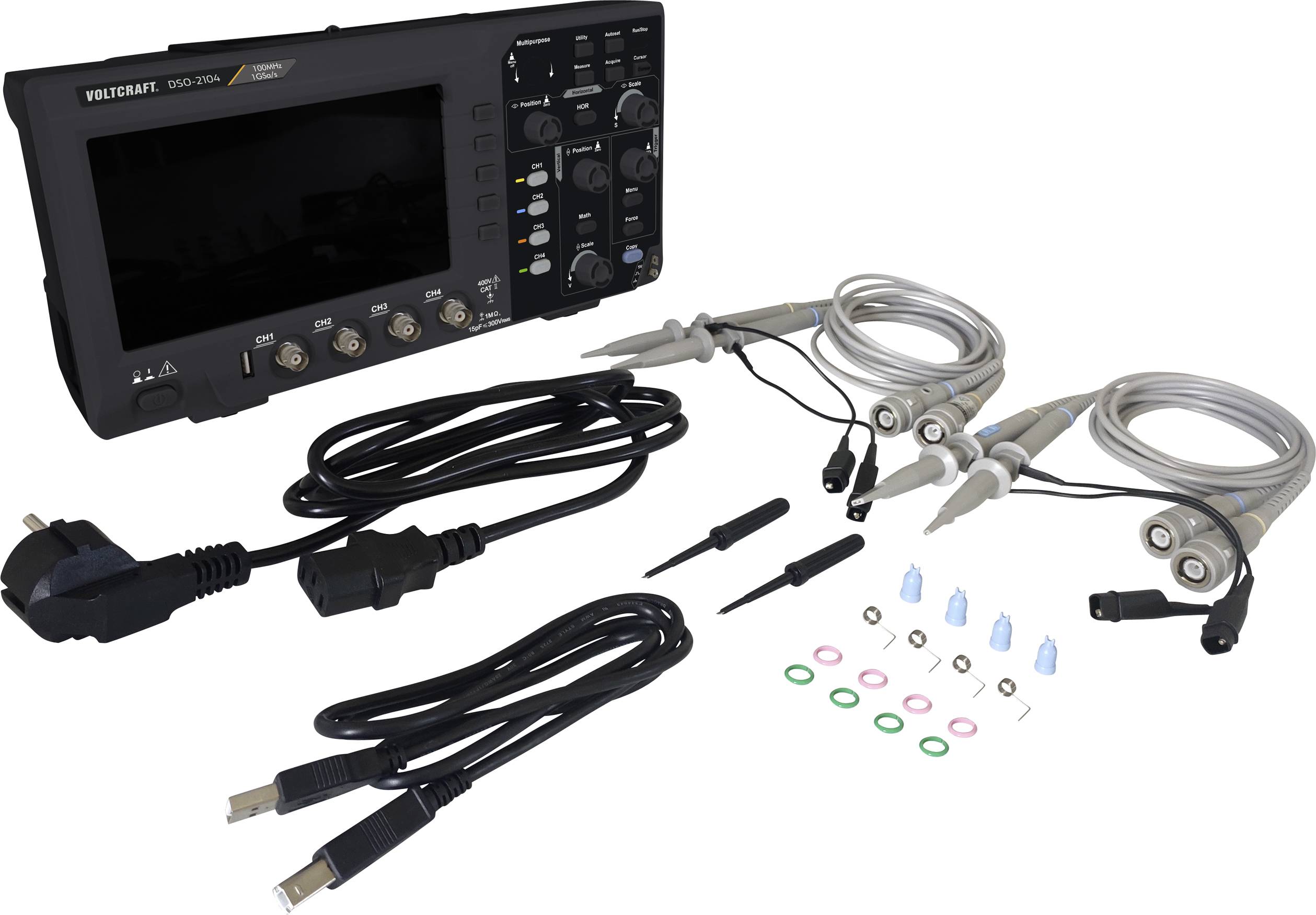

Oscyloskop z akcesoriami. Widoczne jest urządzenie główne z wieloma kablami przyłączeniowymi, sondami pomiarowymi, przewodem zasilającym oraz małymi kolorowymi oznaczeniami.

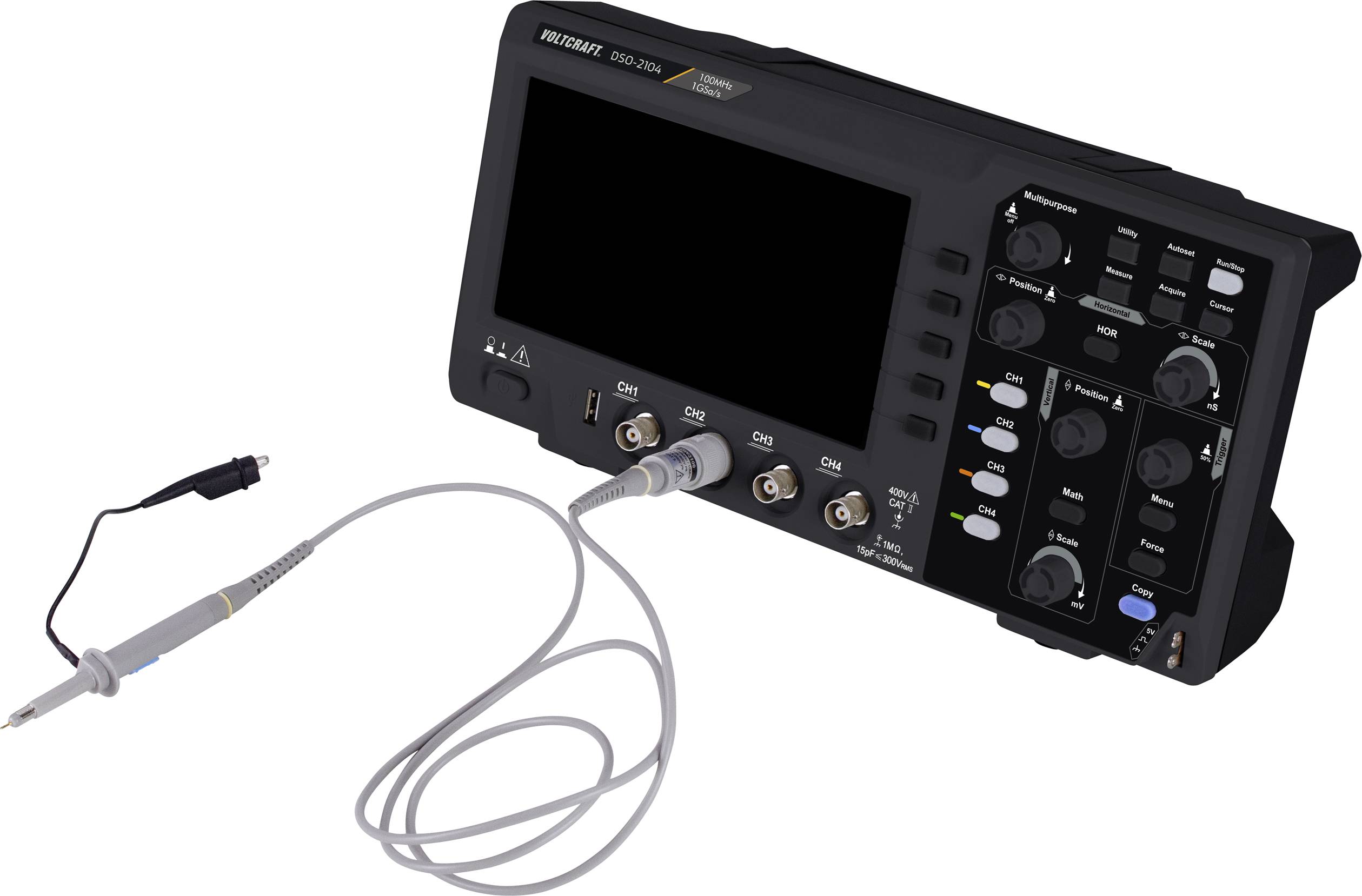

Elektroniczny oscyloskop z cyfrowym wyświetlaczem i przyciskami sterującymi. Sonda pomiarowa podłączona kablem. Urządzenie do monitorowania sygnałów.

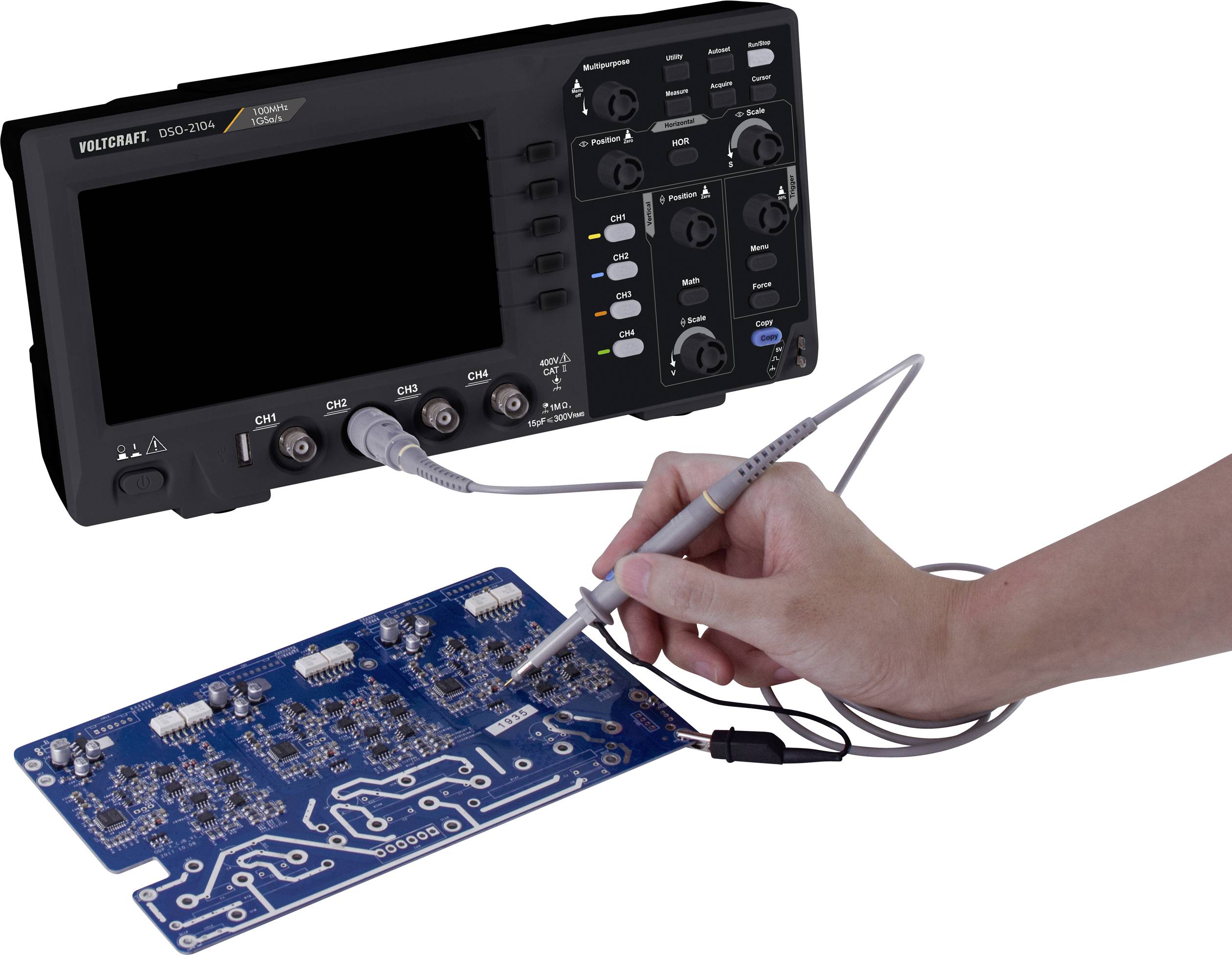

Cyfrowy oscyloskop mierzy sygnały na niebieskim obwodzie. Dłoń trzyma sondę podłączoną do obwodu.

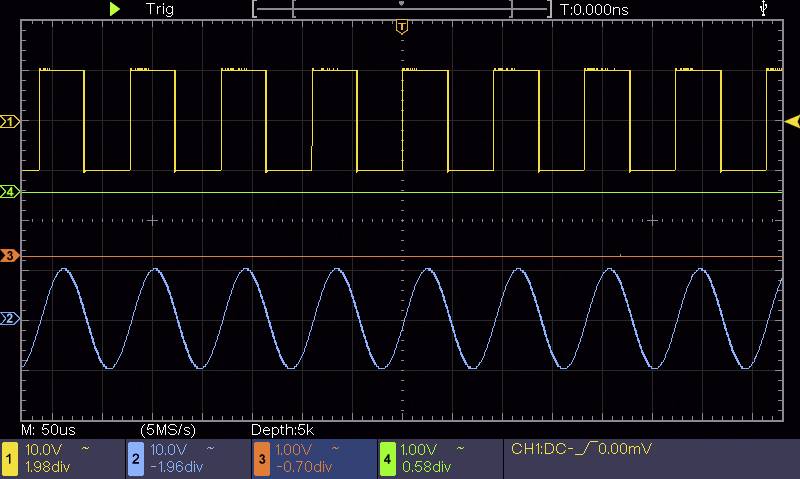

Ekran oscyloskopu przedstawia dwa sygnały: żółty sygnał prostokątny u góry i niebieskie fale sinusoidalne na dole, wraz z oznaczeniami osi.

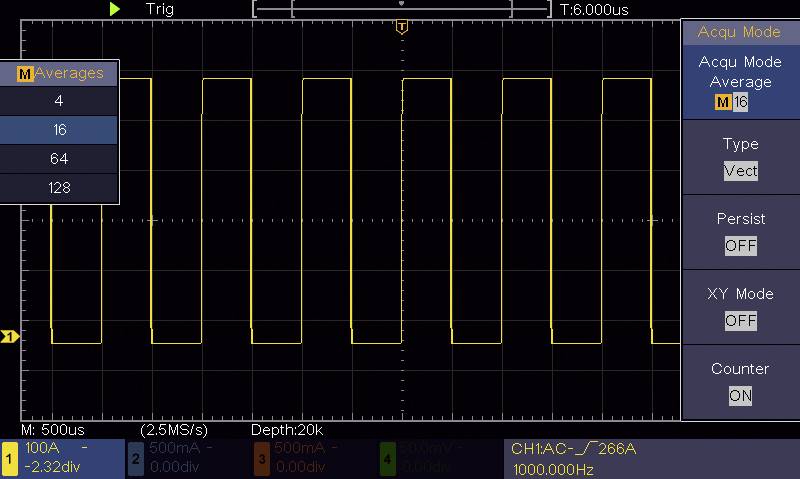

Obraz oscyloskopu przedstawia sygnał prostokątny z równomiernymi fazami wysokimi i niskimi. Wartości po lewej stronie są opcjami wyboru uśredniania.

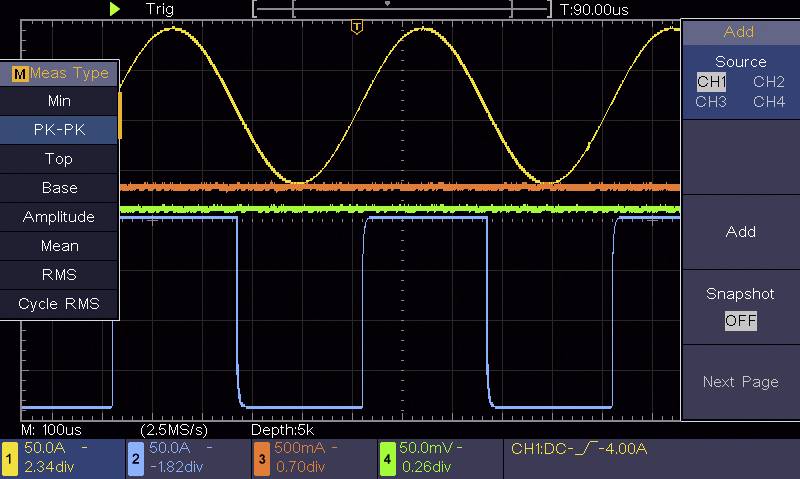

Widok oscyloskopu z czterema przebiegami. Żółte, zielone, niebieskie i pomarańczowe krzywe przedstawiają przebiegi napięcia i prądu. Menu wyboru parametrów pomiarowych po lewej stronie.

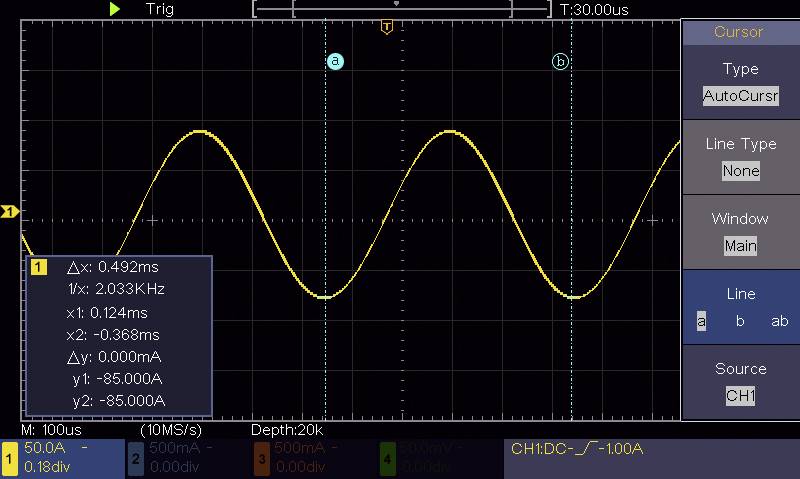

'Wyświetlacz oscyloskopu pokazuje żółtą krzywą sinusoidalną. Wartości pomiarowe: Δx: 0,493 ms, f: 2,033 kHz, yt: -85,000 mA, y2: -85,000 mA.'

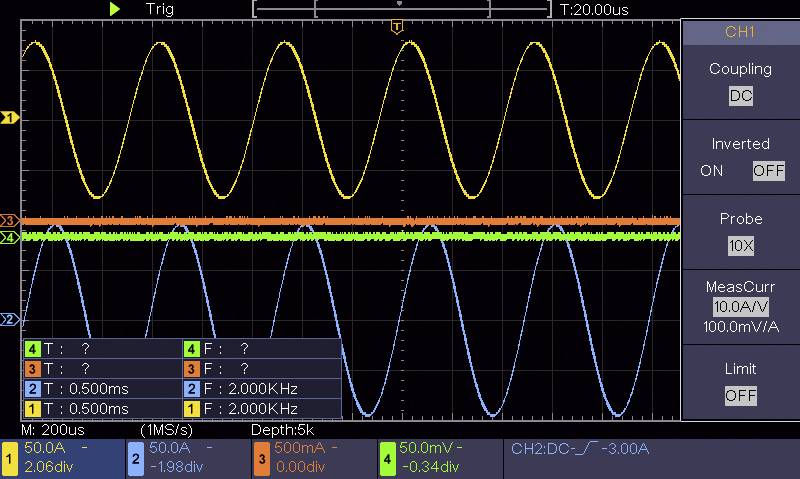

Obraz oscyloskopu przedstawia pięć sygnałów sinusoidalnych, które są wyświetlane w różnych kolorach: żółtym, zielonym, czerwonym, niebieskim i cyjanowym. Poziome osie czasu i pionowe osie napięcia są widoczne.

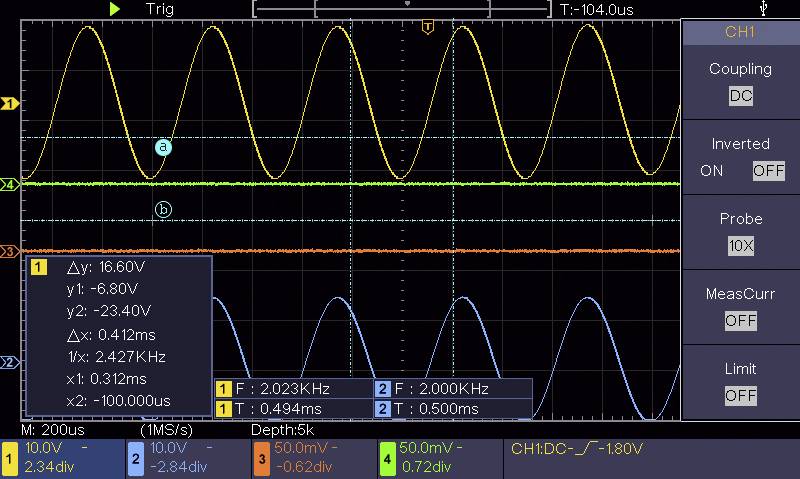

Ekran oscyloskopu pokazuje dwie fale sinusoidalne w różnych kolorach i amplitudach. Częstotliwości: 2,023 kHz i 2,000 kHz. Wartość Delta Y: 16,60 V.

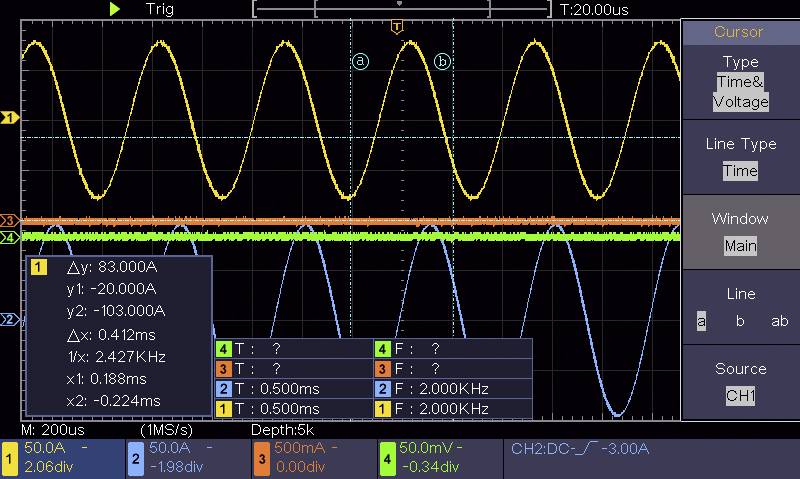

Ekran oscyloskopu wyświetla kilka form fal sygnałowych z pomiarami różnicowymi w dziedzinie czasu oraz wartościami napięcia.

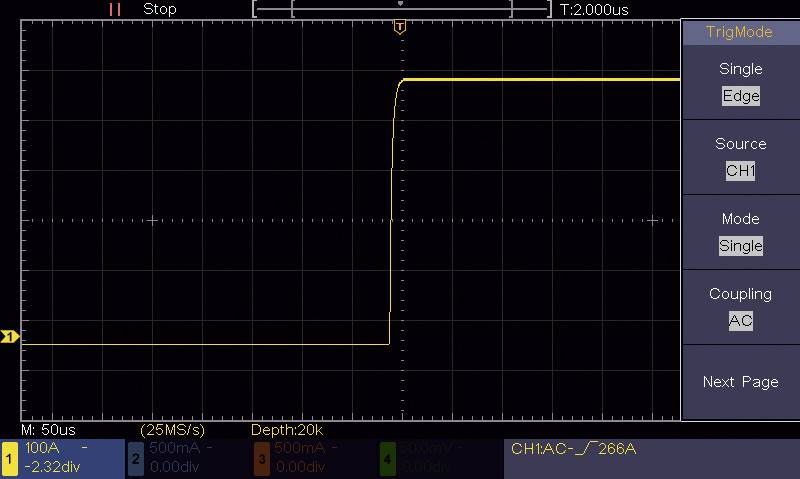

'Wyświetlacz oscyloskopu pokazuje żółty przebieg napięcia z szybkim wzrostem przy 50 mikrosekundach. Tryb wyzwalania: Pojedynczy.'

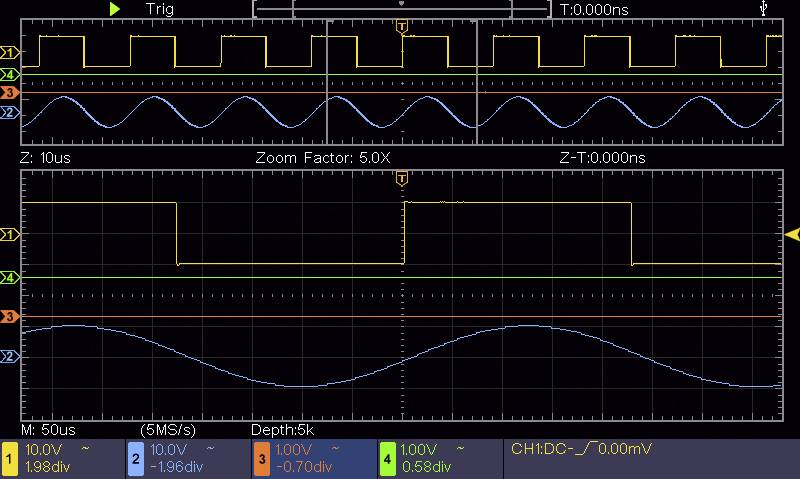

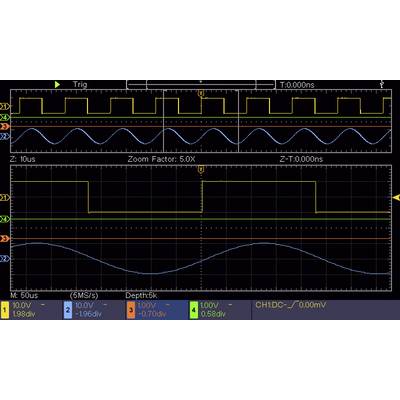

'Obraz oscyloskopu: Na górze fale prostokątne, na dole fala sinusoidalna. Osie czasu i napięcia pokazują przebieg sygnału. Współczynnik powiększenia 5X.'

Obraz ekranu oscyloskopu z równomierną falą prostokątną o stałym poziomie. Oś czasu pokazuje 5 µs.

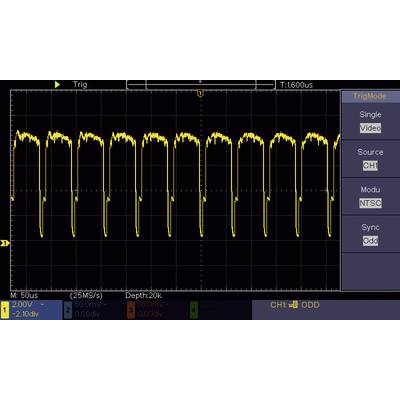

'Ekran oscyloskopu wyświetla sygnał wideo NTSC. Żółta krzywa fali pokazuje impulsy okresowe ze zsynchronizowanymi szczytami. Oś: 2,00V/Div, 50,0us/Div.'

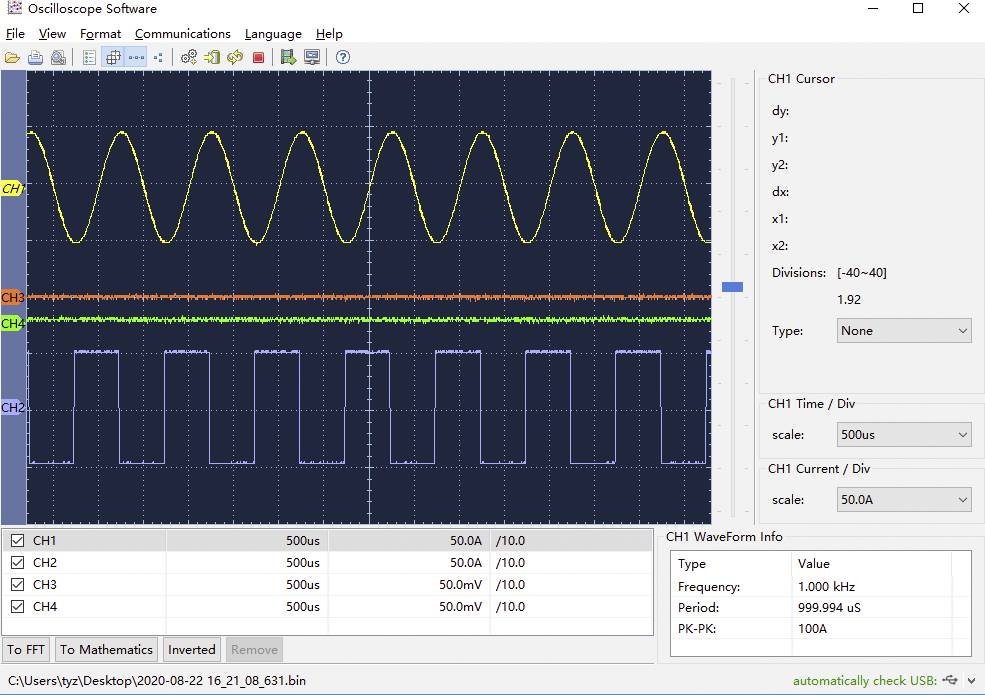

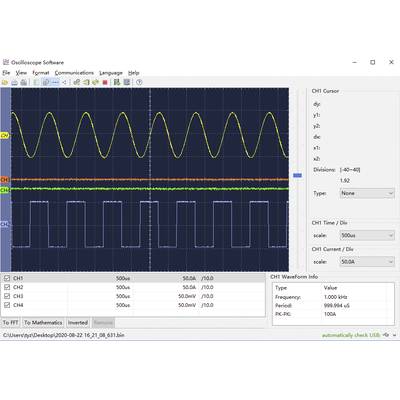

Oprogramowanie oscyloskopu z wyświetlaczem trzech przebiegów: żółta fala sinusoidalna, zielona linia stała, niebieska fala prostokątna. Wartości pomiarowe po prawej stronie.

1/19

Dodatkowe informacje:

Szybka dostawa w pon. 7.09

117 Sztuki

Liczba

Sztuki

Suma (1039,84 zł / Sztuka)

1039,84 zł

1279,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 162,59 zł

Zgłoś wątpliwości prawne

Cechy produktu

Oscyloskop cyfrowy DSO-2104

Pasmo 100 MHz, 4 kanały
Wyświetlacz LCD 17,78 cm (7 cali) (800 x 480 pikseli)
Interfejs USB
Maksymalna częstotliwość próbkowania: 1 GS/s
Rozdzielczość pionowa: 8 bitów

Dane techniczne

Rodzaj produktu: Oscyloskop cyfrowy

Pasmo przenoszenia: 100 MHz

Częstotliwość próbkowania na kanał: 1 GSa/s

Pomiar: Kolorowy wyświetlacz TFT

Rozdzielczość (technika pomiarowa): 8 Bit

Wielkość ekranu: 17.78 cm

Specyfikacja oscyloskopu: cyfrowy (DSO)

Zakres podstawy czasu: 2 ns/div - 1000 s/div

Maksymalna ilość wejść analogowych: 4

: fabryczna (bez certyfikatu)

Kategoria pomiarowa: CAT II 400 V

Odchylenie pionowe: 5 mV/div - 5 V/div

Impedancja wejściowa: 1 MΩ ± 2 %, in parallel mit 20 pF ±5 pF

Połączenie wejściowe: AC, DC, GND

Napięcie wejściowe: | 400 V

Zasilanie: 100 - 240 V/AC

Wymiary: (D x S x W) 301 x 152 x 70 mm

Waga: 1.1 kg

Specyfikacja wyświetlacza: 800 x 480 px

Szerokość produktu: 152 mm

Wysokość produktu: 70 mm

Długość produktu: 301 mm

Interfejs komponentów: USB 2.0 (urządzenie)

Głębokość pamięci na kanał: 80 kpts

Model katalogowy producenta: DSO-2104

Opakowanie bez plastiku: Opakowania bez tworzyw sztucznych

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2307979 Oscyloskop cyfrowy VOLTCRAFT DSO-2104 100 MHz 1 GSa/s

Warunki gwarancji

Warunki gwarancji 2307979 Oscyloskop cyfrowy VOLTCRAFT DSO-2104 100 MHz 1 GSa/s

Pliki do pobrania

Pliki do pobrania 2307979 Oscyloskop cyfrowy VOLTCRAFT DSO-2104 100 MHz 1 GSa/s

Opis

Niezbędny pomocnik przy krzywych napięcia
Oscyloskop cyfrowy VOLTCRAFT DSO-2104 imponuje pasmem 100 MHz, 4 kanałami i monitorem LCD o przekątnej 17,78 cm (7 cali). Maksymalna częstotliwość próbkowania to 1 GS/s, pojemność zapisu to 80 K. Dostępnych jest również wiele typów wyzwalania oraz funkcja liczenia częstotliwości.
VOLTCRAFT DSO-2104 pracuje z 8-bitową rozdzielczością pionową i jest w stanie przechowywać 16 krzywych sygnału, które mogą być wyświetlane na komputerze w czasie rzeczywistym. Port USB służy również do przechowywania danych.
Zakres dostawy obejmuje cztery sondy z kołkiem do regulacji sondy. Ponadto VOLTCRAFT DSO-2104 wyróżnia się zużyciem energii poniżej 15 W dzięki niskiemu zużyciu energii.

Charakterystyka

Przechowywanie 16 krzywych sygnału
Wyświetlanie przebiegu w czasie rzeczywistym na PC
Wiele typów wyzwalaczy
Funkcja liczenia częstotliwości
Niski pobór mocy (< 15W)
Wymagania systemowe: Windows Vista, 7, 8, 8.1, 10 (32/64 bit)

Zakres dostawy

Oscyloskop
Kabel zasilający
4 sondy
Kabel USB
Trzpień wyrównujący sondę
Oprogramowanie + instrukcja w języku angielskim na płycie CD
Arkusz z instrukcjami bezpieczeństwa
Skrócona instrukcja obsługi

Wymagania systemowe

Windows Vista, 7, 8, 8.1, 10 (32 / 64 bit)
