Oscyloskop cyfrowy VOLTCRAFT DSO-2154 150 MHz 1 GSa/s

Cyfrowy oscyloskop wyświetla sygnał dwukanałowy o różnych częstotliwościach i amplitudach na kolorowym wyświetlaczu.

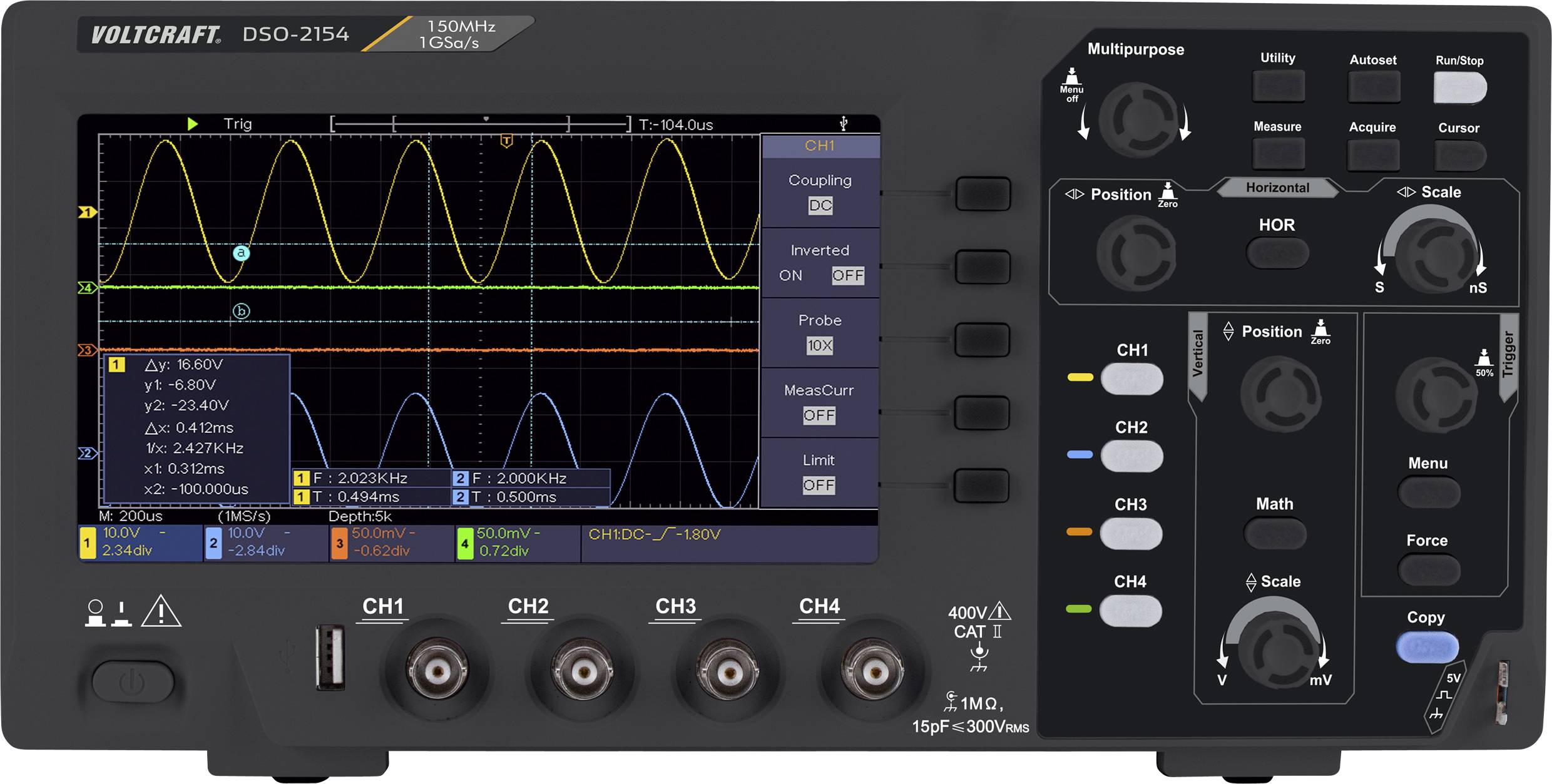

Wielokanałowy oscyloskop VOLTCRAFT wyświetla sygnały sinusoidalne na ekranie. 150 MHz, 1 GS/s.

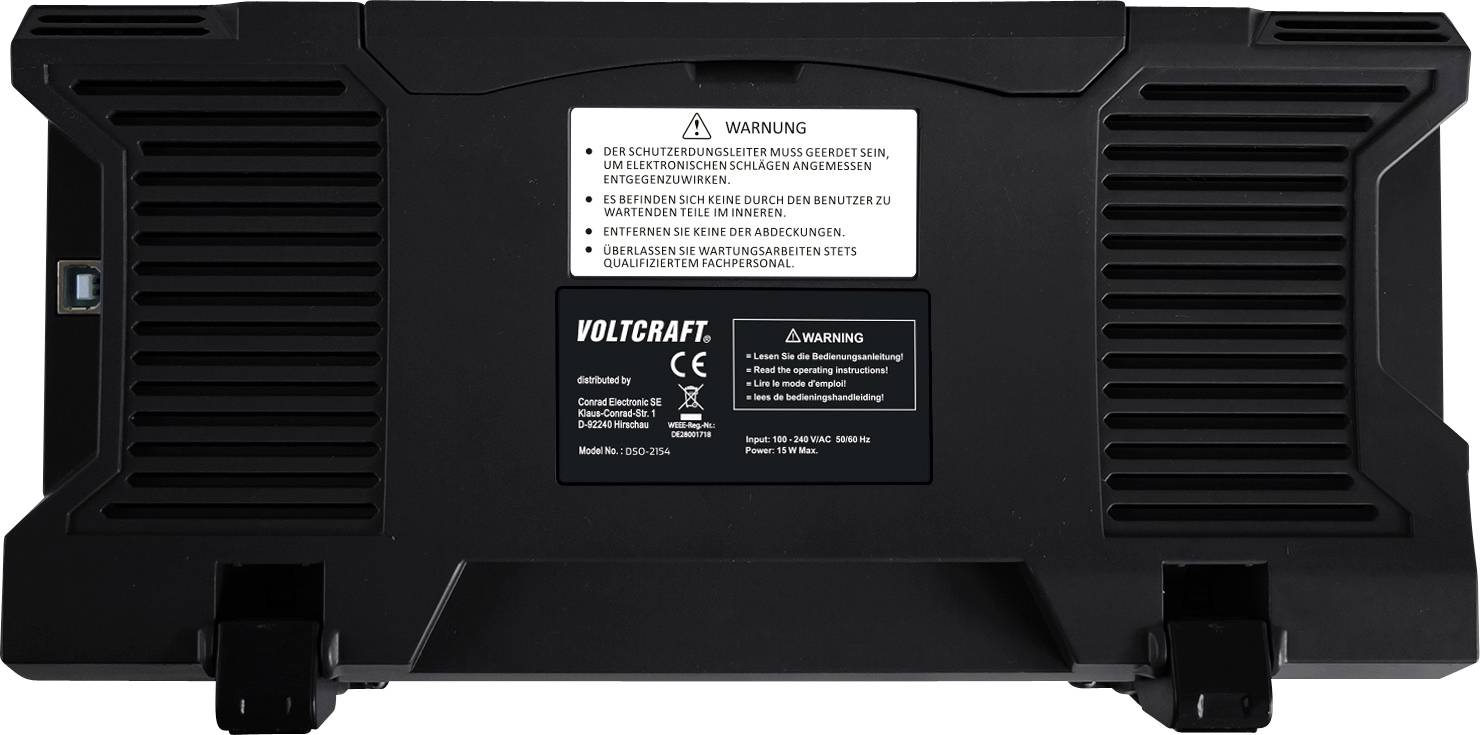

Czarne urządzenie z otworami wentylacyjnymi i informacjami producenta. Ostrzeżenia głoszą: 'Zachować ostrożność podczas użycia.'

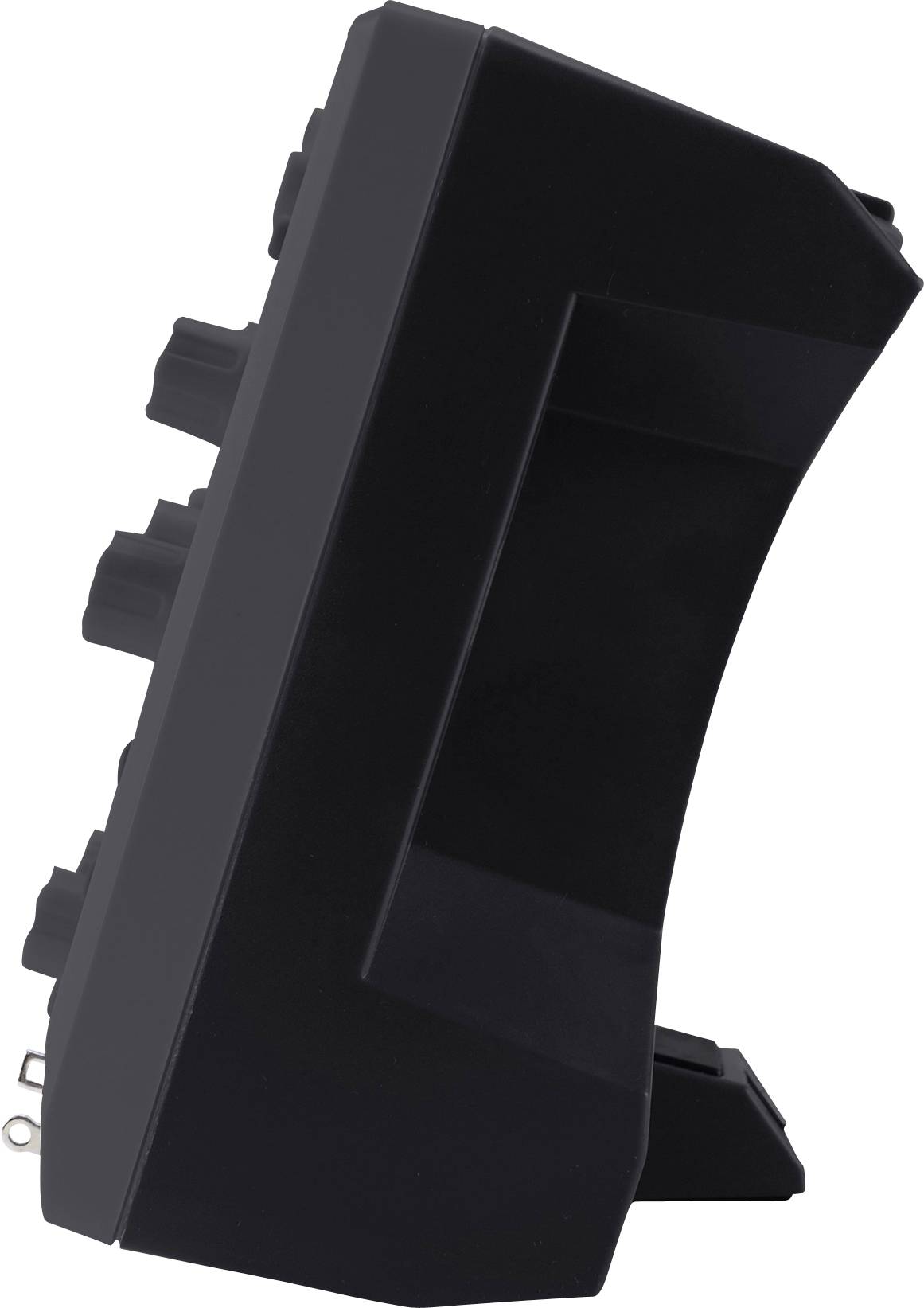

Widok z boku czarnego urządzenia elektronicznego z wieloma przyciskami na przedniej ścianie i uchwytem.

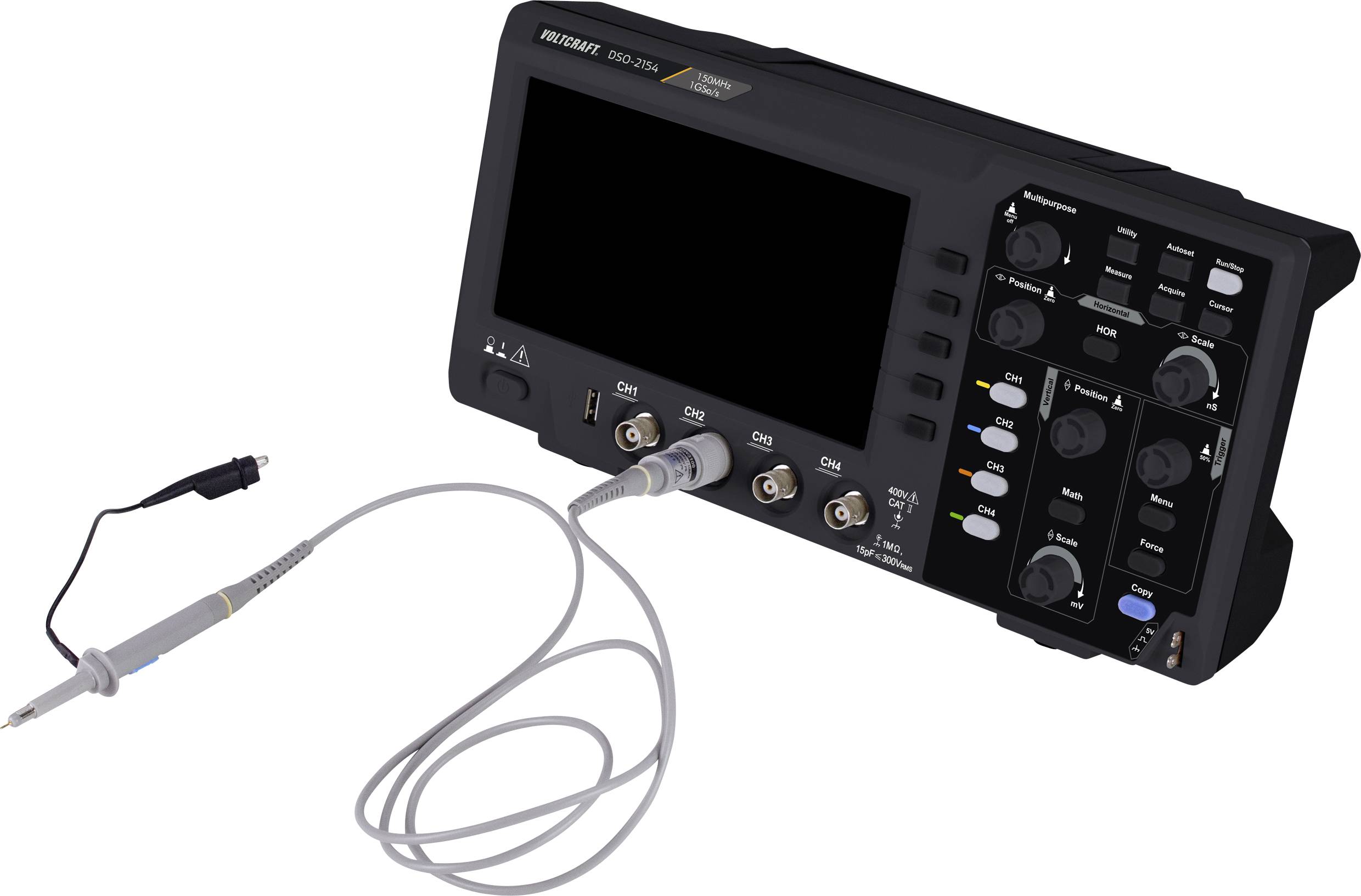

Cyfrowy oscyloskop z wyświetlaczem i przyciskami sterującymi, do którego podłączono sondę pomiarową. Urządzenie służy do pomiaru kształtów fal sygnałowych.

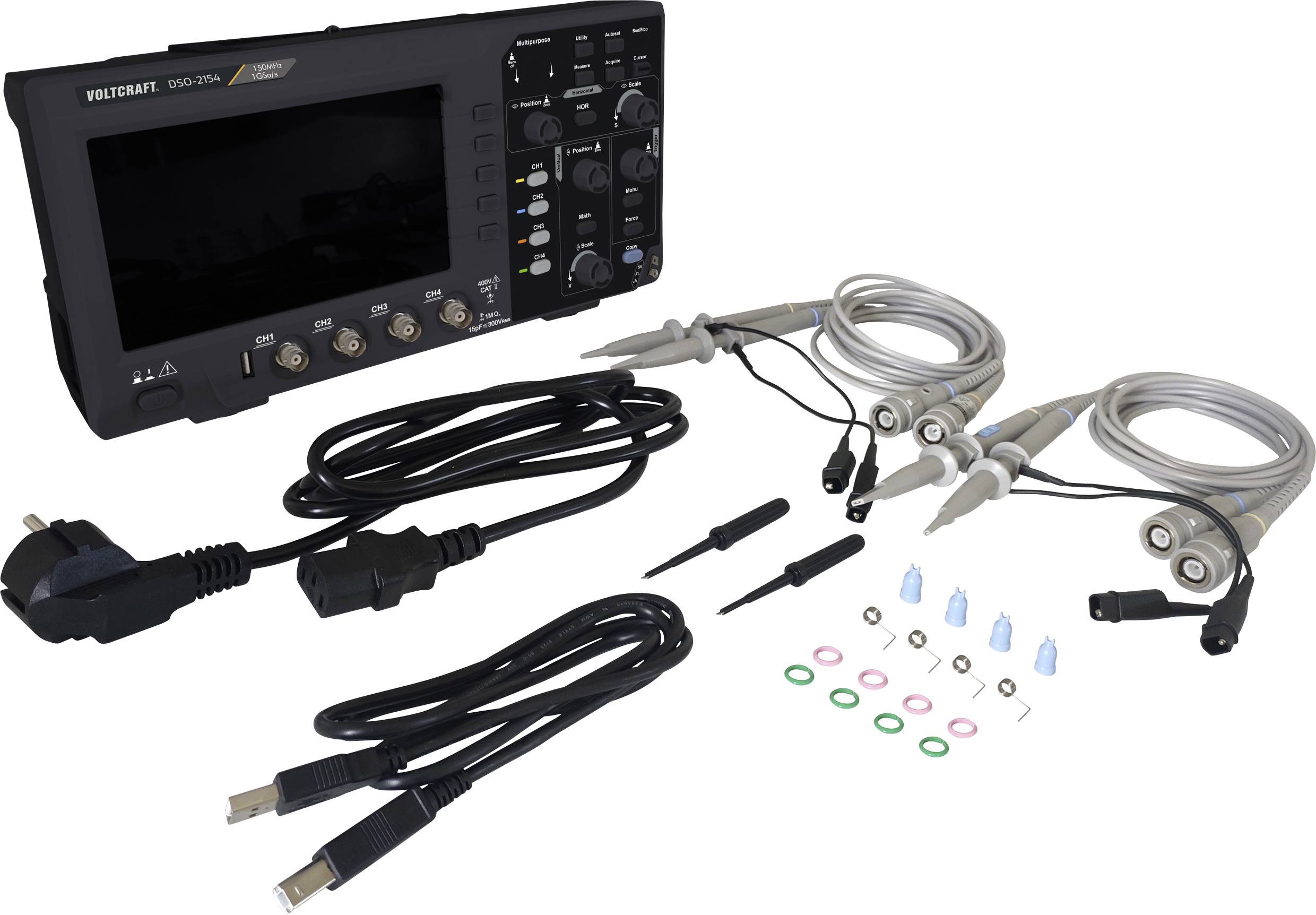

Oscyloskop z akcesoriami: dwie sondy pomiarowe, kable, pierścienie kodujące i części zamienne. Urządzenie do pomiaru i wizualizacji sygnałów elektrycznych.

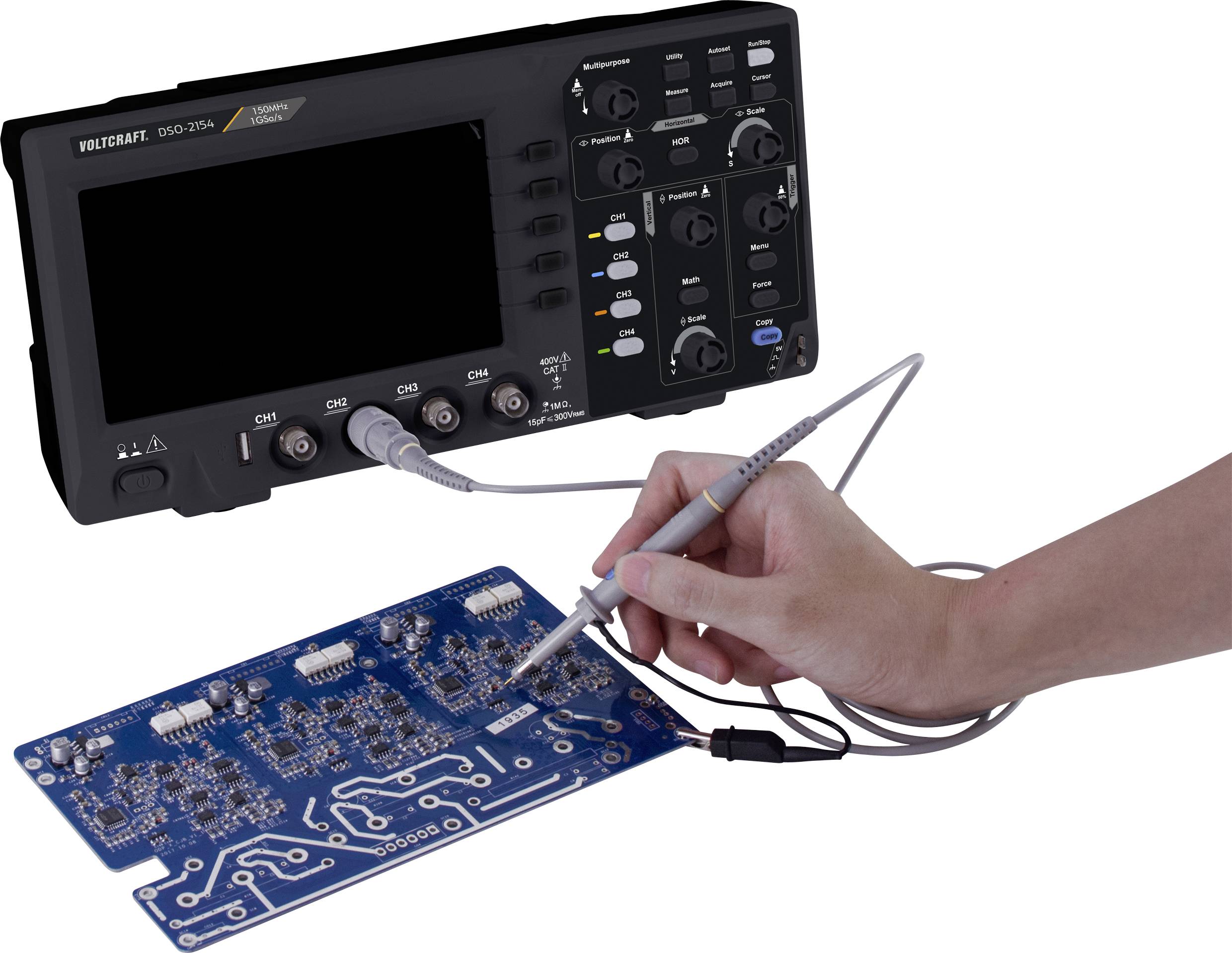

Dłoń trzyma sondę podłączoną do oscyloskopu, dokonując pomiarów niebieskiej płytki drukowanej wyposażonej w liczne elementy elektroniczne.

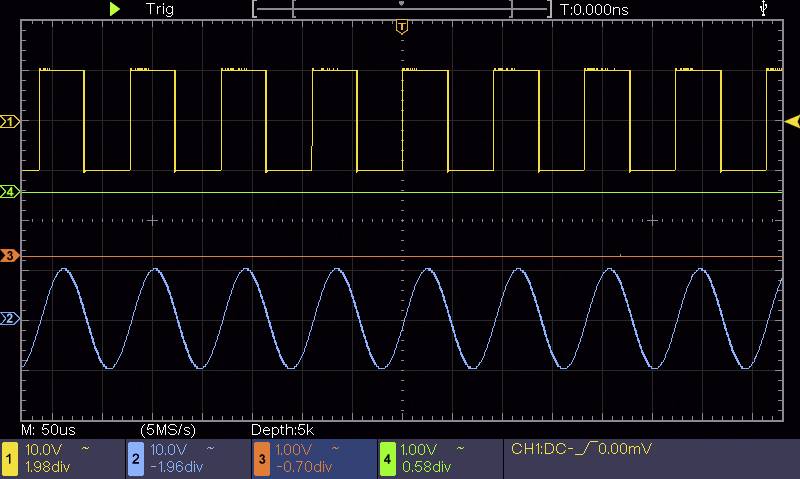

Obraz oscyloskopu: Górna żółta krzywa przedstawia sygnały prostokątne, dolna niebieska krzywa fale sinusoidalne. Oś pozioma w mikrosekundach.

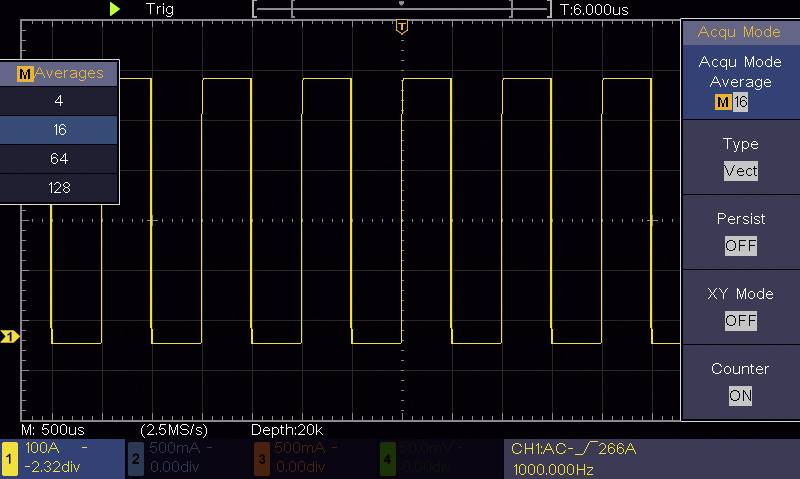

'Ekran oscyloskopu z prostokątnym wzorem fali. Oś pionowa: napięcie; oś pozioma: czas. Uśrednienie ustawione na 16.'

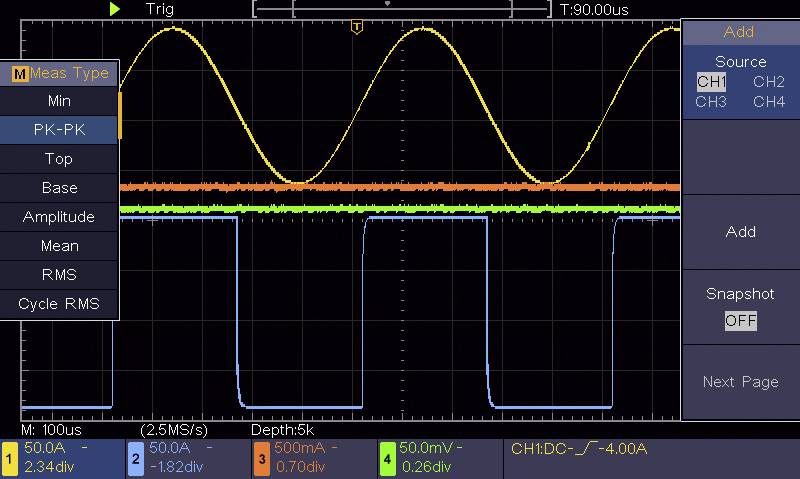

Ekran oscyloskopu pokazuje przebiegi fal trzech kanałów: żółty (fala sinusoidalna), niebieski (fala prostokątna), zielony/pomarańczowy (blisko zera), z danymi pomiarowymi.

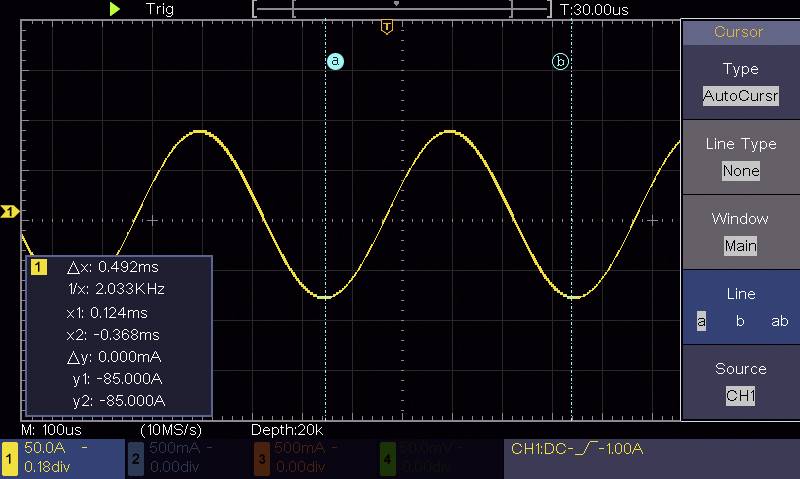

Wyświetlacz oscyloskopu pokazuje sinusoidę o częstotliwości 2,033 kHz. Amplituda: 0,368 mA, wartości szczytowe przy 85 mA. Dwie pionowe oznaczenia na fali.

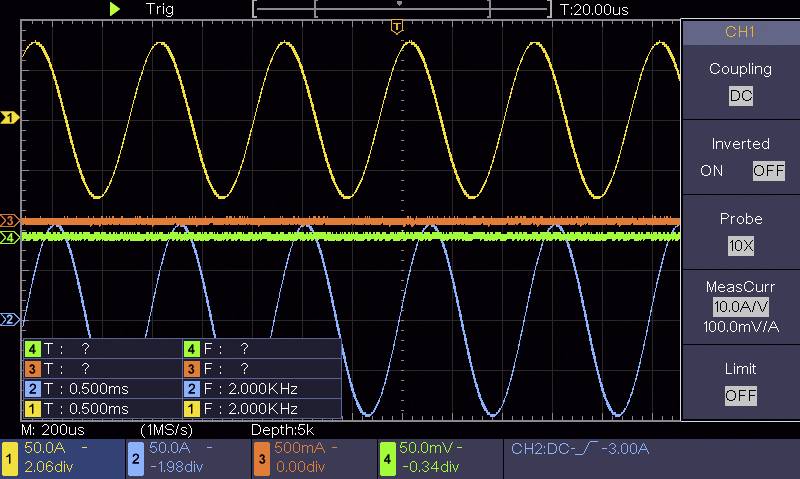

'Wyświetlacz oscyloskopu z czterema sygnałami sinusoidalnymi. Sygnał główny w kolorze żółtym. Podstawa czasu: 0,5 ms/div. Amplituda: ±5 V/div. Informacje o częstotliwości poniżej.'

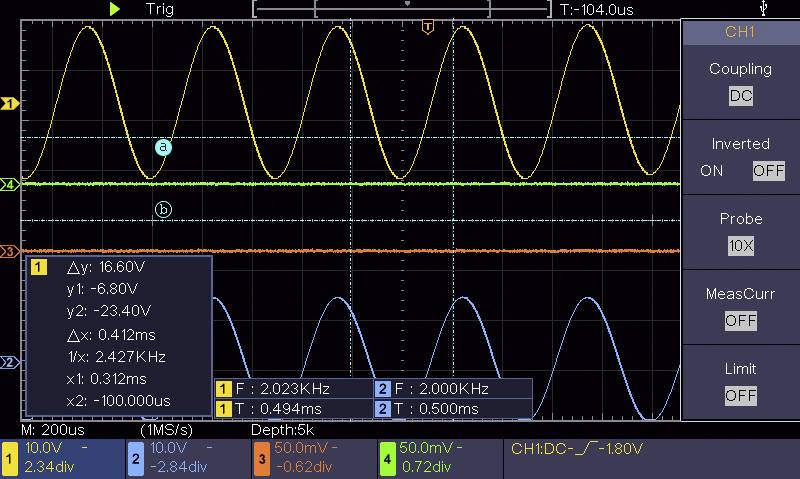

'Oscyloskop wyświetla trzy przebiegi fal o różnych ustawieniach napięcia i częstotliwości. M1 i M2 dokonują pomiarów określonych różnic.'

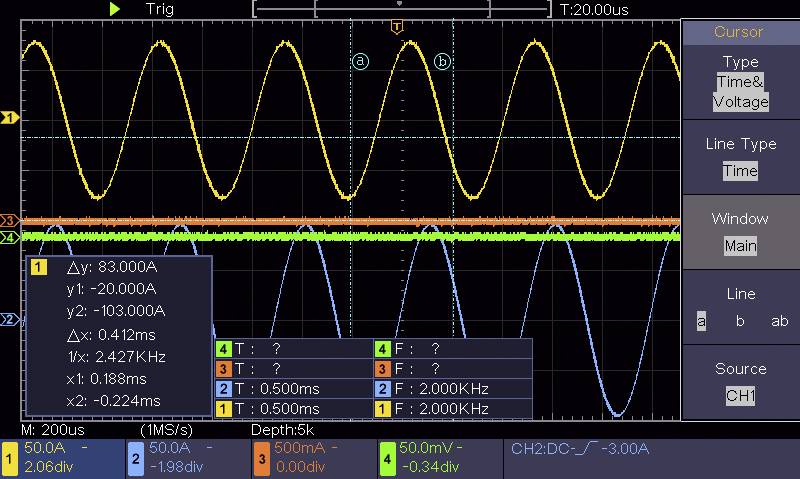

Oscyloskop wyświetla trzy przebiegi fal w różnych kolorach. Wartości pomiarowe i różnice są wypisane, wraz z wartościami czasu i napięcia.

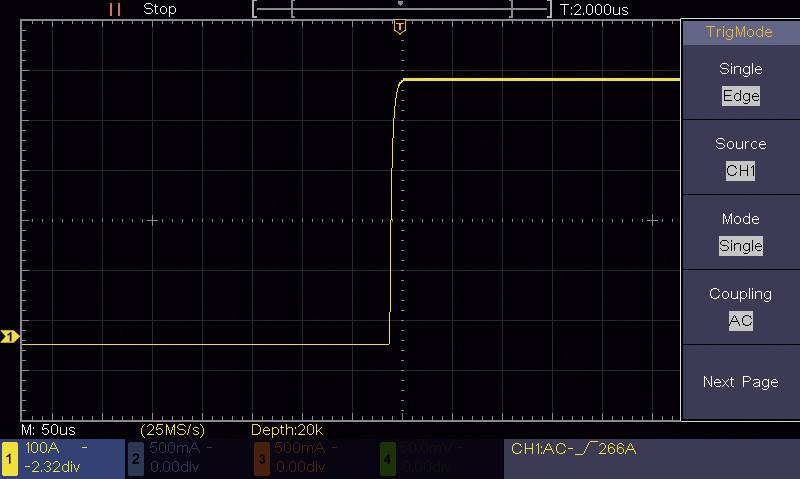

'Wyświetlacz oscyloskopu: Żółta linia pokazuje skokowy wzrost z -2,32 do 0 w 100 μs; Tryby: Pojedynczy, AC, Tryb wyzwalania: Pojedyncze zbocze.'

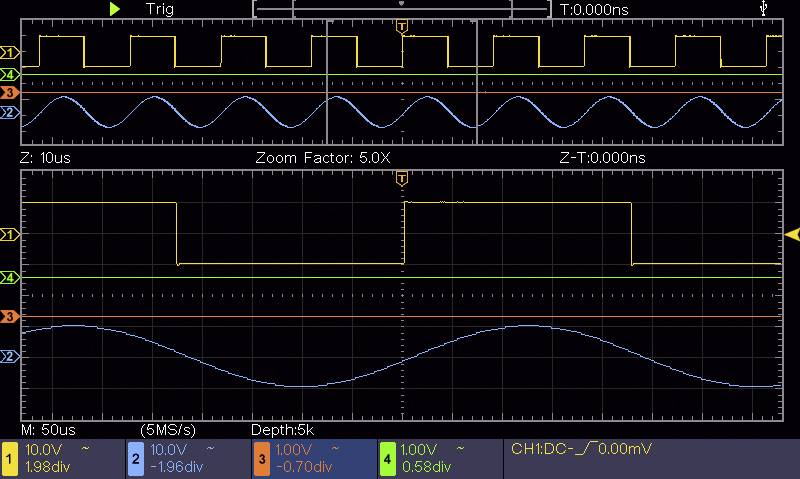

Ekran oscyloskopu z dwoma formami fal: górne sygnały prostokątne i dolne fale sinusoidalne. Podane są wartości czasu i napięcia.

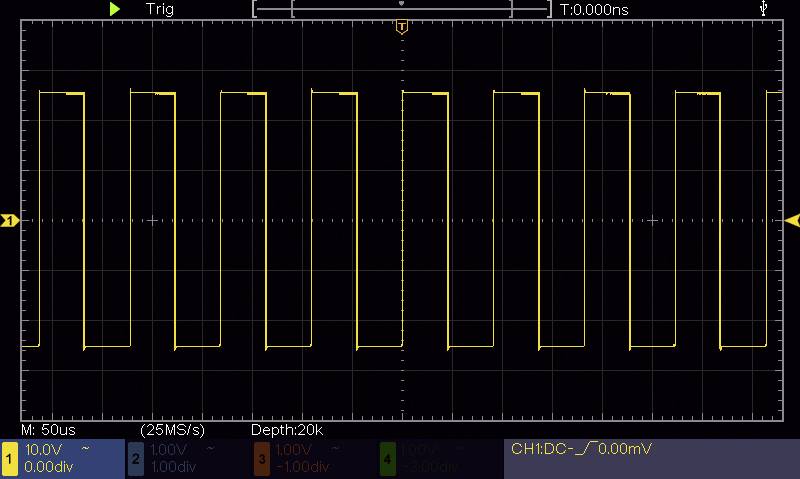

Oscyloskop z prostokątnym sygnałem fali. Częstotliwość wynosi około 1 kHz, amplituda 10 V na działkę, podstawa czasu 5 µs na działkę.

Oscyloskopowy obraz sygnału wideo NTSC. Przedstawia okresowe szczyty i doliny, które obrazują informacje wizualne.

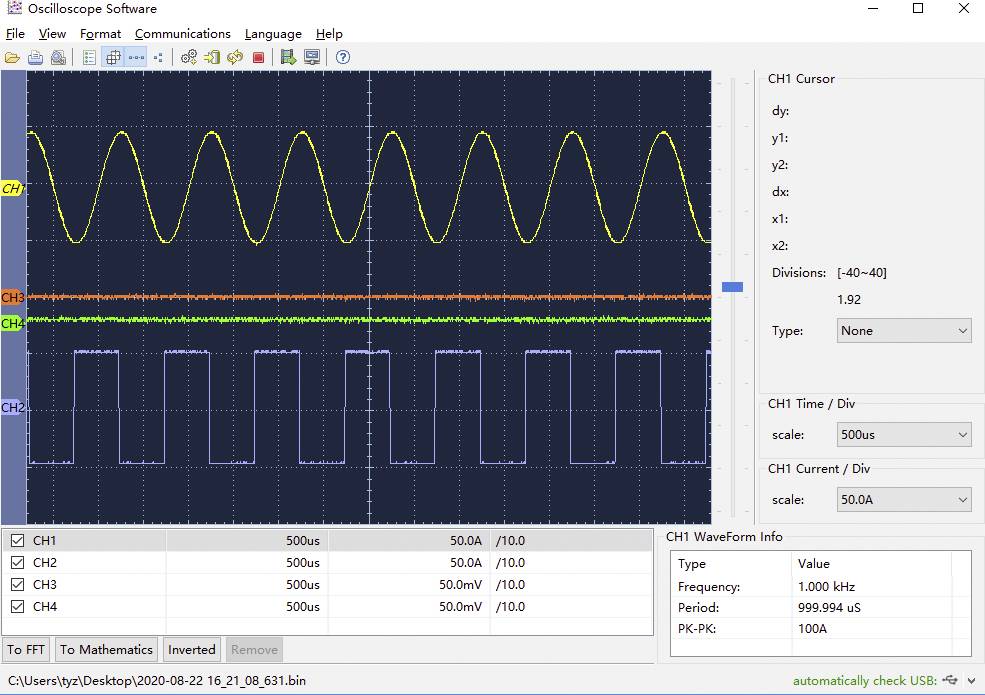

Oprogramowanie oscyloskopu wyświetla cztery przebiegi. Żółty: fala sinusoidalna, Cyjan i Czerwony: linia stała, Niebieski: fala prostokątna. Oś X: czas. CH1: prąd 50,0A.

1/19

Dodatkowe informacje:

Karta katalogowa (PDF)

Liczba

Sztuki

Suma (1283,74 zł / Sztuka)

zł

1579,00 zł

z VAT (klient indywidualny)

tylko 162,59 zł

Zgłoś wątpliwości prawne

Cechy produktu

Oscyloskop cyfrowy DSO-2154 SE

Szerokość pasma 150 MHz, 4 kanałyWyświetlacz LCD 17,78 cm (7 cali) (800 x 480 pikseli)Interfejs USBMaksymalna częstotliwość próbkowania: 1 GS / sRozdzielczość pionowa: 8 bitów

Dane techniczne

Rodzaj produktu: Oscyloskop cyfrowy

Pasmo przenoszenia: 150 MHz

Częstotliwość próbkowania na kanał: 1 GSa/s

Rozdzielczość (technika pomiarowa): 8 Bit

Wielkość ekranu: 17.78 cm

Specyfikacja oscyloskopu: cyfrowy (DSO)

Maksymalna ilość wejść analogowych: 4

: fabryczna (bez certyfikatu)

Kategoria pomiarowa: CAT II 600 V

Impedancja wejściowa: 1 MΩ ± 2%

Wymiary: (D x S x W) 301 x 152 x 70 mm

Waga: 1.1 kg

Specyfikacja wyświetlacza: 800 x 480 px

Szerokość produktu: 152 mm

Wysokość produktu: 70 mm

Długość produktu: 301 mm

Interfejs komponentów: USB 2.0 (urządzenie)

Głębokość pamięci na kanał: 80 kpts

Model katalogowy producenta: DSO-2154

Opakowanie bez plastiku: Opakowania bez tworzyw sztucznych

Do pobrania

Karta katalogowa

Karta katalogowa 2390916 Oscyloskop cyfrowy VOLTCRAFT DSO-2154 150 MHz 1 GSa/s

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2390916 Oscyloskop cyfrowy VOLTCRAFT DSO-2154 150 MHz 1 GSa/s

Warunki gwarancji

Warunki gwarancji 2390916 Oscyloskop cyfrowy VOLTCRAFT DSO-2154 150 MHz 1 GSa/s

Pliki do pobrania

Pliki do pobrania 2390916 Oscyloskop cyfrowy VOLTCRAFT DSO-2154 150 MHz 1 GSa/s

Opis

Model na 40tą rocznicę Czasowo w obniżonej cenie. Tylko do wyczerpania zapasów.

Charakterystyka

Zapis 16 krzywych sygnałowychWyświetlanie krzywej sygnału na komputerze w czasie rzeczywistymWiele typów wyzwalaniaFunkcja liczenia częstotliwościNiskie zużycie energii (< 15 w)Wymagania systemowe: Windows Vista, 7, 8, 8.1, 10 (32/64 bit)

Zakres dostawy

Oscyloskop,
Kabel sieciowy
4x sondy testowe
Kabel USB
Pomoc przy ustawianiu końcówek pomiarowych
Oprogramowanie + instrukcja w języku angielskim na płycie CD
Karta informacji o bezpieczeństwie
Skrócona instrukcja obsługi

Wymagania systemowe

Windows Vista, 7, 8, 8.1, 10 (32 / 64 bit)
