Oscyloskop ręczny VOLTCRAFT DSO-2202H + AFG 200 MHz 1 GSa/s

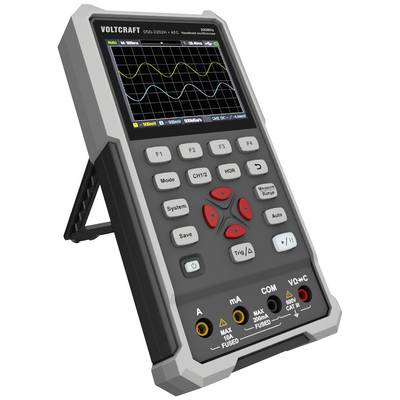

Przenośny oscyloskop z wieloma przyciskami sterującymi i ekranem wyświetlającym różne diagramy kształtów fal.

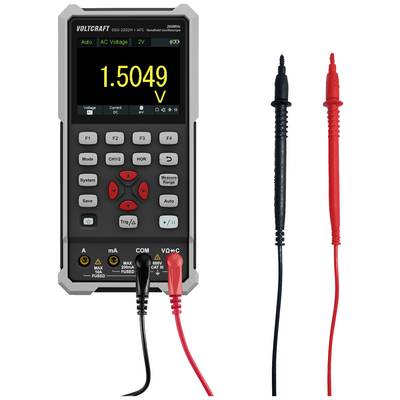

Cyfrowy multimetr wskazuje wartość pomiarową 1,5049 V. Po prawej stronie przedstawione są czarne i czerwone przewody pomiarowe.

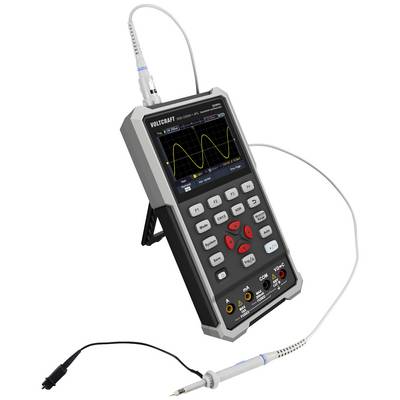

Przenośny oscyloskop z cyfrowym ekranem wyświetla pomiar fali sinusoidalnej. Podłączony jest sonda pomiarowa.

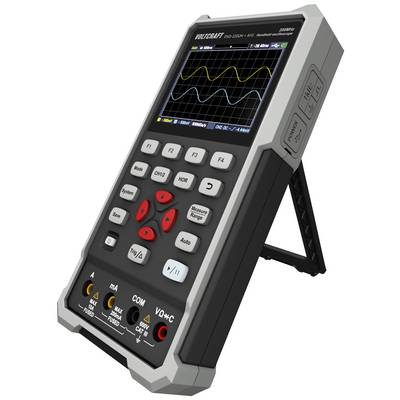

Cyfrowy multimetr z kolorowym wyświetlaczem, pokazujący kilka krzywych pomiarowych oraz przyciski do różnych pomiarów i ustawień.

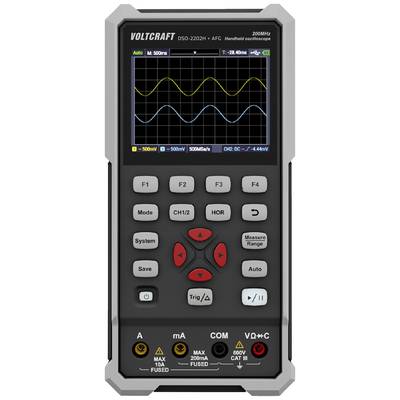

Przenośny ręczny oscyloskop Voltcraft DSO-2202H; wyświetla przebieg sygnału na ekranie; przyciski do ustawień napięcia i zakresów pomiarowych.

Tylna strona urządzenia VOLTCRAFT z technicznymi szczegółami oraz ostrzeżeniami dotyczącymi użytkowania i bezpieczeństwa na etykiecie.

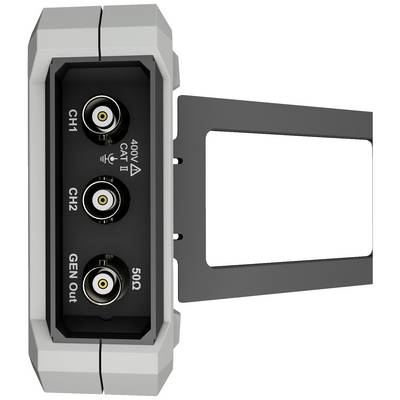

Czarna strona urządzenia z trzema złączami: 'CH1', 'CH2' oraz 'GEN Out', z oznaczeniem '400V CAT II'.

Widok z tyłu urządzenia elektronicznego z trzema złączami: CH1, CH2 oraz GEN Out, oznaczonymi jako 400V CAT II i 50Ω.

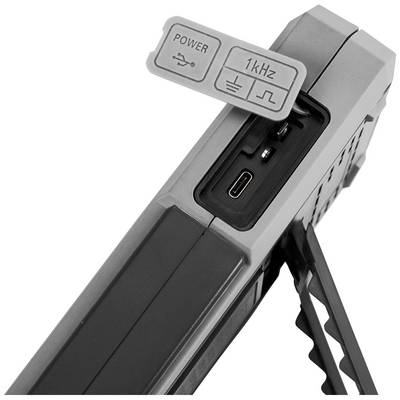

Wielofunkcyjny miernik stołowy z zdejmowaną pokrywą, która pokazuje przyciski 'POWER' i '1kHz'; posiada również złącza USB i jack.

Obraz przedstawia tylną część przenośnego urządzenia z otwartą komorą baterii. Widoczne są dwie zielone baterie.

Ręczne urządzenie z wyświetlaczem pokazuje dwie nakładające się na siebie fale w różnych kolorach. Na dole posiada kilka przycisków i złączy.

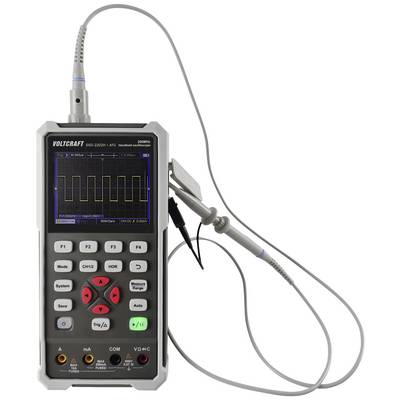

Przenośny oscyloskop mierzy sygnały elektryczne. Wyświetlacz pokazuje falę prostokątną. Urządzenie posiada różne przyciski funkcyjne.

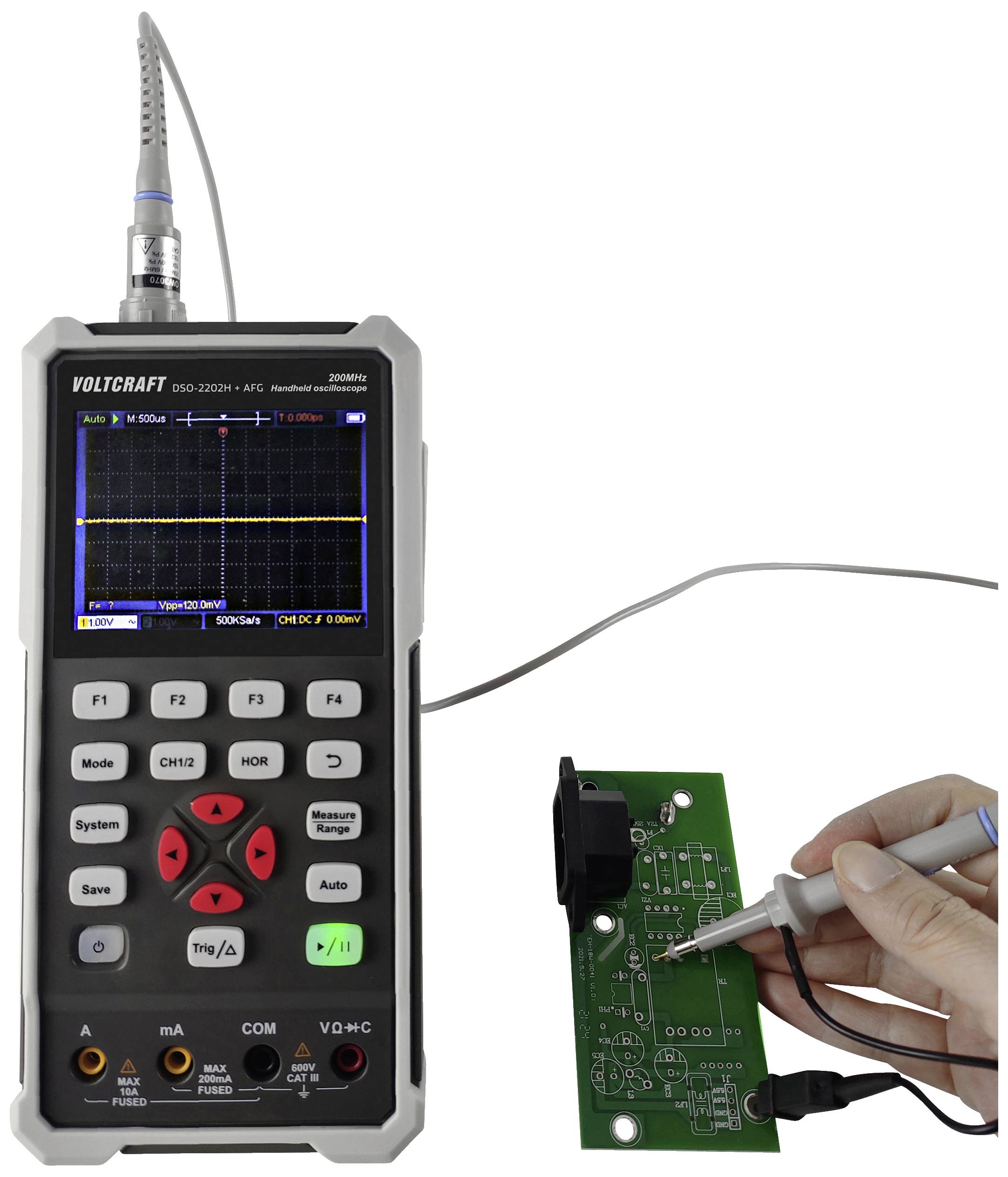

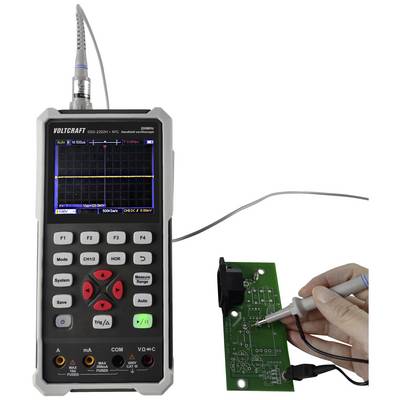

Ręczny oscyloskop mierzy wartości napięcia na zielonej płytce drukowanej. Na ekranie widoczny jest diagram oscyloskopowy.

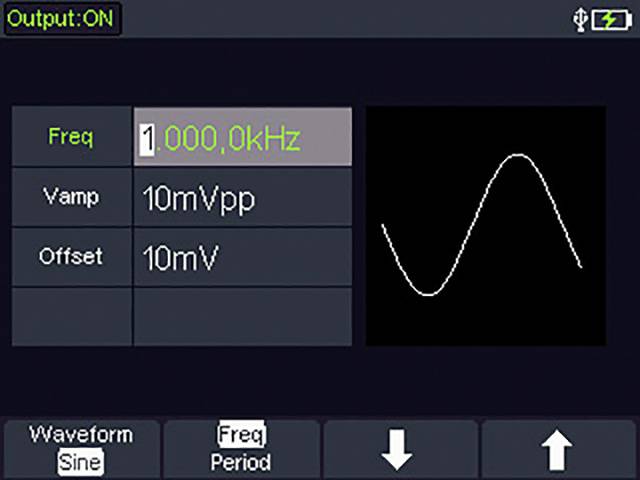

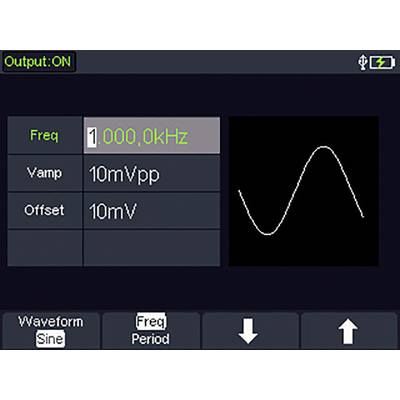

Obraz wyświetlacza oscyloskopu przedstawiający falę sinusoidalną o częstotliwości 1000,0 kHz, amplitudzie 10Vpp i przesunięciu offsetowym 10mV.

Ekran oscyloskopu wyświetla falę sinusoidalną.

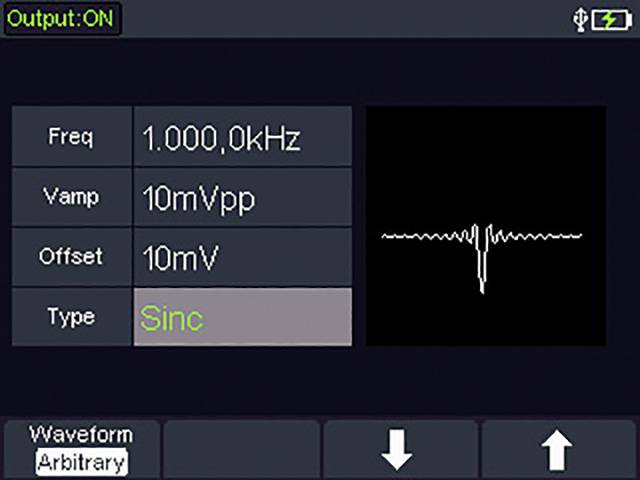

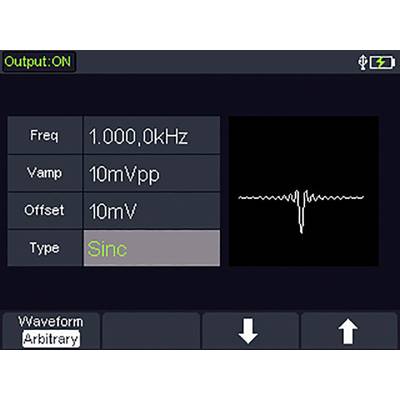

'Wyjście: WŁ'. Wskazanie generatora częstotliwości: Częst. 1.000,0 kHz, Vamp 10mVpp, Offset 10mV, Typ 'Sinc'. Prostokątna grafika kształtu fali po prawej stronie.

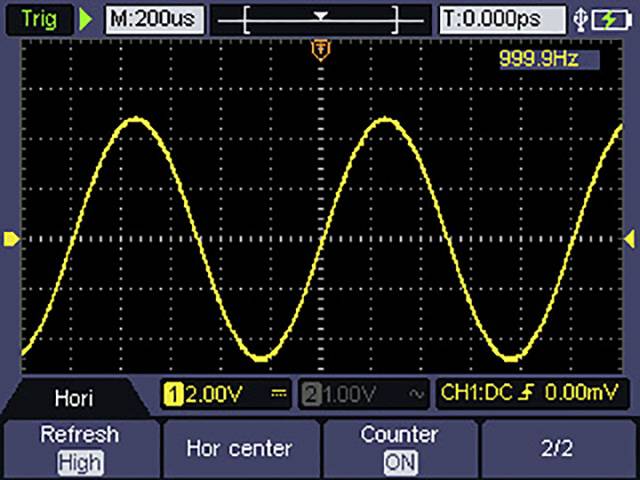

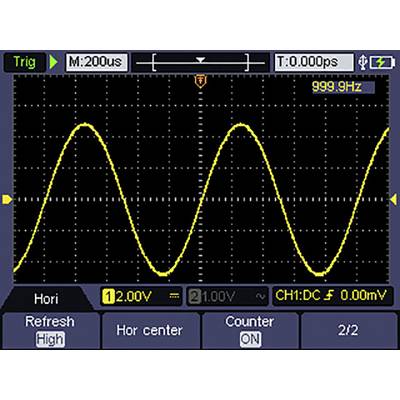

'Ekran oscyloskopu wyświetla żółtą falę sinusoidalną o częstotliwości 999,9 Hz i napięciu 12,00 V na kanale 1.'

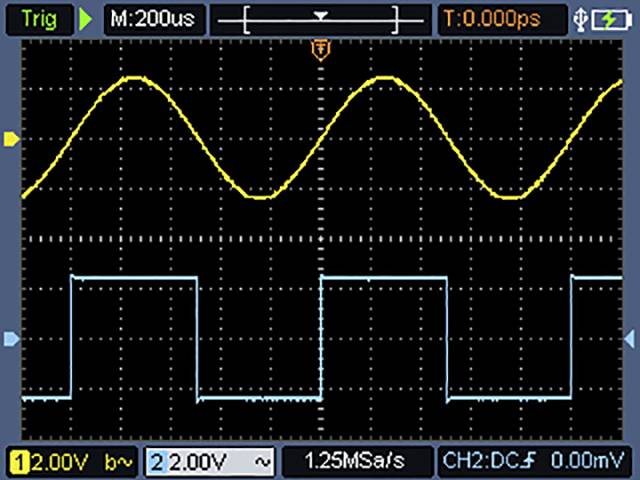

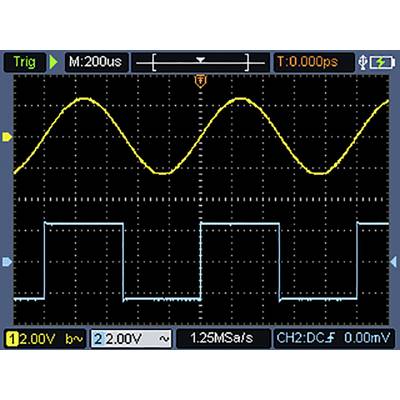

Ekran oscyloskopu pokazuje dwie fale: górną żółtą falę sinusoidalną i dolną niebieską falę prostokątną. Osie przedstawiają napięcia.

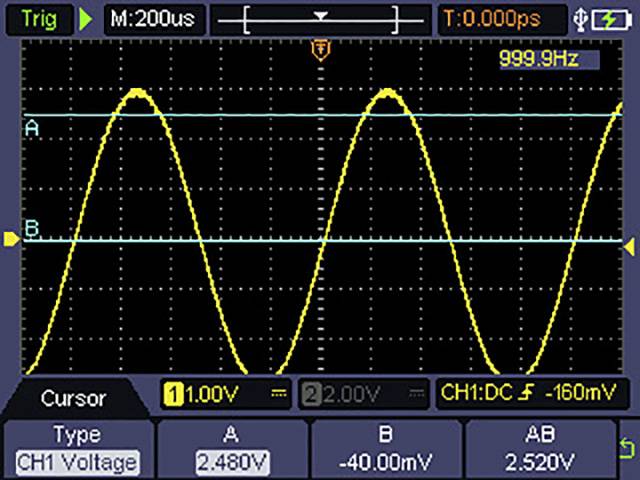

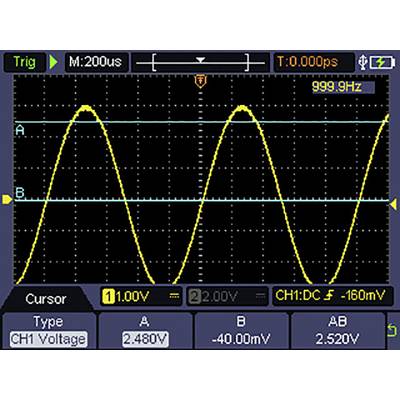

Oscyloskop pokazuje żółtą krzywą sinusoidalną o częstotliwości 999,9 Hz. Wartości pomiarowe: napięcie 2,480 V, osie pozioma i pionowa z oznaczeniami.

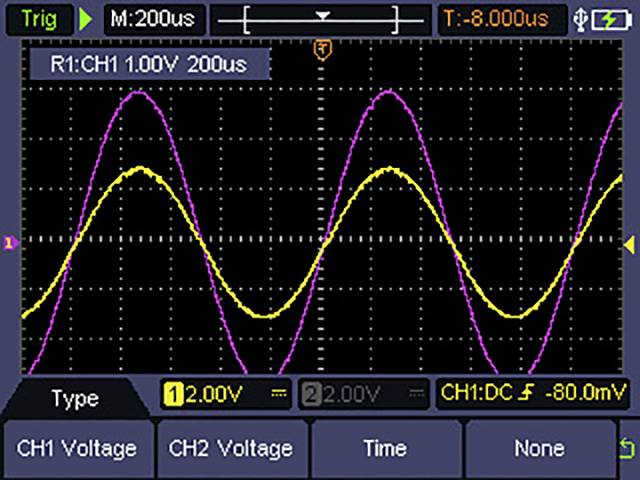

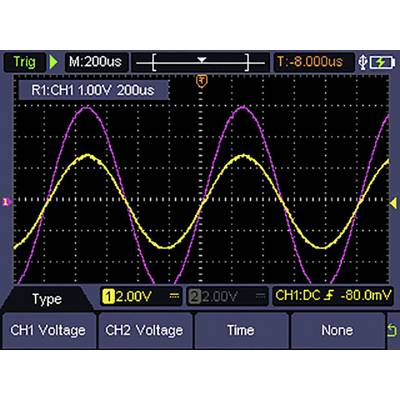

Oscyloskop wyświetla dwie fale sinusoidalne. Żółta linia ma amplitudę 1,00V, różowa linia również. Oś Y przedstawia napięcie, oś X przedstawia czas.

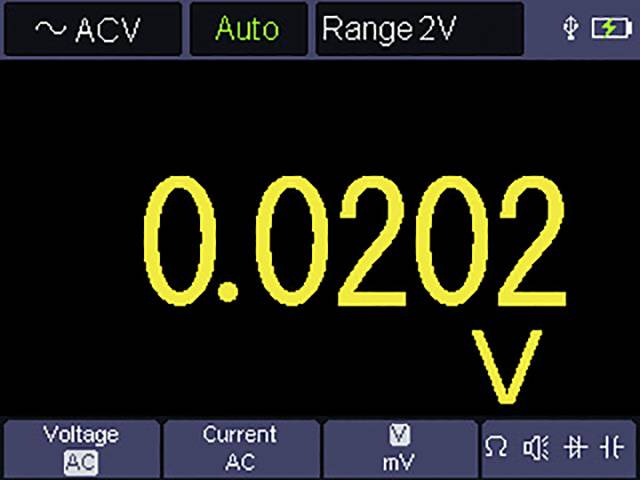

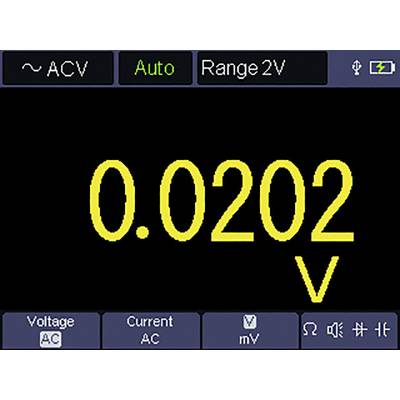

Cyfrowy woltomierz wyświetla wartość pomiarową: 0,0202 V w zakresie napięcia przemiennego 2V. Tryb automatyczny włączony.

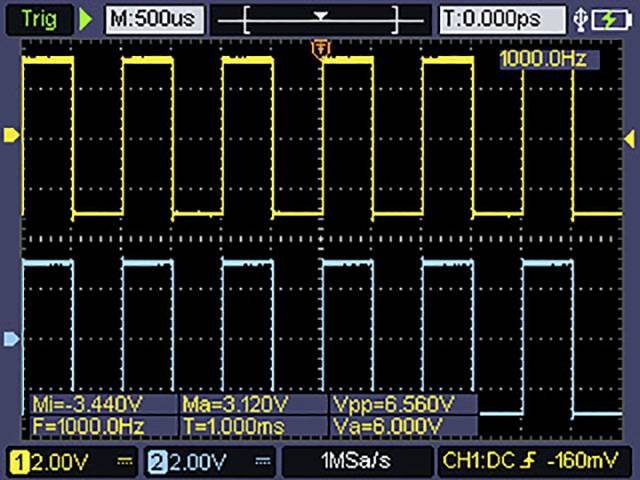

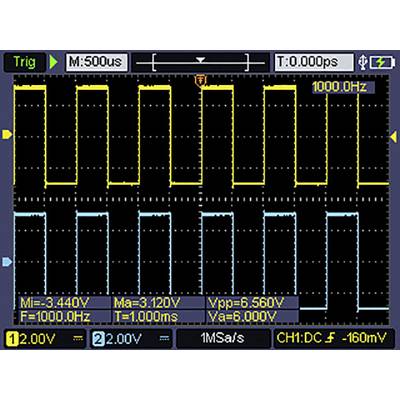

'Wyświetlacz oscyloskopu z dwiema falami. Fala górna: 1000,0 Hz, fala dolna. Parametry: Vpp=6,560 V, T=1,000 ms.'

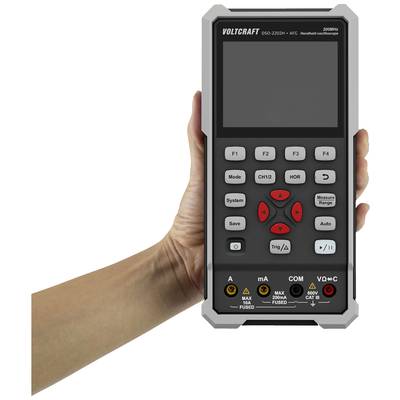

Ręka trzyma przenośne urządzenie pomiarowe z wyświetlaczem i klawiaturą, które służy do pomiaru prądów elektrycznych.

1/23

Dodatkowe informacje:

Karta katalogowa (PDF)

Dostawa w czw. 30.07

33 Sztuki

Liczba

Sztuki

Suma (1584,55 zł / Sztuka)

1584,55 zł

1949,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Zgłoś wątpliwości prawne

Cechy produktu

DSO-2202H + AFG Oscyloskop cyfrowy 3 w 1

3 w 1 - oscyloskop, multimetr i generator przebiegów
Kolorowy wyświetlacz LCD 8,89 cm (3,5") (320 x 240 pikseli)
Interfejs USB Type-C®

Dane techniczne

Maksymalnie 10 000 wfms/s

Rodzaj produktu: Oscyloskop ręczny

Pasmo przenoszenia: 200 MHz

Częstotliwość próbkowania na kanał: 1 GSa/s

Pomiar: Kolorowy wyświetlacz LCD

Rozdzielczość (technika pomiarowa): 8 Bit

Wielkość ekranu: 8.89 cm

Specyfikacja oscyloskopu: urządzenie ręczne

Zakres podstawy czasu: 2 ns/div - 1000 s/div

Maksymalna ilość wejść analogowych: 2

: fabryczna (bez certyfikatu)

Kategoria pomiarowa: CAT II 400 V

Odchylenie pionowe: 10 mV/działkę - 10 V/działkę

Impedancja wejściowa: 1 MΩ±2%, parallel dazu 16 pF±10 pF

Połączenie wejściowe: DC, AC, uziemienie

Napięcie wejściowe: 400 V (DC + AC, szczyt szczytowy, impedancja wejściowa 1 MΩ)

Zasilanie: USB-C® (zewn.), 2x 18650 (wewn.)

Wymiary: (D x S x W) 198 x 38 x 96 mm

Waga: 0.6 kg

Szerokość produktu: 38 mm

Wysokość produktu: 96 mm

Długość produktu: 198 mm

Interfejs komponentów: USB (urządzenie)

Głębokość pamięci na kanał: 8 kpts

Model katalogowy producenta: DSO-2202H + AFG

Opakowanie bez plastiku: Opakowania bez tworzyw sztucznych

Do pobrania

Karta katalogowa

Karta katalogowa 2687724 Oscyloskop ręczny VOLTCRAFT DSO-2202H + AFG 200 MHz 1 GSa/s

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2687724 Oscyloskop ręczny VOLTCRAFT DSO-2202H + AFG 200 MHz 1 GSa/s

Warunki gwarancji

Warunki gwarancji 2687724 Oscyloskop ręczny VOLTCRAFT DSO-2202H + AFG 200 MHz 1 GSa/s

Pliki do pobrania

Pliki do pobrania 2687724 Oscyloskop ręczny VOLTCRAFT DSO-2202H + AFG 200 MHz 1 GSa/s

Opis

Oscyloskop cyfrowy VOLTCRAFT DSO-2202H + AFG 3 w 1 imponuje szerokością pasma 200 MHz, 2 kanałami i kolorowym wyświetlaczem LCD o przekątnej 8,89 cm. Maksymalna częstotliwość próbkowania wynosi 1 GS/s, pojemność zapisu 8 K. Oscyloskop cyfrowy VOLTCRAFT pracuje z 8-bitową rozdzielczością pionową. Złącze USB służy również do przechowywania danych.

Charakterystyka

Oscyloskop,
Szerokość pasma 200 MHz, 2 kanały
Maks. częstotliwość próbkowania 1 GSa/s
Maks. długość zapisu 8K\
8-bitowa rozdzielczość pionowa
Multimetry
CATII 1000 V
20 000 zliczeń
Zakres automatyczny
TRMS
Typ pomiaru — napięcie, prąd, rezystancja, pojemność, wł./wył., dioda
Generator kształtu fali
Maks. częstotliwość wyjściowa 25 MHz, 1 kanał
Maks. częstotliwość próbkowania 125 MS/s
0,1 Hz rozdzielczość częstotliwości
14-bitowa rozdzielczość
Długość fali 8K

Zakres dostawy

Oscyloskop,
Próbnik
Narzędzie do regulacji sondy
Kabel USB
Etui
1 x kabel BNC do zacisku krokodylkowego
1 x para przewodów pomiarowych multimetru (czerwony i czarny)
Oprogramowanie + instrukcja w języku angielskim na płycie CD
Skrócona instrukcja obsługi
Karta uwag bezpieczeństwa
