Name: PCE Instruments PCE-PA 8300-2 Miernik cęgowy cyfrowy rejestrator danych, wyświetlacz graficzny CAT III 600 V
Brand: PCE Instruments
SKU: 2813622
Availability: BackOrder

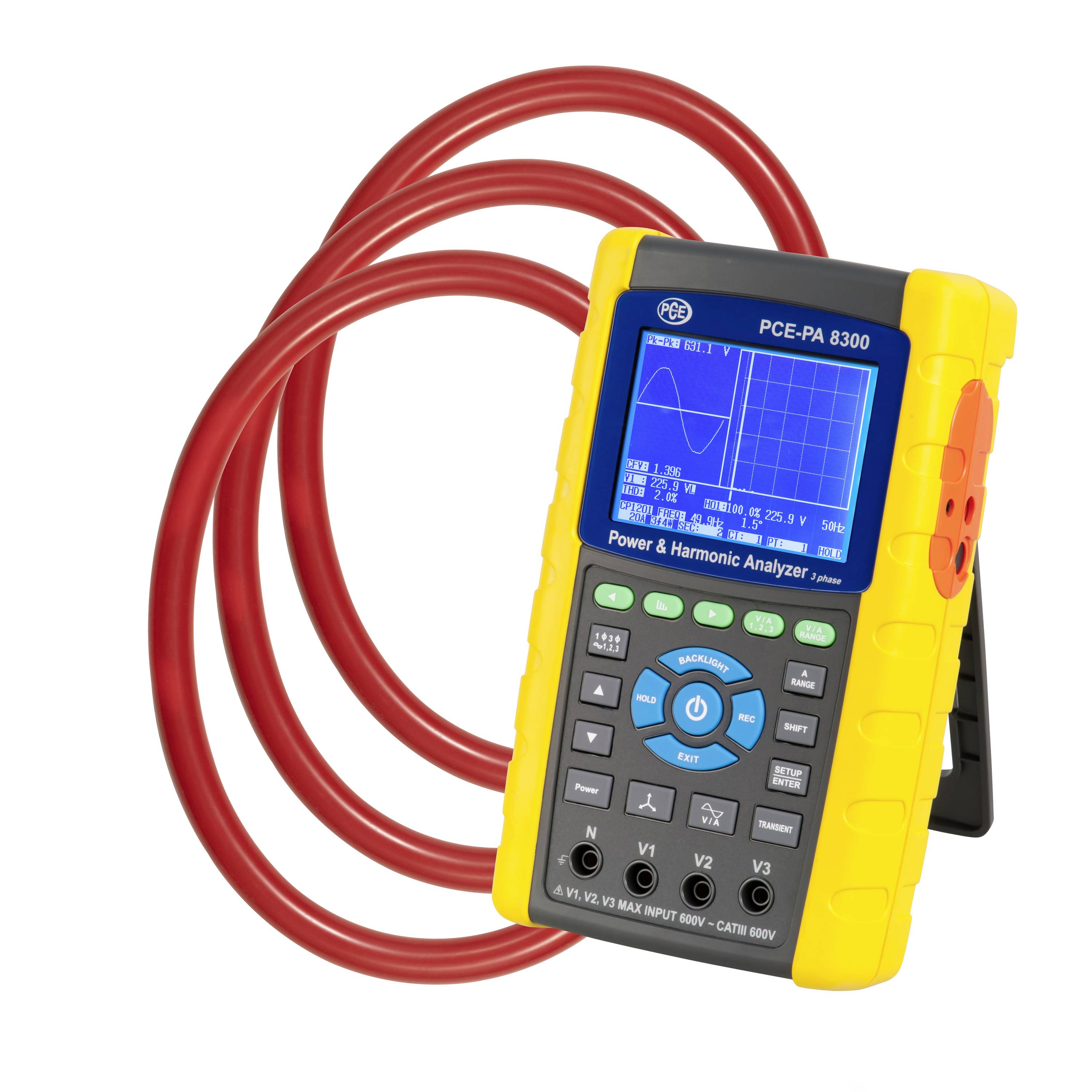

Przenośny analizator mocy i harmonicznych PCE-PA 8300 z czerwonym przewodem zaciskowym pętlą za żółtym urządzeniem ręcznym wyświetlającym przebieg na ekranie.

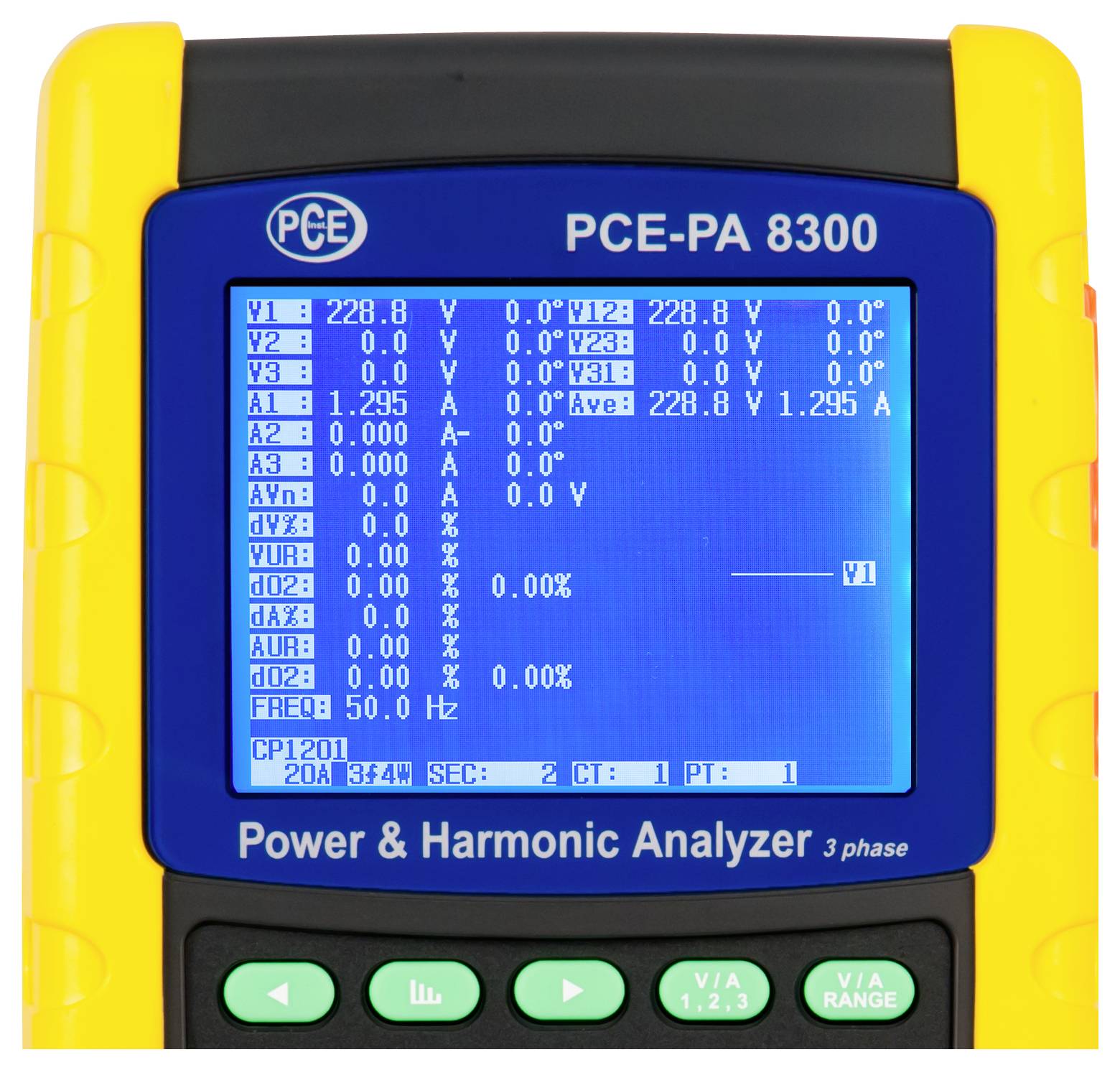

Przenośny analizator mocy i harmonicznych PCE-PA 8300 wyświetlający odczyty napięcia i prądu trójfazowego na niebieskim ekranie.

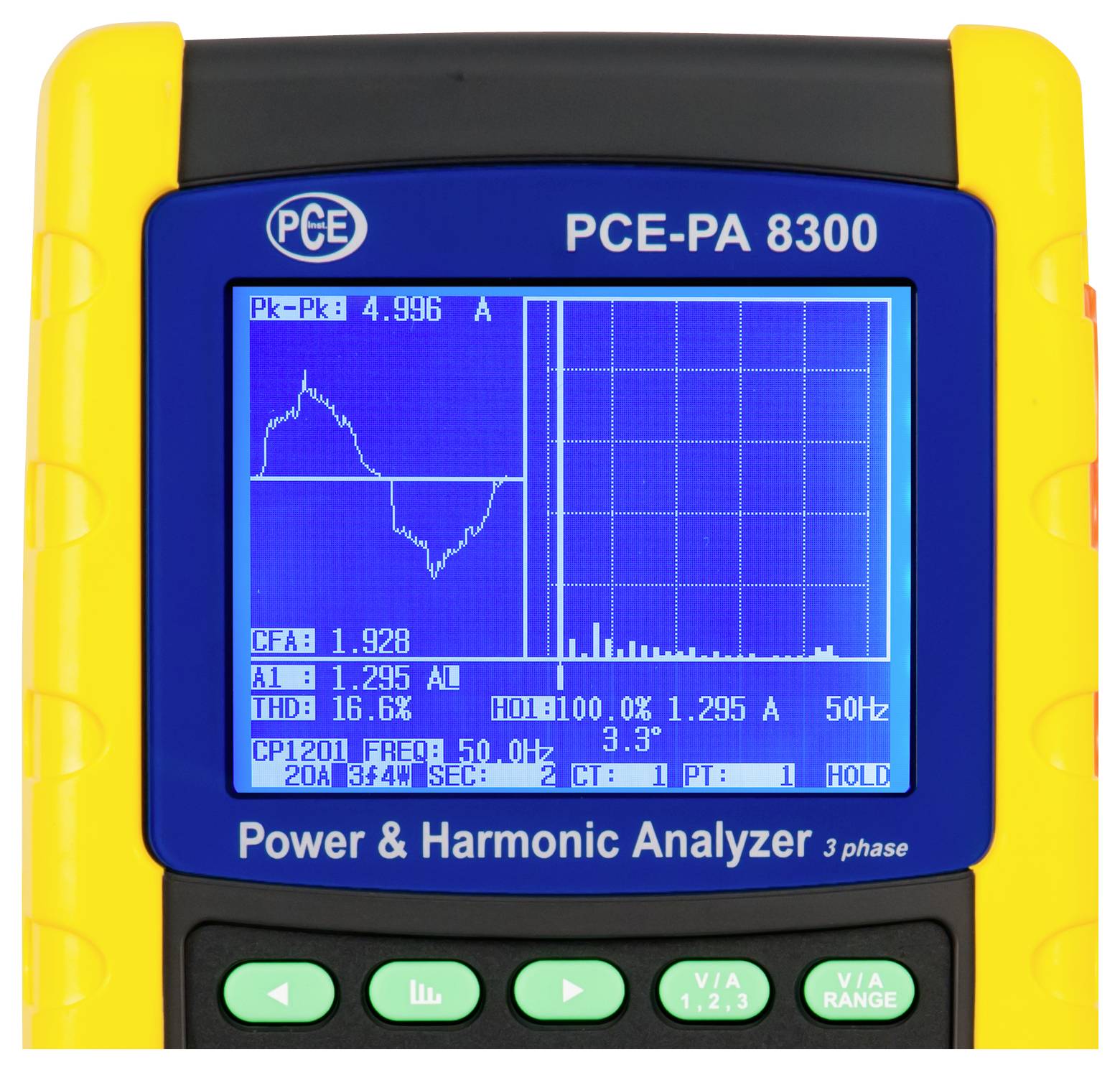

PCE-PA 8300 analizator mocy i harmonicznych wyświetlający przebieg prądu, słupki spektralne i odczyt takie jak Pk-Pk 4,996 A, THD 16,6% i 50,0 Hz.

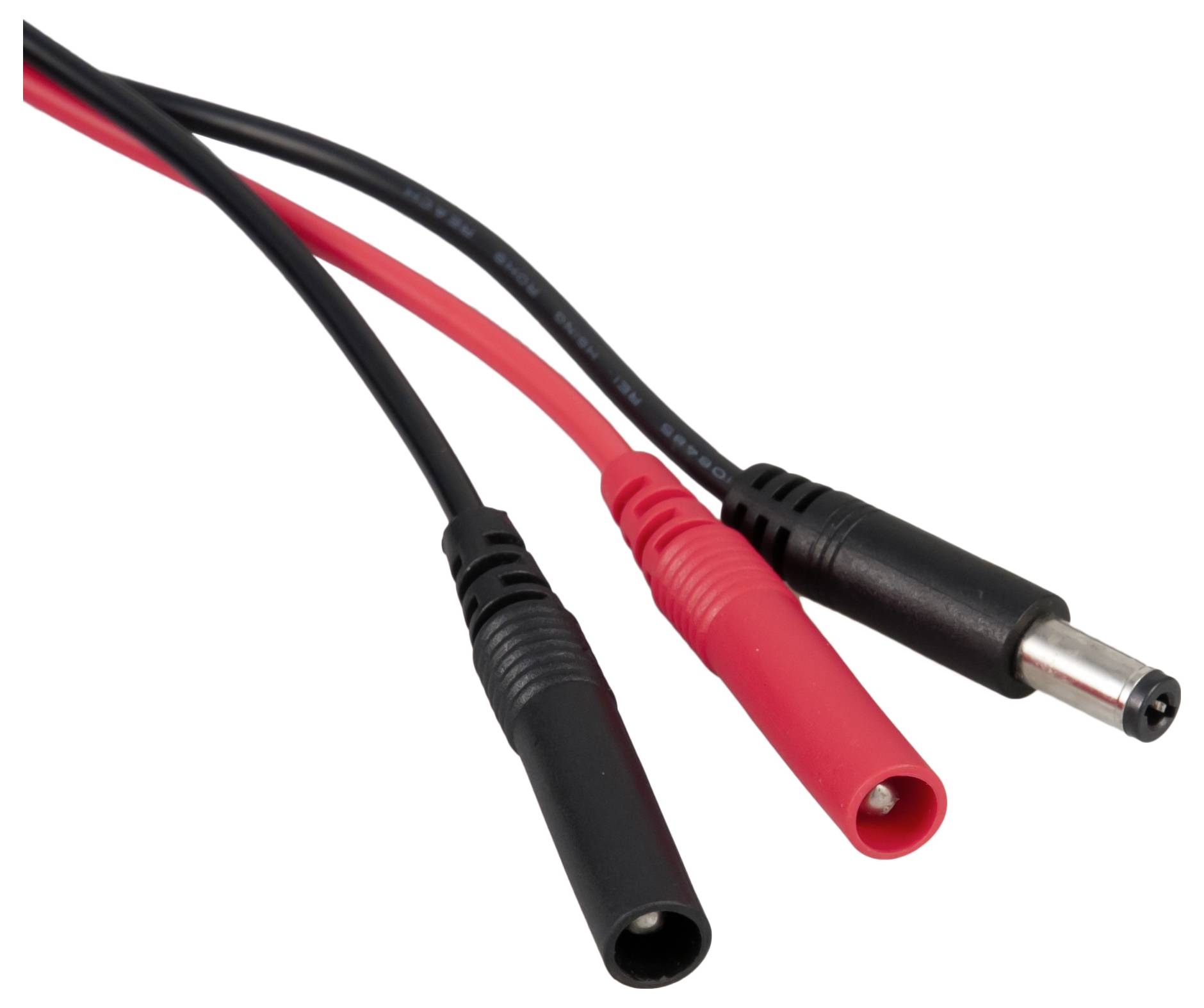

Trzy izolowane kable zasilające DC z czerwonymi i czarnymi przewodami oraz wtyczkami bębnowymi na białym tle.

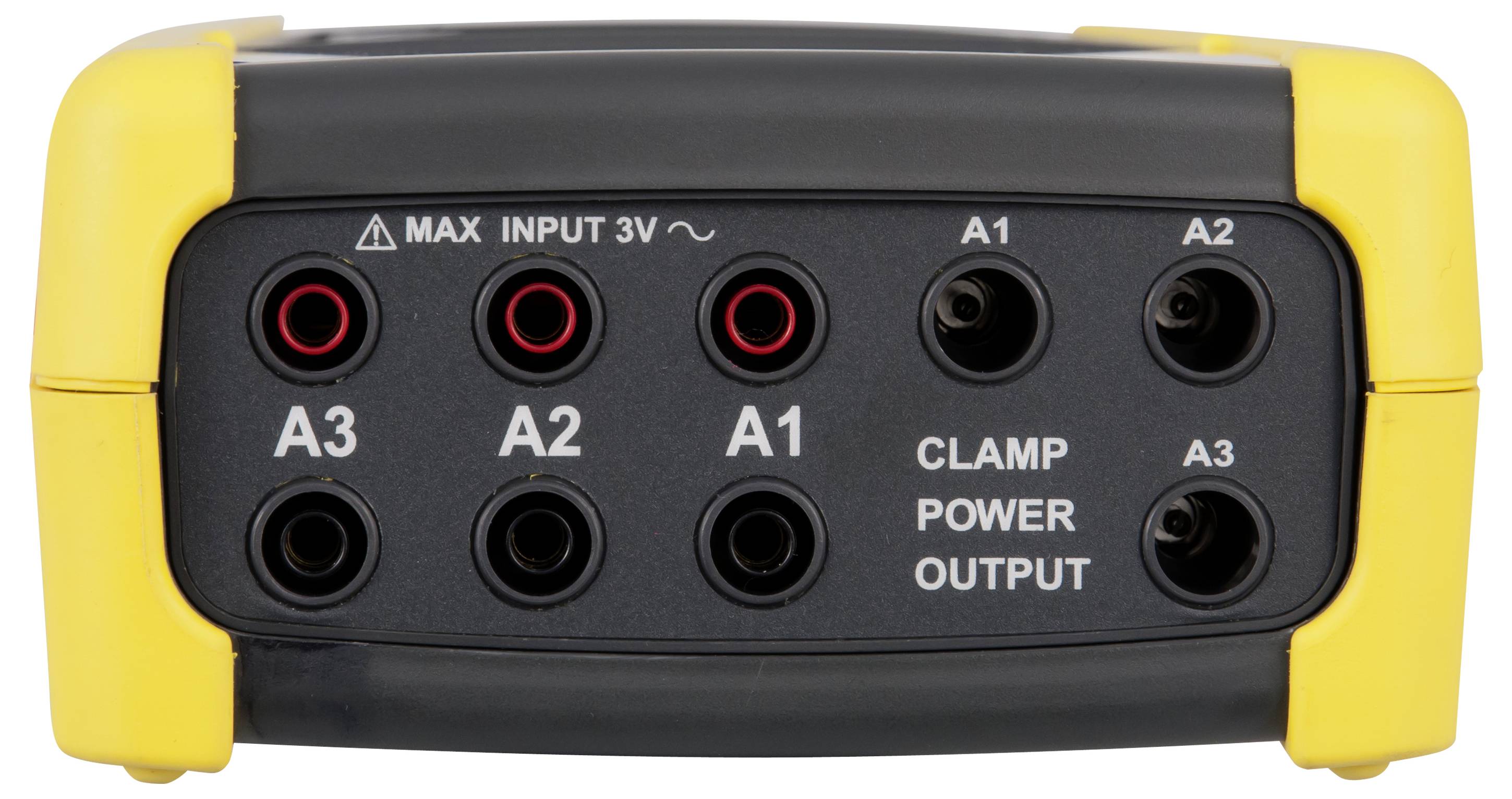

Przedni panel miernika z zaciskami sześciu portów wejściowych oznaczonych A1, A2, A3 oraz „WYJŚCIE ZASILANIA ZACISKÓW", plus „MAKSYMALNE WEJŚCIE 3V"

1/5

Karta katalogowa (PDF)

Dostawa w wt. 1.12

Liczba

Sztuki

Suma (13 999,00 zł / Sztuka)

13 999,00 zł

11 381,30 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 999,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Miernik cęgowy PCE-PA 8300-2

Analizator sieci 3-fazowych i zakłóceńbrPomiar do 3000 A ACbrAnaliza harmonicznych i harmonicznychbrCęgi prądowe lub cewki Rogowskiego dostępne< 7/>brPomiar mocy pozornej, skutecznej, biernejbrPomiar współczynnika mocybrMożliwość podłączenia cęgów prądowych różnych producentów brpamięć karty SDbrregulowany interwał przechowywaniabrdo 600 V AC mierzalnybrpomiar kąta fazowego / częstotliwośćbr Wyświetlacz graficzny z reprezentacją harmonicznychbrautomatyczny wybór zakresu pomiarowego (AC V)

Dane techniczne

bSpecyfikacje elektryczne/bbrbPomiar napięcia (AC V)/ b brZakres pomiarowy: 10 V... 600 V (faza do neutralnego)/tdbrRozdzielczość: 0,1VbrDokładność: ±(0,5% + 0,5 V)<7 />brbrbPomiar prądu (AC A) zestaw 1/b< 15/>br<16 />Zakres pomiarowy: 20 AbrRozdzielczość: 0,001 A (< 10 A), 0,01 A (>= 10 A)br Dokładność: ±(0,5% + 0,1 A)brbrZakres pomiarowy: 200 AbrRozdzielczość: 0,01 A (< 100 A), 0,1 A (>= 100 A)brDokładność: ±(0,5% + 0,5A)br< 31/>brZakres pomiarowy: 1200 Abr Rozdzielczość: 0,1 A (< 1000 A), 1 A (>= 1000 A) br Dokładność: ±(0,5 A + 5 A)br brbPomiar prądu (AC A) Zestaw 2 /bbrZakres pomiarowy: 30 A brRozdzielczość: 0,001 A (< 10 A), 0,01 A (>= 10 A)<49 />brDokładność: ±(0,5% + 0,1 A) brbrZakres pomiarowy: 300 Abr<56 />Rozdzielczość: 0,01 A (< 100 A), 0,1 A (>= 100 A) brDokładność: ±(0,5 % + 0,5 A)<59/ >brbrZakres pomiarowy: 3000 AbrRozdzielczość: 0,1 A (< 1000 A), 1 A (>= 1000 A)<65 />brDokładność: ±(0,5A + 5A)brbr<70 />bMoc skuteczna<73/ >/bbrZakres pomiarowy: 0 ... 9,999 kWbrRozdzielczość: 0,001 kWbrDokładność: ±(1% + 0,008 kW)brbr<8 />Zakres pomiarowy: 10... 99,99 kWbrRozdzielczość: 0,01 kWbrDokładność: ±(1 % + 0,008 kW)br<7/ >br<8 />Zakres pomiarowy: 100... 999,9 kWbrRozdzielczość: 0,1 kWbrDokładność: ±(1 % + 0,8 kW)br< 7/>br<8 />Zakres pomiarowy: 1 ... 9,999mWbrRozdzielczość: 0,001mWbrDokładność: ±(1% + 0,008mW)brbr<8 />bMoc pozorna/bbrZakres pomiarowy: 0 ... 9,999 kVAbrRozdzielczość: 0,001kVAbrDokładność: ±(1% + 0,008kVA)brbr<8 />Zakres pomiarowy: 10 ... 99,99kVAbrRozdzielczość: 0,01kVAbrDokładność: ±(1% + 0,08kVA)br< 7/>br<8 />Zakres pomiarowy: 100... 999,9 kVAbrRozdzielczość: 0,1 kVAbrDokładność: ±(1% + 0,8 kVA)br< 7/>br<8 />Zakres pomiarowy: 1 ... 9,999 MVAbrRozdzielczość: 0,001 MVAbrDokładność: ±(1% + 0,008 MVA)brbr<8 />bMoc bierna/bbrZakres pomiarowy: 0 ... 9,999 kVARbrRozdzielczość: 0,001kVARbrDokładność: ±(1% + 0,008kVAR)brbr<8 />Zakres pomiarowy: 10... 99,99 kVARbrRozdzielczość: 0,01 kVARbrDokładność: ±(1 % + 0,08 kVAR)br< 7/>br<8 />Zakres pomiarowy: 100... 999,9kVARbrRozdzielczość: 0,1kVARbrDokładność: ±(1% + 0,8kVAR)br< 7/>br<8 />Zakres pomiarowy: 1 ... 9,999 MVARbrRozdzielczość: 0,001 MVARbrDokładność: ±(1% + 0,008 MVAR)brbr<8 />bEnergia czynna/bbrZakres pomiarowy: 0 ... 9,999 kWhbrRozdzielczość: 0,001 kWhbrDokładność: ±(2% + 0,008 kWh)brbr<8 />Zakres pomiarowy: 10... 99,99 kWhbrRozdzielczość: 0,01 kWhbrDokładność: ±(2% + 0,08 kWh)br< 7/>br<8 />Zakres pomiarowy: 100... 999,9 kWhbrRozdzielczość: 0,01 kWhbrDokładność: ±(2% + 0,8 kWh)br< 7/>br<8 />Zakres pomiarowy: 1 ... 9,999 MWhbrRozdzielczość: 0,001 MWhbrDokładność: ±(2% + 0,008 MWh)brbr<8 />bEnergia pozorna/bbrZakres pomiarowy: 0 ... 9,999kVAhbrRozdzielczość: 0,001kVAhbrDokładność: ±(2% + 0,008kVAh)brbr<8 />Zakres pomiarowy: 10... 99,99 kVAhbrRozdzielczość: 0,01 kVAhbrDokładność: ±(2% + 0,08 kVAh)br< 7/>br<8 />Zakres pomiarowy: 100... 999,9 kVAhbrRozdzielczość: 0,01 kVAhbrDokładność: ±(2% + 0,8 kVAh)br< 7/>br<8 />Zakres pomiarowy: 1 ... 9,999 MVAhbrRozdzielczość: 0,001 MVAhbrDokładność: ±(2% + 0,008 MVAh)brbr<8 />bEnergia bierna/bbrZakres pomiarowy: 0 ... 9,999 kVARhbrRozdzielczość: 0,001 kVARhbrDokładność: ±(2% + 0,008 kVARh)brbr<8 />Zakres pomiarowy: 10 ... 99,99 kVARhbrRozdzielczość: 0,01 kVARhbrDokładność: ±(2% + 0,08 kVARh)br< 7/>br<8 />Zakres pomiarowy: 100... 999,9 kVARhbrRozdzielczość: 0,01 kVARhbrDokładność: ±(2% + 0,8 kVARh)br< 7/>br<8 />Zakres pomiarowy: 1 ... 9,999 MVARhbrRozdzielczość: 0,001 MVARhbrDokładność: ±(2% + 0,008 MVARh)brbr<8 />bWspółczynnik mocy/bbrZakres pomiarowy: 0 ... 1brRozdzielczość: 0,01brDokładność: ± 0,04brbr<9 />b< 10/>kąt fazowy/bbrzakres pomiarowy: -180°... 180°brRozdzielczość: 0,1°brDokładność: ± 1°brbr< 9/ >bCzęstotliwość/bbrZakres pomiarowy: 45 ... 65 HzbrRozdzielczość: 0,1 HzbrDokładność: ± 0,1 Hzbrbr<8/ ><9/ >bharmoniczne napięcia przemiennego przy 50/60 Hz/bbrZakres pomiarowy: 1 ... 20. rzędubrRozdzielczość: 0,1 VbrDokładność: 0,1%, ± (2% + 0,5 V), ± (2% + 10 cyfr) brbrZakres pomiarowy: 21 ... 30. rzędubrRozdzielczość: 0,1 VbrDokładność: 0,1%, ± (2% + 0,5 V), ± (2% + 20 cyfr) brbrZakres pomiarowy: 31 ... 50. rzędubrRozdzielczość: 0,1 VbrDokładność: 0,1%, nieokreślonabrbr< 8/><9 />bHarmoniczne prądu przemiennego przy 50/60 Hz/bbrZakres pomiarowy: 1 ... 20 rzędubrrozdzielczość: 0,001... 1AbrDokładność: 0,1%, ± (2% + 0,5A), ± (2% + 10 cyfr)brbr Zakres pomiarowy: 21 ... 30. rzędubrRozdzielczość: 0,001... 1AbrDokładność: 0,1%, ± (2% + 0,5A), ± (2% + 20 cyfr)brbr Zakres pomiarowy: 31 ... 50. rzędubrRozdzielczość: 0,001... 1 AbrDokładność: 0,1%, nie określonobrbrbOgólna specyfikacja techniczna <9 />/bbrWyświetlacz: 3,7" punktowy LCD (320 x 240 pikseli) z podświetleniem LEDbrNorma bezpieczeństwa: IEC1010CAT III 600 V< 15/>brRezystancja wejściowa AC V: 10 MOhmbrCęgi prądowe częstotliwości roboczej: 40 Hz ... 1 kHzbrprzetestowana częstotliwość robocza cęgów prądowych: 45 Hz ... 65 HzbrZabezpieczenie przed przeciążeniem: AC V: 720 V RMS, AC A: 1300 A z cęgami prądowymibrPrzechowywanie danych: karta SDbr<6 /> Interwał nagrywania: 1 sekundabrFunkcja rejestratora danych: przechowywanie w czasie rzeczywistym na karcie SDbrInterwał przechowywania: 2 sekundy ... 7200 sekundbrWyjście danych (tylko do wyświetlania na żywo na PC): przez USB lub RS-232 w zależności od kabla połączeniowegobrTemperatura pracy: 0 ... +50°CbrWilgotność otoczenia: < 80% r.h.brZasilanie: 8 baterii AA 1,5 V, zasilacz 9 Vbr<6 / >Pobór prądu: urządzenie pomiarowe: 300 mA DC, cęgi prądowe: 34 mA DCbrMaksymalna średnica przewodu: 50 mmbrWymiary: urządzenie pomiarowe: 225 x 125 x 64 mm, cęgi prądowe: 210 x 64 x 33 mm, szczęki cęgowe: 86 mm (zew.)brWaga: urządzenie pomiarowe: 948 g (z bateriami), cęgi prądowe: 467 g ( z kablem)

Rodzaj produktu: Miernik cęgowy

Minimany zakres pomiarowy V/AC: 10 V

Maksymalny zakres pomiarowy V/AC: 600 V

Minimalny zakres pomiarowy A/AC: 0.2 A

Maksymalny zakres pomiarowy A/AC: 3000 A

Dokładność podstawowa (+/-): 0.5 %

Interfejs: RS 232
USB

Wysokość produktu: 225 mm

Szerokość produktu: 64 mm

Długość produktu: 125 mm

Waga: 948 g

: fabryczna (bez certyfikatu)

Kategoria pomiarowa: CAT III 600 V

Pomiar natężenia: AC

Model katalogowy producenta: PCE-PA 8300-2

Rodzaj wyświetlacza: cyfrowy

Wymiary: (D x S x W) 125 x 64 x 225 mm

Specyfikacja multimetru: rejestrator danych
wyświetlacz graficzny

Szerokość rozwarcia cęgów: 175 mm

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Kalibracja

Kategoria pomiarowa

Rodzaj produktu

PCE Instruments PCE-PA 8300-2 Miernik cęgowy cyfrowy rejestrator danych, wyświetlacz graficzny CAT III 600 V

Numer produktu2813622

Dostawa w wt. 1.12

Conrad Electronic

Ten produkt

fabryczna (bez certyfikatu)

CAT III 600 V

Miernik cęgowy

Sztuki

Min.: 1

Vielfache: 1

13 999,00 zł^*

Analizator sieci PCE Instruments Power Analyzer PCE-PA 5500 Pomiary zużycia energii, Wyświetlacz graficzny

Numer produktu3192934

Szybka dostawa w wt. 13.10

2 sztukaConrad Electronic

fabryczna (bez certyfikatu)

Analizator sieci

Sztuki

Min.: 1

Vielfache: 1

679,00 zł^*

Analizator sieci PCE Instruments Power Analyzer PCE-PA 7200 z funkcją rejestratora, zaw. cegi , Pomiary zużycia energii, Rozwiązywanie problemów

Numer produktu3324693

Dostawa w wt. 20.10

7 sztukaConrad Electronic

fabryczna (bez certyfikatu)

CAT III

Analizator sieci

Sztuki

Min.: 1

Vielfache: 1

2999,00 zł^*

Analizator sieci PCE Instruments Power Analyzer PCE-PA 7500 Pomiary zużycia energii

Numer produktu3324694

Dostawa w wt. 20.10

2 sztukaConrad Electronic

fabryczna (bez certyfikatu)

Analizator sieci

Sztuki

Min.: 1

Vielfache: 1

5199,00 zł^*

Analizator sieci PCE Instruments Power Analyzer PCE-PA 8500 HP z funkcją rejestratora, zaw. cegi , Pomiary zużycia energii, Rozwiązywanie problemów, Wyświetlacz graficzny

Numer produktu3324695

Dostawa w wt. 20.10

3 sztukaConrad Electronic

fabryczna (bez certyfikatu)

CAT III 600 V

Analizator sieci

Sztuki

Min.: 1

Vielfache: 1

14 799,00 zł^*

Analizator sieci PCE Instruments Power Analyzer PCE-PA 8500 z funkcją rejestratora, zaw. cegi , Pomiary zużycia energii, Rozwiązywanie problemów, Wyświetlacz graficzny

Numer produktu3192935

Dostawa w wt. 20.10

4 sztukaConrad Electronic

fabryczna (bez certyfikatu)

CAT III 600 V

Analizator sieci

Sztuki

Min.: 1

Vielfache: 1

14 799,00 zł^*

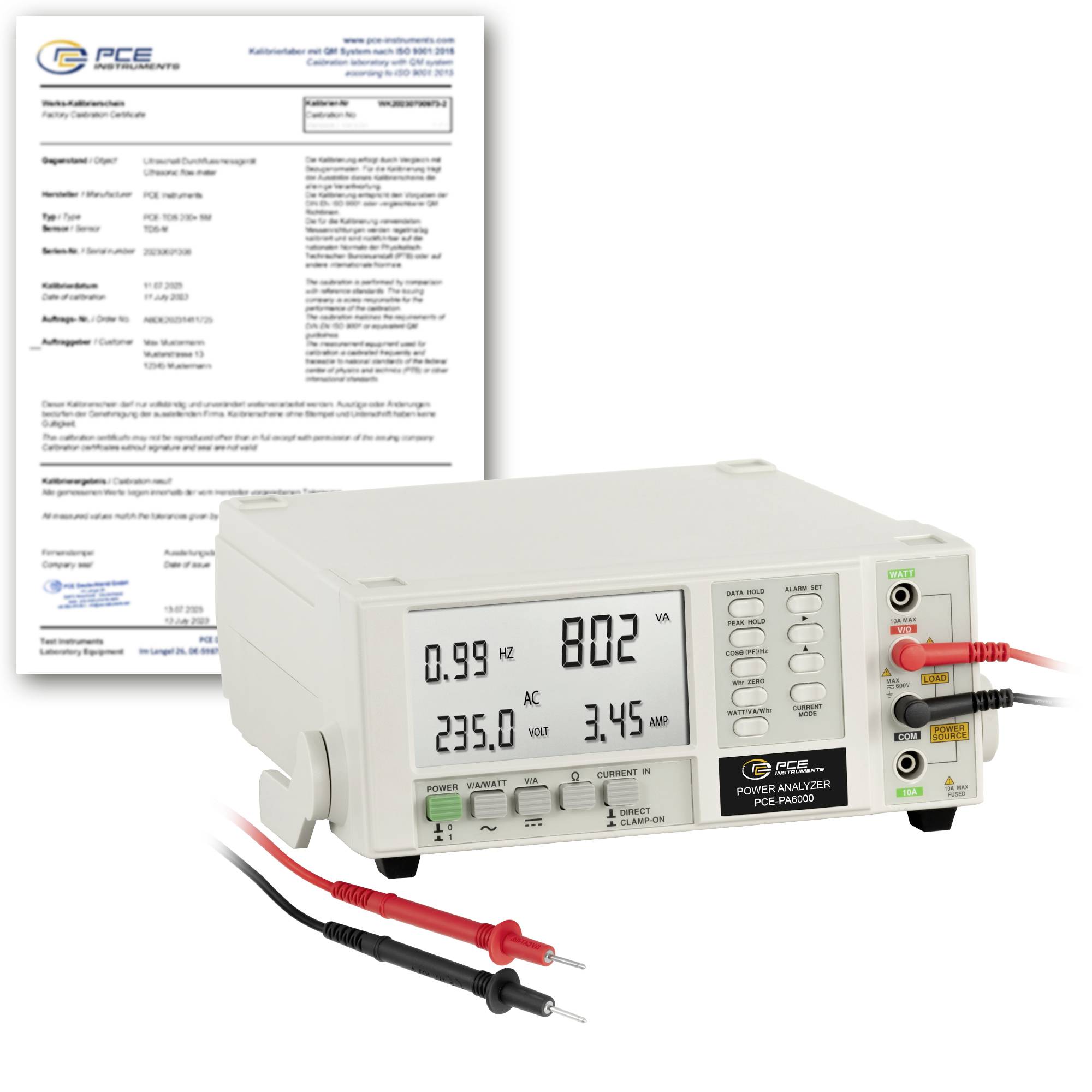

Analizator sieci PCE Instruments Power Analyzer PCE-PA6000-ICA Kalibracja (ISO)

Numer produktu3813000

Dostawa w śr. 16.12.2026

Conrad Electronic

ISO

CAT II 600 V

Analizator sieci

Sztuki

Min.: 1

Vielfache: 1

4719,00 zł^*

Miernik mocy PCE Instruments PCE-PA 8300-1

Numer produktu2813621

Dostawa w wt. 20.10

1 sztukaConrad Electronic

fabryczna (bez certyfikatu)

CAT III 600 V

Tester sieci

Sztuki

Min.: 1

Vielfache: 1

13 499,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2813622 PCE Instruments PCE-PA 8300-2 Miernik cęgowy cyfrowy rejestrator danych, wyświetlacz graficzny CAT III 600 V

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2813622 PCE Instruments PCE-PA 8300-2 Miernik cęgowy cyfrowy rejestrator danych, wyświetlacz graficzny CAT III 600 V

Opis

Analizator zakłóceń zasilania 3-fazowego i sieci / analizator harmonicznych / do 3000 A AC / z pamięcią danych SD / wyświetlaczem graficznym / różnymi cęgami prądowymi. Analizator sieci PCE-PA 8300 przekonuje łatwą obsługą. Analizator sieci zapisuje wszystkie zmierzone wartości na karcie SD. Analizator sieci PCE-PA 8300 może być używany do pomiaru mocy i analizy sieci. Analizatorem sieci można mierzyć moc do 9999 MW. W przypadku analizy sieci analizator sieci PCE-PA 8300 może precyzyjnie określić harmoniczne do 50. rzędu. Wszystkie zmierzone wartości wyświetlane są na graficznym wyświetlaczu LCD. Dlatego analizator sieci nie stanowi problemu, aby wyświetlić zakłócenia sieci. W celu dokładnej analizy sieci i wydajności dane pomiarowe można przechowywać na karcie pamięci SD w dowolnie regulowanych odstępach czasu. Umożliwia to długoterminowe rejestrowanie za pomocą analizatora mocy PCE-PA 8300. Analizator sieci jest dostępny w dwóch różnych zestawach. PCE-PA 8300 może być dostarczony z cęgami prądowymi i elastycznymi cewkami Rogowskiego.

Zakres dostawy

1 x analizator sieci PCE-PA 83003 x cęgi prądowe do pomiarów do 3000 A 4 x izolowane krokodylki 4 x bezpieczne przewody pomiarowe 6 x bateria 1,5 V AA 1 x zasilacz sieciowy 9 V 1 x futerał 1 x karta pamięci SD 2 GB 1x instrukcja obsługi
