Name: Phoenix Contact 1720547 Obudowa złącza pin męskiego na PCB PC 5/10-G-7,62, piny: 10, 41 A, 50 szt.
Brand: Phoenix Contact
SKU: 2209306
Availability: BackOrder

Zielony elektryczny złącz z wieloma zaciskami przyłączeniowymi, odpowiedni do zastosowań przemysłowych lub okablowania.

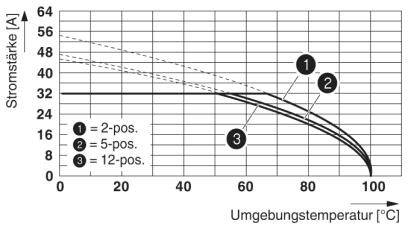

Diagram przedstawia rezystancję ograniczającą natężenie prądu w zależności od temperatury otoczenia dla 2, 5 i 12 pozycji.

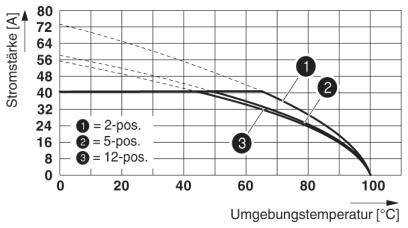

'Wykres natężenia prądu w zależności od temperatury otoczenia. Trzy krzywe dla przełącznika 2-pozycyjnego, 5-pozycyjnego i 12-pozycyjnego.'

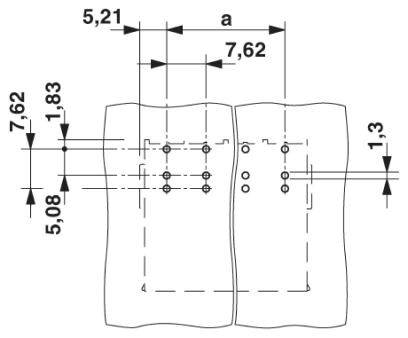

Rysunek techniczny dwóch płyt leżących naprzeciw siebie o różnych wymiarach metrycznych i wzorach otworów.

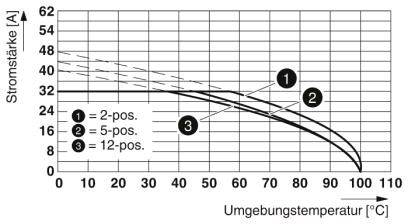

Phoenix Contact 1720547 Obudowa złącza pin męskiego na PCB PC 5/10-G-7,62, piny: 10, 41 A, 50 szt.-4

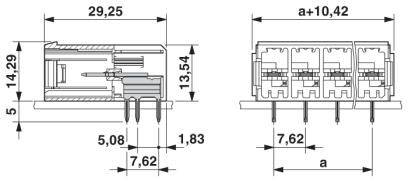

Schemat elektronicznego złącza z wymiarami w milimetrach. Przedstawia widok z boku z kluczowymi wymiarami do montażu.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na PCB

Rodzaj złącza

złącze męskie

Ilość rzędów

Wymiary siatki

7.62 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 28.01.2027

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (38,58 zł / Sztuka)

1929,00 zł

1568,29 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 10

Dane techniczne

Przekrój nominalny: 6 m²
Wysokość montażowa 14,29 mm
Długość piny do lutowania 5 mm
Wymiary pina 0,8 x 1 mm
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 6 kV
Długość pinów: 5 mm
Odstęp pinu: 7,62 mm

Rodzaj produktu: Obudowa złącza pin męskiego na PCB

Rodzaj złącza: złącze męskie

Ilość rzędów: 1

Wymiary siatki: 7.62 mm

Ilość pinów: 10

Szerokość produktu: 79 mm

Natężenie znamionowe: 41 A

Natężenie znamionowe - zaokrąglone: 41 A

Zawartość: 50 szt.

Wymiary: (D x S x W) 29.25 x 79 x 19.29 mm

Połączenie komponentów: do PCB

Numer katalogowy producenta: 1720547

Kolor: zielony

Materiał izolacyjny: PA

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 1000 V

Wysokość produktu: 19.29 mm

Długość produktu: 29.25 mm

Model katalogowy producenta: PC 5/10-G-7,62

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209306 Phoenix Contact 1720547 Obudowa złącza pin męskiego na PCB PC 5/10-G-7,62, piny: 10, 41 A, 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209306 Phoenix Contact 1720547 Obudowa złącza pin męskiego na PCB PC 5/10-G-7,62, piny: 10, 41 A, 50 szt.

Opis

Znana zasada montażu pozwala na zastosowanie na całym świecie. Standardowa listwa podstawowa - nadaje się również do wtyczek z systemem „Click-and-Lock” z automatycznym ryglowanie. Najwyższa elastyczność w konstrukcji urządzenia - listwa podstawowa do złączy o różnych technikach podłączenia.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
