Name: Phoenix Contact 1792685 Obudowa złącza pin męskiego na PCB CC 2,5/ 8-GF-5,08-LR P26THR, piny: 8, 12 A, 1 szt.
Brand: Phoenix Contact
SKU: 2209385
Availability: BackOrder

Czarny, prostokątny elektryczny złącz z wieloma metalowymi stykami; stosowany w urządzeniach elektronicznych.

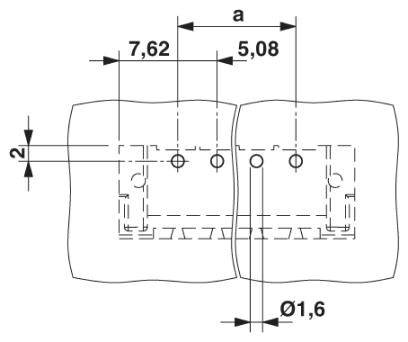

Rysunek techniczny dwóch połączonych elementów z wymiarami: 7,62 mm, 5,08 mm, odległość 'a', wysokości 2 mm, średnica 1,6 mm.

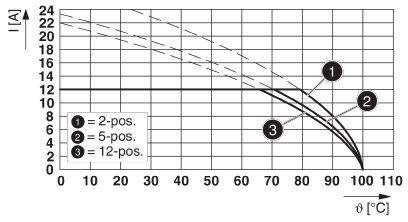

Diagram przedstawia zależność natężenia prądu I[A] od temperatury θ[°C]. Krzywe dla 2, 5, 12 pozycji. Natężenie prądu maleje wraz ze wzrostem temperatury.

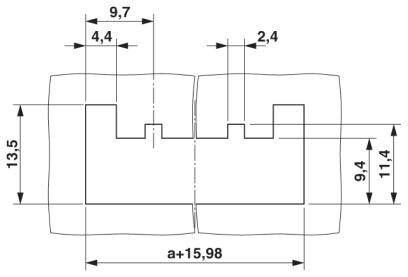

Rysunek techniczny części mechanicznej z wymiarami: szerokość 9,7, wysokość 13,5 oraz szczegółowe wymiary 2,4 i 4,4 milimetra.

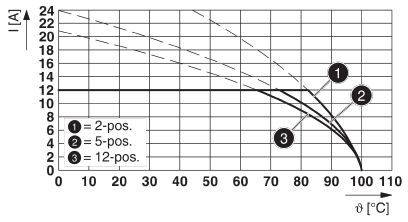

Diagram z krzywymi przedstawia natężenie prądu (I) w amperach w zależności od temperatury (ϑ) w stopniach Celsjusza dla przełączników 2-pozycyjnych, 5-pozycyjnych i 12-pozycyjnych.

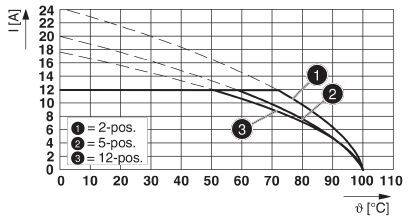

Diagram przedstawia porównanie natężenia prądu elektrycznego (I[A]) dla różnych temperatur (θ[°C]) w 2, 5 i 12 pozycjach.

Phoenix Contact 1792685 Obudowa złącza pin męskiego na PCB CC 2,5/ 8-GF-5,08-LR P26THR, piny: 8, 12 A, 1 szt.-6

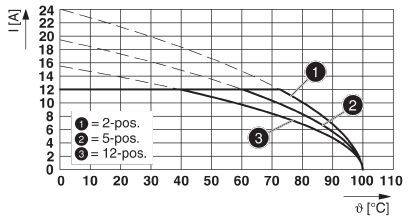

Diagram przedstawia trzy krzywe, gdzie temperatura w stopniach Celsjusza jest na osi x, a natężenie prądu w amperach na osi y. Zaznaczone są pozycje dla 2, 5 i 12.

1/8

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na PCB

Rodzaj złącza

złącze męskie

Ilość rzędów

Wymiary siatki

5.08 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 10.12

Liczba

Sztuki

Suma (19,69 zł / Sztuka)

19,69 zł

16,01 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 1 szt.
Ilość rzędów: 1
Ilość pinów: 8

Dane techniczne

Przekrój nominalny: 2.5 m²
Wysokość konstrukcyjna 8,6 mm
Długość piny do lutowania 2,6 mm
Wymiary pina: 1 x 1 mm
Grupa materiału izolacyjnego: IIIa
Znamionowe napięcie udarowe (III/3): 4 kV
Długość pinów: 2,6 mm

Rodzaj produktu: Obudowa złącza pin męskiego na PCB

Rodzaj złącza: złącze męskie

Ilość rzędów: 1

Wymiary siatki: 5.08 mm

Ilość pinów: 8

Szerokość produktu: 50.8 mm

Natężenie znamionowe: 12 A

Natężenie znamionowe - zaokrąglone: 12 A

Zawartość: 1 szt.

Wymiary: (D x S x W) 12 x 50.8 x 11.2 mm

Połączenie komponentów: do PCB

Numer katalogowy producenta: 1792685

Kolor: czarny

Materiał izolacyjny: LCP

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 400 V

Wysokość produktu: 11.2 mm

Długość produktu: 12 mm

Model katalogowy producenta: CC 2,5/ 8-GF-5,08-LR P26THR

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209385 Phoenix Contact 1792685 Obudowa złącza pin męskiego na PCB CC 2,5/ 8-GF-5,08-LR P26THR, piny: 8, 12 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209385 Phoenix Contact 1792685 Obudowa złącza pin męskiego na PCB CC 2,5/ 8-GF-5,08-LR P26THR, piny: 8, 12 A, 1 szt.

Opis

Przewidziane do integracji z procesem lutowania SMT. Najwyższa elastyczność w konstrukcji urządzenia - listwa podstawowa do złączy o różnych technikach podłączenia. Przykręcany kołnierz zapewniający najwyższy poziom stabilności mechanicznej. Automatyczne blokowanie i intuicyjne zwolnienie za pomocą specjalnej dźwigni obsługowej Lock i Release.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
