Name: Phoenix Contact 1817738 Obudowa złącza pin męskiego na PCB MC 1,5/14-GF-3,5-LR, piny: 14, 8 A, 1 szt.
Brand: Phoenix Contact
SKU: 2209426
Availability: BackOrder

Zielony złącz z dziesięcioma zaciskami, żółtymi otworami mocującymi na obu końcach. Idealny do zastosowań elektronicznych.

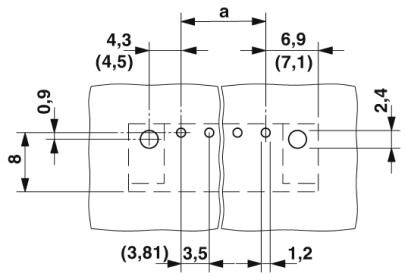

Rysunek techniczny przedstawia dwa połączone arkusze blach z naniesionymi różnymi wymiarami. Wymiary w milimetrach: długość a, szerokość 8, wysokość 2,4.

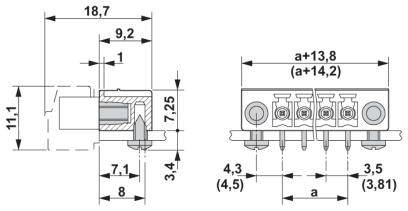

Rysunek techniczny złącza z precyzyjnymi wymiarami: 18,7 mm szerokości, 11,1 mm wysokości, 9,2 mm głębokości. Widok z przodu i z boku.

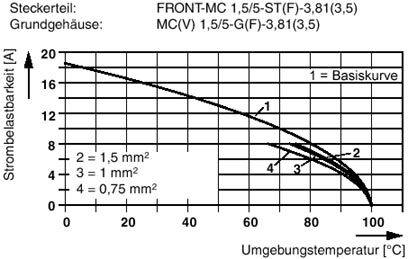

Diagram przedstawiający obciążalność prądową (A) w funkcji temperatury otoczenia (°C) dla różnych przekrojów kabli: 0,75 mm², 1 mm², 1,5 mm². Prezentuje malejące krzywe.

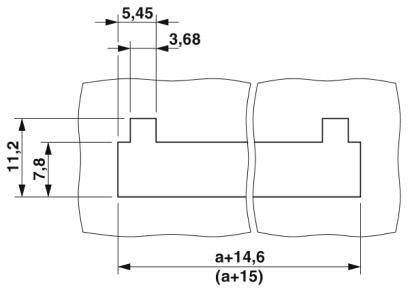

Rysunek techniczny części z wymiarami w milimetrach: 5,45, 3,68, 7,8, 11,2. Całkowita szerokość części: a+14,6 (a+15).

1/5

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na PCB

Rodzaj złącza

złącze męskie

Ilość rzędów

Wymiary siatki

3.5 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 20.01.2027

Liczba

Sztuki

Suma (22,99 zł / Sztuka)

22,99 zł

18,69 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 1 szt.
Ilość rzędów: 1
Ilość pinów: 14

Dane techniczne

Przekrój nominalny: 1.5 m²
Wysokość 7,25 mm
Długość piny do lutowania 3,4 mm
Wymiary pina 0,8 x 0,8 mm
Grupa materiału izolacyjnego: IIIa
Znamionowe napięcie udarowe (III/3): 2,5 kV
Długość pinów: 3,4 mm

Rodzaj produktu: Obudowa złącza pin męskiego na PCB

Rodzaj złącza: złącze męskie

Ilość rzędów: 1

Wymiary siatki: 3.5 mm

Ilość pinów: 14

Szerokość produktu: 59.3 mm

Natężenie znamionowe: 8 A

Natężenie znamionowe - zaokrąglone: 8 A

Zawartość: 1 szt.

Wymiary: (D x S x W) 9.2 x 59.3 x 10.65 mm

Połączenie komponentów: do PCB

Numer katalogowy producenta: 1817738

Kolor: zielony

Materiał izolacyjny: PBT

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 250 V

Wysokość produktu: 10.65 mm

Długość produktu: 9.2 mm

Model katalogowy producenta: MC 1,5/14-GF-3,5-LR

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209426 Phoenix Contact 1817738 Obudowa złącza pin męskiego na PCB MC 1,5/14-GF-3,5-LR, piny: 14, 8 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209426 Phoenix Contact 1817738 Obudowa złącza pin męskiego na PCB MC 1,5/14-GF-3,5-LR, piny: 14, 8 A, 1 szt.

Opis

Znana zasada montażu pozwala na zastosowanie na całym świecie. Przykręcany kołnierz zapewniający najwyższy poziom stabilności mechanicznej. Automatyczne blokowanie i intuicyjne zwolnienie za pomocą specjalnej dźwigni obsługowej Lock i Release. Najwyższa elastyczność w konstrukcji urządzenia - listwa podstawowa do złączy o różnych technikach podłączenia.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
