Name: Phoenix Contact 1830126 Obudowa złącza pin męskiego na PCB PTSM 0,5/ 2-HTB-2,5-SMD WH R24, piny: 2, 6 A, 330 szt.
Brand: Phoenix Contact
SKU: 2209455
Availability: BackOrder

Biały wtyk plastikowy z wieloma stykami metalowymi, odpowiedni do stosowania w urządzeniach elektronicznych lub obwodach elektrycznych.

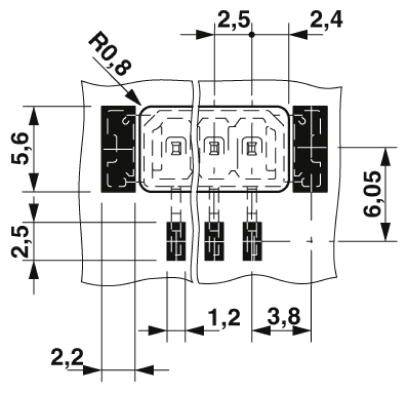

Rysunek techniczny złącza elektrycznego, pokazujący wymiary i rozstaw styków. Wymiary: 5,6x6,05 mm. Punkty połączeniowe widoczne od dołu.

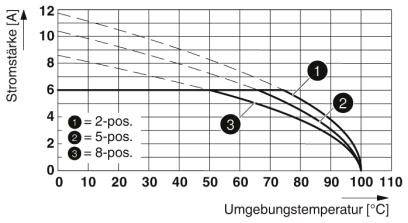

Diagram przedstawia natężenie prądu [A] w zależności od temperatury otoczenia [°C] dla połączeń 2-, 5- i 8-pozycyjnych. Natężenie prądu maleje wraz ze wzrostem temperatury.

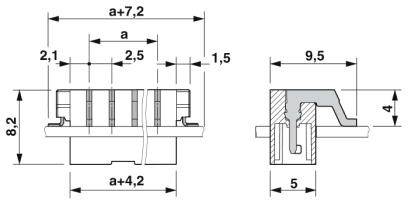

Rysunek techniczny złącza w przekroju, przedstawiający różne wymiary w milimetrach wraz z oznaczeniami i miarami.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na PCB

Rodzaj złącza

złącze męskie

Ilość rzędów

Wymiary siatki

2.5 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 18.01.2027

Liczba (Rozmiar opakowania 330 szt.)

Sztuki

Suma (3,60 zł / Sztuka)

1189,00 zł

966,67 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 330 szt.
Ilość rzędów: 1
Ilość pinów: 2

Dane techniczne

Liczba złączy: 2
Przekrój nominalny: 0.5 m²
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 2,5 kV
SYSTEM WTYKOWY: COMBICON COMPACT PTSM
Zamek: Brak
Liczba potencjałów 2
Wysokość (wysokość bez pinów do lutowania): 8,2 mm
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 5 N
Siła potrzebna do bieguna ok. 3 N.
Cykle Łączeniowe 10
Częstotliwość: Od 10 Do 150 Do 10 Hz

Rodzaj produktu: Obudowa złącza pin męskiego na PCB

Rodzaj złącza: złącze męskie

Ilość rzędów: 1

Wymiary siatki: 2.5 mm

Ilość pinów: 2

Szerokość produktu: 9.7 mm

Natężenie znamionowe: 6 A

Natężenie znamionowe - zaokrąglone: 6 A

Zawartość: 330 szt.

Wymiary: (D x S x W) 9.5 x 9.7 x 8.2 mm

Połączenie komponentów: SMD

Numer katalogowy producenta: 1830126

Kolor: biały

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony z PCB: cyna

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 160 V

Wysokość produktu: 8.2 mm

Długość produktu: 9.5 mm

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: PTSM 0,5/ 2-HTB-2,5-SMD WH R24

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209455 Phoenix Contact 1830126 Obudowa złącza pin męskiego na PCB PTSM 0,5/ 2-HTB-2,5-SMD WH R24, piny: 2, 6 A, 330 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209455 Phoenix Contact 1830126 Obudowa złącza pin męskiego na PCB PTSM 0,5/ 2-HTB-2,5-SMD WH R24, piny: 2, 6 A, 330 szt.

Opis

Białe wykonanie: Stabilne kolory podczas lutowania i w zastosowaniu. Przewidziane do integracji z procesem lutowania SMT. Dostawa w pakach na pasek zgodnie z normą IEC 60286-3 dla automatycznego wyposażania. Dodatkowe kotwy lutownicze redukują mechaniczne naprężenia połączeń lutowanych. Listwa podstawowa do małych konstrukcji połączenia wtykowego na płytce obwodu drukowanego.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
