Name: Phoenix Contact 1926112 Obudowa złącza pin męskiego na PCB MSTBA 2,5/12-G-5,08-RN, piny: 12, 12 A, 50 szt.
Brand: Phoenix Contact
SKU: 2209526
Availability: BackOrder

Zielony złącze z dziesięcioma stykami, typowo stosowane w połączeniach elektronicznych. Prostokątny kształt, bez kabla.

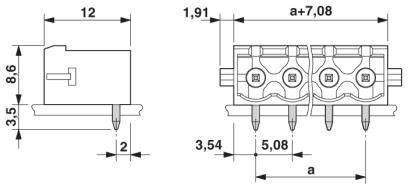

Rysunek techniczny elektryczny dwubiegunowej listwy zaciskowej z wymiarami i pozycjami otworów w milimetrach.

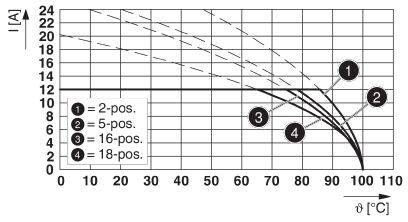

Diagram przedstawia natężenie prądu (I) w zależności od temperatury (θ) z czterema krzywymi. Krzywe reprezentują pozycje 2-, 5-, 16- i 18-pozycyjne. Natężenie prądu maleje wraz ze wzrostem temperatury.

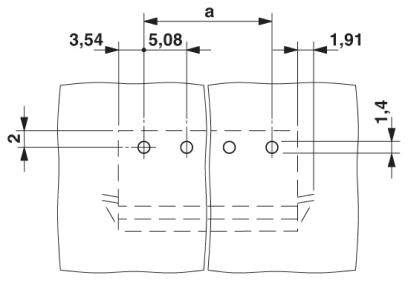

Rysunek techniczny przedstawia dwie równoległe linie z trzema otworami w centrum. Wymiary: szerokość 3,54 i 5,08 mm, wysokość 1,91 i 1,4 mm.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na PCB

Rodzaj złącza

złącze męskie

Ilość rzędów

Wymiary siatki

5.08 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 9.12

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (11,18 zł / Sztuka)

559,00 zł

454,47 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 12

Dane techniczne

Przekrój nominalny: 2.5 m²
Wysokość konstrukcyjna 8,6 mm
Długość piny do lutowania 3,5 mm
Wymiary pina: 1 x 1 mm
Grupa materiału izolacyjnego: IIIa
Znamionowe napięcie udarowe (III/3): 4 kV
Długość pinów: 3,5 mm
Odstęp pinu: 5,08 mm

Rodzaj produktu: Obudowa złącza pin męskiego na PCB

Rodzaj złącza: złącze męskie

Ilość rzędów: 1

Wymiary siatki: 5.08 mm

Ilość pinów: 12

Szerokość produktu: 66.78 mm

Natężenie znamionowe: 12 A

Natężenie znamionowe - zaokrąglone: 12 A

Zawartość: 50 szt.

Wymiary: (D x S x W) 12 x 66.78 x 12.1 mm

Połączenie komponentów: do PCB

Numer katalogowy producenta: 1926112

Kolor: zielony

Materiał izolacyjny: PBT

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 400 V

Wysokość produktu: 12.1 mm

Długość produktu: 12 mm

Model katalogowy producenta: MSTBA 2,5/12-G-5,08-RN

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209526 Phoenix Contact 1926112 Obudowa złącza pin męskiego na PCB MSTBA 2,5/12-G-5,08-RN, piny: 12, 12 A, 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209526 Phoenix Contact 1926112 Obudowa złącza pin męskiego na PCB MSTBA 2,5/12-G-5,08-RN, piny: 12, 12 A, 50 szt.

Opis

Najwyższa elastyczność w konstrukcji urządzenia - listwa podstawowa do złączy o różnych technikach podłączenia. Znana zasada montażu pozwala na zastosowanie na całym świecie. Zamknięty kontur dla optymalnej stabilności połączenia wtykowego. Intuicyjna obsługa blokady chroni przed przypadkowym odłączeniem.
