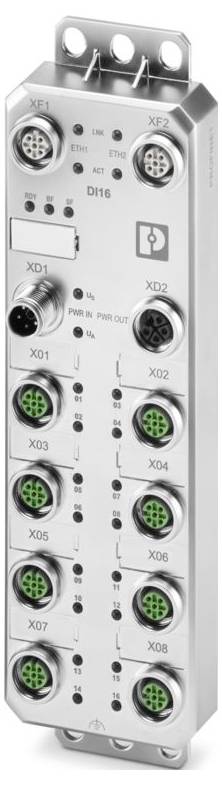

Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Moduł cyfrowy 24 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Suma (1849,00 zł / Sztuka)
1849,00 zł
1503,25 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline E
- Projekt: Samodzielny
- Ilość biegunów 5
- Typ połączenia: złącze M12
- Moment dokręcania: 0,4 Nm
- Szerokość: 60 mm
- Wysokość: 212 mm
- Głębokość: 30,2 mm
- Materiał obudowy: Odlew cynkowy
- Warunki środowiskowe: Warunki środowiskowe
- Klasa ochrony: IP65/IP67/IP69; IK08 (stopień odporności na uderzenia)
- Temperatura otoczenia (praca): -25 °C ... 70 °C; -40 °C ... 70 °C (przedłużony termin przydatności, patrz rozdział „Stosowanie w ekstremalnych warunkach środowiskowych” w karcie katalogowej)
- Temperatura otoczenia (przechowywanie / transport): -25 ° C ... 85 °C
- Typ montażu: Montaż śrubowy
- Właściwości izolacyjne: Właściwości izolacyjne
- Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95 %
- Prędkość transmisji: 100 Mbit/s (z autonegocjacją)
- Czas trwania testu: 14 dni
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Liczba interfejsów: 2
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Zakres napięcia zasilania: 18 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Technologia połączenia: 4-żyłowa
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95 %
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Długość kabla: maks. 30 m (do czujnika)
- Pobór prądu: typ. 4 mA; maks. 16 A
- Temperatura: 25 °C ±1 K
- Układ zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją | tak; Zabezpieczenie przed zwarciem | tak; Zabezpieczenie przed przeciążeniem | tak
- Obsługiwane protokoły: HTTP;SNMP v1
- Oznaczenie: Dostawa siłowników (UA) do urządzeń dodatkowych
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Połączenie śrubowe zgodnie z normą IEC 61076-2-111
- Identyfikator urządzenia: 0183hex
- Identyfikator sprzedawcy: 00B0hex
- Oznaczenie wejścia: Wejścia cyfrowe
- Opis wejścia: IEC 61131-2 Typ 1 i Typ 3
- Liczba wejść: 16
- Cyfrowy:: Cyfrowy:
- Zakres napięcia wejściowego sygnału „0”: 0 V ... 5 V DC
- Zakres napięcia wejściowego sygnału „1”: 11 V DC ... 30 V DC
- Czas filtrowania wejściowego: 3000 µs; 1000 µs (domyślnie);< 100 µs (filtr wyłączony)
- Napięcie zasilania: 24 V DC (napięcie znamionowe)
- Funkcja urządzenia: urządzenie PROFINET
- PROFINET: PROFINET
- Klasa zgodności: C (przełącznik IRT)
- Prąd bezpiecznika: maks. 16 A
- Napięcie wejściowe znamionowe UIN: 24 V DC
- Prąd wejściowy znamionowy przy UIN: typ. 2,5 mA
- Prąd czujnika na kanał: maks. 2 A (z USA)
- Separacja/izolacja potencjałów zakresów napięć: Separacja/izolacja potencjałów zakresów napięć
- Badanie (gaz toksyczny): Badanie (gaz toksyczny)
- Norma testowa: DIN EN 60068-2-52
- Wilgotność względna: 75% ±3%
- Stężenie objętościowe H2S (siarkowodoru): 10 ppb ±5 ppb
- Stężenie objętościowe NO2 (dwutlenku azotu): 200 ppb ±20 ppb
- Stężenie objętościowe Cl2 (chloru): 10 ppb ±5 ppb
- Stężenie objętościowe SO2 (dwutlenku siarki): 200 ppb ±20 ppb
- Dostawa: Czujniki: Dostawa: Czujniki
- Dostawa: Siłowniki: Dostawa: Siłowniki
- Test (mgła solna): Test (mgła solna)
- Liczba cykli: 4
- Liczba kroków testowych na cykl: 2
- Całkowity czas trwania testu: 168 h
- Etap testu (mgła solna): 2 godz. z 5% ±0,5% NaCl, pH 6,5...7,2 w temp. 35°C ±2 K
- Etap testu (wilgotność): 166 h przy wilgotności 93% ±3% i temperaturze 40°C ±2 K
- Protokoły specyficzne dla systemu: protokoły PROFINET LLDP; protokoły PROFINET klient MRP; protokoły PROFINET DCP; protokoły PROFINET DCE/RPC
- Częstotliwość aktualizacji: 1 ms
- Obsługiwana funkcjonalność: FSU< 600 ms; funkcje I&M
- Napięcie testowe: zasilanie 24 V (zasilanie układu logicznego i czujników US) / Uziemienie funkcjonalne: 800 V DC, 1 min
- Napięcie testowe: zasilanie 24 V (zasilanie siłownika UA) / zasilanie 24 V (zasilanie układu logicznego i czujników US): 800 V DC, 1 min
- Napięcie testowe: zasilanie 24 V (zasilanie siłownika UA) / Uziemienie funkcjonalne: 800 V DC, 1 min
- Całkowity prąd czujnika: maks. 2 A (na urządzenie)
- Rodzaj produktu
Moduł cyfrowy
- Model katalogowy producenta
AXL E PN DI16 M12 6M-L
- Maksymalna ilość wejść cyfrowych
16
- Maksymalna ilość wejść
16
- Ilość wejść
16 x
- Napięcie robocze
24 V/DC
- Wysokość produktu
212 mm
- Długość produktu
30.2 mm
- Szerokość produktu
60 mm
IP65/IP67/IP69
IK08
- Wymiary
(D x S x W) 30.2 x 60 x 212 mm
- Technika połączeniowa
czteroprzewodowe
- Rodzaj przyłączenia
Złącze M12
- Maksymalny pobór natężenia
16 A
- Numer katalogowy producenta
1300834
- Specyfikacja
Samodzielny
- Typ montażu
Montaż poprzez wkręcenie
- Maksymalna temperatura otoczenia
70 °C
- Minimalna temperatura otoczenia
-40 °C
- Napięcie zasilania układu logicznego U(L)
24 V/DC
- Głębokość produktu
30.2 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3582775 Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Moduł cyfrowy 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3582775 Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Moduł cyfrowy 24 V/DC
Opis
Axioline E, cyfrowe urządzenie wejściowe, PROFINET, złącze M12, kodowanie D, wejścia cyfrowe: 16, 24 V DC, technologia podłączenia: 4-żyłowa, stopień ochrony: IP65/IP67/IP69
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
