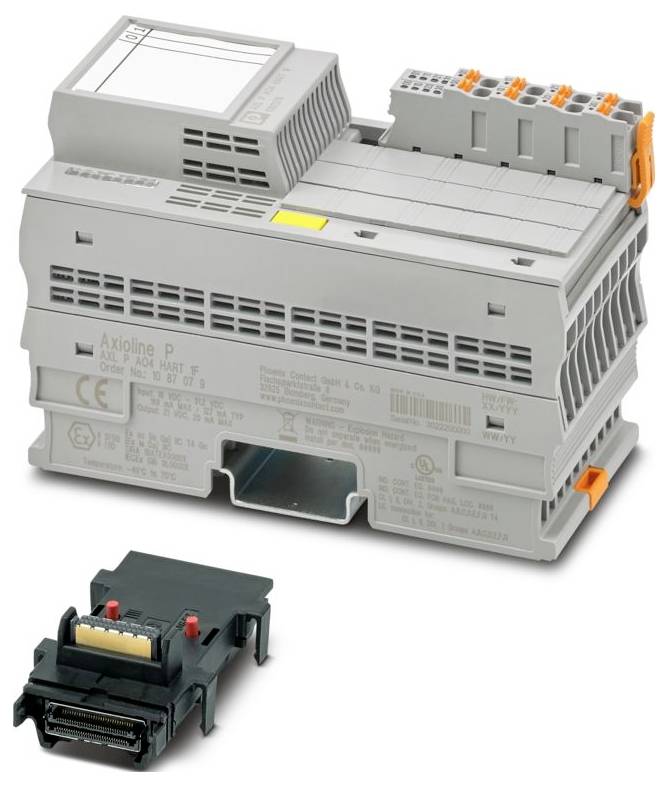

Zdjęcie poglądowe
Phoenix Contact AXL P AO4 HART 1F 1087079 Moduł analogowy 24 V/DC, 5 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Suma (3559,00 zł / Sztuka)
3559,00 zł
2893,50 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline P
- Projekt: blokowy modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 53.6 mm
- Wysokość: 126,1 mm
- Głębokość: 77,14 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -40 ° C ... + 70 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1, EN 60664-1)
- Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie złącza: Złącze Axioline P
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażu: dowolna (bez obniżania wartości znamionowej temperatury)
- ATEX: ATEX
- IECEx: IECEx
- Prędkość transmisji: 100 Mb/s
- Oznaczenia: Klasa I, Dział 2, Grupy A, B, C, D, T4; Klasa I, Strefa 2, IIC T4
- UL, USA / Kanada: Klasa I, Dział 2, Grupy A, B, C, D T4
- Maksymalna strata mocy w warunkach nominalnych: 2,55 W.
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Liczba interfejsów: 2
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 2000 m n.p.m.)
- Zakres dostawy: w tym moduł gniazda magistrali i złącze
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC
- Certyfikat: E196811
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: maks. 135 mA; typ. 110 mA
- Połączenie przewodów: Połączenie przewodów
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | elektroniczne (35 V, 0,5 s); Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją; Zabezpieczenie przed przepięciami | Dioda tłumiąca
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 2000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Informacje na temat przekrojów przewodów znajdują się w instrukcji obsługi „Axioline P: System i instalacja”.
- Ograniczenie użytkowania: Ograniczenie użytkowania
- Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
- Cechy szczególne: funkcjonalność HART
- CCCex - Uwaga: W Chinach nie jest dozwolone używanie urządzenia w atmosferach potencjalnie wybuchowych.
- Ex-Data: Ex-Data
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / Chiny Ex: CCC / Chiny Ex
- Liczba wyjść: 4 (HART)
- Oznaczenie wyjścia: Wyjścia analogowe
- Prąd sygnału wyjściowego: 0 mA ... 20 mA; 4 mA ... 20 mA
- Uwaga dotycząca wymiarów: Głębokość obowiązuje przy zastosowaniu szyny montażowej TH 35-7,5 (zgodnie z normą EN 60715).
- Analogowy: Analogowy:
- Napięcie zasilania: 5 V DC (poprzez moduł gniazda magistrali)
- UL Ex, USA/Kanada: UL Ex, USA/Kanada
- Uwaga dotycząca technologii połączeń: ekranowane, skręcone pary
- Moduł: Moduł
- Przestrzeń adresowa wejściowa: 32 bajty (oprogramowanie układowe 1.00); 40 bajtów (od oprogramowania układowego 1.02)
- Przestrzeń adresowa wyjściowa: 8 bajtów
- Separacja/izolacja potencjałów zakresów napięć: Separacja/izolacja potencjałów zakresów napięć
- Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / uziemienie funkcjonalne: 500 V AC, 60 Hz, 1 min
- Formaty danych: wbudowane, zgodne z S7, standardowe formatowanie
- Napięcie testowe: 5 V zasilanie magistrali lokalnej (UBus) / Uziemienie funkcjonalne: 500 V AC, 60 Hz, 1 min
- Napięcie testowe: 5 V zasilania magistrali lokalnej (UBus) / Wejścia analogowe: 1500 V AC, 60 Hz, 1 min
- Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / wejścia analogowe: 1500 V AC, 60 Hz, 1 min
- Napięcie testowe: Wejścia analogowe / Uziemienie funkcjonalne: 500 V AC, 60 Hz, 1 min
- Rozdzielczość przetwornika cyfrowo-analogowego: 16 bitów
- Reprezentacja wartości wyjściowej: 16 bitów
- Aktualizacja danych procesu: 1,9 ms (opóźnienie wyjścia analogowego)
- Autobus lokalny Axioline P: Autobus lokalny Axioline P
- Potencjały: Napięcie zasilania (UL): Potencjały: Napięcie zasilania (UL)
- Potencjał: Zasilanie lokalnej magistrali Axioline P (UBus): Potencjał: Zasilanie lokalnej magistrali Axioline P (UBus)
- Złącza Axioline P: Złącza Axioline P
- Rodzaj produktu
Moduł analogowy
- Model katalogowy producenta
AXL P AO4 HART 1F
- Maksymalna ilość analogowych wyjść
4
- Maksymalna ilość wyjść
4
- Napięcie robocze
24 V/DC
5 V/DC
- Wysokość produktu
126.1 mm
- Długość produktu
77.14 mm
- Szerokość produktu
53.6 mm
IP20
- Wymiary
(D x S x W) 77.14 x 53.6 x 126.1 mm
- Technika połączeniowa
Przewody 2
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
160 mA
- Numer katalogowy producenta
1087079
- Specyfikacja
blok modułowy
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
70 °C
- Minimalna temperatura otoczenia
-40 °C
- Napięcie zasilania układu logicznego U(L)
5 V/DC
- Głębokość produktu
75.948224 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Moduł analogowy 24 V/DC, 5 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Moduł analogowy 24 V/DC, 5 V/DC
Opis
Axioline P, Moduł wyjść analogowych, Wyjścia analogowe: 4 (HART), 0 mA ... 20 mA, 4 mA ... 20 mA, technika połączenia: 2-żyłowa, prędkość transmisji w magistrali lokalnej: 100 Mbit/s, funkcjonalność HART, stopień ochrony: IP20, w tym moduł gniazda magistrali i złącze
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
