Name: Phoenix Contact AXL P EX IS RTD8 1F 1397157 Moduł temperatury 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3583251
Availability: SoldOut

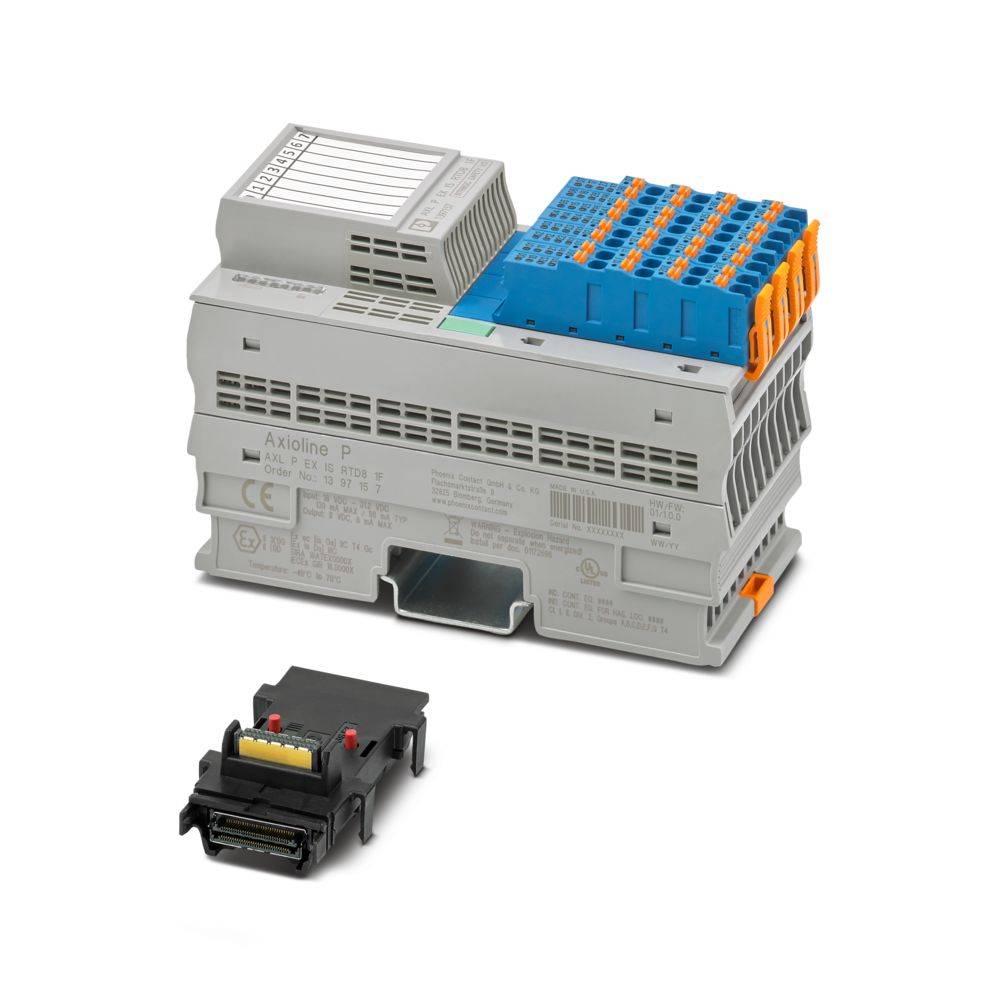

Phoenix Contact AXL P EX IS RTD8 1F 1397157 Moduł temperatury 24 V/DC, 5 V/DC-0

Zdjęcie poglądowe

Karta katalogowa (PDF)

Niedostępne

Suma (4479,00 zł / Sztuka)

4479,00 zł

3641,46 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 459,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Axioline P
Projekt: blokowy modułowy
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,2 mm² ... 1,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm²
Przekrój przewodu AWG: 24 ... 16
Szerokość: 53.6 mm
Wysokość: 126,1 mm
Głębokość: 77,1 mm
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... + 70 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Typ montażu: montaż na szynie DIN
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięciowa: II (IEC 60664-1, EN 60664-1)
Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
Oznaczenie złącza: Złącze Axioline P
Końcówka odizolowanego przewodu: 8 mm
Pozycja montażu: dowolna (bez obniżania wartości znamionowej temperatury)
ATEX: ATEX
IECEx: IECEx
Prędkość transmisji: 100 Mb/s
Oznaczenie: Ex ec [ia Ga] IIC T4 Gc;[Ex ia Da] IIIC
UL, USA / Kanada: Ind. c.d. Równ. (E238705) również wymienione
Ind. c.d. Rów. dla lok. niebezpiecznych E196811
Instalacja w: Klasa I, Dział 2, Grupy A, B, C, D T4
Wyjścia iskrobezpieczne dla: Klasa I, Grupy A, B, C, D | Klasa II, Grupy E, F, G | Klasa III | [Ex ia] Haz loc
Klasa I, Strefa 2, AEx ec [ia Ga] IIC T4 Gc
[AEx ia Da] IIIC
Ex ec [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
Maksymalna strata mocy w warunkach nominalnych: 1,44 W.
Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
Liczba interfejsów: 2
Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 2000 m n.p.m.)
Zakres dostawy: w tym moduł magistrali i złącza P Axioline
Zakres napięcia zasilania: 19,2 V DC ... 30 V DC
Certyfikat: E196811
Technologia połączeń: Technologia połączeń
Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
Pobór prądu: maks. 135 mA; typ. 110 mA
Połączenie przewodów: Połączenie przewodów
Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | elektroniczne (35 V, 0,5 s); Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją; Zabezpieczenie przed przepięciami | Dioda tłumiąca
Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 2000 m n.p.m.)
Uwaga dotycząca rodzaju połączenia: Informacje na temat przekrojów przewodów znajdują się w instrukcji obsługi „Axioline P: System i instalacja”.
Ograniczenie użytkowania: Ograniczenie użytkowania
Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
Cechy szczególne: funkcjonalność RTD; bezpieczeństwo wewnętrzne
Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
Maksymalne napięcie wyjściowe Uo: 10,6 V
Maksymalny prąd wyjściowy Io: 16,8 mA
Maksymalna moc wyjściowa Po: 45 mW
Maksymalne napięcie bezpieczne: 250 V
Ex-Data: Ex-Data
CCC / Chiny Ex: CCC / Chiny Ex
Oznaczenia wejść: Wejścia analogowe
Opis wejścia: Wejścia dla rezystancyjnych czujników temperatury
Liczba wejść: 8 (dla czujników rezystancyjnych temperatury)
Uwaga dotycząca wymiarów: Głębokość obowiązuje przy zastosowaniu szyny montażowej TH 35-7,5 (zgodnie z normą EN 60715).
Analogowy: Analogowy:
Czas filtrowania wejściowego: 40 ms; 60 ms; 100 ms; 120 ms (regulowany)
Napięcie zasilania: 5 V DC (poprzez moduł gniazda magistrali)
UL Ex, USA/Kanada: UL Ex, USA/Kanada
Rozdzielczość przetwornika analogowo-cyfrowego: 24 bity
Użyteczne typy czujników (RTD): czujniki Pt, Ni, KTY, Cu
Zakres rezystancji liniowej: 0 Ω ... 500 Ω; 0 kΩ ... 5 kΩ; 0 kΩ ... 10 kΩ
Moduł: Moduł
Przestrzeń adresowa wejściowa: 16 bajtów
Przestrzeń adresowa wyjściowa: 0 bajtów
Separacja/izolacja potencjałów zakresów napięć: Separacja/izolacja potencjałów zakresów napięć
Reprezentacja wartości pomiaru: 16 bitów (15 bitów + znak)
Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / uziemienie funkcjonalne: 500 V AC, 60 Hz, 1 min
Formaty danych: wbudowane, zgodne z S7, standardowe formatowanie
Tolerancja względna: patrz tabele, aby zapoznać się ze specyfikacjami tolerancji
Tolerancja absolutna: typowo ± 0,1 K (Pt 100 w połączeniu 3-przewodowym); specyfikacje tolerancji znajdują się w tabelach
Napięcie testowe: 5 V zasilanie magistrali lokalnej (UBus) / Uziemienie funkcjonalne: 500 V AC, 60 Hz, 1 min
Napięcie testowe: 5 V zasilania magistrali lokalnej (UBus) / Wejścia analogowe: 1500 V AC, 60 Hz, 1 min
Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / wejścia analogowe: 1500 V AC, 60 Hz, 1 min
Napięcie testowe: Wejścia analogowe / Uziemienie funkcjonalne: 500 V AC, 60 Hz, 1 min
Aktualizacja danych procesu: 1 ms
Autobus lokalny Axioline P: Autobus lokalny Axioline P
Parametry źródła prądu: 1 mA (Pt 100, Ni 100, RLin 500 Ω | prąd impulsowy, ważny w fazie próbkowania); 210 µA (Pt 1000, Ni 1000, RLin 5000 Ω | prąd impulsowy, ważny w fazie próbkowania); 10 µA (RLin 10000 Ω | prąd impulsowy, ważny w fazie próbkowania)
Nieliniowość różnicowa: typowo 1 ppm ±0,0001 % (we wszystkich zakresach)
Nieliniowość całkowa: typowo 30 ppm ±0,003 % (Pt 100); typowo 20 ppm ±0,02% (RLin 500 Ω); typ. 200 ppm ±0,02% (RLin 5000 Ω); typ. 800 ppm ±0,08% (RLin 10000 Ω)
Potencjały: Napięcie zasilania (UL): Potencjały: Napięcie zasilania (UL)
Potencjał: Zasilanie lokalnej magistrali Axioline P (UBus): Potencjał: Zasilanie lokalnej magistrali Axioline P (UBus)
Złącza Axioline P: Złącza Axioline P
A, B / IIC: maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 100 mH / 2,3 µF
C / IIB, IIIC: maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 100 mH / 16,2 µF
Klasa D / IIA, E, F, G, Klasa III: maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 100 mH / 72 µF

Rodzaj produktu: Moduł temperatury

Model katalogowy producenta: AXL P EX IS RTD8 1F

Maksymalna ilość wejść analogowych: 8

Maksymalna ilość wejść: 8

Napięcie robocze: 24 V/DC
5 V/DC

Wysokość produktu: 126.1 mm

Długość produktu: 77.1 mm

Szerokość produktu: 53.6 mm

: IP20

Wymiary: (D x S x W) 77.1 x 53.6 x 126.1 mm

Technika połączeniowa: Przewody 2, 3, 4

Rodzaj przyłączenia: Złącze Push-in

Maksymalny pobór natężenia: 135 mA

Numer katalogowy producenta: 1397157

Specyfikacja: blok modułowy

Typ montażu: Montaż na szynie DIN

Maksymalna temperatura otoczenia: 70 °C

Minimalna temperatura otoczenia: -40 °C

Napięcie zasilania układu logicznego U(L): 5 V/DC

Głębokość produktu: 75.948224 mm

: 53.6 mm

: 125.901243 mm

: 75.948224 mm

: FALSE

: 0

: 0

: DC

: FALSE

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 24 Bit

: Other

: TRUE

: None

: None

: TRUE

: TRUE

: FALSE

: FALSE

: IP20

: FALSE

: FALSE

: 0

: 0

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: None

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3583251 Phoenix Contact AXL P EX IS RTD8 1F 1397157 Moduł temperatury 24 V/DC, 5 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3583251 Phoenix Contact AXL P EX IS RTD8 1F 1397157 Moduł temperatury 24 V/DC, 5 V/DC

Opis

Axioline P, moduł pomiaru temperatury, wejścia analogowe: 8 (dla rezystancyjnych czujników temperatury), technologia połączeń: 2-, 3-, 4-żyłowe (ekranowane), prędkość transmisji w magistrali lokalnej: 100 Mbit/s, funkcjonalność RTD, iskrobezpieczny, stopień ochrony: IP20, w tym moduł gniazda magistrali i złącza Axioline P
