Name: Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Klema Inline 7.5 V/DC
Brand: Phoenix Contact
SKU: 2137571
Availability: BackOrder

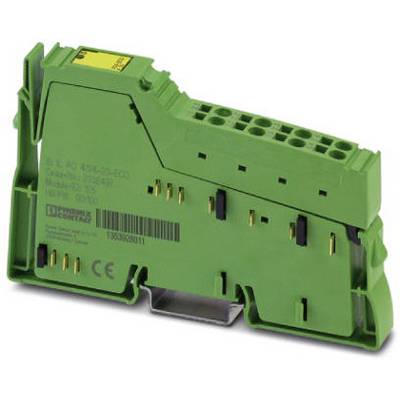

Elektroniczne urządzenie w zielonym obudowie z wieloma slotami i złączami, używane do automatyzacji przemysłowej.

Zielony, stary telefon komórkowy z klawiszami; na wyświetlaczu widnieje napis 'ADVEC 220 AEONOUS'.

Schemat elektrycznego układu sterowania: Cztery ponumerowane pary przycisków 1.1 do 1.4 oraz 2.1 do 2.4 z dwoma obwodami łączącymi dwie pary.

Diagram przedstawia poziomą linię na osi Y przy 55°C, oś X jest skalowana od 0 do 4. Temperatury pozostają stałe.

Rysunek przekroju obudowy o wymiarach 119,8 mm szerokości i 71,5 mm wysokości, przedstawiający wewnętrzną strukturę i otwory mocujące.

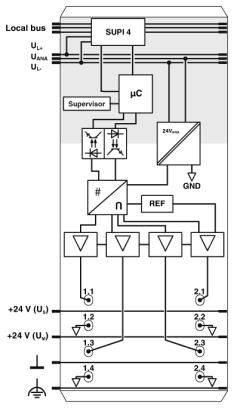

Schemat układu zasilania z lokalnymi połączeniami magistralnymi, mikrokontrolerem, nadzorcą oraz różnymi złączami dla różnych poziomów napięcia.

Diagram przedstawia spadek temperatury z 55°C do 25°C w ciągu 4 minut. Oś X: Czas (minuty), Oś Y: Temperatura (°C).

1/7

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pt. 23.10

Liczba

Sztuki

Suma (1049,00 zł / Sztuka)

1049,00 zł

852,85 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Kolor: zielony
Waga netto: 84,1 g
KLASA OCHRONY III (IEC 61140, EN 61140, VDE 0140-1)
Liczba wyjść: 4
Prędkość transmisji danych 500 kBit/s.
Pobór mocy: Typ. 1,8 W.
Rozdzielczość przetwornika D/a: 12 bitów

Rodzaj produktu: Klema Inline

Model katalogowy producenta: IB IL AO 4/I/4-20-ECO

Maksymalna ilość analogowych wyjść: 4

Sygnał wyjścia - prąd: 4 mA ... 20 mA mA

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Napięcie robocze: 7.5 V/DC

Wysokość produktu: 119.8 mm

Długość produktu: 71.5 mm

Szerokość produktu: 12.2 mm

: IP20

Wymiary: (D x S x W) 71.5 x 12.2 x 119.8 mm

Technika połączeniowa: Przewody 2

Rodzaj przyłączenia: Łączenie danych w systemie IL

Maksymalny pobór natężenia: 40 mA

Numer katalogowy producenta: 2702497

Typ montażu: Szyna DIN

Maksymalna temperatura otoczenia: +55 °C

Minimalna temperatura otoczenia: 0 °C

Napięcie zasilania układu logicznego U(L): 7.5 V/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Klema Inline 7.5 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Klema Inline 7.5 V/DC

Opis

4 analogowych kanałów wyjściowych. Przyłącze elementów wykonawczych w technologii 2-przewodowej. Zakres prądu: 4 ma... 20 mA. Format Danych: Znormalizowana Prezentacja. Rozdzielczość: 12 bitów Wskaźnik Diagnostyczny.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
