Name: Phoenix Contact Obudowa złącza pin męskiego na PCB Ilość pinów 12 Wymiary siatki: 7.62 mm 1721009 50 szt.
Brand: Phoenix Contact
SKU: 2209308
Availability: BackOrder

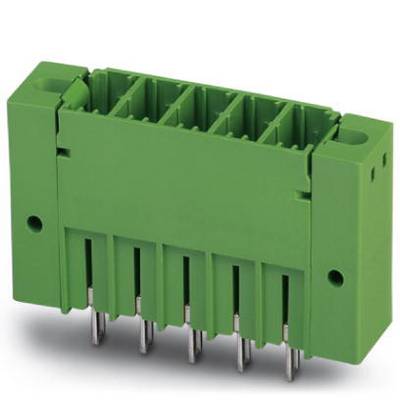

Zielony złącze wtykowe o wielu pinach; stosowane do połączeń elektronicznych.

Rysunek elementu elektronicznego ze szczegółowymi wymiarami w mm. Wymiary: wysokość 29,25; szerokość 23,72; zaznaczone różne odległości.

Diagram przedstawia obciążalność prądową (I) w amperach w zależności od temperatury (ϑ) w stopniach Celsjusza. Trzy krzywe oznaczają pozycje 2-, 5- i 12-stopniowe.

Rysunek techniczny złącza z wymiarami w milimetrach: szerokość 11,86, wysokość 7,14, rozstaw otworów 8,06 i 7,62 mm.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na PCB

Rodzaj złącza

złącze męskie

Ilość rzędów

Wymiary siatki

7.62 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 28.01.2027

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (40,98 zł / Sztuka)

2049,00 zł

1665,85 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 12

Dane techniczne

Przekrój nominalny: 6 m²
Wysokość montażowa 29,25 mm
Długość piny do lutowania 4,26 mm
Wymiary pina 0,8 x 1 mm
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 6 kV
Długość pinów: 4,26 m.
Odstęp pinu: 7,62 mm

Rodzaj produktu: Obudowa złącza pin męskiego na PCB

Rodzaj złącza: złącze męskie

Ilość rzędów: 1

Wymiary siatki: 7.62 mm

Ilość pinów: 12

Szerokość produktu: 107.54 mm

Natężenie znamionowe: 41 A

Natężenie znamionowe - zaokrąglone: 41 A

Zawartość: 50 szt.

Wymiary: (D x S x W) 14.29 x 107.54 x 33.51 mm

Połączenie komponentów: do PCB

Numer katalogowy producenta: 1721009

Kolor: zielony

Materiał izolacyjny: PA

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 1000 V

Wysokość produktu: 33.51 mm

Długość produktu: 14.29 mm

Model katalogowy producenta: PCV 5/12-GF-7,62

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209308 Phoenix Contact Obudowa złącza pin męskiego na PCB Ilość pinów 12 Wymiary siatki: 7.62 mm 1721009 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209308 Phoenix Contact Obudowa złącza pin męskiego na PCB Ilość pinów 12 Wymiary siatki: 7.62 mm 1721009 50 szt.

Opis

Znana zasada montażu pozwala na zastosowanie na całym świecie. Przykręcany kołnierz zapewniający najwyższy poziom stabilności mechanicznej. Najwyższa elastyczność w konstrukcji urządzenia - listwa podstawowa do złączy o różnych technikach podłączenia.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
