Name: Siemens 3RA2316-8XB30-1AP0 Stycznik pomocniczy 3 NO 4 kW 690 V/AC 9 A Pasuje do przekaźników marki: Siemens 1 szt.
Brand: Siemens
SKU: 1704760
Availability: BackOrder

Przekaźnik Siemens Sirius, element elektryczny służący do sterowania silnikami, przedstawiony w dwóch jednostkach obok siebie.

Otwarty rozdzielnik elektryczny z wieloma półkami pełnymi elementów elektrycznych i okablowania. Używany do sterowania systemami.

Techniczny rysunek schematu elektrycznego przełącznika rewersyjnego. Komponenty są ponumerowane i opisane, w tym styczniki oraz akcesoria.

Schemat elektryczny systemu z wieloma połączonymi węzłami i oznaczonymi elementami Q11, Q12, A1, A2.

'Rysunek techniczny urządzenia łączeniowego z wymiarami: widok czołowy 63 mm x 90 mm, widok boczny 63 mm x 73 mm.'

Dwa urządzenia łączeniowe firmy Siemens Sirius 3RT20. Każde urządzenie pokazuje przyłącza i styki przełączające, które są stosowane w zastosowaniach sterujących.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Stycznik pomocniczy

Ilość pinów

3 styki

Napięcie znamionowe

690 V/AC

Natężenie obciążenia

9 A

Moc

4 kW

Karta katalogowa (PDF)

Dostawa w śr. 21.10

Liczba

Sztuki

Suma (479,00 zł / Sztuka)

479,00 zł

389,43 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 59,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Typ napięcia: AC
Przekrój przewodu pełny lub linka: 4 mm²
Przekrój przewodu drobno spleciony: 2,5 mm²

Rodzaj produktu: Stycznik pomocniczy

Model katalogowy producenta: 3RA2316-8XB30-1AP0

Rozmiar: S00

Ilość pinów: 3 styki

Rodzaj styku: 3 NO

Rodzaj styku pomocnicznego: 3 NO

Napięcie znamionowe: 690 V/AC

Napięcie sterowania (min.): 230 V/AC

Napięcie sterowania (max.): 230 V/AC

Zakres napięcia sterującego: 230 - 230 V/AC

Maksymalne napięcie przełączania: 690 V/AC

Maksymalne natężenie ciągłe: 9 A

Natężenie obciążenia: 9 A

: 4 kW

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Sposób montażu: mocowany
przykręcany

Połączenie komponentów: śrubowe

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 90 mm

Wysokość produktu: 68 mm

Głębokość produktu: 73 mm

Wymiary: (S x W x G) 90 x 68 x 73 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: Reversing contactor

: 4 kW

: 3

: 0

: 9 A

: 230-230 V

: 230-230 V

: IP20

: Screw connection

: AC

: Other

: 3.677

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Ilość pinów

Rodzaj produktu

Napięcie znamionowe

Połączenie gwiazda trójkąt Siemens 3RA2415-8XE31-2BB4 3RA24158XE312BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741649

Dostawa w wt. 10.11

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1909,00 zł^*

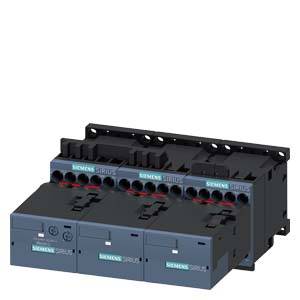

Połączenie gwiazda trójkąt Siemens 3RA2415-8XF31-1BB4 3RA24158XF311BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741653

Dostawa w śr. 21.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1499,00 zł^*

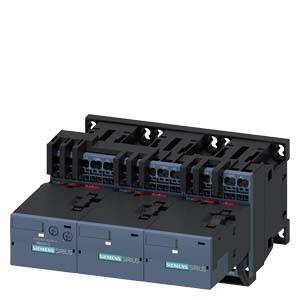

Połączenie gwiazda trójkąt Siemens 3RA2415-8XF31-2AB0 3RA24158XF312AB0, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741654

Dostawa w pt. 23.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1419,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2415-8XF31-2BB4 3RA24158XF312BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741657

Dostawa w śr. 21.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1499,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XE31-1BB4 3RA24168XE311BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1749283

Dostawa w wt. 10.11

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

2009,00 zł^*

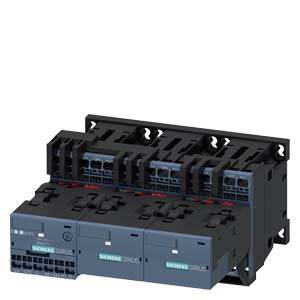

Połączenie gwiazda trójkąt Siemens 3RA2416-8XE31-2BB4 3RA24168XE312BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741665

Dostawa w wt. 10.11

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

2009,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XF31-1AB0 3RA24168XF311AB0, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741666

Dostawa w pt. 23.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1509,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XF31-1AF0 3RA24168XF311AF0, 3 styki, 690 V/AC, 1 szt.

Numer produktu1745663

Dostawa w pt. 23.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1509,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XF31-1BB4 3RA24168XF311BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1702501

Dostawa w śr. 21.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1589,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XH31-1BB4 3RA24168XH311BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1745668

Dostawa w wt. 10.11

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

2119,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1704760 Siemens 3RA2316-8XB30-1AP0 Stycznik pomocniczy 3 NO 4 kW 690 V/AC 9 A Pasuje do przekaźników marki: Siemens 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1704760 Siemens 3RA2316-8XB30-1AP0 Stycznik pomocniczy 3 NO 4 kW 690 V/AC 9 A Pasuje do przekaźników marki: Siemens 1 szt.

Opis

Kombinacja nawrotna AC-3,4 kW/400 V, AC230V, 50/60 Hz 3-biegunowy, rozmiar S00 połączenie śrubowe blokada elektryczna i mechaniczna SIRIUS 3RA23 kombinacja nawrotna do przełączania silników wraz ze zmianą kierunku obrotów.
Kombinacja nawrotna 3RA23 to przetestowana i zmontowana fabrycznie kombinacja dwóch styczników 3RT2 o tych samych parametrach, które są już w pełni okablowane i zablokowane mechanicznie i elektrycznie. Są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) i zgodne z IE3/IE4.
Kombinacje nawrotne 3RA23 są dostępne do pracy AC i DC w rozmiarach od S00 do S3. Oferowane są z połączeniami śrubowymi i sprężynowymi do montażu na szynach lub śrubami.
Akcesoria do styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również stosowane w zespołach styczników.
Kombinacje nawrotne 3RA23 zastępują sprawdzoną serię 3RA13.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).

Opis

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
