WAGO 257-652 złączka do płytek drukowanych | Conrad Electronic | Conrad Electronic » All parts of success

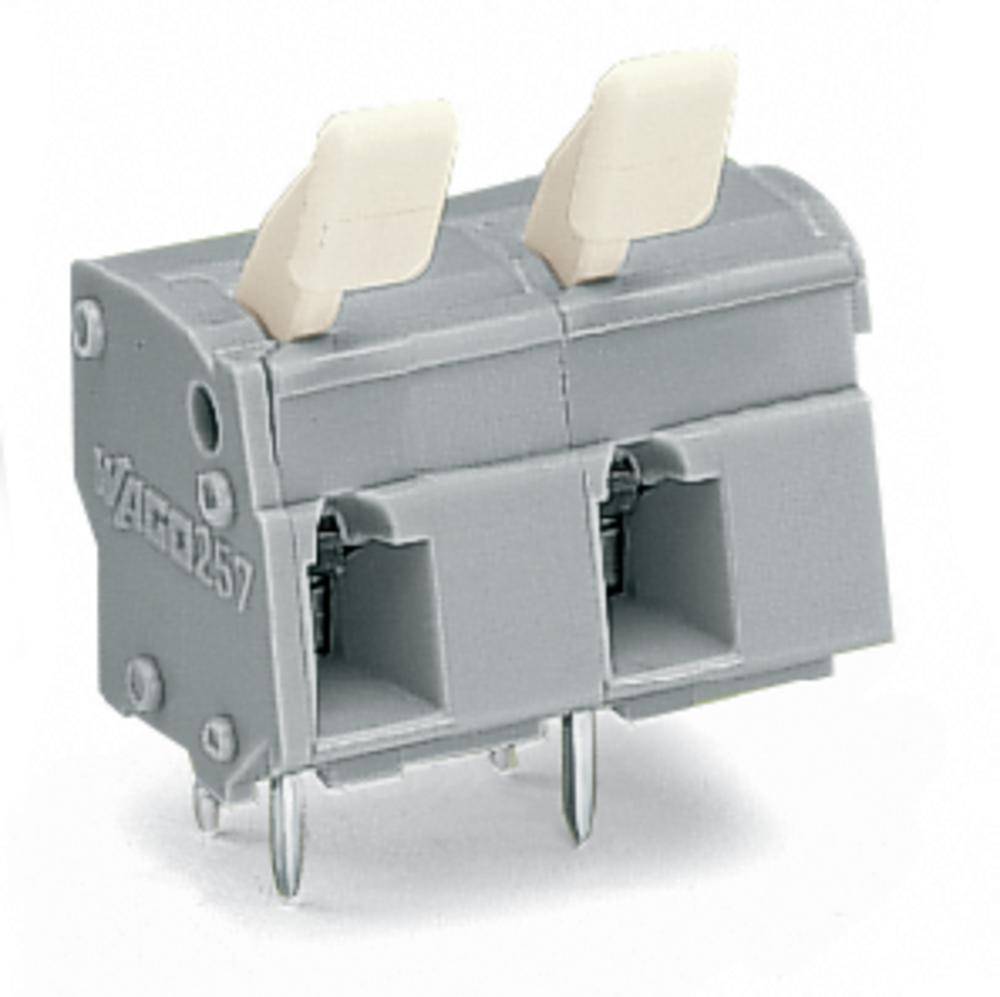

Szary, wielobiegunowy złącze z białymi mechanizmami dźwigniowymi. Odpowiednie do obwodów elektrycznych i połączeń.

Szary, wielobiegunowy złącze z białymi mechanizmami dźwigniowymi. Odpowiednie do obwodów elektrycznych i połączeń.

Diagram przedstawia krzywe obciążalności prądowej dla różnych liczb biegunów. Oś X: Temperatura (°C), oś Y: Prąd (A). Zaznaczone: 2-, 4-, 6-, 12-biegunowe.

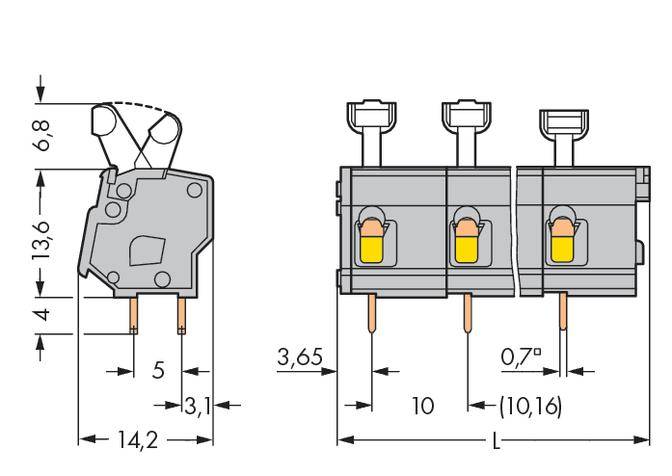

Rysunek techniczny złącza elektrycznego z wymiarami w milimetrach. Przedstawia widok z boku i widok z przodu.

1/3

Rodzaj produktu

Zacisk sprężynowy

Wymiary siatki

10 mm

10.16 mm

Ilość pinów w rzędzie

2

Ilość styków

2

Połączenie komponentów

klema sprężynowa

do PCB

Karta katalogowa (PDF)

WAGO

Dostawa w pt. 20.11

Liczba (Rozmiar opakowania 220 szt.)

Sztuki

Suma (1019,00 zł / Sztuka)

1019,00 zł

828,46 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przyciski 2,5 mm², szara

Opis 220 szt.

Dane techniczne

Model katalogowy producenta: 257-652

Rodzaj produktu: Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB: z CAGE CLAMP®

Wymiary siatki: 10 mm
10.16 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 2

Ilość styków: 2

Seria (zaciski): 257

Minimalna długość ściągania izolacji: 8 mm

Maksymalna długość ściągania izolacji: 6 mm

Połączenie komponentów: klema sprężynowa
do PCB

Minimalny przekrój przewodu elastycznego: 0.08 mm²

Minimalny przekrój przewodu sztywnego: 0.08 mm²

Maksymalny przekrój przewodu elastycznego: 2.50 mm²

Maksymalny przekrój przewodu sztywnego: 2.50 mm²

Minimalna średnica przewodu (system AWG): 28

Kierunek podłączania: równolegle do PCB

Maksymalna średnica przewodu (system AWG): 12

Materiał styku: miedź elektrolityczna ocynkowana

Kolor: szary

Izolacja przewodów: tak

Waga: 3.476 g

Numer katalogowy producenta: 257-652

Produkt przemysłowy: tak

Zawartość: 220 szt.

Napięcie znamionowe: 1000 V

Szerokość produktu: 24.20 mm

Wysokość produktu: 22.90 mm

Długość produktu: 14.20 mm

Głębokość produktu: 14.2 mm

Do pobrania

Karta katalogowa

Karta katalogowa 531571 WAGO 257-652 złączka do płytek drukowanych

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 531571 WAGO 257-652 złączka do płytek drukowanych

Opis

WAGO 257-652 |

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Opis

WAGO 257-652 |

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Często kupowane razem

(^* Podane ceny są cenami netto)

Ten produkt

WAGO 257-652 złączka do płytek drukowanych

WAGO 257-652 złączka do płytek drukowanych

Conrad Electronic

1019,00 zł^*

WAGO 210-720 przyrząd montażowy

WAGO 210-720 przyrząd montażowy

Conrad Electronic

52,49 zł^*

Suma:

1071,49 zł^*

Często kupowane razem

(^* Podane ceny są cenami netto)

Ten produkt

WAGO 257-652 złączka do płytek drukowanych

WAGO 257-652 złączka do płytek drukowanych

Conrad Electronic

1019,00 zł^*

WAGO 210-720 przyrząd montażowy

WAGO 210-720 przyrząd montażowy

Conrad Electronic

52,49 zł^*

Suma:

1071,49 zł^*

Często wyszukiwane Złączki do PCB:

Akcesoria

(^* Podane ceny są cenami netto)

Do korzystania z produktu zgodnie z przeznaczeniem wymagane są niezbędne akcesoria

WAGO 210-657 przyrząd montażowy

WAGO 210-657 przyrząd montażowy

Conrad Electronic

32,99 zł^*

WAGO 210-720 przyrząd montażowy

WAGO 210-720 przyrząd montażowy

Conrad Electronic

52,49 zł^*

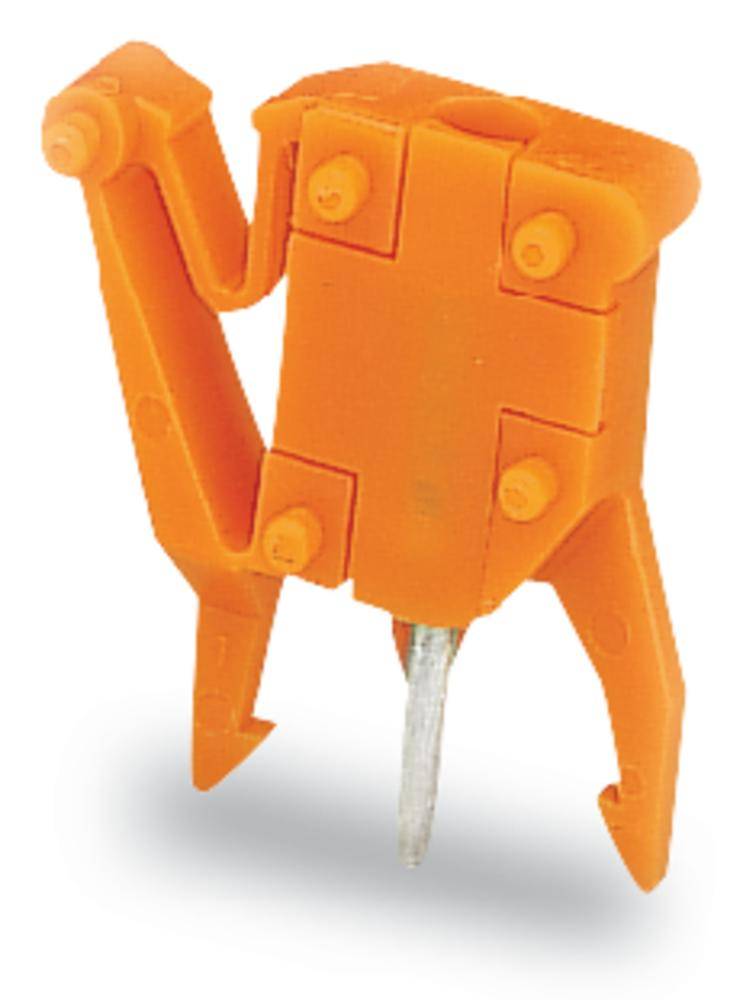

WAGO 249-115 adapter pomiarowy

WAGO 249-115 adapter pomiarowy

Conrad Electronic

2249,00 zł^*

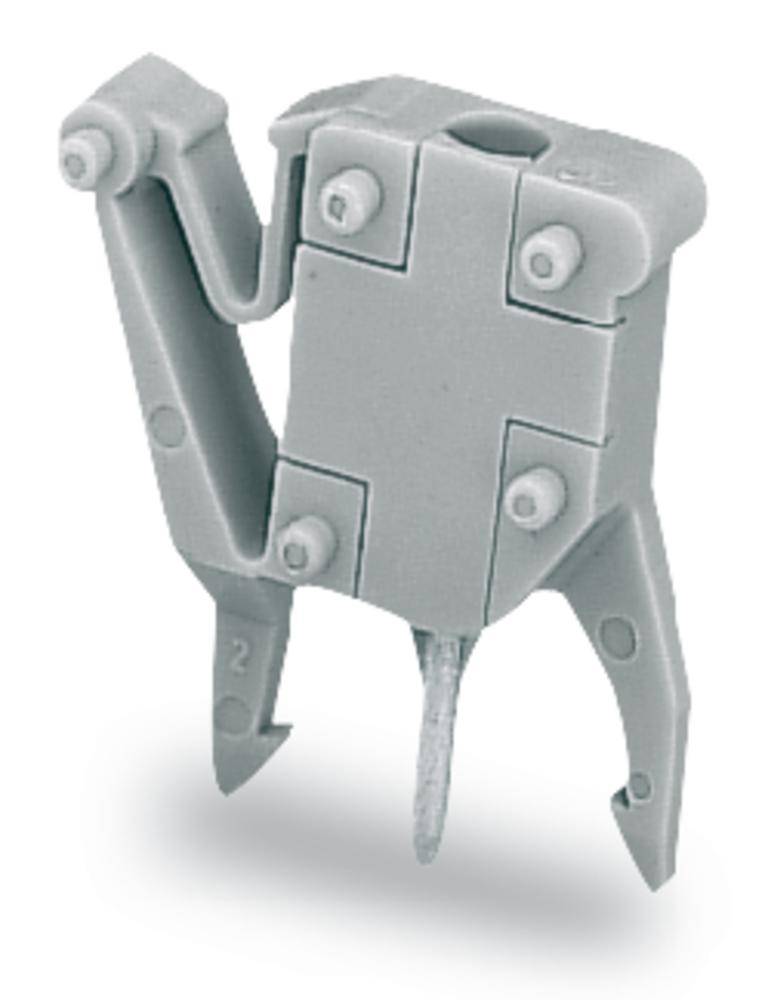

WAGO 249-114 adapter pomiarowy
