Name: WAGO 745-1362 złączka do płytek drukowanych
Brand: WAGO
SKU: 545376
Availability: BackOrder

Szary, wielobiegunowy złącze z czterema otworami przyłączeniowymi, odpowiednie do zastosowań elektronicznych.

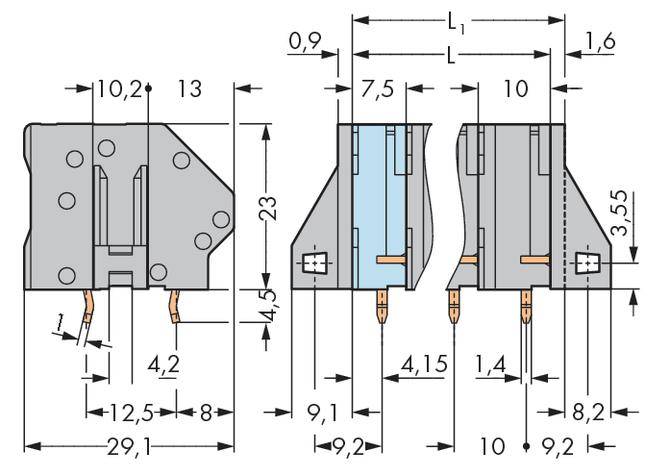

Rysunek techniczny wtyczki elektrycznej ze szczegółowymi wymiarami w milimetrach.

Krzywa obciążalności prądowego przewodzenia z temperaturą od 0 do 105°C i natężeniem prądu od 0 do 40 A. Przedstawia różne krzywe dla wersji 2-, 4-, 6- i 12-biegunowych.

1/3

Rodzaj produktu

Zacisk sprężynowy

Wymiary siatki

10 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

klema sprężynowa

do PCB

Karta katalogowa (PDF)

Dostawa w wt. 24.11

Liczba (Rozmiar opakowania 16 szt.)

Sztuki

Suma (949,00 zł / Sztuka)

949,00 zł

771,54 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 99,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

6 mm², szara

Opis 16 szt.

Dane techniczne

Model katalogowy producenta: 745-1362

Rodzaj produktu: Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB: z CAGE CLAMP®

Wymiary siatki: 10 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 12

Ilość styków: 12

Seria (zaciski): 745

Minimalna długość ściągania izolacji: 8 mm

Maksymalna długość ściągania izolacji: 12 mm

Połączenie komponentów: klema sprężynowa
do PCB

Minimalny przekrój przewodu elastycznego: 0.20 mm²

Minimalny przekrój przewodu sztywnego: 0.20 mm²

Maksymalny przekrój przewodu elastycznego: 6.00 mm²

Maksymalny przekrój przewodu sztywnego: 6.00 mm²

Minimalna średnica przewodu (system AWG): 24

Kierunek podłączania: pod kątem do PCB

Maksymalna średnica przewodu (system AWG): 10

Materiał styku: miedź elektrolityczna ocynkowana

Kolor: szary

Izolacja przewodów: tak

Numer katalogowy producenta: 745-1362

Produkt przemysłowy: tak

Zawartość: 16 szt.

Napięcie znamionowe: 1000 V

Szerokość produktu: 119.10 mm

Wysokość produktu: 29.10 mm

Długość produktu: 27.50 mm

UKCA: tak
