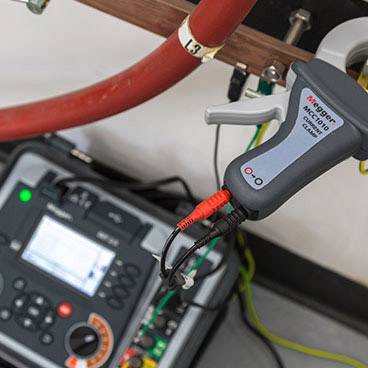

Zacisk mocy MCC1010 Megger 1010-516
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
4 Sztuki
Liczba
Suma (2159,00 zł / Sztuka)
2159,00 zł
1755,28 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
Dostępnych jest tylko 4 sztuka
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Zacisk mocy MCC1010
- CAT IV 600 V pomiar prądu do 1000 a AC
- Czułość 1 ma/1 a na ocenianym oporze obciążenia 1 Ω
- Duże szczęki chwytające do przewodów o grubości do 52 mm
- Zabezpieczenie przed przepięciem zacisków wyjściowych
- Odpowiednie do prądów upływowych
Dane techniczne
- Stosunek przekształcania 1000:1
- Czułość 1 mA / A
- Pasmo częstotliwości 15 Hz – 10 kHz
- Współczynnik szczytu (Crestfactor) ≥ 6 dla prądów do 2000 a / Prąd szczytowy przy 300 a rms
- Wpływ współczynnika szczytu ≤1% dla CF≤4
- Nominalna impedancja obciążenia ≤ 1 Ω (opór obciążenia)
- Maksymalne napięcie wyjściowe ≤28 V szczytowe (ogranicznik elektroniczny)
- Wpływ częstotliwości 30 Hz – 5 kHz ≤0.25%
- Wpływ pozycji przewodu na szczęki zaciskowe ≤0.3% amplitudy
- Napięcie robocze ≤600 V rms.
- Rodzaj produktu
Moduł rozszerzeń
- Pasuje do marki
Megger
- Waga
700 g
- Kategoria pomiarowa
CAT IV 600 V
- Szerokość produktu
110 mm
- Wysokość produktu
45 mm
- Długość produktu
218 mm
- Model katalogowy producenta
MCC1010
Do pobrania
Karta katalogowa
Karta katalogowa 2108094 Zacisk mocy MCC1010 Megger 1010-516
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2108094 Zacisk mocy MCC1010 Megger 1010-516
Opis
Cęgi prądowe mają współczynnik regulacji w dół 1000: 1 i są przeznaczone do pomiaru prądów przemiennych do 1000 A. Cęgi mają doskonałą dokładność (błąd 0,3%, pełny zakres pomiarowy) i małe przesunięcie fazowe (0,7 °, pełny zakres pomiarowy) i dlatego mogą być używane do pomiaru mocy, energii i jakości energii. Tak wysoką wydajność uzyskuje się, ponieważ rdzenie magnetyczne są wykonane z wysoce przepuszczalnego stopu FeNi.
Nominalna rezystancja zakończenia (obciążenie) 1 Ω musi być zapewniona przez urządzenie podłączone do MCC1010 i MVC1010.
Zaciski wyjściowe MCC1010 i MVC1010 są zabezpieczone przez ogranicznik napięcia, na którym we wszystkich ocenianych warunkach występuje bezpieczne napięcie dotykowe.
MCC1010 i MVC1010 są oceniane zgodnie z międzynarodową normą IEC 61010 dla CATIV 600 V.
Nominalna rezystancja zakończenia (obciążenie) 1 Ω musi być zapewniona przez urządzenie podłączone do MCC1010 i MVC1010.
Zaciski wyjściowe MCC1010 i MVC1010 są zabezpieczone przez ogranicznik napięcia, na którym we wszystkich ocenianych warunkach występuje bezpieczne napięcie dotykowe.
MCC1010 i MVC1010 są oceniane zgodnie z międzynarodową normą IEC 61010 dla CATIV 600 V.
Charakterystyka
- MCC1010 / MVC1010 to bezdotykowy cęgi do pomiaru prądu, które są łatwe w użyciu i mogą być używane z następującymi przyrządami:
- Analizatory do pomiaru jakości energii
- Oscyloskopy
- Sprzęt do testowania silników
- Zaciskowe testery uziemienia
- Technika dołączonego pręta (ART)
- Metoda testowa bez uziemienia
- Administrator danych
- Multimetry cyfrowe
