Analizator sieci Chauvin Arnoux PEL 115 P01157169 z funkcją rejestratora, Pomiary zużycia energii, Analizy obciążenia, P
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (19 499,00 zł / Sztuka)
19 499,00 zł
15 852,85 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Analizator sieci
- Rejestrator do rejestracji i analizy zużycia energii w celu optymalizacji efektywności energetycznej
- Rejestruj pobór mocy trójfazowej wszystkich typów instalacji elektrycznych nawet przez kilka miesięcy
- Rejestruj wszystkie parametry elektryczne (prądy, napięcia itp.) oraz harmoniczne bez przerywania zasilania

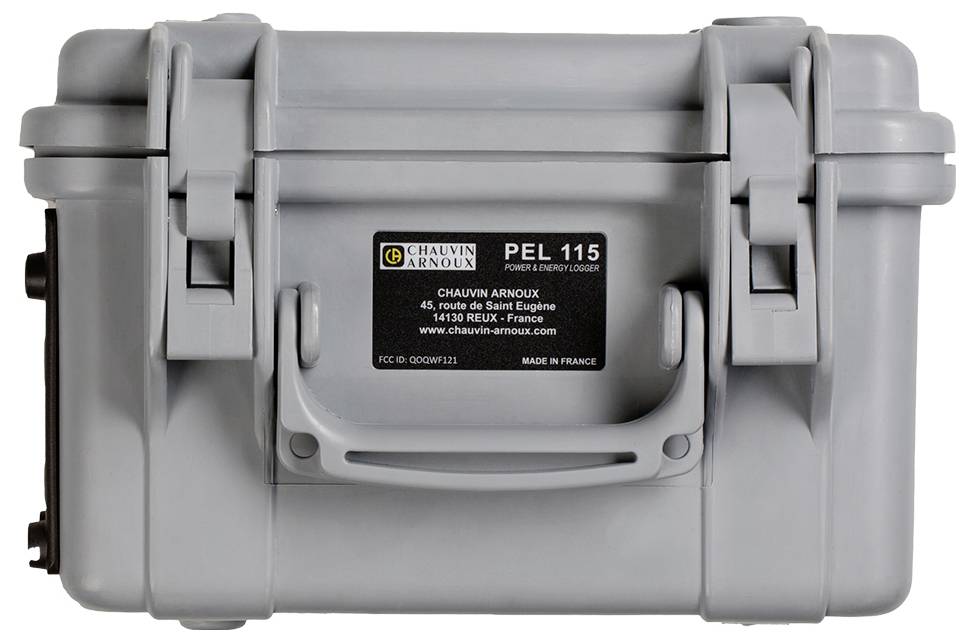

- W obudowie odpowiedniej dla placów budowy, niewrażliwej na wstrząsy, promienie UV i ciepło, nadającej się do mocowania na słupach linii energetycznych
- Bezpłatny program PEL Transfer do konfiguracji urządzenia i przetwarzania danych energetycznych z podziałem energii (strat)
- Wszechstronne możliwości komunikacji: Ethernet, USB, WLAN, serwer IRD
- Bezpłatna aplikacja na Androida z funkcjami analizy silnika: prędkość, sprawność i moment obrotowy silnika bez czujników mechanicznych
Dane techniczne
- Ogólne informacje
- Wyświetlacz: Z czterokrotnym wyświetlaczem cyfrowym
- Typ systemów: jednofazowe, dwufazowe, trójfazowe z przewodem neutralnym lub bez oraz inne specjalne typy systemów
- Liczba kanałów: 4 wejścia napięciowe i 4 wejścia prądowe
- Pomiary
- Częstotliwość sieciowa: DC, 50 Hz, 60 Hz i 400 Hz
- Napięcie (zakresy pomiarowe): 10,00 - 1000 Vac / 100,00 - 1000 VDC
- Prąd (w zależności od przekładnika prądowego) od 5 mAac do 10 kAac / 50 mAdc do 5 kAdc
- Obliczone wartości
- Przekładnie przetwornika: do 650 000 V / do 25 000 A
- Moc: 10W do 10GW / 10var do 10Mvar / 10VA do 10GVA
- Energia: do 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
- • Fazy: cos φ, tan φ, PF
- Harmoniczne: THD
- Funkcje dodatkowe
- Kolejność faz: Tak
- Min./maks.: Tak
- Alarm: Tak
- Mocowanie za pomocą wspornika (dostępne opcjonalnie)
- Zapis danych
- Interwał akwizycji / agregacja: 5 pomiarów/s / od 1 min do 60 mn
- Pamięć: karta SD, 8 GB (karta SD-HC do 32 GB)
- Zakres temperatury roboczej: od -20 °C do +50 °C
- Rodzaj produktu
Analizator sieci
- Kategoria pomiarowa
CAT IV 1000 V
- Rozpoznanie faz
tak
fabryczna (bez certyfikatu)
- Wymiary
(D x S x W) 24.5 x 18 x 27 cm
- Waga
3.4 kg
- Typ pomiaru
3-fazowy
- Właściwości analizatora sieci
z funkcją rejestratora
Pomiary zużycia energii
Analizy obciążenia
Pomiary online
- Szerokość produktu
18 cm
- Wysokość produktu
27 cm
- Długość produktu
24.5 cm
- Interfejs komponentów
USB
Wi-Fi
Wi-Fi
RJ45
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3307920 Analizator sieci Chauvin Arnoux PEL 115 P01157169 z funkcją rejestratora, Pomiary zużycia energii, Analizy obciążenia, P
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3307920 Analizator sieci Chauvin Arnoux PEL 115 P01157169 z funkcją rejestratora, Pomiary zużycia energii, Analizy obciążenia, P
Warunki gwarancji
Warunki gwarancji 3307920 Analizator sieci Chauvin Arnoux PEL 115 P01157169 z funkcją rejestratora, Pomiary zużycia energii, Analizy obciążenia, P
Opis
PEL 115 mierzy i przechowuje całą moc i energię. PEL 115 ma obudowę IP67 i nadaje się do użytku na zewnątrz oraz w różnych obszarach:
• Generatory prądu: odnawialne źródła energii, elektrownie cieplne...
• Przemysł: przemysł metalowy, produkcja szkła, przemysł spożywczy.
• Budynki mieszkalne i usługowe...
• Infrastruktura i transport
Obszary zastosowań:
• Audyty energetyczne
• Diagnostyka elektryczna
• Konserwacja przemysłowa
Prosta i sprawdzona ergonomia

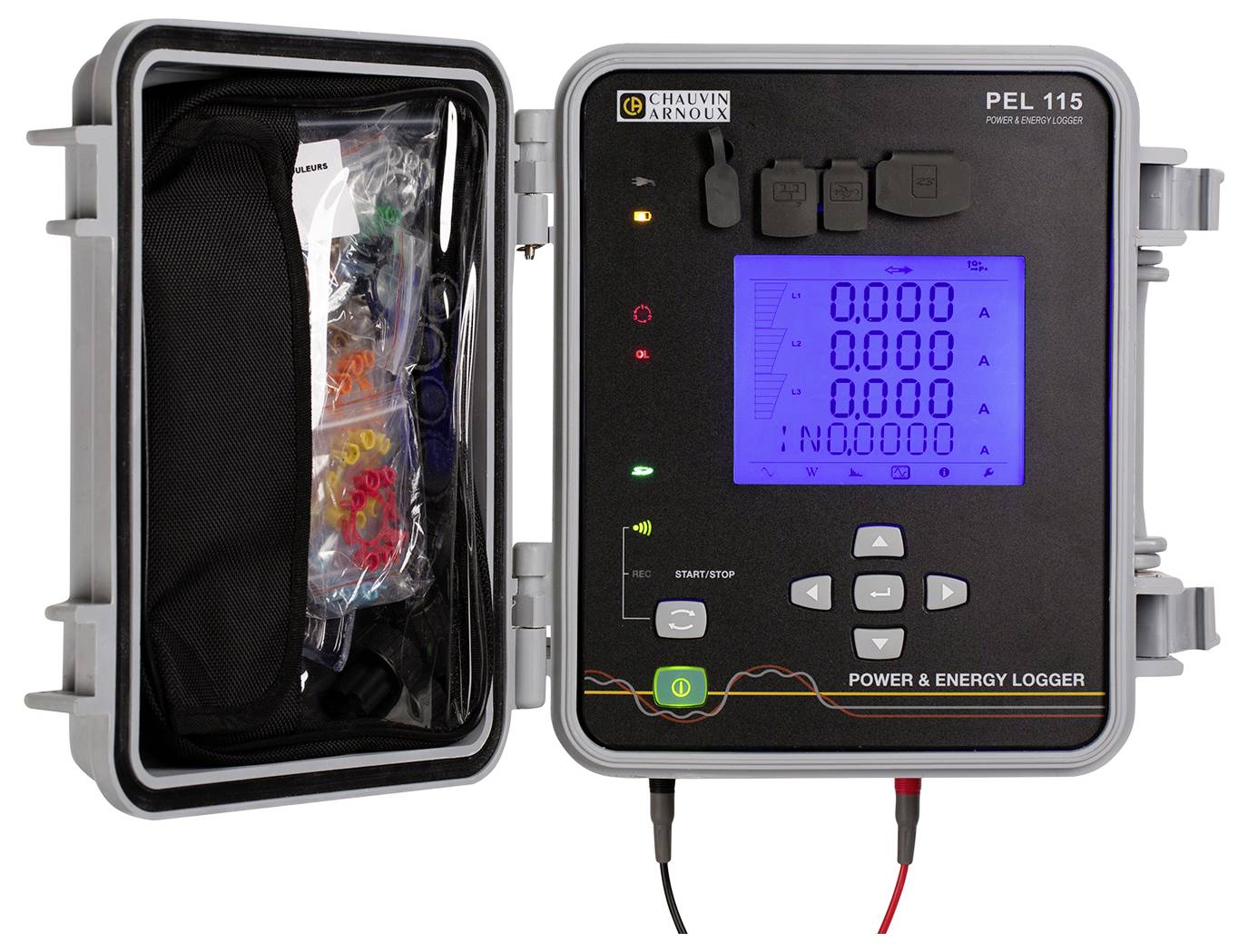

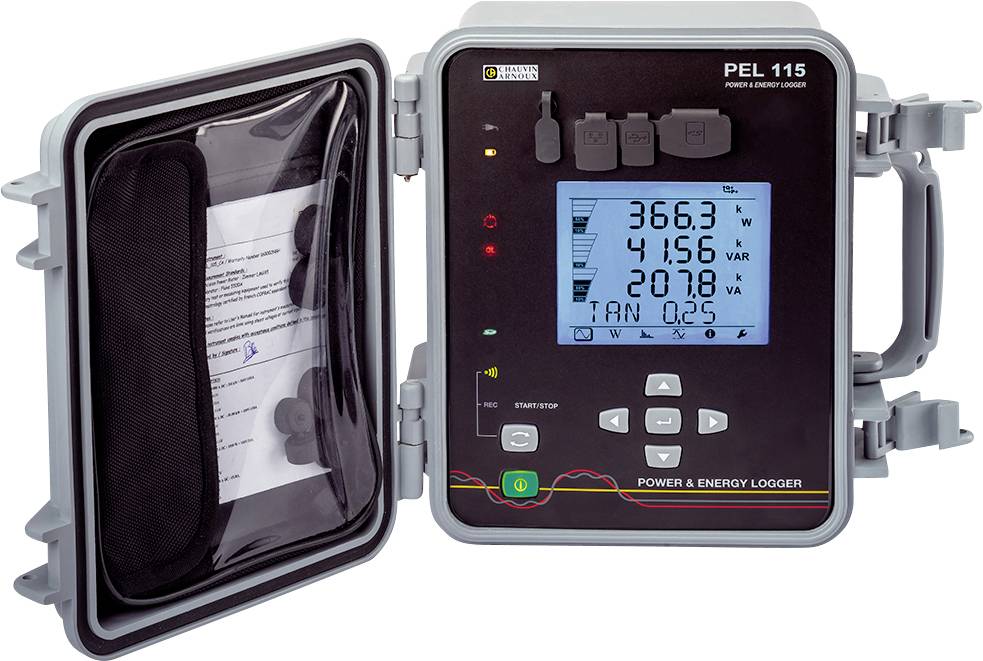

W obudowie budowlanej urządzenie można łatwo zamontować na szczycie słupa energetycznego za pomocą dołączonego zestawu montażowego. Duży, podświetlany wyświetlacz jest łatwy do odczytania w każdych warunkach środowiskowych. Urządzenie posiada cztery wejścia napięciowe i cztery wejścia prądowe.
Pomiary RMS i DC
• Napięcia AC i/lub DC do 1000 V
• Prądy do 10 kA AC, 5 kA DC (w zależności od przekładnika prądowego)
• Moc czynna, bierna i pozorna
• Energia czynna, bierna i pozorna
• Podstawowe i symetryczne moce czynne oraz moce czynne asymetrii
• Pomiary i charakterystyka silnika (przez aplikację na Androida)
Funkcje
• Rozbicie strat energii
• Parametry fazowe: cos φ, tan Φ, współczynnik mocy PF
• Współczynnik szczytowy
• Obliczanie THD dla prądów i napięć
• Pomiary prądu stałego, 50 Hz, 60 Hz i 400 Hz (wysyłka...)
Oprogramowanie do transferu PEL
Oprogramowanie PEL Transfer oferuje następujące opcje:
• Konfiguracja PEL
• Sprawdź połączenia przed rozpoczęciem nagrywania
• Pobierz pomiary zapisane w PEL
• Wyświetlanie różnych wyników pomiarów i analiz
Dodatkowa zaleta: PEL Transfer przelicza wartość Twojego zużycia energii elektrycznej na euro (8 stref taryfowych).
Komunikacja w sieciach
PEL 110 ma kilka opcji transmisji:
- USB, najprostsze rozwiązanie do użytku na miejscu.
- Ethernet RJ45 lub Wi-Fi (serwer): Podłącz swój PEL 11x do serwera w celu komunikacji z dowolną stacją w sieci za pomocą oprogramowania PEL Transfer Software.
- Wi-Fi (punkt dostępu):
• Nawiąż bezpośrednie połączenie pomiędzy PEL 11x a komputerem.
• Tryb punktu dostępowego (AP) obsługuje do 5 klientów.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
• Generatory prądu: odnawialne źródła energii, elektrownie cieplne...
• Przemysł: przemysł metalowy, produkcja szkła, przemysł spożywczy.
• Budynki mieszkalne i usługowe...
• Infrastruktura i transport
Obszary zastosowań:
• Audyty energetyczne
• Diagnostyka elektryczna
• Konserwacja przemysłowa
Prosta i sprawdzona ergonomia
W obudowie budowlanej urządzenie można łatwo zamontować na szczycie słupa energetycznego za pomocą dołączonego zestawu montażowego. Duży, podświetlany wyświetlacz jest łatwy do odczytania w każdych warunkach środowiskowych. Urządzenie posiada cztery wejścia napięciowe i cztery wejścia prądowe.
Pomiary RMS i DC
• Napięcia AC i/lub DC do 1000 V
• Prądy do 10 kA AC, 5 kA DC (w zależności od przekładnika prądowego)
• Moc czynna, bierna i pozorna
• Energia czynna, bierna i pozorna
• Podstawowe i symetryczne moce czynne oraz moce czynne asymetrii
• Pomiary i charakterystyka silnika (przez aplikację na Androida)
Funkcje
• Rozbicie strat energii
• Parametry fazowe: cos φ, tan Φ, współczynnik mocy PF
• Współczynnik szczytowy
• Obliczanie THD dla prądów i napięć
• Pomiary prądu stałego, 50 Hz, 60 Hz i 400 Hz (wysyłka...)
Oprogramowanie do transferu PEL
Oprogramowanie PEL Transfer oferuje następujące opcje:
• Konfiguracja PEL
• Sprawdź połączenia przed rozpoczęciem nagrywania
• Pobierz pomiary zapisane w PEL
• Wyświetlanie różnych wyników pomiarów i analiz
Dodatkowa zaleta: PEL Transfer przelicza wartość Twojego zużycia energii elektrycznej na euro (8 stref taryfowych).
Komunikacja w sieciach
PEL 110 ma kilka opcji transmisji:
- USB, najprostsze rozwiązanie do użytku na miejscu.
- Ethernet RJ45 lub Wi-Fi (serwer): Podłącz swój PEL 11x do serwera w celu komunikacji z dowolną stacją w sieci za pomocą oprogramowania PEL Transfer Software.
- Wi-Fi (punkt dostępu):
• Nawiąż bezpośrednie połączenie pomiędzy PEL 11x a komputerem.
• Tryb punktu dostępowego (AP) obsługuje do 5 klientów.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Zakres dostawy
- 1 torba transportowa na akcesoria
- 5 linii pomiaru napięcia IP67
- 5 zacisków krokodylkowych (z możliwością ryglowania)
- 1 zestaw baterii
- 1 Karta SD
- 1 adapter SD/USB
- 1 kabel USB
- 1 oprogramowanie komputerowe (PEL Transfer) i instrukcja obsługi do pobrania ze strony internetowej
- Instrukcja szybkiego uruchamiania
