Oscyloskop cyfrowy Uni-T MSO2104X 100 MHz 5 GSa/s

Cyfrowy oscyloskop wyświetla żółtą falę prostokątną na ekranie. Po prawej stronie znajdują się pokrętła i przyciski do ustawień.
Tylna strona projektora z gniazdami: HDMI, USB, Ethernet, złącze zasilania oraz kratka wentylacyjna.
Cyfrowy oscyloskop wyświetla sygnał prostokątny z żółtymi przebiegami na ekranie. Posiada wiele pokręteł regulacyjnych i złączy.
Oscyloskop wyświetla na ekranie prostokątny, żółty sygnał. Pokrętła sterujące oraz złącza znajdują się po prawej stronie i na dole.
1/4
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
7 Sztuki
Suma (7139,00 zł / Sztuka)
7139,00 zł
5804,07 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
Dostępnych jest tylko 7 sztuka
Dostępne tylko dla klientów biznesowych
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

Oscyloskop cyfrowy UNI-T MSO2104X 100 MHz 4+16 kanałów MSO Ready 5 GSa/s 100 Mpts 10,1″ pojemnościowy ekran dotykowy Pamięć cyfrowa (DSO)

  • 100 MHz
  • Maksymalna ilość wejść analogowych 4

Dane techniczne

Rodzaj produktu

Oscyloskop cyfrowy

Pasmo przenoszenia

100 MHz

Częstotliwość próbkowania na kanał

5 GSa/s

Wielkość ekranu

10.1 cal

Specyfikacja oscyloskopu

sygnały mieszane (MSO)

Maksymalna ilość wejść analogowych

4

fabryczna (bez certyfikatu)

Maksymalna ilość wejść cyfrowych

16

Głębokość pamięci na kanał

100 Mpts

Model katalogowy producenta

MSO2104X

Do pobrania

Karta katalogowa

Karta katalogowa 3399984 Oscyloskop cyfrowy Uni-T MSO2104X 100 MHz 5 GSa/s

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3399984 Oscyloskop cyfrowy Uni-T MSO2104X 100 MHz 5 GSa/s

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3399984 Oscyloskop cyfrowy Uni-T MSO2104X 100 MHz 5 GSa/s

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3399984 Oscyloskop cyfrowy Uni-T MSO2104X 100 MHz 5 GSa/s

Opis

UNI-T MSO2104X to kompaktowy oscyloskop sygnałów mieszanych z pasmem przenoszenia do 100 MHz, częstotliwością próbkowania 5 GSa/s i głębokością pamięci 100 Mpts, który łączy w sobie wydajność i opłacalność. Dzięki technologii Ultra Phosphor 3.0 urządzenie osiąga szybkość akwizycji przebiegów na poziomie 2 000 000 przebiegów na sekundę, co pozwala na precyzyjne wykrywanie rzadkich anomalii. Obsługuje 9 trybów wyzwalania i 9 dekodowań magistrali szeregowej, a także zaawansowane funkcje analizy, takie jak analiza widma, analiza mocy, histogramy, rejestrowanie przebiegów i testowanie pass/fail.

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

  • - Zintegrowany oscyloskop 9 w 1: oscyloskop, analizator logiczny, generator funkcji/arbitralnych przebiegów, analizator widma, analizator protokołów, analizator mocy, analizator wykresu Bodego, precyzyjny miernik częstotliwości, woltomierz cyfrowy
  • - Ultra Phosphor 3.0: 8-kanałowe równoległe mapowanie grafiki, przetwarzanie do 20 Gbps, szybkość akwizycji 2 000 000 wfms/s, czas martwy do 1 µs
  • - 54 rodzaje pomiarów: automatyczne pomiary napięcia, częstotliwości i fazy, zaawansowane funkcje statystyczne, wykresy trendów
  • Dekodowanie i wyzwalanie protokołów: obsługa 9 protokołów (UART, I2C, SPI, CAN, I2S), dekodowanie w czasie rzeczywistym 200M danych, jednoczesna analiza czterech magistrali
  • - Analizator widma: 4M-punktowa FFT, diagramy kaskadowe, automatyczne pomiary znaczników, jednoczesne 4-kanałowe obliczenia FFT
  • Analiza mocy 6+: analiza PSRR, wykrywanie harmonicznych, analiza prądu rozruchowego, 12 dodatkowych testów mocy w celu sprawdzenia stabilności systemu i efektywności energetycznej

Zakres dostawy

  • - MSO2104X (100 MHz, 5 GSa/s, 4 kanały) x 1
  • - Kabel zasilający x 1
  • - Kabel USB x 1
  • - Sondy pasywne (100 MHz) x4
  • - BNC-BNC przez kabel × 1
  • - Kabel krokodylkowy BNC (czerwony i czarny) × 1
  • - Sondy pasywne × 4
  • - Certyfikat kalibracji x 1
  • - Wielojęzyczne instrukcje bezpieczeństwa x 1
  • - Instrukcja szybkiego startu x 1

Uwagi

Inne modele
- MSO2304X: pasmo 300 MHz, 4 kanały analogowe, częstotliwość próbkowania 5 GSa/s, pamięć 100 Mpts, przepustowość akwizycji przebiegów 2 000 000 wfms/s, 16 kanałów cyfrowych, z opcjonalnym generatorem dwukanałowym 50 MHz.
- MSO2204X: pasmo 200 MHz, 4 kanały analogowe, częstotliwość próbkowania 5 GSa/s, pamięć 100 Mpts, przepustowość akwizycji przebiegów 2 000 000 wfms/s, 16 kanałów cyfrowych, z opcjonalnym generatorem dwukanałowym 50 MHz.
Opcje
- MSO2000X-BW1MT3M: rozbudowa pasma o 100 MHz do 300 MHz
- MSO2000X-BW1MT2M: rozbudowa pasma o 100 MHz do 200 MHz
- MSO2000X-AWG: Opcja podwójnego generatora przebiegów arbitralnych 50 MHz (zawiera wykres Bodego)
- MSO2000X-PWR: Opcja analizy mocy
- MSO2000X-BND: Wszystkie opcje wyzwalania i dekodowania magistrali szeregowej (w tym MSO2000X-AUTO: pakiet i MSO2000X-AUDIO)
- MSO2000X-AUDIO: Opcja wyzwalania i analizy magistrali szeregowej audio

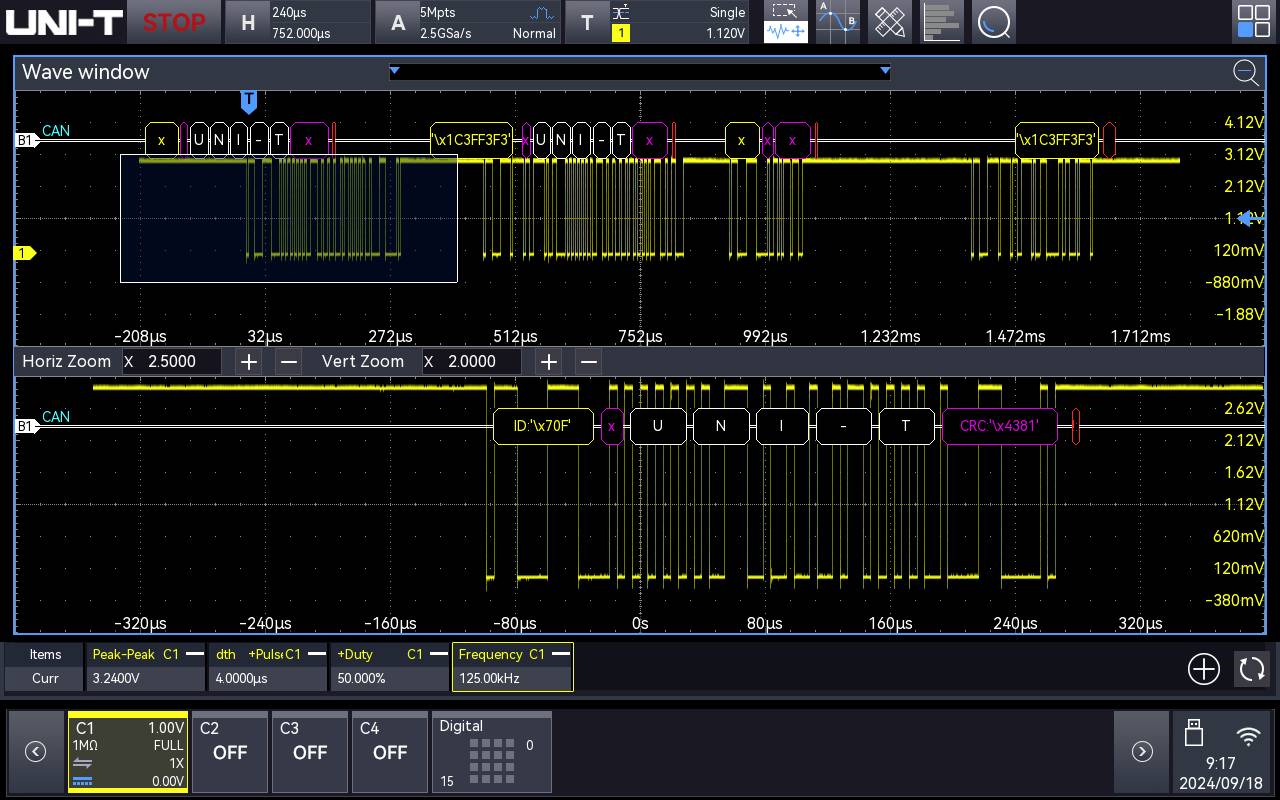

- MSO2000X-AUTO: Opcja wyzwalania i dekodowania magistrali szeregowej w pojazdach (w tym CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Opcja wyzwalania i analizy magistrali szeregowej w pojazdach (CAN)
- MSO2000X-CANFD: Opcja wyzwalania i analizy magistrali szeregowej w pojazdach (CAN-FD)
- MSO2000X-LIN: Opcja wyzwalania i analizy magistrali szeregowej w motoryzacji (LIN)
- MSO2000X-FLEX: Opcja wyzwalania i analizy magistrali szeregowej w pojazdach (FlexRay)
- MSO2000X-SENT: Opcja wyzwalania i analizy magistrali czujników samochodowych (SENT)
