Oscyloskop ręczny VOLTCRAFT DSO-2202H + AFG 200 MHz 1 GSa/s Kalibracja (ISO)

Przenośny oscyloskop z wieloma przyciskami sterującymi i ekranem wyświetlającym różne diagramy kształtów fal.

Cyfrowy multimetr wskazuje wartość pomiarową 1,5049 V. Po prawej stronie przedstawione są czarne i czerwone przewody pomiarowe.

Przenośny oscyloskop z cyfrowym ekranem wyświetla pomiar fali sinusoidalnej. Podłączony jest sonda pomiarowa.

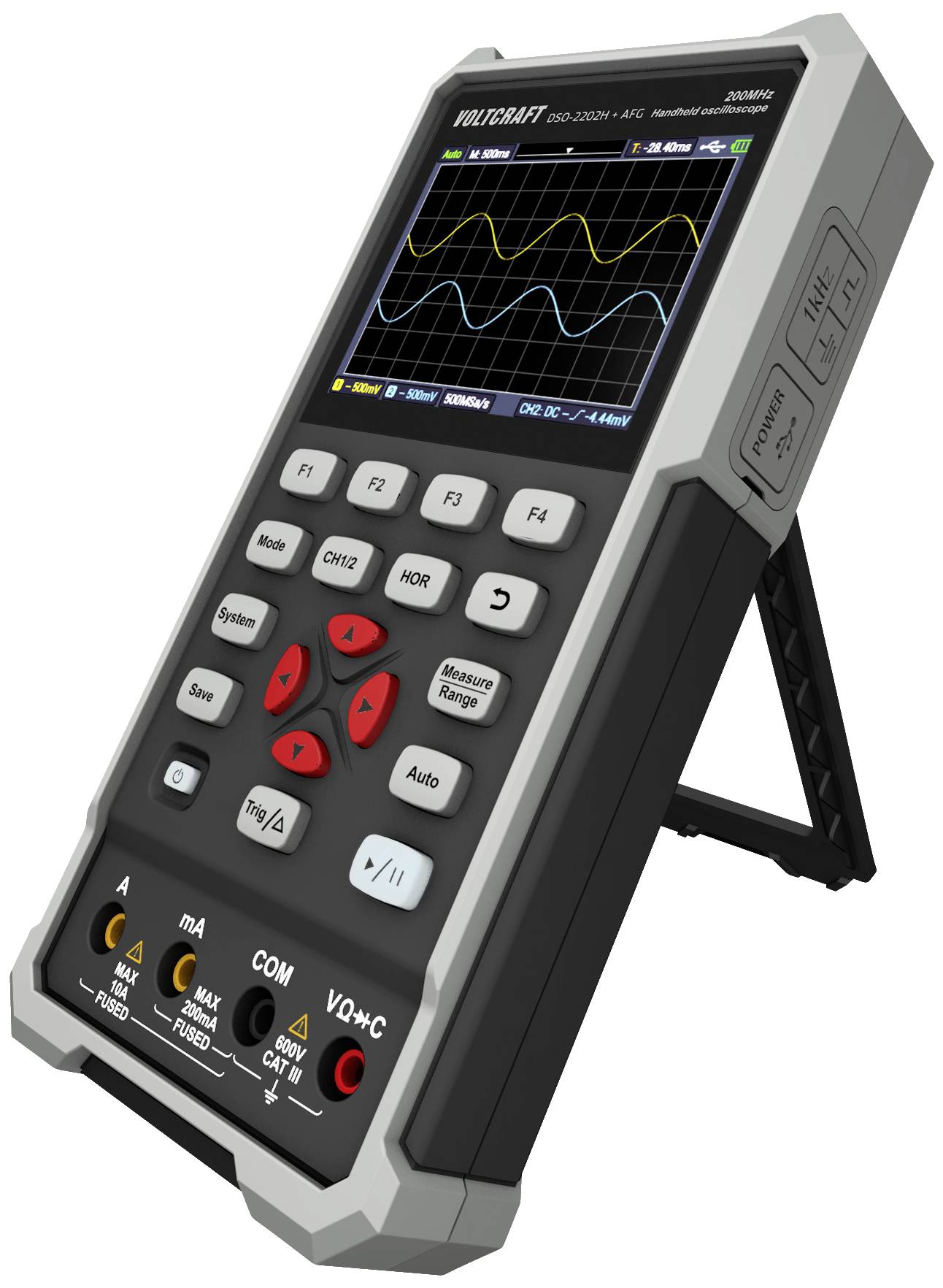

Cyfrowy multimetr z kolorowym wyświetlaczem, pokazujący kilka krzywych pomiarowych oraz przyciski do różnych pomiarów i ustawień.

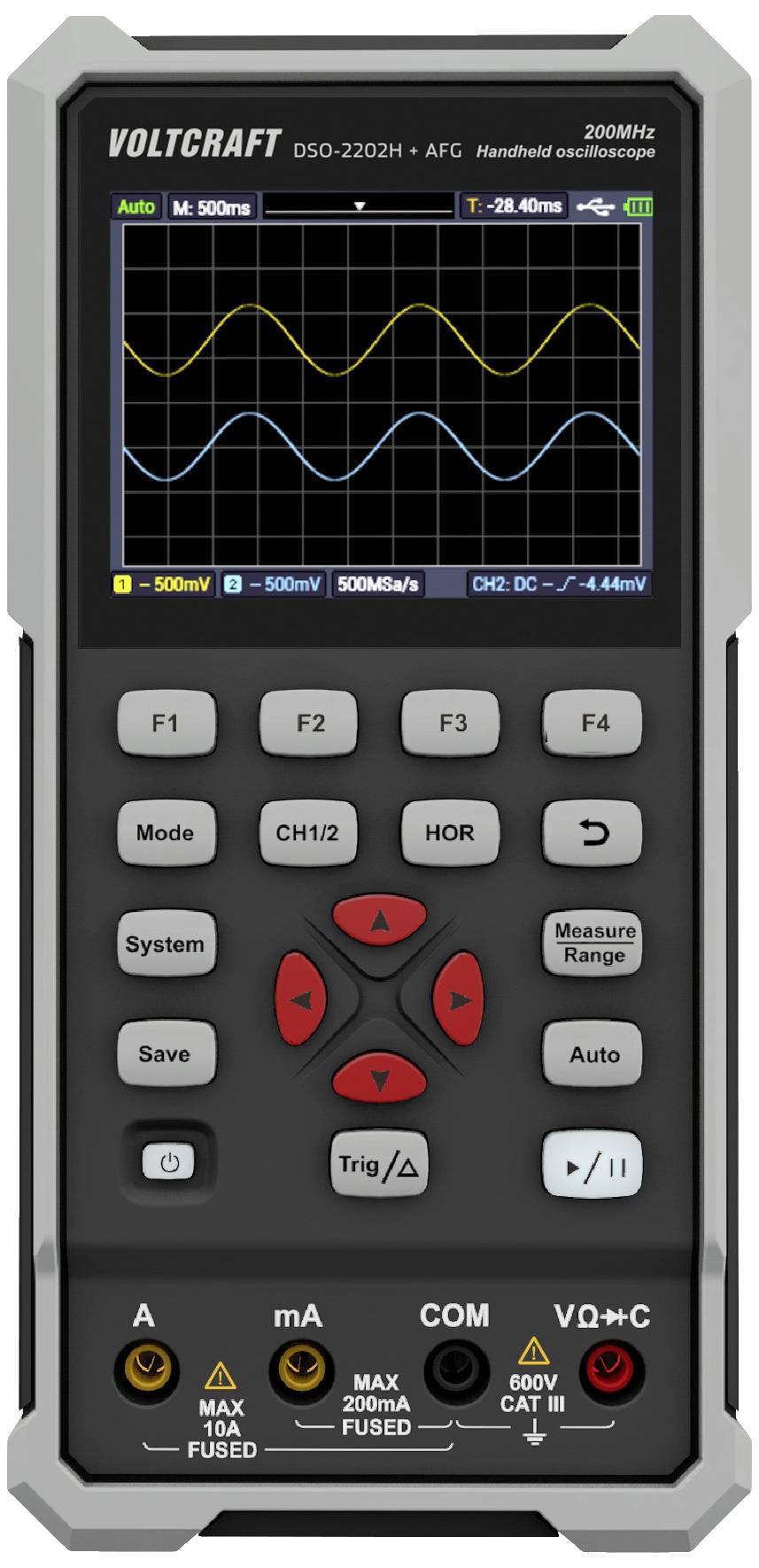

Przenośny ręczny oscyloskop Voltcraft DSO-2202H; wyświetla przebieg sygnału na ekranie; przyciski do ustawień napięcia i zakresów pomiarowych.

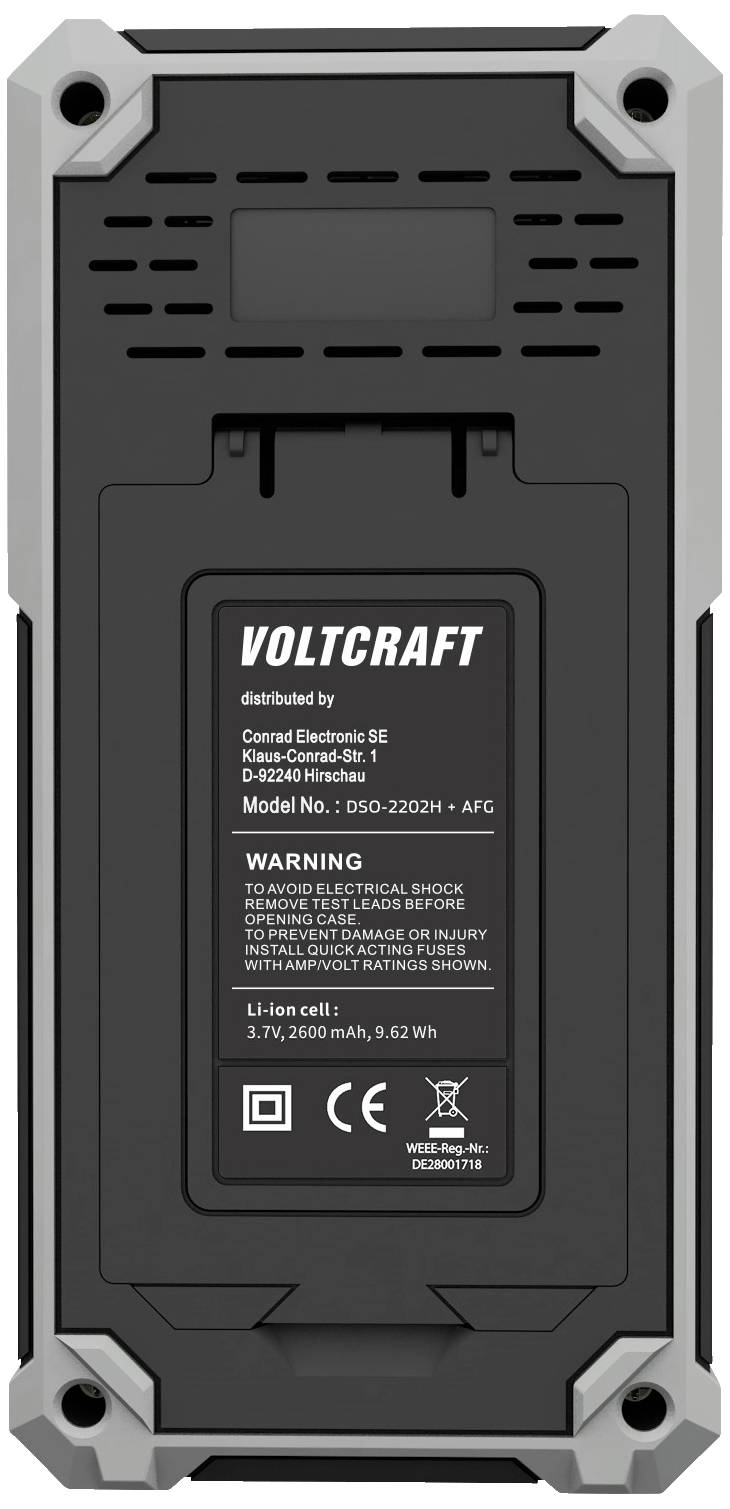

Tylna strona urządzenia VOLTCRAFT z technicznymi szczegółami oraz ostrzeżeniami dotyczącymi użytkowania i bezpieczeństwa na etykiecie.

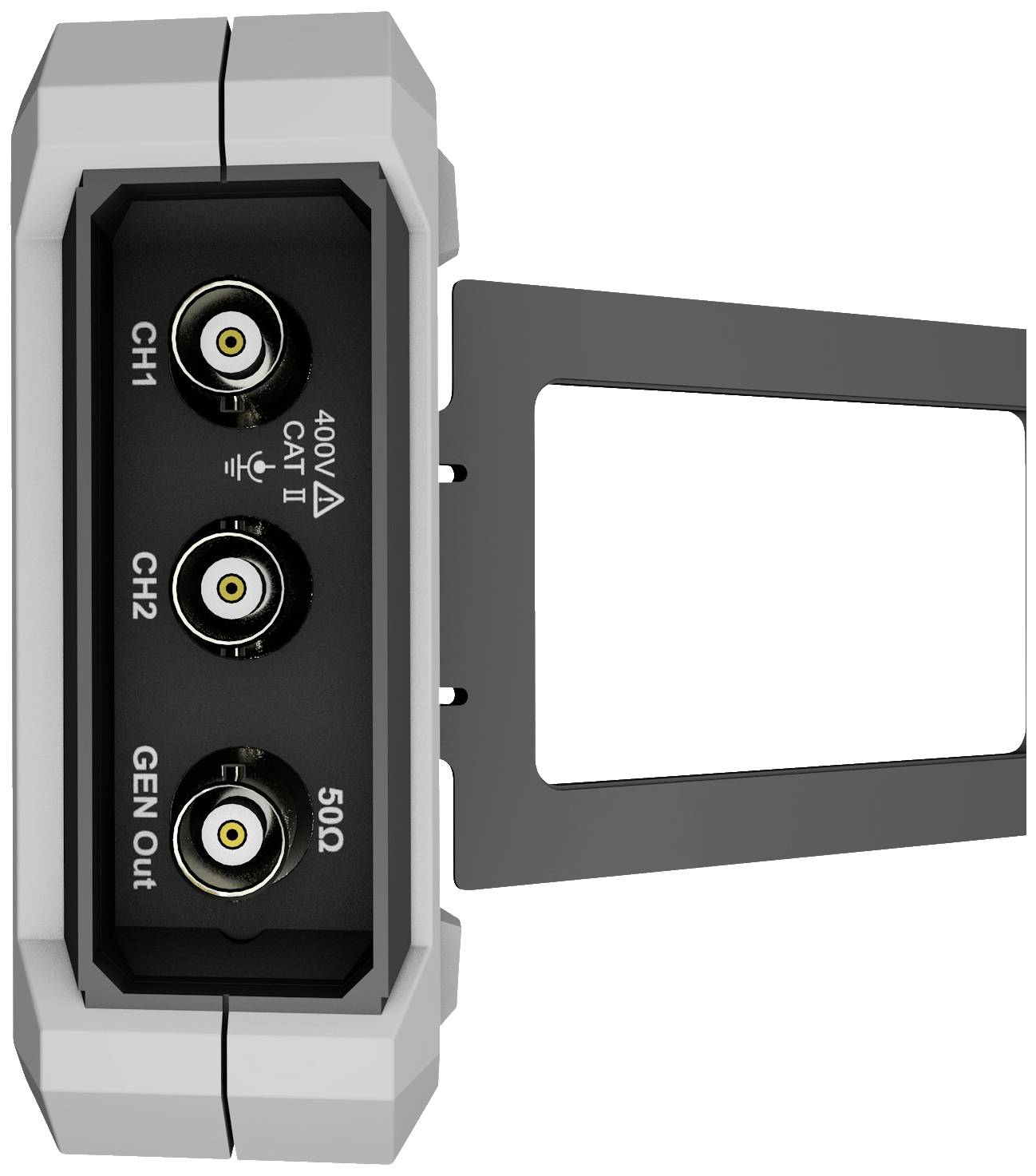

Czarna strona urządzenia z trzema złączami: 'CH1', 'CH2' oraz 'GEN Out', z oznaczeniem '400V CAT II'.

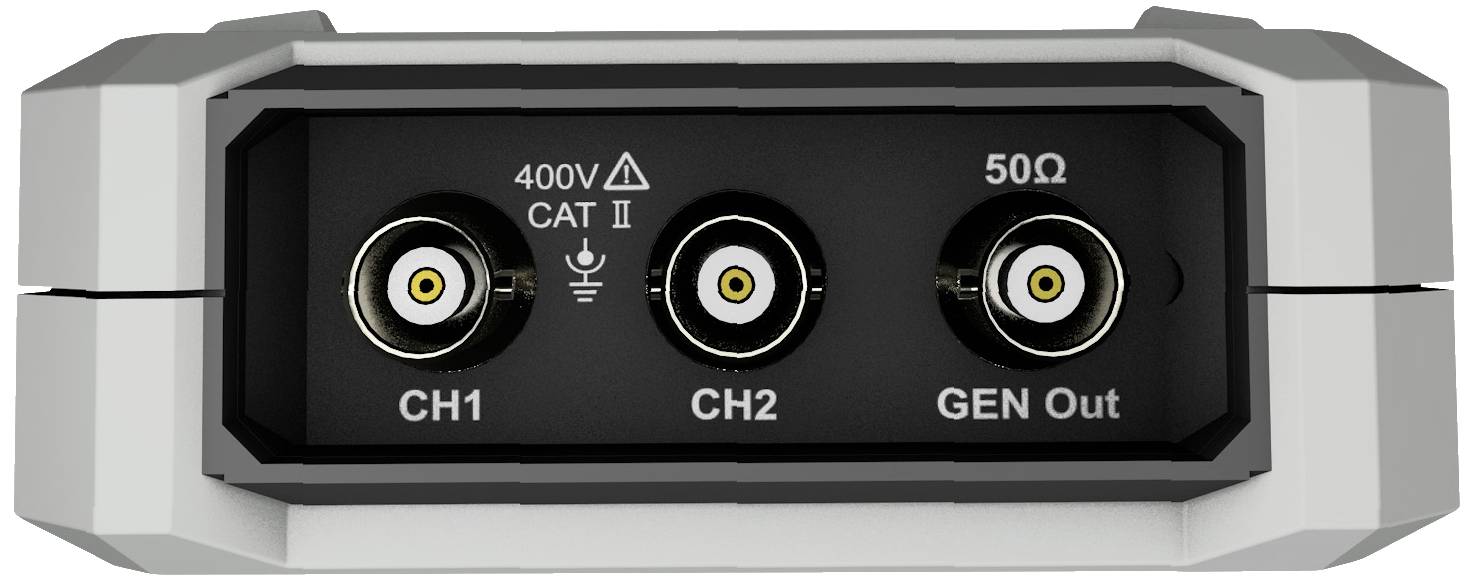

Widok z tyłu urządzenia elektronicznego z trzema złączami: CH1, CH2 oraz GEN Out, oznaczonymi jako 400V CAT II i 50Ω.

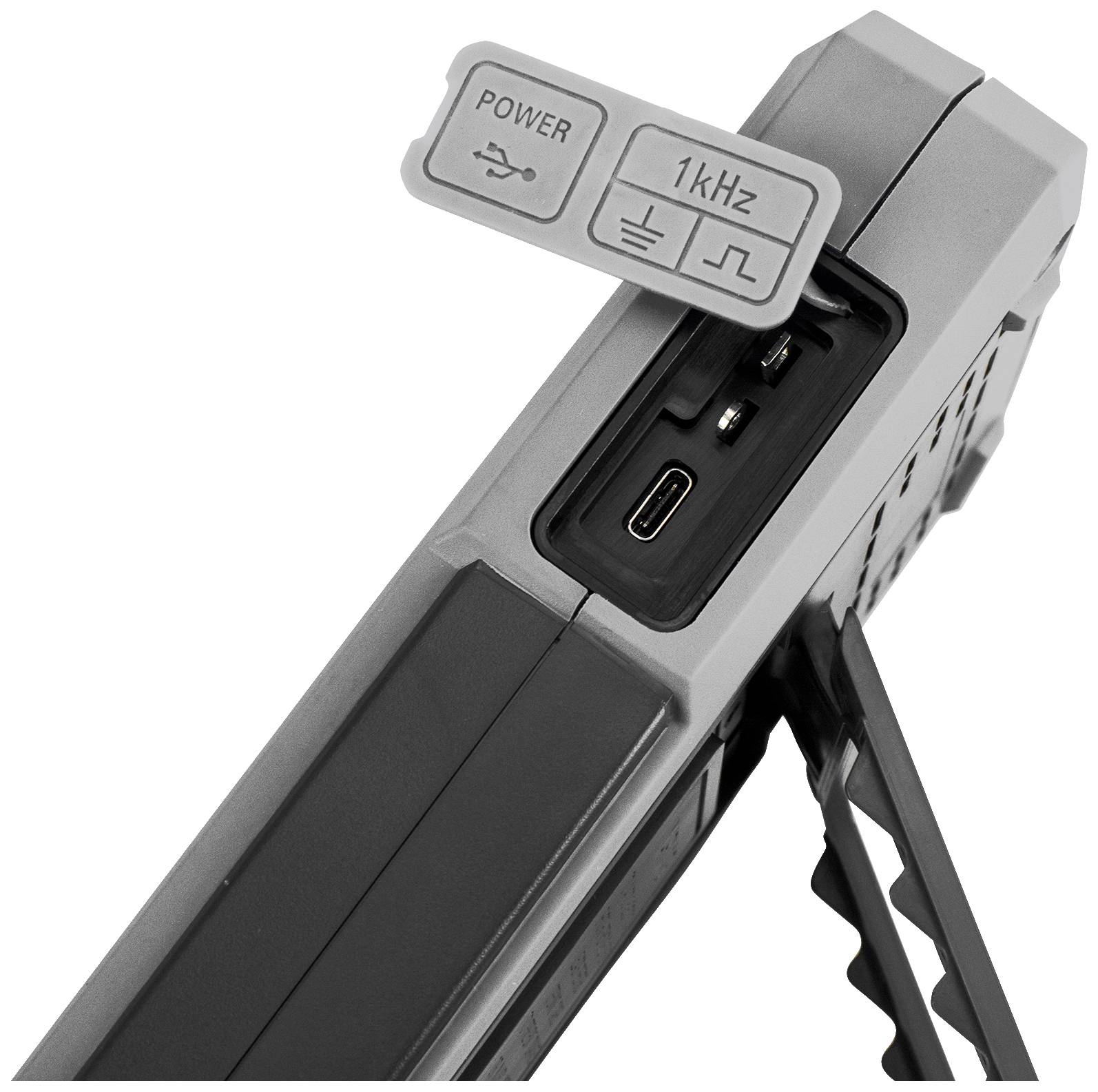

Wielofunkcyjny miernik stołowy z zdejmowaną pokrywą, która pokazuje przyciski 'POWER' i '1kHz'; posiada również złącza USB i jack.

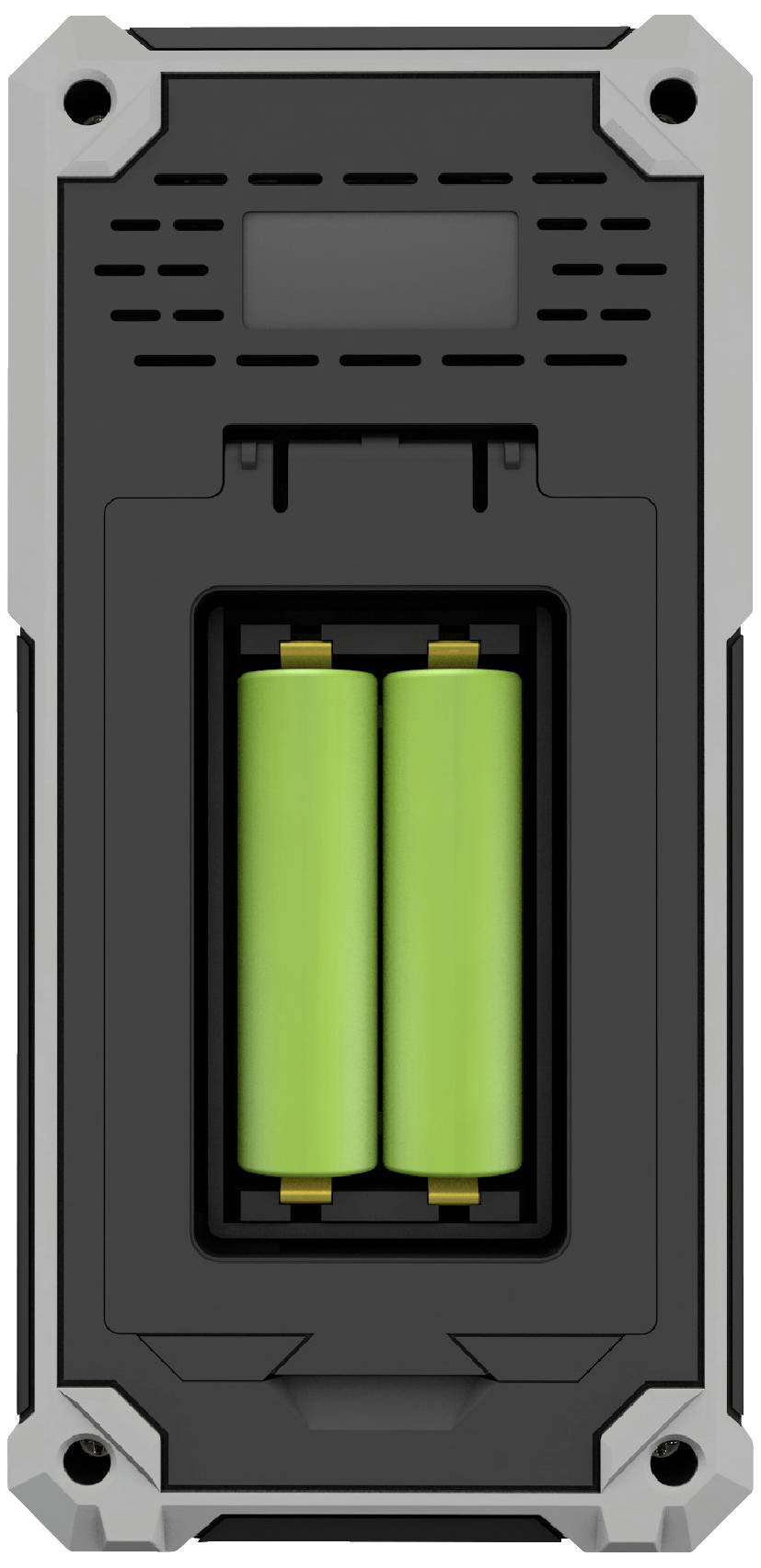

Obraz przedstawia tylną część przenośnego urządzenia z otwartą komorą baterii. Widoczne są dwie zielone baterie.

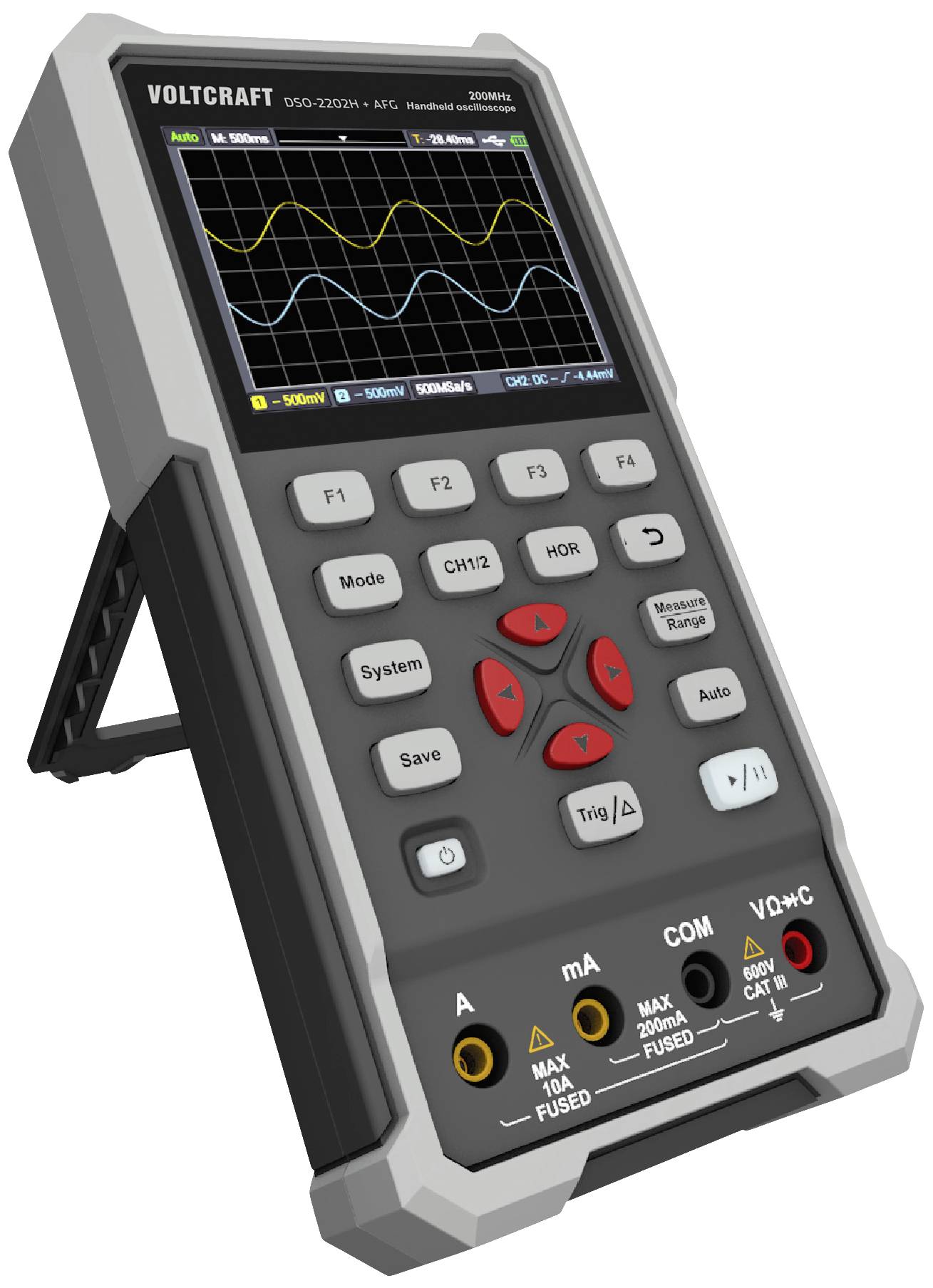

Ręczne urządzenie z wyświetlaczem pokazuje dwie nakładające się na siebie fale w różnych kolorach. Na dole posiada kilka przycisków i złączy.

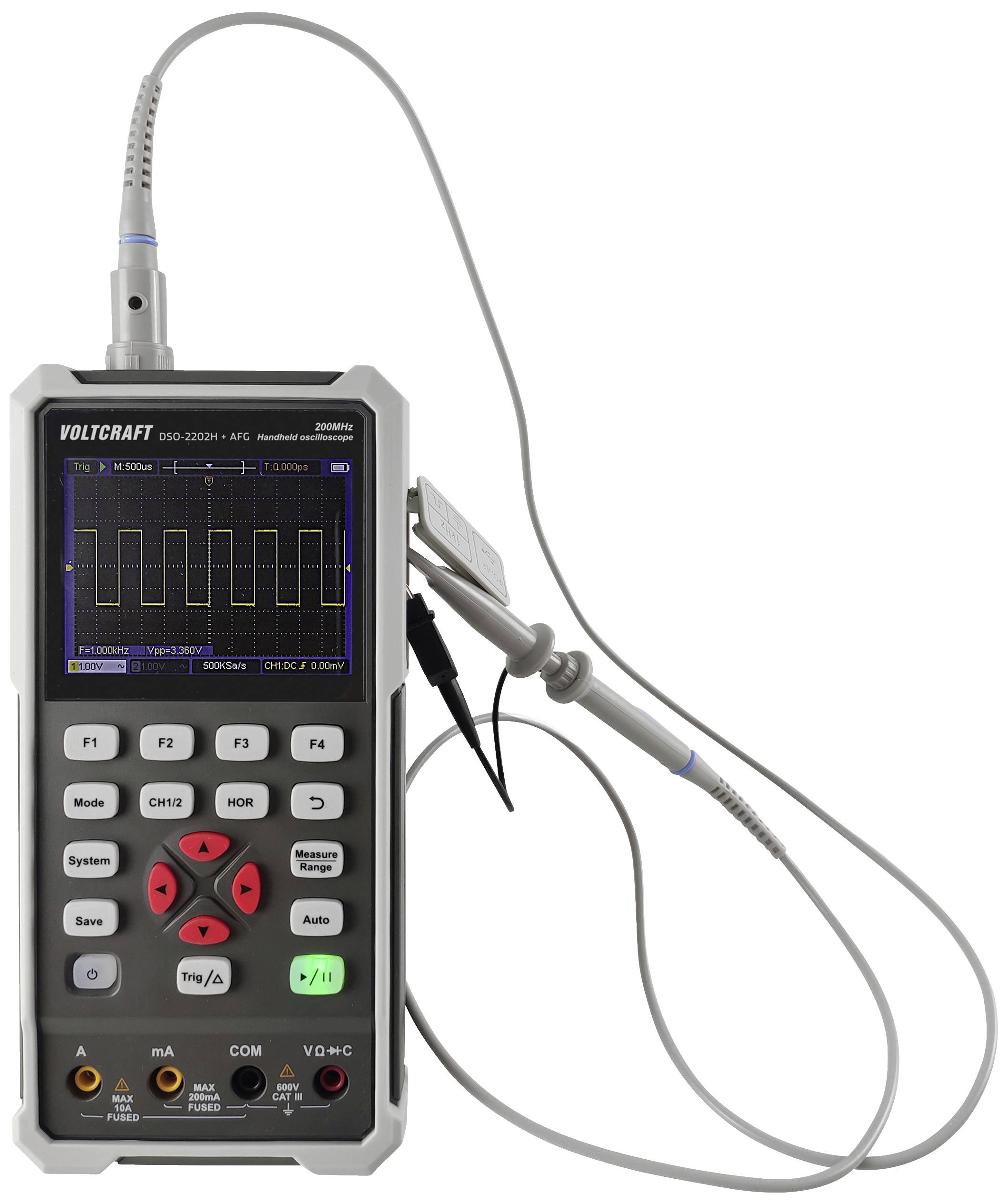

Przenośny oscyloskop mierzy sygnały elektryczne. Wyświetlacz pokazuje falę prostokątną. Urządzenie posiada różne przyciski funkcyjne.

1/13

Dodatkowe informacje:

Karta katalogowa (PDF)

Dostawa w śr. 5.08

Liczba

Sztuki

Suma (2194,31 zł / Sztuka)

2194,31 zł

2699,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Zgłoś wątpliwości prawne

Cechy produktu

DSO-2202H + AFG Oscyloskop cyfrowy 3 w 1

3 w 1 - oscyloskop, multimetr i generator przebiegów
Kolorowy wyświetlacz LCD 8,89 cm (3,5") (320 x 240 pikseli)
Interfejs USB Type-C®

Dane techniczne

Maks. 10 000 wfms/s

Rodzaj produktu: Oscyloskop ręczny

Pasmo przenoszenia: 200 MHz

Częstotliwość próbkowania na kanał: 1 GSa/s

Pomiar: Kolorowy wyświetlacz LCD

Rozdzielczość (technika pomiarowa): 8 Bit

Wielkość ekranu: 8.89 cm

Specyfikacja oscyloskopu: urządzenie ręczne

Zakres podstawy czasu: 2 ns/div - 1000 s/div

Maksymalna ilość wejść analogowych: 2

: ISO

Kategoria pomiarowa: CAT II 400 V

Odchylenie pionowe: 10 mV/dz. - 10 V/dz.

Impedancja wejściowa: 1 MΩ±2%, parallel dazu 16 pF±10 pF

Połączenie wejściowe: DC, AC, uziemienie

Napięcie wejściowe: 400 V (prąd stały + prąd przemienny, szczyt, impedancja wejściowa 1 MΩ)

Zasilanie: USB-C® (zewn.), 2x 18650 (wewn.)

Wymiary: (D x S x W) 198 x 38 x 96 mm

Waga: 0.6 kg

Szerokość produktu: 38 mm

Wysokość produktu: 96 mm

Długość produktu: 198 mm

Interfejs komponentów: USB (urządzenie)

Głębokość pamięci na kanał: 8 kpts

Model katalogowy producenta: DSO-2202H + AFG

Do pobrania

Karta katalogowa

Karta katalogowa 3049518 Oscyloskop ręczny VOLTCRAFT DSO-2202H + AFG 200 MHz 1 GSa/s Kalibracja (ISO)

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3049518 Oscyloskop ręczny VOLTCRAFT DSO-2202H + AFG 200 MHz 1 GSa/s Kalibracja (ISO)

Warunki gwarancji

Warunki gwarancji 3049518 Oscyloskop ręczny VOLTCRAFT DSO-2202H + AFG 200 MHz 1 GSa/s Kalibracja (ISO)

Opis

Oscyloskop cyfrowy VOLTCRAFT DSO-2202H + AFG 3 w 1 imponuje szerokością pasma 200 MHz, 2 kanałami i kolorowym wyświetlaczem LCD o przekątnej 8,89 cm. Maksymalna częstotliwość próbkowania wynosi 1 GS/s, pojemność zapisu 8 K. Oscyloskop cyfrowy VOLTCRAFT pracuje z 8-bitową rozdzielczością pionową. Złącze USB służy również do przechowywania danych.

Charakterystyka

Oscyloskop,
Szerokość pasma 200 MHz, 2 kanały
Maks. częstotliwość próbkowania 1 GSa/s
Maks. długość zapisu 8K\
8-bitowa rozdzielczość pionowa
Multimetry
CATII 1000 V
20 000 zliczeń
Zakres automatyczny
TRMS
Typ pomiaru — napięcie, prąd, rezystancja, pojemność, wł./wył., dioda
Generator kształtu fali
Maks. częstotliwość wyjściowa 25 MHz, 1 kanał
Maks. częstotliwość próbkowania 125 MS/s
0,1 Hz rozdzielczość częstotliwości
14-bitowa rozdzielczość
Długość fali 8K

Zakres dostawy

Oscyloskop,
Próbnik
Narzędzie do regulacji sondy
Kabel USB
Etui
1 x kabel BNC do zacisku krokodylkowego
1 x para przewodów pomiarowych multimetru (czerwony i czarny)
Oprogramowanie + instrukcja w języku angielskim na płycie CD
Skrócona instrukcja obsługi
Karta uwag bezpieczeństwa
