Name: Phoenix Contact 2299084 FLK 14/EZ-DR/ 180/KONFEK/S Kabel Zawartość: 1 szt.
Brand: Phoenix Contact
SKU: 3578836
Availability: SoldOut

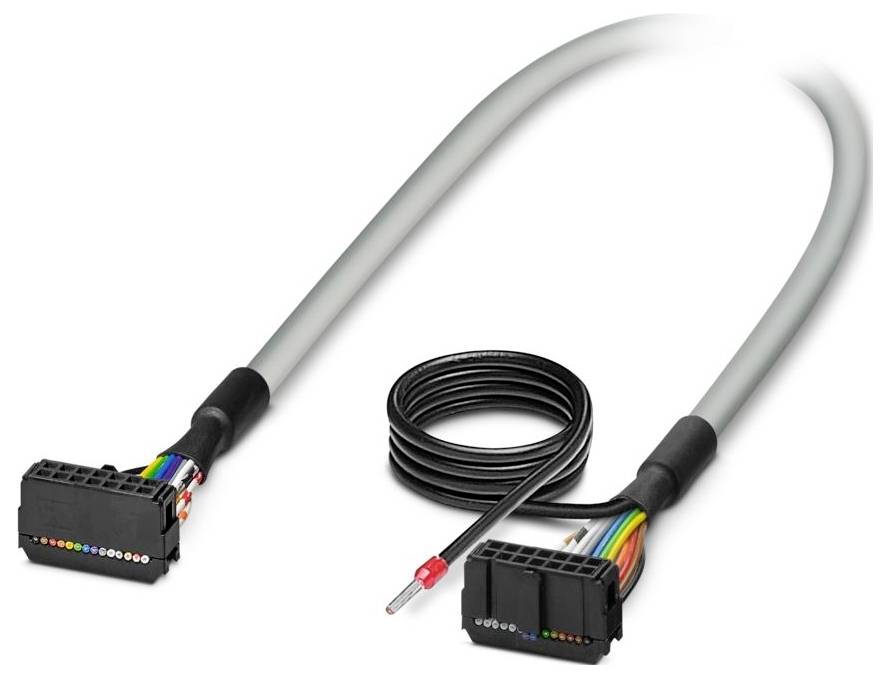

Dwa wielokolorowe przewody kablowe z czarnymi złączami na końcach, skręcony przewód w środku. Używane do połączeń elektronicznych lub komputerowych.

Zdjęcie poglądowe

Rodzaj produktu

Kabel połączeniowy

Długość kabla

1.8 m

Połączenie komponentów

listwa żeńska IDC-FLK

Łączna ilość styków

Numer katalogowy producenta

2299084

Karta katalogowa (PDF)

Niedostępne

Suma (199,00 zł / Sztuka)

199,00 zł

161,79 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba słupów: 14
Typ połączenia: złącze żeńskie IDC/FLK
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP00
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m
Uwaga: Oplot ekranujący jest poprowadzony do osobnego końca kabla. Ten osobny koniec kabla ma długość około 0,5 m (H05V-K 1 mm², czarny).
Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
Średnica zewnętrzna przewodu 6.70 mm ±0.4 mm
Wymiar korpusu: 2.54 mm
Podłączenie zgodnie z normą: IEC 60603-13 (na podstawie)
Obudowa zewnętrzna, materiał: Półsztywny PVC
Materiał przewodnika: cynowane pasma miedziane
Długość przewodu: 1,8 m
Przekrój przewodu: 14 x 0,14 mm²
Rezystancja linii: ≤ 145 Ω/km (20 °C)
Powłoka zewnętrzna, kolor: szary
Rezystancja izolacji: ≥ 20 MΩ*km (20 °C)
Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
Styl UL AWM: 2464/1061
Ekranowany: tak
Typ kabla: 14X0,14 [PCW]
Struktura przewodnika linii sygnałowej: 7x 0,16 mm
Linia sygnałowa AWG: 26
Średnica przewodu wraz z izolacją: 1 mm ±0,03 mm
Minimalny promień gięcia, przy montażu na stałe: 71 mm
Najmniejszy promień gięcia, montaż elastyczny: 128 mm
Nośność dynamiczna (zginanie): Maksymalna liczba cykli gięcia: 5000 (przy promieniu ≥ 15x średnicy zewnętrznej)
Ognioodporność: IEC 60332-1-2 (rura); VDE 0842, część 332-1-2 (rura); IEC 60332-3-22 (rura); UL VW-1; CSA FT-1
Odporność na olej: przed sporadycznymi zachlapaniami (rurociąg)
Liczba portów: 1
Nominalny tryb pracy 100 % ED
Cykle podłączania:> 50
Połączenie 1: Połączenie 1
Port 2: Port 2
Bez halogenu: nie
Temperatura otoczenia (praca) (instalacja stacjonarna): -40 °C ... 70 °C (instalacja stała)
Temperatura otoczenia (praca) (elastyczna instalacja): -10 °C ... 70 °C (elastyczna instalacja)
Typ przewodu: Okrągły kabel ekranowany, wstępnie zmontowany
Pasująca karta I/O: DDI 353;DDI 853;DAI 453;DDO 353
Napięcie robocze (AC): ≤ 30 V AC
Napięcie robocze (DC): ≤ 60 V DC
Obsługiwany kontroler: SIEMENS S7-1500: Obsługiwany kontroler: SIEMENS S7-1500
Obsługiwany sterownik: SIEMENS S7-300 / ET 200 M: Obsługiwany sterownik: SIEMENS S7-300 / ET 200 M
Obsługiwany kontroler: HONEYWELL Experion PKS C200: Obsługiwany kontroler: HONEYWELL Experion PKS C200
Obsługiwane sterowanie: ALLEN-BRADLEY ControlLogix: Obsługiwane sterowanie: ALLEN-BRADLEY ControlLogix
Obsługiwany kontroler: SCHNEIDER ELECTRIC Modicon TSX QUANTUM: Obsługiwany kontroler: SCHNEIDER ELECTRIC Modicon TSX QUANTUM
Konstrukcja kabla: Kabel na jeden moduł
Prąd (na ścieżkę, 50 °C): ≤ 1 A (w stanie rozwiniętym, patrz Obniżanie wartości znamionowych)
Prąd (na ścieżkę, 70 °C): ≤ 0,6 A (w stanie rozwiniętym, patrz obniżanie wartości znamionowych)
14X0,14 [PCW]: 14X0,14 [PCW]

Rodzaj produktu: Kabel połączeniowy

Długość kabla: 1.8 m

Połączenie komponentów: listwa żeńska IDC-FLK

Łączna ilość styków: 14

Numer katalogowy producenta: 2299084

Zawartość: 1 szt.

Materiał: PCW

Ilość styków: 14

Model katalogowy producenta: FLK 14/EZ-DR/ 180/KONFEK/S

Długość produktu: 1.8 m

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3578836 Phoenix Contact 2299084 FLK 14/EZ-DR/ 180/KONFEK/S Kabel Zawartość: 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3578836 Phoenix Contact 2299084 FLK 14/EZ-DR/ 180/KONFEK/S Kabel Zawartość: 1 szt.

Opis

Wstępnie zmontowany, ekranowany kabel okrągły; Złącze 1: złącze żeńskie IDC/FLK (1 x 14-pinowe); Złącze 2: złącze żeńskie IDC/FLK (1 x 14-pinowe) (Oplot ekranujący jest wyprowadzony na oddzielny koniec kabla.); Długość kabla: 1,8 m

Opis tego produktu został przetłumaczony automatycznie.
